公開番号2025145396
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045551
出願日2024-03-21
発明の名称プロテクタ、及びワイヤハーネス
出願人住友電装株式会社
代理人個人,個人
主分類H02G 3/04 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】汎用性を高めることのできるプロテクタ、及びワイヤハーネスを提供する。
【解決手段】車体60に固定されるプロテクタ30は、少なくとも1つの電線20の長さ方向の一部を支持することで電線20を保護するプロテクタ本体40を有する。プロテクタ本体40は、電線20の長さ方向に沿って配置される第1プロテクタ本体41と第2プロテクタ本体42とを備える。プロテクタ30は、第1プロテクタ本体41と第2プロテクタ本体42とを連結する連結構造50をさらに有する。連結構造50は、第1プロテクタ本体41と第2プロテクタ本体42とが互いに重なり合う重なり部51と、重なり部51を結束する連結用結束部材52とを含む。プロテクタ30は、重なり部51の範囲を異なる範囲に変更することで、プロテクタ本体40の全長を複数の全長に設定可能に構成されている。
【選択図】図7
特許請求の範囲【請求項１】
少なくとも１つの電線の長さ方向の一部を支持することで前記電線を保護するプロテクタ本体を有し、車体に固定されるプロテクタであって、
前記プロテクタ本体は、前記電線の長さ方向に沿って配置される第１プロテクタ本体と第２プロテクタ本体とを備え、
前記第１プロテクタ本体と前記第２プロテクタ本体とを連結する連結構造をさらに有し、
前記連結構造は、前記第１プロテクタ本体と前記第２プロテクタ本体とが互いに重なり合う重なり部と、
前記重なり部を結束する連結用結束部材と、を含み、
前記重なり部の範囲を異なる範囲に変更することで、前記プロテクタ本体の全長を複数の全長に設定可能に構成されている、
プロテクタ。
続きを表示（約 1,100 文字）【請求項２】
前記重なり部は、前記第１プロテクタ本体を貫通する第１貫通孔と、
前記第１貫通孔に重なる位置に配置されるとともに前記第２プロテクタ本体を貫通する第２貫通孔と、を有し、
前記連結用結束部材は、互いに重ね合わせた状態の前記第１貫通孔と前記第２貫通孔とに挿通される、
請求項１に記載のプロテクタ。
【請求項３】
前記第１貫通孔と前記第２貫通孔とは、
互いに重ね合わせた状態において前記プロテクタ本体の全長を第１全長とする第１組と、
互いに重ね合わせた状態において前記プロテクタ本体の全長を前記第１全長よりも短い第２全長とする第２組と、を有する、
請求項２に記載のプロテクタ。
【請求項４】
前記第１貫通孔は、前記電線の長さ方向と交差する方向に沿って互いに離間して設けられた一対の第１貫通孔を含み、
前記第２貫通孔は、前記電線の長さ方向と交差する方向に沿って互いに離間して設けられた一対の第２貫通孔を含み、
前記連結用結束部材は、互いに重ね合わせた状態の前記一対の第１貫通孔と前記一対の第２貫通孔とに挿通される、
請求項２に記載のプロテクタ。
【請求項５】
前記第１プロテクタ本体は、前記電線の長さ方向の一部を支持する第１支持部と、前記第１支持部に設けられる一対の第１側壁部と、を備え、
前記第２プロテクタ本体は、前記電線の長さ方向の一部を支持する第２支持部と、前記第２支持部に設けられる一対の第２側壁部と、を備え、
前記重なり部は、前記一対の第１側壁部の外側面に前記一対の第２側壁部の内側面が重なるように配置された構成を有し、
前記電線の一部は、前記重なり部における前記一対の第１側壁部の間に配置される、
請求項１に記載のプロテクタ。
【請求項６】
前記連結用結束部材は、前記車体に固定される固定部を有する、
請求項１に記載のプロテクタ。
【請求項７】
前記連結構造は、前記連結用結束部材と前記プロテクタ本体との間に前記電線を配置する電線配置部を有するように構成される、
請求項１に記載のプロテクタ。
【請求項８】
前記第１プロテクタ本体及び前記第２プロテクタ本体の少なくとも一方のプロテクタ本体は、前記電線の曲線状部分を支持する屈曲部を有する、
請求項１に記載のプロテクタ。
【請求項９】
請求項１から請求項８のいずれか１項に記載のプロテクタと、前記電線と、を備える、
ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プロテクタ、及びワイヤハーネスに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に記載されるように、自動車等の車両に搭載されるワイヤハーネスには、電線と、電線を保護するプロテクタとを備えたものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０４９４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなワイヤハーネスを保護するプロテクタには、例えば、保護が必要な電線の範囲等に応じて共用できる汎用性が求められる場合がある。
本開示の目的は、汎用性を高めることのできるプロテクタ、及びワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００５】
本開示のプロテクタは、少なくとも１つの電線の長さ方向の一部を支持することで前記電線を保護するプロテクタ本体を有し、車体に固定されるプロテクタであって、前記プロテクタ本体は、前記電線の長さ方向に沿って配置される第１プロテクタ本体と第２プロテクタ本体とを備え、前記第１プロテクタ本体と前記第２プロテクタ本体とを連結する連結構造をさらに有し、前記連結構造は、前記第１プロテクタ本体と前記第２プロテクタ本体とが互いに重なり合う重なり部と、前記重なり部を結束する連結用結束部材と、を含み、前記重なり部の範囲を異なる範囲に変更することで、前記プロテクタ本体の全長を複数の全長に設定可能に構成されている。
【発明の効果】
【０００６】
本開示のプロテクタ、及びワイヤハーネスは、汎用性を高めることができるという効果を奏する。
【図面の簡単な説明】
【０００７】

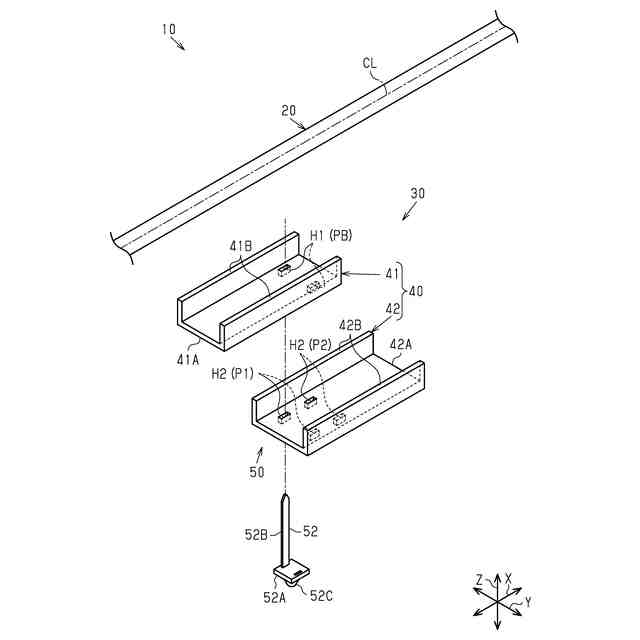

図１は、実施形態のワイヤハーネスを示す分解斜視図である。
図２は、プロテクタ本体を示す平面図である。
図３は、図２の３－３線に沿った断面図である。

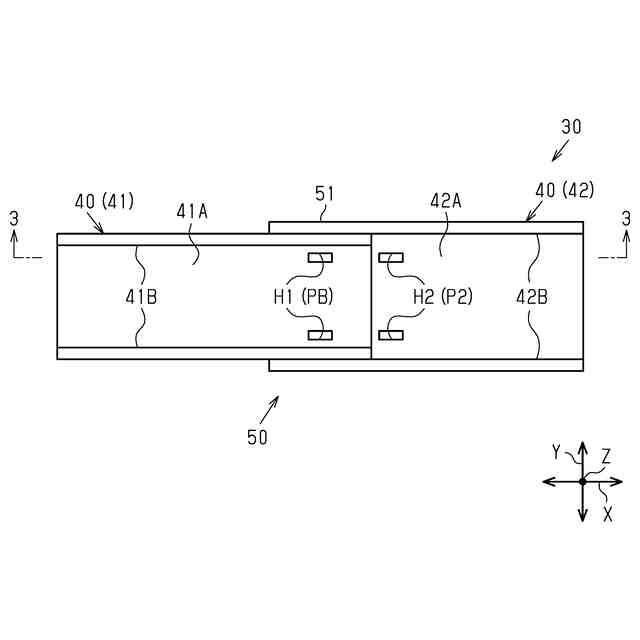

図４は、プロテクタ本体を示す平面図である。

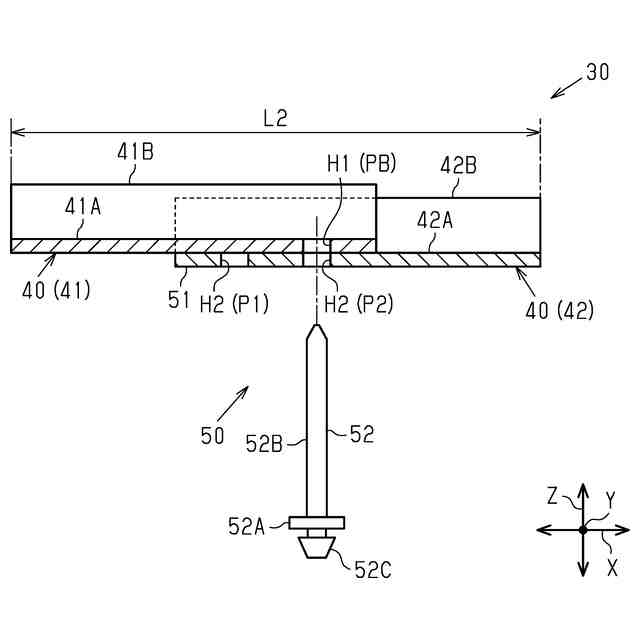

図５は、図４の５－５線に沿った断面図である。

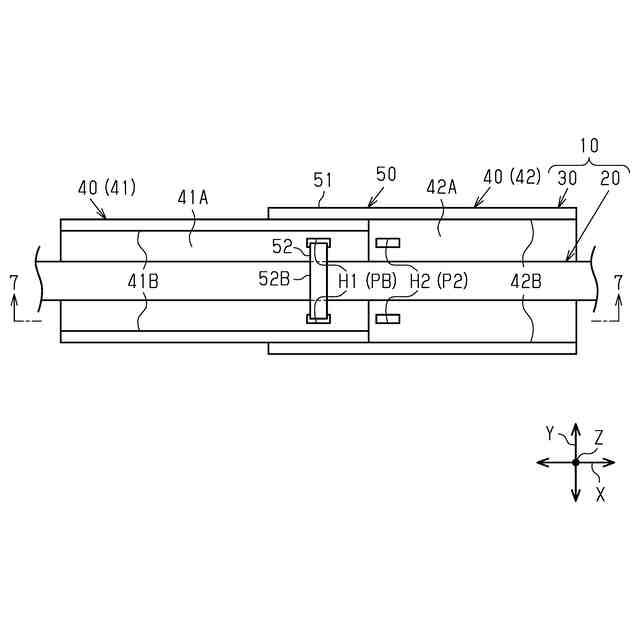

図６は、ワイヤハーネスを示す平面図である。

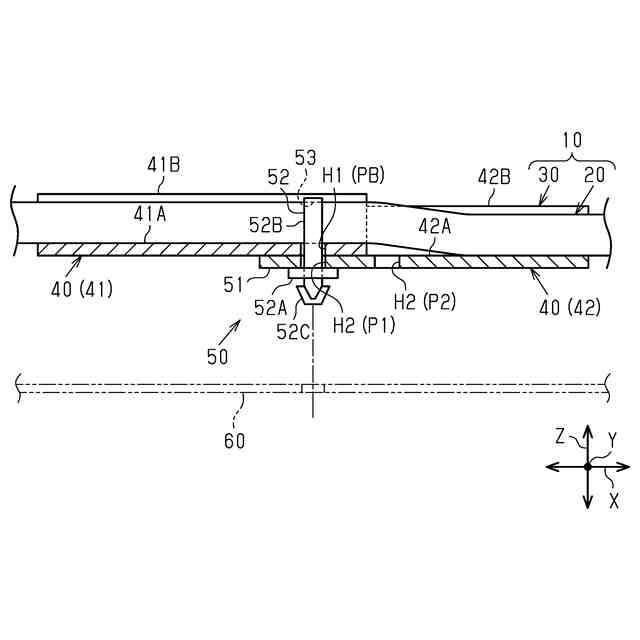

図７は、図６の７－７線に沿った断面図である。

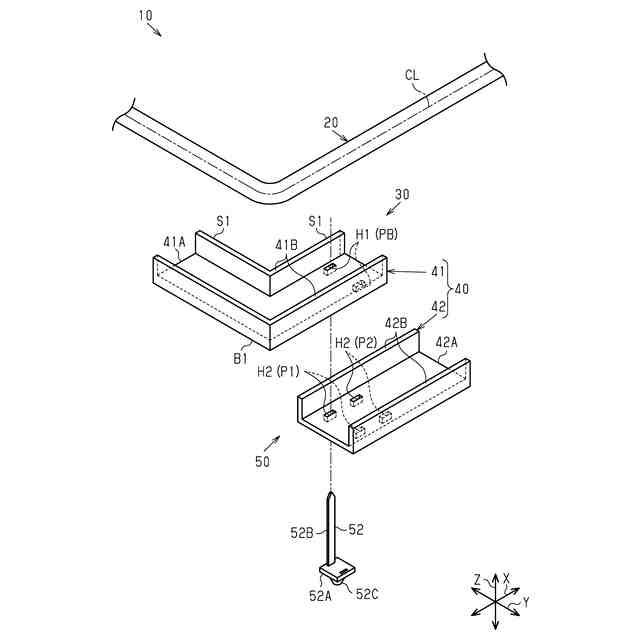

図８は、変更例のワイヤハーネスを示す分解斜視図である。
図９は、ワイヤハーネスを示す平面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
［１］本開示のプロテクタは、少なくとも１つの電線の長さ方向の一部を支持することで前記電線を保護するプロテクタ本体を有し、車体に固定されるプロテクタであって、前記プロテクタ本体は、前記電線の長さ方向に沿って配置される第１プロテクタ本体と第２プロテクタ本体とを備え、前記第１プロテクタ本体と前記第２プロテクタ本体とを連結する連結構造をさらに有し、前記連結構造は、前記第１プロテクタ本体と前記第２プロテクタ本体とが互いに重なり合う重なり部と、前記重なり部を結束する連結用結束部材と、を含み、前記重なり部の範囲を異なる範囲に変更することで、前記プロテクタ本体の全長を複数の全長に設定可能に構成されている。
【０００９】
この構成によれば、プロテクタは、第１プロテクタ本体と第２プロテクタ本体とを連結する上記連結構造を有するため、例えば、保護の必要な電線の範囲に応じてプロテクタ本体の全長を設定することが可能となる。したがって、プロテクタの汎用性を高めることができる。これにより、例えば、プロテクタ本体を成形する成形型の費用を削減したり、プロテクタ本体の設計の工数を削減したりすることができる。
【００１０】
［２］上記［１］において、前記重なり部は、前記第１プロテクタ本体を貫通する第１貫通孔と、前記第１貫通孔に重なる位置に配置されるとともに前記第２プロテクタ本体を貫通する第２貫通孔と、を有し、前記連結用結束部材は、互いに重ね合わせた状態の前記第１貫通孔と前記第２貫通孔とに挿通されてもよい。
（【００１１】以降は省略されています）
