公開番号2025145459
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045645
出願日2024-03-21
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20250926BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】本開示は、タンク蓋がタンク本体に正しく装着されないことを抑制する洗濯機を提供する。
【解決手段】本開示における洗濯機は、液剤を収容する液剤タンクと、液剤タンクを収容するタンク収容部と、を備え、液剤タンクは、上面が開口した上面開口を有し、略箱形状に形成されたタンク本体と、タンク本体に対し着脱可能に設けられ、タンク本体の上面開口を覆うタンク蓋と、タンク本体の前面の少なくとも一部を覆う化粧板と、タンク蓋から前方に突出する突出部と、化粧板に後方に開口して設けられ、突出部が挿入される開口部と、を有し、突出部には、突出部の先端部から後方になるにつれ下方に傾斜する第1傾斜面が設けられ、タンク蓋がタンク本体に取り付けられた状態で、第1傾斜面は、上面視で開口部の上端部と重なる。
【選択図】図10
特許請求の範囲【請求項１】
液剤を収容する液剤タンクと、前記液剤タンクを収容するタンク収容部と、を備え、
前記液剤タンクは、
上面が開口した上面開口を有し、略箱形状に形成されたタンク本体と、
前記タンク本体に対し着脱可能に設けられ、前記タンク本体の前記上面開口を覆うタンク蓋と、
前記タンク本体の前面に設けられた化粧板と、
前記タンク蓋から前方に突出する突出部と、
前記化粧板に後方に開口して設けられ、前記突出部が挿入される開口部と、
を有し、
前記突出部には、前記突出部の先端部から後方になるにつれ下方に傾斜する第１傾斜面が設けられ、
前記タンク蓋が前記タンク本体に取り付けられた状態で、前記第１傾斜面は、上面視で前記開口部の上端部と重なる、洗濯機。
続きを表示（約 290 文字）【請求項２】
前記突出部には、前記第１傾斜面の上方において、前記突出部の先端部から後方になるにつれ上方に傾斜する第２傾斜面が設けられている、請求項１に記載の洗濯機。
【請求項３】
前記タンク蓋が前記タンク本体に取り付けられた状態で、前記第２傾斜面は、上面視で前記開口部の上端部よりも前方に位置する、請求項２に記載の洗濯機。
【請求項４】
前記タンク蓋の前部には、前記タンク蓋から上方に膨出した膨出部が設けられ、
前記液剤タンクが前記タンク収容部に収容された状態で、前記膨出部は前記タンク収容部の内側上面に当接する、請求項１に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１は、液体を貯蔵する液剤タンクを備える洗濯機を開示する。この洗濯機は、液剤タンクを収納し、液剤自動投入装置と接続させる液剤タンク収容部を備え、液剤タンクは、液剤自動投入装置から脱着可能に構成され、液剤タンクは、液剤タンク収容部から引き出し可能に設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－５９３４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、タンク蓋がタンク本体に正しく装着されないことを抑制する洗濯機を提供する。
【課題を解決するための手段】
【０００５】
本開示における洗濯機は、液剤を収容する液剤タンクと、液剤タンクを収容するタンク収容部と、を備え、液剤タンクは、上面が開口した上面開口を有し、略箱形状に形成されたタンク本体と、タンク本体に対し着脱可能に設けられ、タンク本体の上面開口を覆うタンク蓋と、タンク本体の前面の少なくとも一部を覆う化粧板と、タンク蓋から前方に突出する突出部と、化粧板に後方に開口して設けられ、突出部が挿入される開口部と、を有し、突出部には、突出部の先端部から後方になるにつれ下方に傾斜する第１傾斜面が設けられ、タンク蓋がタンク本体に取り付けられた状態で、第１傾斜面は、上面視で開口部の上端部と重なる。
【発明の効果】
【０００６】
本開示における洗濯機は、タンク蓋がタンク本体に正しく装着されないことを抑制できる。
【図面の簡単な説明】
【０００７】
実施の形態１に係る洗濯機の斜視図

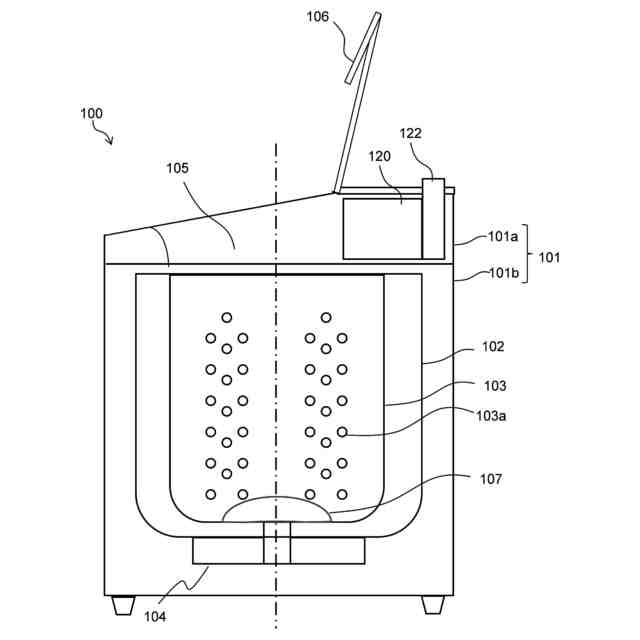

実施の形態１に係る洗濯機の模式断面図

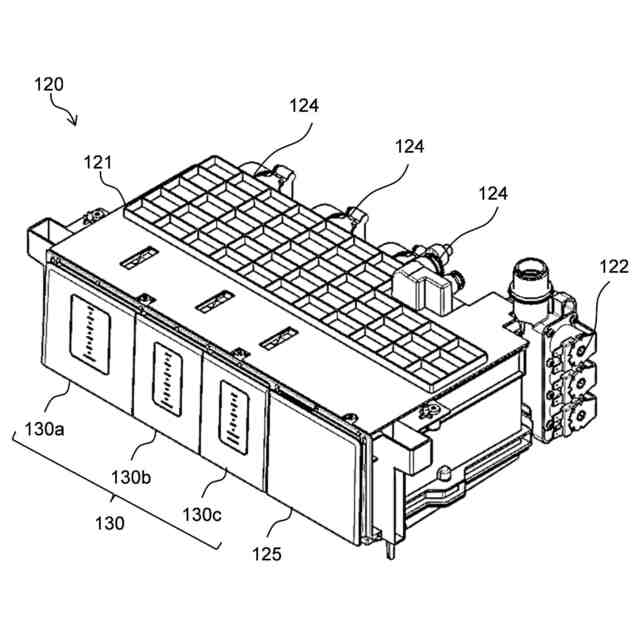

実施の形態１に係る洗濯機の給水ユニットの斜視図

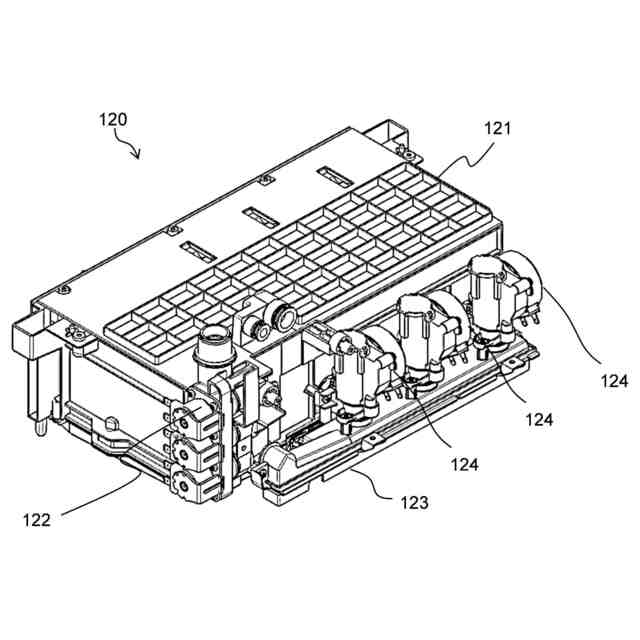

実施の形態１に係る洗濯機の給水ユニットの背面側の斜視図

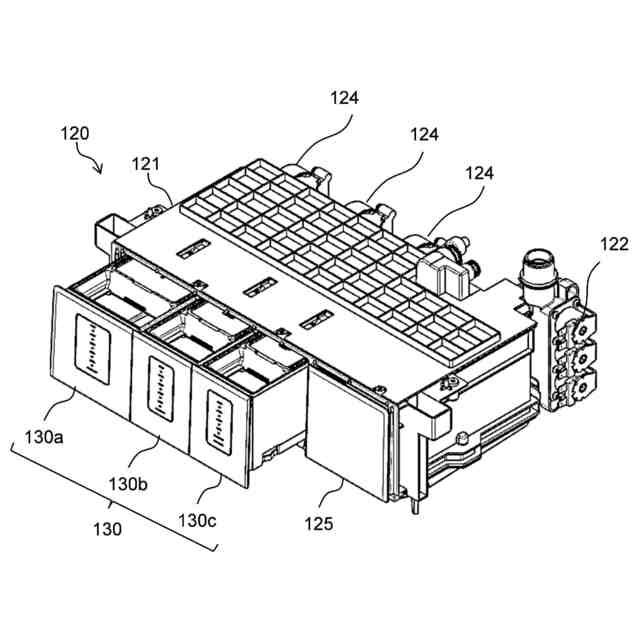

実施の形態１に係る洗濯機の給水ユニットから液剤タンクを引き出した状態の斜視図
実施の形態１に係る洗濯機の給水ユニットの模式断面図

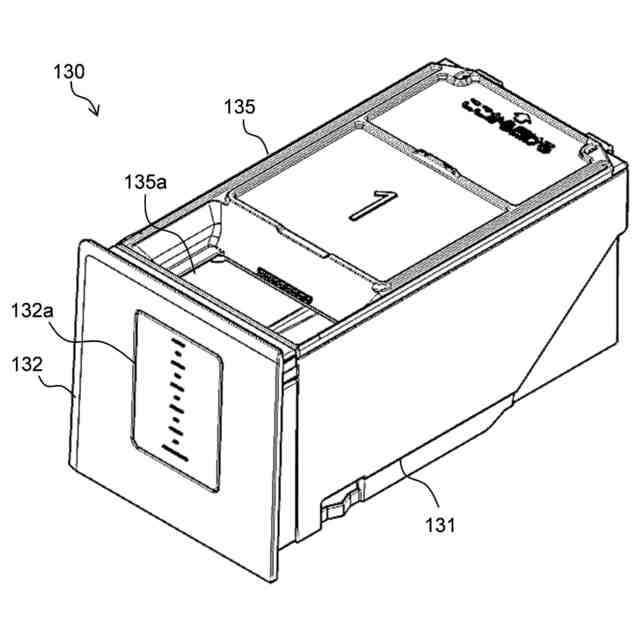

実施の形態１に係る洗濯機の液剤タンクの斜視図

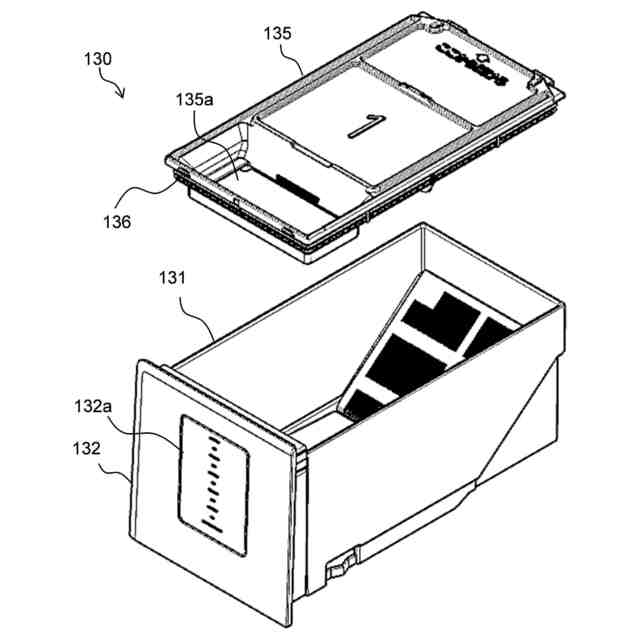

実施の形態１に係る洗濯機の液剤タンクのタンク本体からタンク蓋を取り外した状態の斜視図

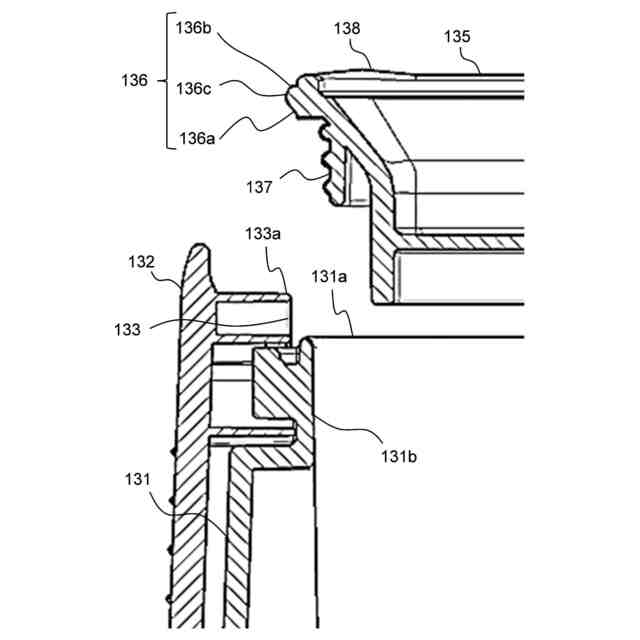

実施の形態１に係る洗濯機の液剤タンクのタンク本体からタンク蓋を取り外した状態の部分拡大断面図

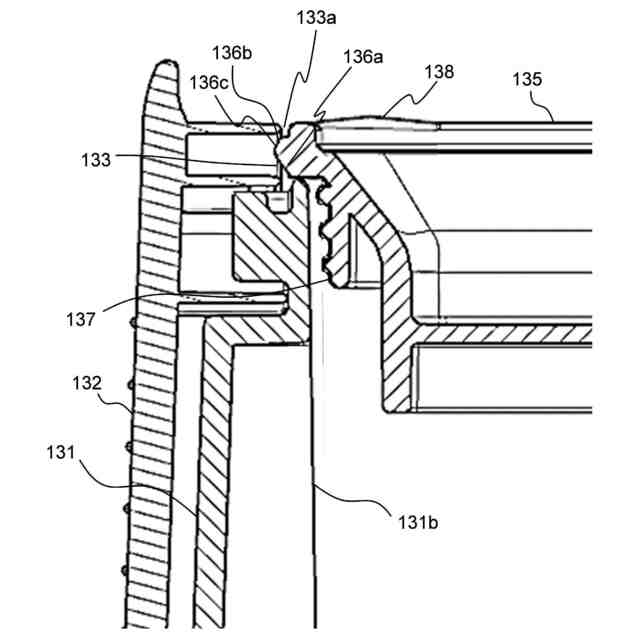

実施の形態１に係る洗濯機の液剤タンクのタンク本体にタンク蓋を取り付けた状態の部分拡大断面図
実施の形態１に係る洗濯機の液剤タンクのタンク本体にタンク蓋が正しく取り付けられていない状態の部分拡大断面図
実施の形態１に係る洗濯機の給水ユニットにおいてタンク本体にタンク蓋が正しく取り付けられていない状態で液剤タンクがタンク収容部に収容された状態の部分拡大断面図
【発明を実施するための形態】
【０００８】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、上面が開口され、液剤を貯留する本体と、タンク本体の開口を上方から覆う蓋と、を含む液剤タンクと、液剤タンクを収容する液剤タンク収容部と、を備え、液剤タンクが、液剤タンク収容部から前方に引き出し可能に設けられている洗濯機があった。この洗濯機では、本体に蓋が取り付けられた状態で、液剤タンクを液剤タンク収容部に対し、前方から後方に押し込むことで、液剤タンクが液剤タンク収容部に収容される。
【０００９】
このような洗濯機において、蓋が本体に正しく取り付けられていない状態で液剤タンク収容部に押し込まれると、蓋が液剤タンク収容部の上面と干渉する。このような場合には、液剤タンク収容部内において蓋と本体との間に隙間が形成され、隙間から液剤がこぼれてしまう虞があった。また、液剤タンクを液剤タンク収容部から引き出すときに、蓋が液剤タンク収容部の上面と干渉することにより、液剤タンクが引き出すことができない、または、引き出すときに過剰な力をかける必要がある虞があった。
【００１０】
そこで、本開示は、タンク蓋がタンク本体に正しく装着されないことを抑制できる洗濯機を提供する。
（【００１１】以降は省略されています）
