公開番号2025145601
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045878
出願日2024-03-22
発明の名称処理剤液塗布装置および画像形成装置
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/01 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】処理剤によるバンディング状の塗布むらの発生を抑制することができる処理剤液塗布装置および画像形成装置を提供する。
【解決手段】画像形成装置に搭載される処理剤液塗布装置であって、搬送される記録媒体に対して処理剤を塗布する塗布ローラと、塗布ローラに対して加圧する加圧ローラと、塗布ローラに処理剤を供給する供給ローラと、画像形成装置によりジョブ情報が取得されてから記録媒体が塗布ローラに到達するまで、塗布ローラを回転させる第1制御部と、を備える。
【選択図】図7
特許請求の範囲【請求項１】
画像形成装置に搭載される処理剤液塗布装置であって、
搬送される記録媒体に対して処理剤を塗布する塗布ローラと、
前記塗布ローラに対して加圧する加圧ローラと、
前記塗布ローラに前記処理剤を供給する供給ローラと、
前記画像形成装置によりジョブ情報が取得されてから前記記録媒体が前記塗布ローラに到達するまで、前記塗布ローラを回転させる第１制御部と、
を備えた処理剤液塗布装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１制御部は、前記画像形成装置によりジョブ情報が取得されてから前記記録媒体が前記塗布ローラに到達するまで、前記記録媒体に対応する線速よりも低い線速となるような回転数で前記塗布ローラを回転させる請求項１に記載の処理剤液塗布装置。
【請求項３】
前記第１制御部は、前記塗布ローラ、前記加圧ローラおよび前記供給ローラを同時に回転させる請求項１または２に記載の処理剤液塗布装置。
【請求項４】
前記第１制御部は、前記画像形成装置によりジョブ情報が取得されてから前記記録媒体が前記塗布ローラに到達するまで、前記記録媒体に対応する線速の１／１０以下の線速となる回転数で前記塗布ローラを回転させる請求項２に記載の処理剤液塗布装置。
【請求項５】
前記第１制御部は、前記記録媒体が前記塗布ローラに到達した後、前記記録媒体に対応する線速となる回転数で前記塗布ローラを回転させる請求項２に記載の処理剤液塗布装置。
【請求項６】
前記第１制御部は、前記記録媒体が前記塗布ローラに到達した後、前記塗布ローラ、前記加圧ローラおよび前記供給ローラを同時に回転させる請求項５に記載の処理剤液塗布装置。
【請求項７】
記録媒体の種類ごとに前記塗布ローラの線速が対応付けられたテーブルを記憶する記憶部を、さらに備え、
前記第１制御部は、前記画像形成装置によりジョブ情報が取得されてから前記記録媒体が前記塗布ローラに到達するまで、前記記憶部に記憶された前記テーブルで規定された該記録媒体に対応する線速よりも低い線速となるような回転数で前記塗布ローラを回転させる請求項２に記載の処理剤液塗布装置。
【請求項８】
前記画像形成装置によりジョブ情報が取得される前において、前記加圧ローラおよび前記供給ローラを、それぞれ前記塗布ローラから離間させる第２制御部を、さらに備え、
前記第１制御部は、前記画像形成装置によりジョブ情報が取得される前において、前記塗布ローラ、前記加圧ローラおよび前記供給ローラを非回転とする請求項１または２に記載の処理剤液塗布装置。
【請求項９】
前記第２制御部は、前記画像形成装置によりジョブ情報が取得されたとき、前記加圧ローラおよび前記供給ローラを、それぞれ前記塗布ローラに当接させる請求項８に記載の処理剤液塗布装置。
【請求項１０】
請求項１または２に記載の処理剤液塗布装置と、
前記処理剤液塗布装置により前記処理剤が塗布された前記記録媒体に対してインクと吐出して画像形成を行う吐出ヘッドと、
を備えた画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、処理剤液塗布装置および画像形成装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
メディアにインクジェットで作像印刷する画像生成装置において、作像工程のメディアに処理剤を塗布することにより、画質の向上を図る技術が知られており、一般的には作像工程の前に、処理剤が含有された塗布ローラと、メディアを介して対向する側にある搬送ローラとでメディアを支持しながら、メディアが通過する際に塗布ローラによって処理剤が塗布される構成が用いられる。
【０００３】
このような塗布ローラで処理剤をメディアに塗布する先塗り液塗布装置として、画像形成前のメディアに対して処理剤液を塗布する塗布ローラと、塗布ローラに圧接するスクィーズローラと、塗布ローラとスクィーズローラのニップ部に処理剤液を供給する処理剤液供給手段と、塗布ローラに対するスクィーズローラの圧接力を調整するスクイーズ圧調整機構と、を備え、スクイーズ圧調整機構によるスクィーズローラの圧接力が当該先塗り液塗布装置内でのメディアの搬送速度に対してほぼ比例するように調整されている構成が開示されている（例えば特許文献１）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術では、外周に弾性層を設けられた塗布ローラは、固定ローラと加圧ローラとの間に挟まれ、両ローラそれぞれとニップが形成されるが、塗布ローラが非回転状態で放置されると、塗布ローラには上下２箇所の１８０°ピッチのニップによる凹部が残ってしまい、上述のニップに対してメディアが挿入される際に当該メディアの線速に合わせて塗布ローラが回転する場合に、上述の凹部に対して塗布される処理剤の量が増えるため、塗布ローラの半周分のピッチのバンディング状の塗布むらが発生するという課題がある。
【０００５】
本発明は、上記に鑑みてなされたものであって、処理剤によるバンディング状の塗布むらの発生を抑制することができる処理剤液塗布装置および画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、画像形成装置に搭載される処理剤液塗布装置であって、搬送される記録媒体に対して処理剤を塗布する塗布ローラと、前記塗布ローラに対して加圧する加圧ローラと、前記塗布ローラに前記処理剤を供給する供給ローラと、前記画像形成装置によりジョブ情報が取得されてから前記記録媒体が前記塗布ローラに到達するまで、前記塗布ローラを回転させる第１制御部と、を備えたことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、処理剤によるバンディング状の塗布むらの発生を抑制することができる。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る画像形成装置の全体構成の一例を示す図である。
図２は、実施形態に係る画像形成装置の全体構成の別の例を示す図である。

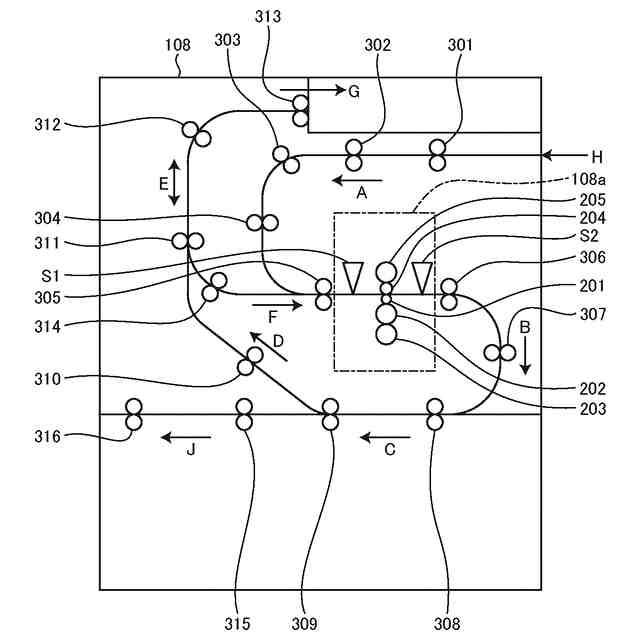

図３は、実施形態に係る画像形成装置の先塗ユニットの構成の一例を示す図である。

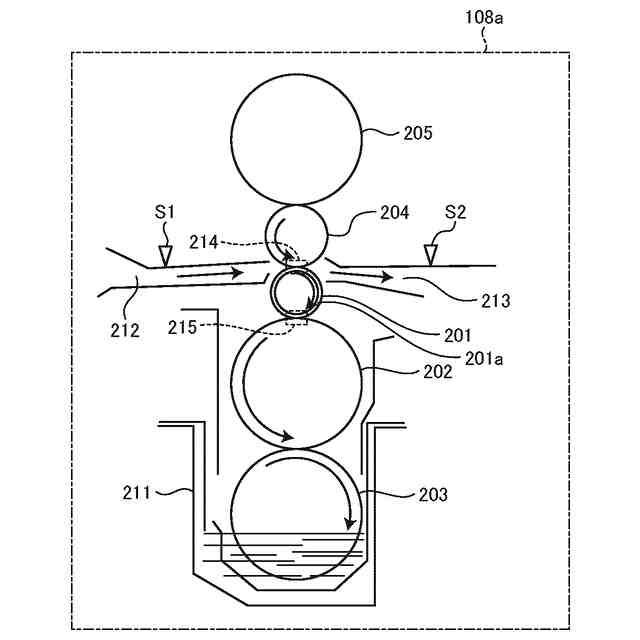

図４は、実施形態に係る画像形成装置の先塗ユニットの塗布部の構成の一例を示す図である。
図５は、実施形態に係る画像形成装置のハードウェア構成の一例を示す図である。

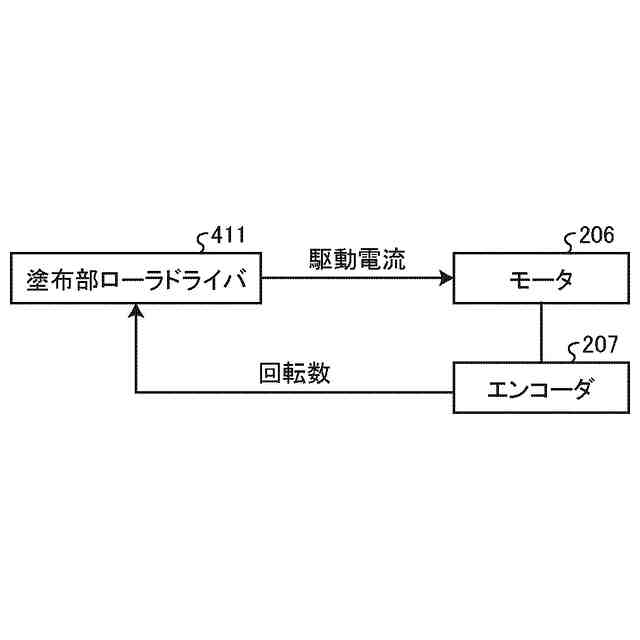

図６は、実施形態に係る画像形成装置の先塗ユニットの塗布部の塗布ローラの制御動作を説明する図である。

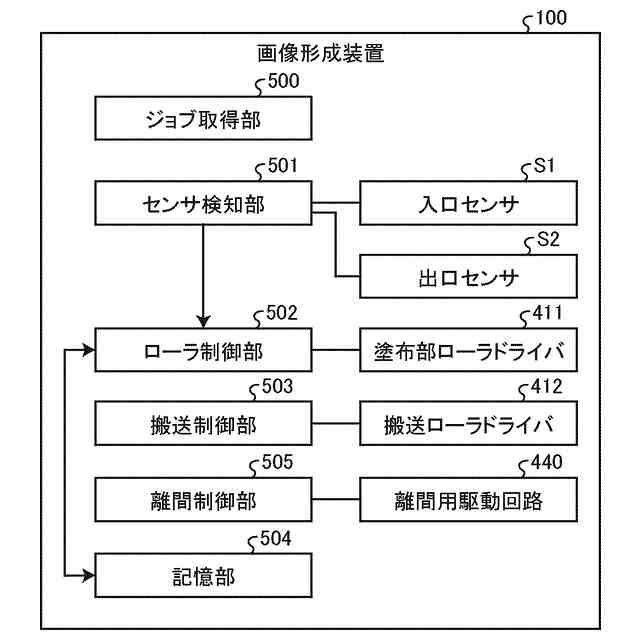

図７は、実施形態に係る画像形成装置の機能ブロックの構成の一例を示す図である。

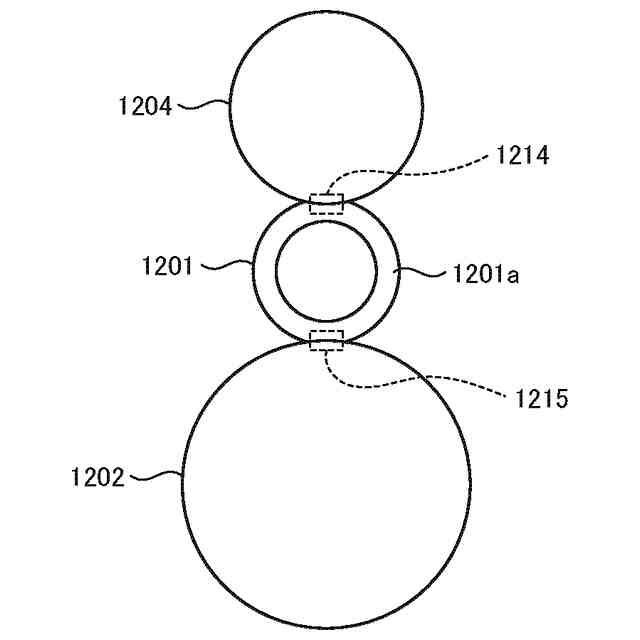

図８は、従来の画像形成装置の先塗ユニットの塗布部における処理剤の塗布前の準備状態を示す図である。

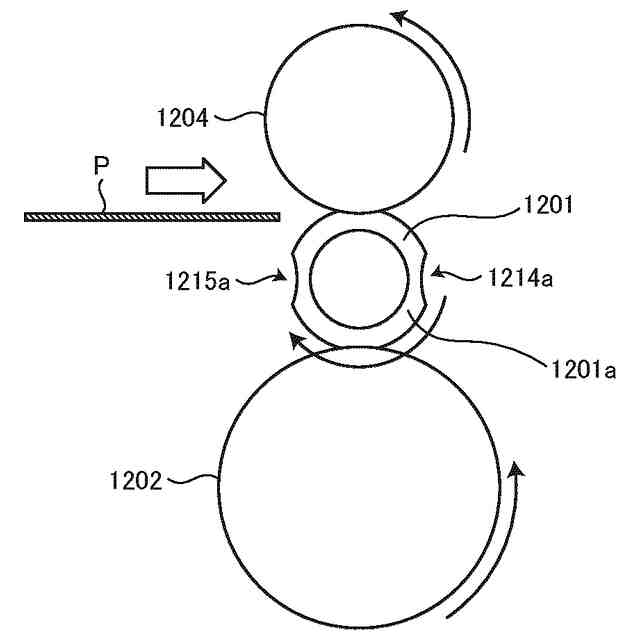

図９は、従来の画像形成装置の先塗ユニットの塗布部における処理剤の塗布時の状態を示す図である。
図１０は、従来の画像形成装置の先塗ユニットで処理剤が塗布されたメディアにおいてバンディング状の塗布むらが発生した状態を示す図である。
図１１は、実施形態に係る画像形成装置の先塗ユニットの塗布部における非動作時の状態を示す図である。
図１２は、実施形態に係る画像形成装置の先塗ユニットの塗布部における処理剤の塗布前の準備状態を示す図である。
図１３は、実施形態に係る画像形成装置の先塗ユニットの塗布部における処理剤の塗布時の状態を示す図である。
図１４は、実施形態の画像形成装置の先塗ユニットで処理剤が塗布されたメディアの状態を示す図である。
【発明を実施するための形態】
【０００９】
以下に、図面を参照しながら、本発明に係る処理剤液塗布装置および画像形成装置の実施形態を詳細に説明する。また、以下の実施形態によって本発明が限定されるものではなく、以下の実施形態における構成要素には、当業者が容易に想到できるもの、実質的に同一のもの、およびいわゆる均等の範囲のものが含まれる。さらに、以下の実施形態の要旨を逸脱しない範囲で構成要素の種々の省略、置換、変更および組み合わせを行うことができる。
【００１０】
（画像形成装置の全体構成）
図１は、実施形態に係る画像形成装置の全体構成の一例を示す図である。図２は、実施形態に係る画像形成装置の全体構成の別の例を示す図である。図１および図２を参照しながら、本実施形態に係る画像形成装置１００の全体構成について説明する。
（【００１１】以降は省略されています）
