公開番号2025127701
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024556
出願日2024-02-21
発明の名称打楽器および取付部材の取付方法
出願人ローランド株式会社
代理人弁理士法人真明センチュリー
主分類G10D 13/02 20200101AFI20250826BHJP(楽器;音響)
要約【課題】フットペダルと打楽器との相対位置を容易に調整できる打楽器および取付部材の取付方法を提供すること。
【解決手段】フットペダル100が取り付けられる取付部22aの左右方向両側に締結部22bが設けられ、この締結部22bがボルト24によって固定部材21(屈曲部21c)に締結される。これにより、打楽器1が設置面Gに設置された状態であっても、取付部22aの左右両側(リフター20の側方側)に形成された比較的広いスペースSを利用して、ボルト24の締結作業を行うことができる。即ち、打楽器1の上下を反転させることなく、打楽器1とフットペダル100との相対位置を容易に調整できる。
【選択図】図3
特許請求の範囲【請求項１】
筐体と、前記筐体の外周側に設けられるリフターと、を備え、
前記リフターは、前記筐体側に固定される固定部材と、前記固定部材に対する取付位置が前後方向で可変に構成される取付部材と、前記取付部材を前記固定部材に固定するボルトと、を備え、
前記取付部材は、フットペダルが取り付けられる取付部と、前記取付部の左右方向両側に設けられ、左右一対の前記ボルトによって前記固定部材に締結される締結部と、を備え、
一対の前記ボルトは、互いの軸心が一致しない位置で前記締結部を締結することを特徴とする打楽器。
続きを表示（約 790 文字）【請求項２】
前記締結部は、前記取付部から左右方向外側に上昇傾斜していることを特徴とする請求項１記載の打楽器。
【請求項３】
前記ボルトは、前記固定部材と前記締結部との締結面の上下方向中央よりも上方側に設けられることを特徴とする請求項２記載の打楽器。
【請求項４】
前記締結部の左右方向内側に前記固定部材が締結されることを特徴とする請求項２記載の打楽器。
【請求項５】
前記取付部および前記締結部が金属板を曲げ加工することによって形成されることを特徴とする請求項２記載の打楽器。
【請求項６】
前記固定部材は、前記筐体側に固定される固定部と、前記固定部から下方に垂下する垂下部と、前記垂下部の左右の両端側から前方側に屈曲して前記締結部が締結される屈曲部と、を備えることを特徴とする請求項２記載の打楽器。
【請求項７】
前記固定部、前記垂下部および前記屈曲部が金属板を曲げ加工することによって形成されることを特徴とする請求項６記載の打楽器。
【請求項８】
筐体と、前記筐体の外周側に設けられるリフターと、を備え、
前記リフターが、前記筐体側に固定される固定部材と、前記固定部材に対する取付位置が前後方向で可変に構成される取付部材と、前記取付部材を前記固定部材に固定するボルトと、を備え、
前記取付部材が、フットペダルが取り付けられる取付部と、前記取付部の左右方向両側に設けられ、左右一対の前記ボルトによって前記固定部材に締結される締結部と、を備える打楽器における前記取付部材の取付方法であって、
互いの軸心が一致しない一対の前記ボルトによって前記締結部を締結することにより、前記固定部材に前記取付部材を取り付けることを特徴とする取付部材の取付方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、打楽器および取付部材の取付方法に関し、特に、フットペダルと打楽器との相対位置を容易に調整できる打楽器および取付部材の取付方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
フットペダルのビーターによって打面が打撃される打楽器において、筐体の外周側に設けられたリフターによって打面の高さを嵩上げすることにより、打面に対するビーターの打撃位置を調整する技術が知られている。例えば特許文献１には、ペダル装置Ｐ（フットペダル）が取り付けられペダル接続部材２２（取付部材）と、バスドラム１０（打楽器）に固定されるドラム接続部材２３（固定部材）と、を備えるバスドラム用リフター２０が記載される。
【０００３】
ドラム接続部材２３のリテーナ３０には、前後方向に延びる長孔３０ａが形成され、ベース３３には、長孔３０ａと対応する位置に挿通孔３６ａが形成される。これらの長孔３０ａ及び挿通孔３６ａに下方から挿入されるボルト４０は、ベース３３の上に重ねられたナットプレート３５に締結される。
【０００４】
ボルト４０を緩めた状態においては、ボルト４０に対して長孔３０ａをスライドさせることにより、ベース３３に対するリテーナ３０（ペダル接続部材２２）の取付位置を前後方向で調整できる。即ち、前後方向におけるバスドラム１０とペダル装置Ｐとの相対位置を調整できるので、ペダル装置Ｐが打面ヘッド１５に干渉することを防止したり、ビーターによる打撃位置を微調整したりすることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－０７１１９６号公報（例えば、段落００３２～００４０、図１～３）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上述した従来の技術では、リテーナ３０の下面側からボルト４０が締結されるため、ボルト４０の締結作業を行うためには、バスドラム１０が設置される設置面とバスドラム用リフター２０との間に手を挿入したり、或いはバスドラム１０の上下を反転させたりする必要がある。よって、ペダル装置Ｐ（フットペダル）とバスドラム１０（打楽器）との相対位置を調整する作業に手間を要するという問題点があった。
【０００７】
本発明は、上述した問題点を解決するためになされたものであり、フットペダルと打楽器との相対位置を容易に調整できる打楽器および取付部材の取付方法を提供することを目的としている。
【課題を解決するための手段】
【０００８】
この目的を達成するために本発明の打楽器は、筐体と、前記筐体の外周側に設けられるリフターと、を備え、前記リフターは、前記筐体側に固定される固定部材と、前記固定部材に対する取付位置が前後方向で可変に構成される取付部材と、前記取付部材を前記固定部材に固定するボルトと、を備え、前記取付部材は、フットペダルが取り付けられる取付部と、前記取付部の左右方向両側に設けられ、左右一対の前記ボルトによって前記固定部材に締結される締結部と、を備え、一対の前記ボルトは、互いの軸心が一致しない位置で前記締結部を締結する。
【０００９】
本発明の取付部材の取付方法は、筐体と、前記筐体の外周側に設けられるリフターと、を備え、前記リフターが、前記筐体側に固定される固定部材と、前記固定部材に対する取付位置が前後方向で可変に構成される取付部材と、前記取付部材を前記固定部材に固定するボルトと、を備え、前記取付部材が、フットペダルが取り付けられる取付部と、前記取付部の左右方向両側に設けられ、左右一対の前記ボルトによって前記固定部材に締結される締結部と、を備える打楽器における前記取付部材の取付方法であって、互いの軸心が一致しない一対の前記ボルトによって前記締結部を締結することにより、前記固定部材に前記取付部材を取り付ける。
【図面の簡単な説明】
【００１０】

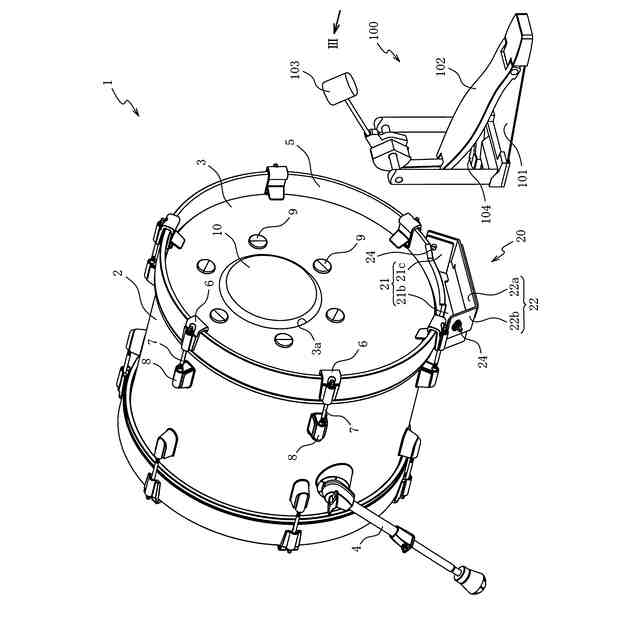

第１実施形態の打楽器の斜視図である。

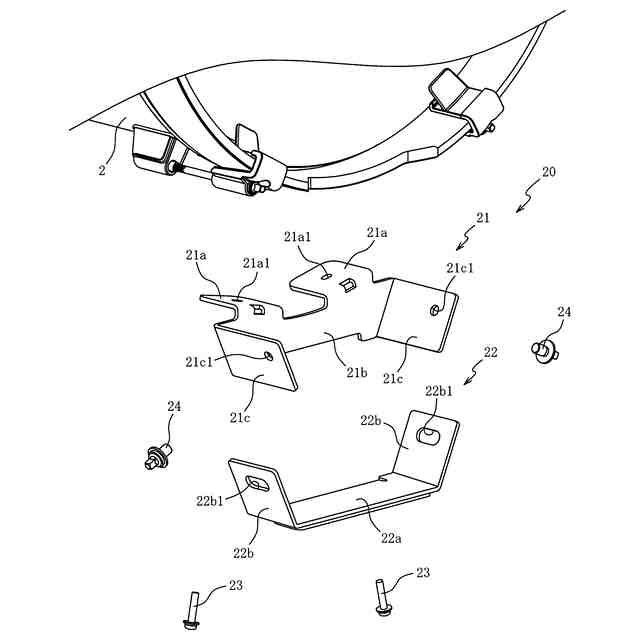

リフターを分解した状態を示す打楽器の斜視図である。

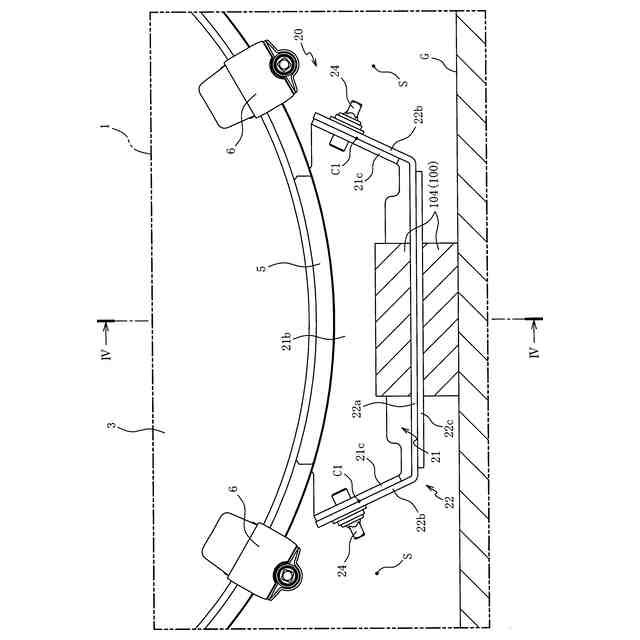

図１の矢印ＩＩＩ方向視における打楽器の部分拡大正面図である。

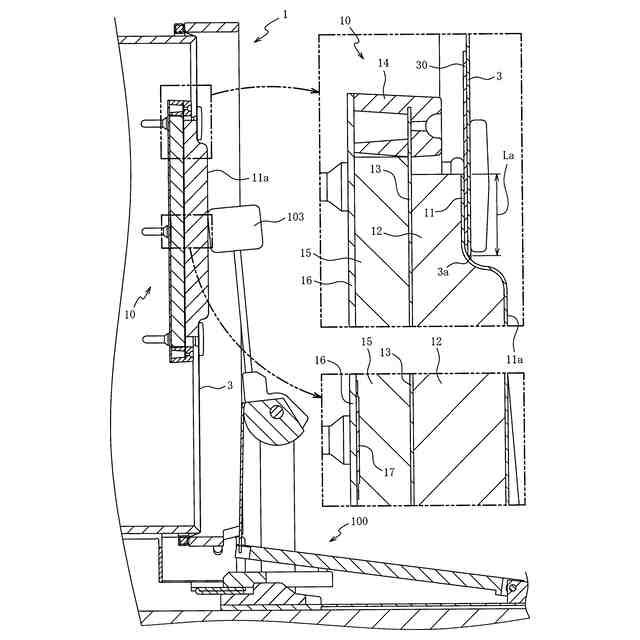

図３のＩＶ－ＩＶ線における打楽器の部分拡大断面図である。

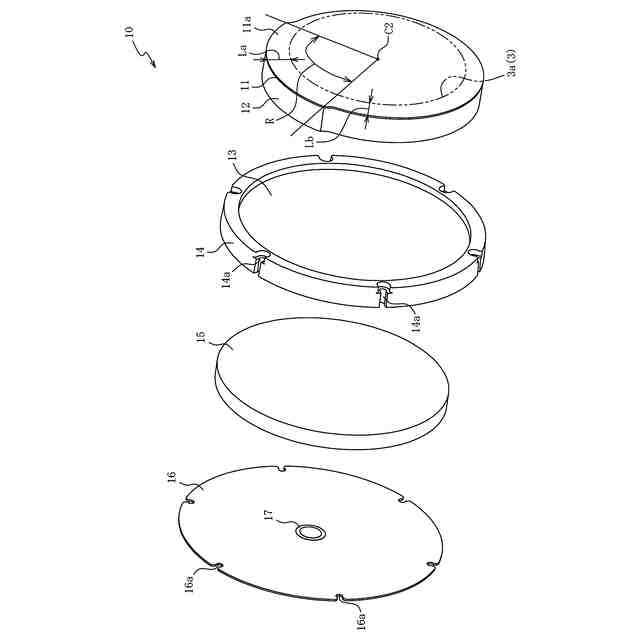

アタッチメントの分解斜視図である。
打楽器の分解斜視図である。

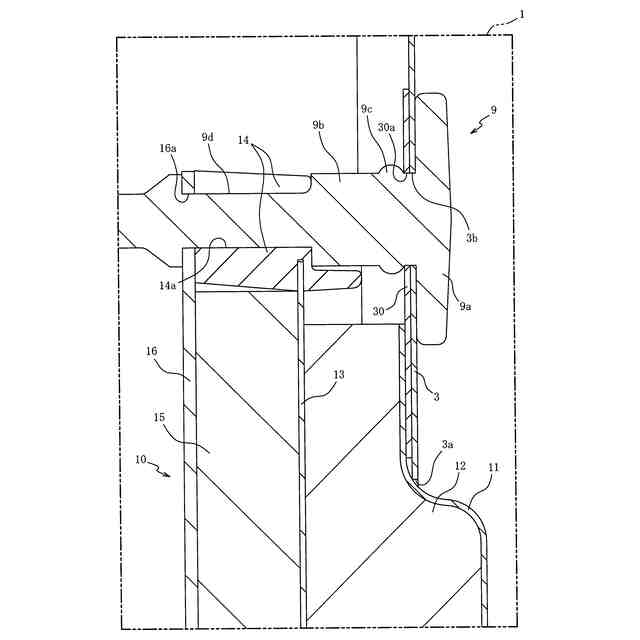

打楽器の部分拡大断面図である。
図４の状態からアタッチメントの打面がビーターによって打撃された状態を示す打楽器の部分拡大断面図である。

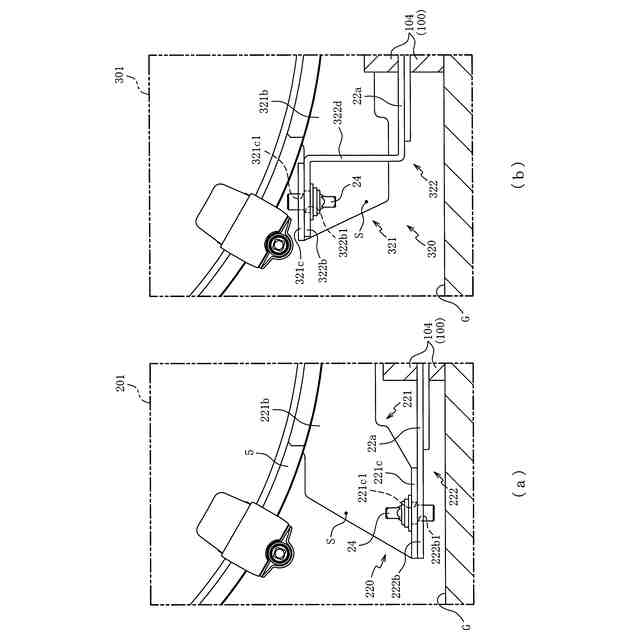

（ａ）は、第２実施形態の打楽器の部分拡大正面図であり、（ｂ）は、第３実施形態の打楽器の部分拡大正面図である。
第４実施形態の打楽器の分解斜視図である。
打楽器の部分拡大断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
