公開番号2025146295
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046986
出願日2024-03-22
発明の名称環境推定装置、表示システム、空気調和システム、環境推定方法、プログラム、環境推定システム、および学習済みモデルの製造方法
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F24F 11/79 20180101AFI20250926BHJP(加熱;レンジ;換気)
要約【課題】対象空間における空気の淀みを簡単に推定する。

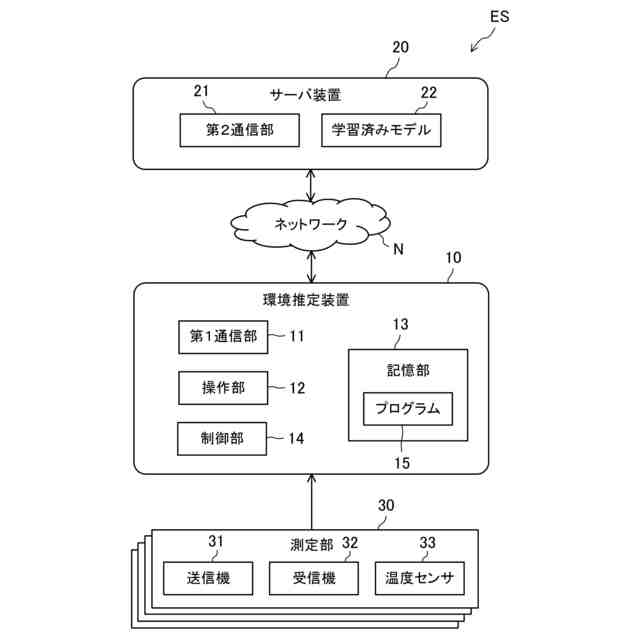

【解決手段】環境推定装置(10)の制御部(14)は、第1空間(R1)に対して送信機(31)が発信した音波を受信機(32)が受信するまでの伝搬時間に基づくパラメータと、パラメータに対応した第1空間(R1)の空気の滞留性に関する情報とを教師データ(41)として学習された学習済みモデル(22)に、第2空間(R2)における伝搬時間に基づくパラメータを入力し、学習済みモデル(22)により推定された前記第2空間(R2)における空気の滞留性に関する情報を出力する。
【選択図】図8
特許請求の範囲【請求項１】
制御部（14）を備えた環境推定装置であって、
前記制御部（14）は、
第１空間に対して送信機（31）が発信した音波を受信機（32）が受信するまでの伝搬時間に基づくパラメータと、前記パラメータに対応した前記第１空間（R1）の空気の滞留性に関する情報とを教師データ（41）として学習された学習済みモデル（22,122,222,422）に、第２空間（R2）における前記伝搬時間に基づくパラメータを入力し、
前記学習済みモデル（22,122,222,422）により推定された前記第２空間（R2）における空気の滞留性に関する情報を出力する環境推定装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の環境推定装置において、

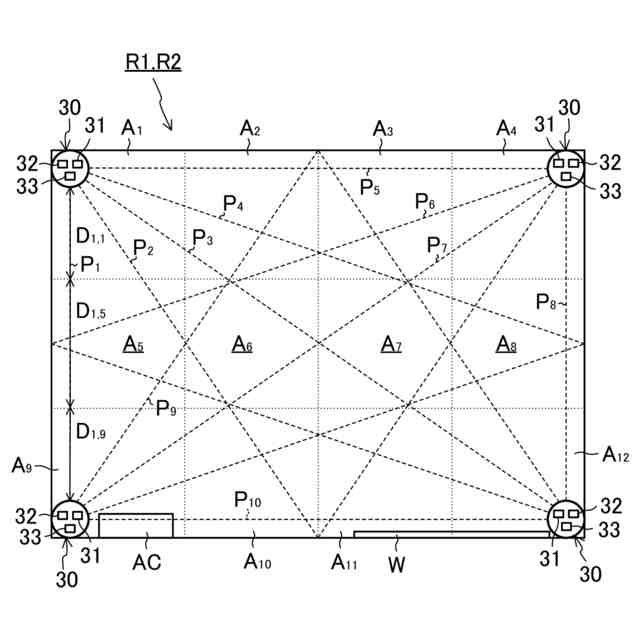

前記制御部（14）は、前記伝搬時間に基づいて算出される、前記第２空間（R2）を複数に分割した区画毎の気流に関する情報を前記学習済みモデル（22,122,222,422）に入力する環境推定装置。
【請求項３】
請求項２に記載の環境推定装置において、
前記制御部（14）は、前記伝搬時間に基づいて算出される、前記第２空間（R2）を複数に分割した区画毎の温度に関する情報を前記学習済みモデル（22,122,222,422）に入力する環境推定装置。
【請求項４】
請求項１に記載の環境推定装置において、
前記制御部（14）は、同じ伝搬経路を音波が往復したときの往路の伝搬時間と復路の伝搬時間との和である第１パラメータと、前記往路の伝搬時間と前記復路の伝搬時間との差である第２パラメータとを前記学習済みモデル（22,122,222,422）に入力する環境推定装置。
【請求項５】
請求項１～４のいずれか１つに記載の環境推定装置において、
前記制御部（14）は、前記第２空間（R2）を複数に分割した区画毎に前記空気の滞留性に関する情報を出力する環境推定装置。
【請求項６】
請求項５に記載の環境推定装置において、
前記学習済みモデル（22,122,222,422）は、前記第１空間（R1）を複数に分割した区画毎の前記空気の滞留性を出力とする多出力学習により機械学習されたモデルであり、
前記制御部（14）は、前記第２空間（R2）の前記区画毎に空気の滞留性を出力する環境推定装置。
【請求項７】
請求項１～４のいずれか１つに記載の環境推定装置において、
前記空気の滞留性に関する情報は、空気齢、空気余命、または空気寿命を含む環境推定装置。
【請求項８】
請求項１～４のいず入れか１つに記載の環境推定装置（10,310）と、
前記第２空間（R2）の空気の滞留性に関する情報を表示する表示部（50）と、を備える表示システム。
【請求項９】
請求項１～４のいず入れか１つに記載の環境推定装置（10,410）と、
前記第２空間（R2）の空気調和を行う空気調和装置（AC）と、を備え、
前記制御部（14）は、前記第２空間（R2）の空気の滞留性に関する情報に基づいて前記空気調和装置を制御する空気調和システム。
【請求項１０】
請求項１～４のいずれか１つに記載の環境推定装置（10,310）に、前記第２空間（R2）に対して送信機（31）が発信した音波を受信機（32）が受信するまでの伝搬時間に基づくパラメータを入力するステップと、
前記環境推定装置（10,310）により出力された前記第２空間（R2）における空気の滞留性に関する情報を表示するステップと、を備える環境推定方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、環境推定装置、表示システム、空気調和システム、環境推定方法、プログラム、環境推定システム、および学習済みモデルの製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、空気調和システムが開示されている。空気調和システムは、対象空間を空気調和する空調装置と、対象空間に外気を導入する換気装置と、対象空間の環境状態を検出する検出手段と、対象空間における温熱環境分布情報および空気の新鮮度を示す指標である空気齢の分布である空気齢分布を計算する流体解析手段と、を備える。特許文献１の空気調和システムは、流体解析手段の解析結果に基づいて、空調装置および換気装置に設定する制御パターンを決定する。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／０６２６８１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、流体解析手段は、ＣＦＤ（Computational Fluid Dynamics）を用いて、対象空間における空気の滞留性に関する情報として、空気齢分布を算出する。しかしながら、ＣＦＤは、以下の点においてデメリットがある。
・境界条件として、吸排気口を含む詳細な室形状データ、壁からの侵入熱、内部発熱などの複雑なデータが必要である。
・対象空間を３次元モデル化した上で解析を行うため、詳細な室データがあったとしても、実際の対象空間の状況を反映することが困難である。
・専門的な知識と高度な計算能力が必要であり、多大な工数を必要とする。
【０００５】
本開示の目的は、対象空間における空気の滞留性を簡単に推定することにある。
【課題を解決するための手段】
【０００６】
第１の態様は、制御部（14）を備える環境推定装置を対象とする。制御部（14）は、第１空間（R1）に対して送信機（31）が発信した音波を受信機（32）が受信するまでの伝搬時間に基づくパラメータと、前記パラメータに対応した前記第１空間（R1）の空気の滞留性に関する情報とを教師データ（41）として学習された学習済みモデル（22,122,222,422）に、第２空間（R2）における前記伝搬時間に基づくパラメータを入力し、前記学習済みモデル（22,122,222,422）により推定された前記第２空間（R2）における空気の滞留性に関する情報を出力する。
【０００７】
第１の態様では、学習済みモデル（22,122,222,422）は、第１空間（R1）に対して発信された音波の伝搬時間に基づくパラメータと、パラメータに対応する第１空間（R1）における空気の滞留性に関する情報とにより学習されている。学習済みモデル（22,122,222,422）を用いることで、対象空間である第２空間（R2）に対して発信された音波の伝搬時間に基づくパラメータから、第２空間（R2）における空気の滞留性に関する情報を得ることができる。伝搬時間に基づくパラメータは高度な計算能力を要することなく得られるため、環境推定装置は、ＣＦＤのような複雑な計算を行うことなく、対象空間における空気の滞留性を簡単に推定できる。
【０００８】
第２の態様は、第１の態様において、前記制御部（14）は、前記伝搬時間に基づいて算出される、前記第２空間（R2）を複数に分割した区画毎の気流に関する情報を前記学習済みモデル（22,122,222,422）に入力する。
【０００９】
第２の態様では、区画毎の気流に関する情報を利用することで、環境推定装置の推定精度を高くできる。
【００１０】
第３の態様は、第１または第２の態様において、前記制御部（14）は、前記伝搬時間に基づいて算出される、前記第２空間（R2）を複数に分割した区画毎の温度に関する情報を前記学習済みモデル（22,122,222,422）に入力する。
（【００１１】以降は省略されています）
