公開番号2025114230
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008800
出願日2024-01-24
発明の名称作業板の取付治具、作業板の設置方法及び作業板の安全設備
出願人清水建設株式会社,高柳板金株式会社
代理人個人,個人,個人
主分類E04D 15/04 20060101AFI20250729BHJP(建築物)
要約【課題】作業板を容易に設置することができる作業板の取付治具、作業板の設置方法及び作業板の安全設備を提供する。

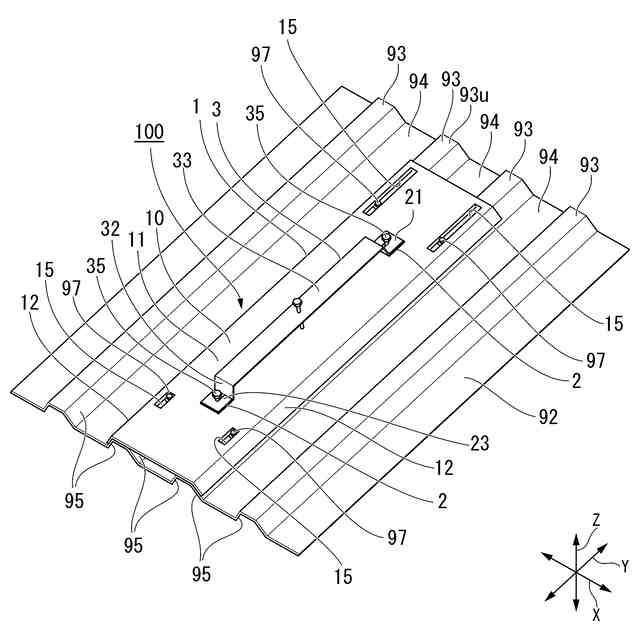

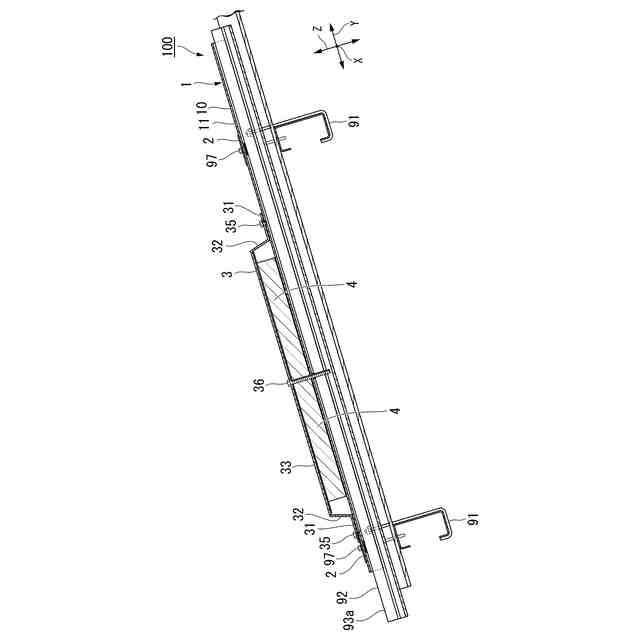

【解決手段】作業板の取付治具100は、既設屋根材92の上方に設置されるベース本体部10を有するベース部材1と、ベース本体部10に設けられ、ベース本体部10の上面11uに配置される作業板4をベース本体部10との間で挟み込む挟持部材3と、貫通孔に挿通されたビス97が挿通されるワッシャー2と、を備え、ベース本体部10には、既設屋根材92を固定するビス97が挿通可能な貫通孔が形成されている。
【選択図】図1
特許請求の範囲【請求項１】
既設屋根材の上方に設置されるベース本体部を有するベース部材と、
前記ベース本体部に設けられ、前記ベース本体部の上面に配置される作業板を前記ベース本体部との間で挟み込む挟持部材と、を備える作業板の取付治具。
続きを表示（約 990 文字）【請求項２】
前記ベース本体部には、前記既設屋根材を固定するビスが挿通可能な貫通孔が形成され、
前記貫通孔に挿通された前記ビスが挿通されるワッシャーを備える請求項１に記載の作業板の取付治具。
【請求項３】
前記挟持部材は、
前記ベース本体部に固定される固定板部と、
前記固定板部から上方に延びる折曲板部と、
前記折曲板部に設けられ、前記作業板を上方から押圧する挟持板部と、を有する請求項１または２に記載の作業板の取付治具。
【請求項４】
前記固定板部は、前記ベース本体部に着脱可能に固定される請求項３に記載の作業板の取付治具。
【請求項５】
前記ワッシャーは、
前記ベース本体部の上面に沿って配置されるワッシャー本体部と、
前記ワッシャー本体部の縁部から中央部に向かって形成され、前記ビスが挿通可能な凹溝と、を有する請求項２に記載の作業板の取付治具。
【請求項６】
請求項１または２に記載の作業板の取付治具を使用して、前記作業板を設置する作業板の設置方法であって、

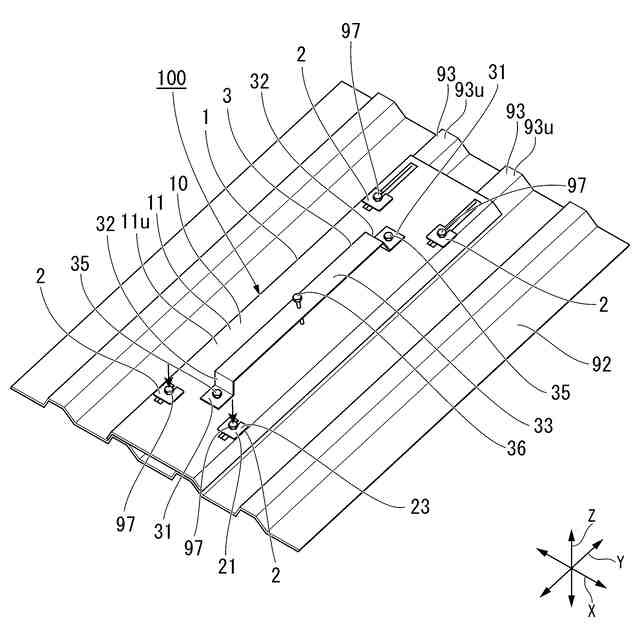

前記ベース部材を前記既設屋根材の上面に沿って設置するベース部材設置工程と、

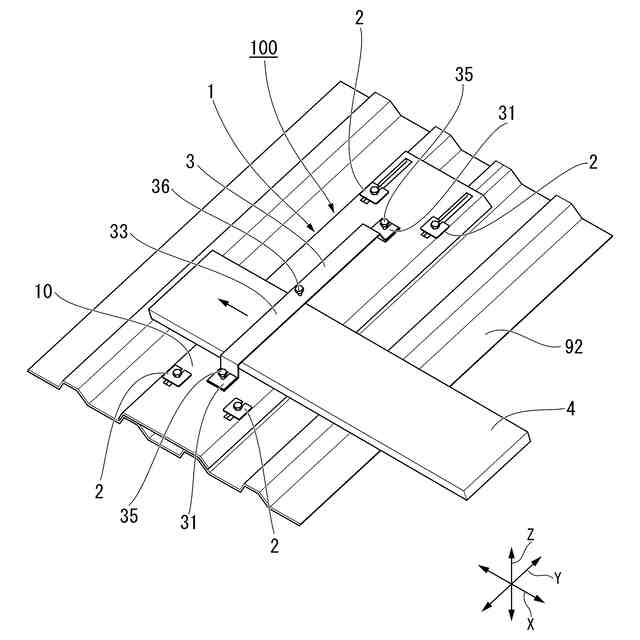

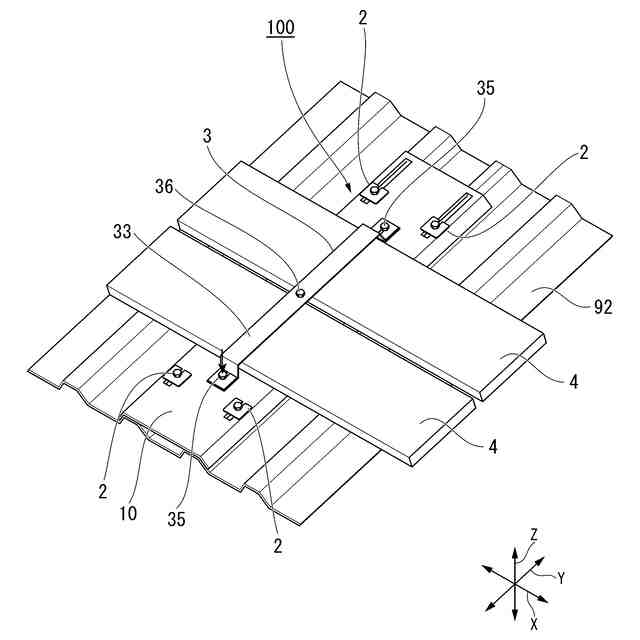

前記作業板を前記挟持部材と前記ベース本体部との間に挟み込みように設置する作業板設置工程と、を備える作業板の設置方法。
【請求項７】

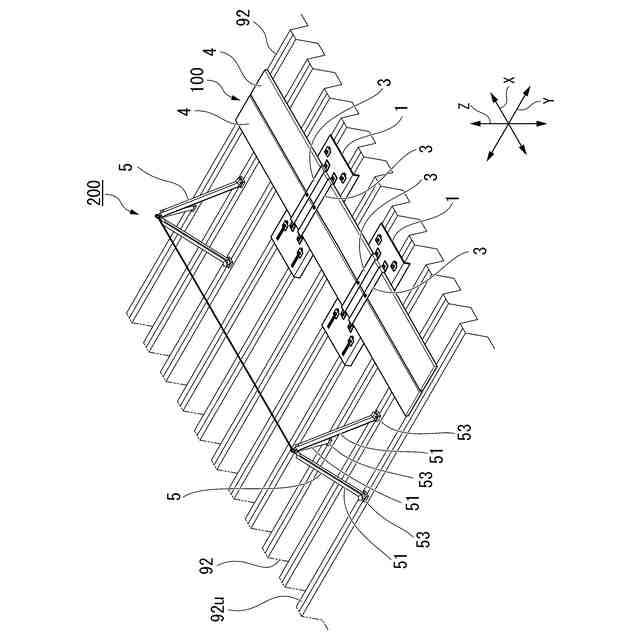

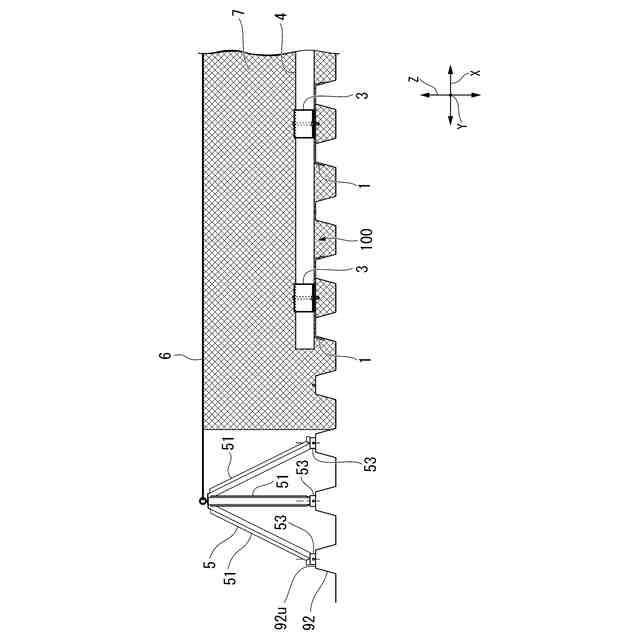

既設屋根材の上面に第１方向に間隔を空けて設置される２台の支柱と、
前記２台の支柱に架設される親綱と、
前記既設屋根材の上面に沿って、前記第１方向と交差し水平方向に沿う第２方向の一方側に設置される請求項１または２に記載の作業板の取付治具と、
前記挟持部材と前記ベース本体部との間に挟み込みように設置される作業板と、を備え、
前記支柱は同一形状かつ同一寸法の一組三本の脚体が三脚状に組み合わせられて、前記脚体の上端部どうしが相対回転可能かつ分解可能な状態で連結可能とされ、
前記脚体の下端部が前記既設屋根材に固定金具を介して着脱可能に連結される作業板の安全設備。
【請求項８】
前記親綱に支持されるとともに、前記２台の支柱の間に展開された落下防止用ネットと、を備える請求項７に記載の作業板の安全設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業板の取付治具、作業板の設置方法及び作業板の安全設備に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、下記の特許文献１に開示されているような折板屋根が知られている。折板屋根を含む屋根の改修工事で、既設屋根の上側に通路となる作業板を設置することがある。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１２５６０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、作業板を既設屋根に固定するためには、単管ベース、単管、クランプ等の部材を用いて作業板を作成するが、屋根上で部材を運搬する際には、横移動が多く、非常に手間がかかるという問題点がある。ストレート屋根の上側に作業板を設置する際には、屋根材を固定するビスを一度外して単管ベースを固定するため、ビスの紛失やビスの破損が生じるという問題点がある。
【０００５】
そこで、本発明は、上記事情に鑑みてなされたものであり、作業板を容易に設置することができる作業板の取付治具、作業板の設置方法及び作業板の安全設備を提供する。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明は以下の手段を採用している。

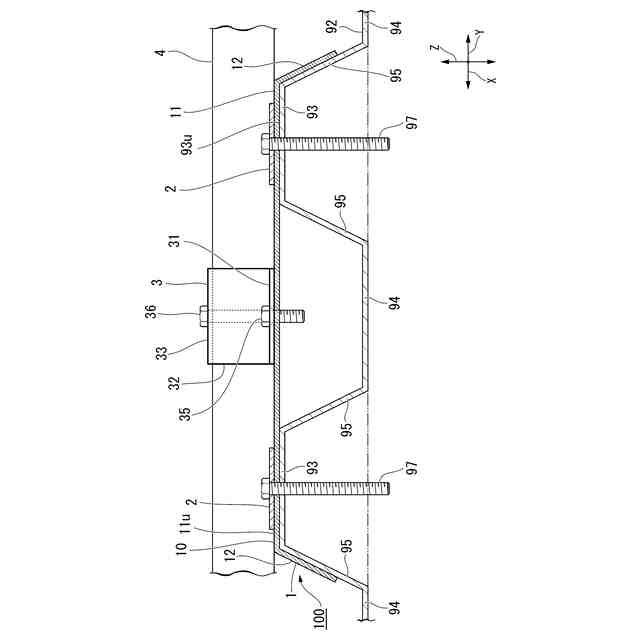

本発明に係る作業板の取付治具は、既設屋根材の上方に設置されるベース本体部を有するベース部材と、前記ベース本体部に設けられ、前記ベース本体部の上面に配置される作業板を前記ベース本体部との間で挟み込む挟持部材と、を備える。
【０００７】
このように構成された作業板の取付治具では、ベース本体部を既設屋根材の上面に設置する。ベース本体部の上面と挟持部材との間に作業板を挟み込むことで、作業板がベース本体部の上面に沿って設置される。単管ベース、単管、クランプ等の部材を使用する必要がない。よって、作業板の取付治具を使用することで、作業板を容易に設置することができる。
【０００８】
また、本発明に係る作業板の取付治具では、前記ベース本体部には、前記既設屋根材を固定するビスが挿通可能な貫通孔が形成され、前記貫通孔に挿通された前記ビスが挿通されるワッシャーを備えていてもよい。
【０００９】
このように構成された作業板の取付治具では、ベース本体部に形成された貫通孔に、既設屋根材を固定しているビスを挿通させる。ビスを緩めてワッシャーを挿通させて、ビスを螺合することで、ベース部材が既設屋根材の上側に設置される。既設屋根材が固定されているビスを使用するため他のビスを必要としない。よって、作業板の取付治具を使用することで、作業板を容易に設置することができる。
【００１０】
また、本発明に係る作業板の取付治具では、前記挟持部材は、前記ベース本体部に固定される固定板部と、前記固定板部から上方に延びる折曲板部と、前記折曲板部に設けられ、前記作業板を上方から押圧する挟持板部と、を有していてもよい。
（【００１１】以降は省略されています）
