特許ウォッチ

公開番号2025148801
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049107
出願日2024-03-26
発明の名称排ガス浄化用触媒
出願人トヨタ自動車株式会社
代理人弁理士法人平木国際特許事務所
主分類B01J 23/652 20060101AFI20251001BHJP(物理的または化学的方法または装置一般)
要約【課題】本発明は、ランタン(La)を用いずにパラジウム(Pd)触媒粒子のシンタリングを抑制した排ガス浄化用触媒を提供することを目的とする。
【解決手段】本発明は、0超10wt%以下のタングステン、又は1wt%以上10wt%以下のモリブデンを担持したジルコニアの母材粒子に、パラジウム触媒粒子を担持した、排ガス浄化用触媒に関する。
【選択図】図1
特許請求の範囲【請求項１】
０超１０ｗｔ％以下のタングステン、又は１ｗｔ％以上１０ｗｔ％以下のモリブデンを担持したジルコニアの母材粒子に、パラジウム触媒粒子を担持した、排ガス浄化用触媒。

発明の詳細な説明【技術分野】
【０００１】
本発明は排ガス浄化用触媒に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
自動車等の内燃機関から排出される排ガスには、一酸化炭素（ＣＯ）、炭化水素（ＨＣ）、窒素酸化物（ＮＯｘ）等の有害成分が含まれており、これらの有害成分は排ガス浄化用触媒によって浄化されてから大気中に放出されている。従来、この排ガス浄化用触媒には、ＣＯ、ＨＣの酸化とＮＯｘの還元とを同時に行う三元触媒が用いられている。三元触媒としては、パラジウム（Ｐｄ）等の貴金属（触媒金属）を金属酸化物（触媒担体）に担持したものが広く用いられている。
【０００３】
ここで、担持された貴金属触媒粒子は、使用環境下において１０００℃に近い高温にさらされることにより、粒子同士がシンタリングすることで粒成長し、粒子径増大による活性点の低下などの性能劣化を引き起こしてしまい、特に、触媒金属がＰｄである場合、その粒子径増大傾向が顕著であった。
【０００４】
Ｐｄ触媒粒子のシンタリングを抑制する技術として、例えば、特許文献１には、構成金属元素としてＬａ及びＺｒ並びに必要に応じてＮｄを特定の質量割合で含むＬａ固溶ジルコニア系複合酸化物の母材粒子と、前記母材粒子上に担持されたＰｄ触媒粒子とを少なくとも含有する排ガス浄化用三元触媒が開示されている。しかし、特許文献１に開示される触媒においては、地殻存在割合を表すクラーク数が低いレアアースであるランタン（Ｌａ）が必須元素として含まれているため、その代替が望まれていた。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１０３０８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前記の通り、従来の排ガス浄化用触媒においては、レアアースであるＬａを用いることによりＰｄ触媒粒子のシンタリングを抑制していた。それ故、本発明は、ランタン（Ｌａ）を用いずにパラジウム（Ｐｄ）触媒粒子のシンタリングを抑制した排ガス浄化用触媒を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者は、特定量のタングステン又はモリブデンをジルコニアに担持し、Ｐｄ触媒粒子と共存させることで、Ｐｄ触媒粒子のシンタリングが抑制されることを見出し、本発明を完成した。
【０００８】
すなわち、本発明の要旨は以下の通りである。
（１）０超１０ｗｔ％以下のタングステン、又は１ｗｔ％以上１０ｗｔ％以下のモリブデンを担持したジルコニアの母材粒子に、パラジウム触媒粒子を担持した、排ガス浄化用触媒。
【発明の効果】
【０００９】
本発明により、Ｌａを用いずにＰｄ触媒粒子のシンタリングを抑制した排ガス浄化用触媒を提供することが可能となる。
【図面の簡単な説明】
【００１０】

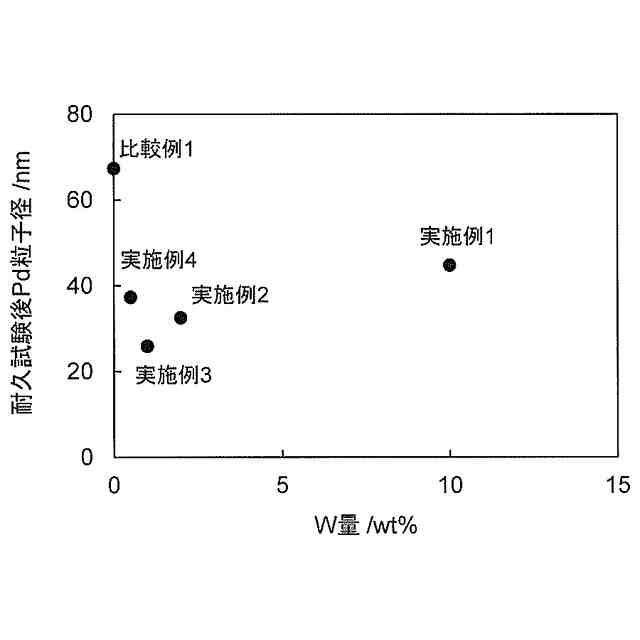

タングステン量と、耐久試験後のＰｄ粒子径との関係を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
