公開番号2025149154
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049620
出願日2024-03-26
発明の名称床材施工構造
出願人大建工業株式会社
代理人弁理士法人前田特許事務所
主分類E04F 15/10 20060101AFI20251001BHJP(建築物)
要約【課題】雌実と雄実とを嵌合させ易くして、施工性を向上させる。
【解決手段】可塑剤を含まない20質量%～30質量%の塩化ビニル樹脂と、70質量%～80質量%の炭酸カルシウムとを含有し、厚さ4mm～6mmの基材10を備え、基材10の平面視で対向する一対の辺に沿う側端部に凹部Cを有する雌実Ja及び凸部Rを有する雄実Jbが設けられ、雌実Jbは、凹部C、上顎部10a及び下顎部10bを有し、凹部Cは、開口側に向かって基材10の厚さ方向に沿う幅が次第に広がるように底部Gを挟んだ両側の側面が傾斜し、凸部Rは、先端側に向かって基材10の厚さ方向に沿う幅が次第に狭まるように頂部Hを挟んだ両側の側面が傾斜し、上顎部10aから突出する下顎部10bの長さLは、基材10の一方の表面から頂部Hの基材10の他方の表面側までの厚さTaよりも大きくなっている。

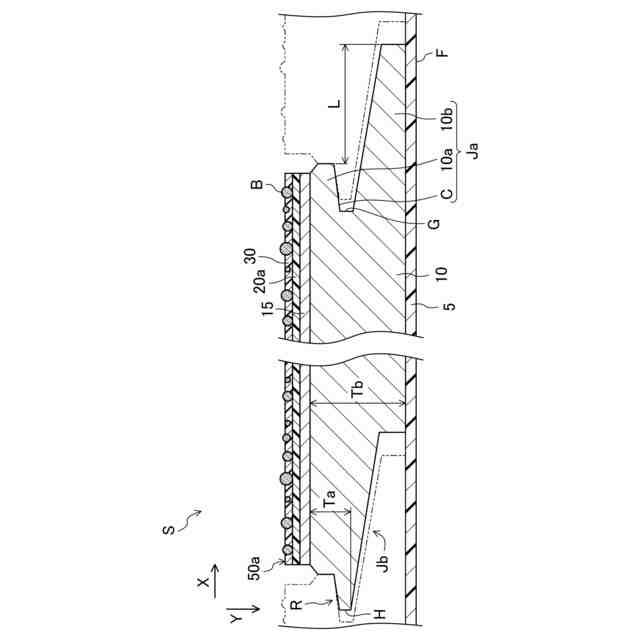

【選択図】図1
特許請求の範囲【請求項１】
可塑剤を含まない２０質量％～３０質量％の塩化ビニル樹脂と、７０質量％～８０質量％の炭酸カルシウムとを含有し、厚さ４ｍｍ～６ｍｍの平面視で矩形板状の基材を備え、
上記基材の平面視で対向する一対の辺の一方に沿う側端部に凹部を有する雌実が設けられ、上記一対の辺の他方に沿う側端部に上記凹部に嵌る凸部を有する雄実が設けられ、
上記雌実は、上記凹部と、該凹部の上記基材の一方の表面側に設けられた上顎部と、該凹部の上記基材の他方の表面側に設けられ、上記上顎部よりも該凹部の開口側に突出する下顎部とを有する床材であって、
上記凹部は、開口側に向かって上記基材の厚さ方向に沿う幅が次第に広がるように底部を挟んだ両側の側面が傾斜し、
上記凸部は、先端側に向かって上記基材の厚さ方向に沿う幅が次第に狭まるように頂部を挟んだ両側の側面が傾斜し、
上記上顎部から突出する上記下顎部の長さは、上記基材の一方の表面から上記頂部の上記基材の他方の表面側までの厚さよりも大きくなっていることを特徴とする床材。
続きを表示（約 510 文字）【請求項２】
請求項１に記載された床材において、
上記上顎部から突出する上記下顎部の長さは、上記基材の厚さよりも大きくなっていることを特徴とする床材。
【請求項３】
請求項１又は２に記載された床材において、
上記基材の一方の表面には、ガラス製の球状のビーズを含む保護層が設けられ、
上記ビーズの平均粒径は、上記保護層の厚さの１．０倍から１．５倍であることを特徴とする床材。
【請求項４】
請求項３に記載された床材において、
上記保護層及び上記基材の間には、該基材側から突板及び防水シートが順に設けられていることを特徴とする床材。
【請求項５】
請求項３に記載された床材において、
上記保護層及び上記基材の間には、化粧シートが設けられていることを特徴とする床材。
【請求項６】
床下地と、
上記床下地上に互いに嵌合するように複数設置された請求項１又は２に記載の床材とを備えた床材施工構造であって、
上記床下地及び上記床材の間には、変成シリコーン系の接着剤が設けられていることを特徴とする床材施工構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、床材及び床材施工構造に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、環境保護等の観点から炭酸カルシウム等の天然石パウダーを主原料とした硬質なＳＰＣ（Stone Plastic Composite）基材を用いた床材が注目されている。
【０００３】
例えば、特許文献１には、塩化ビニル樹脂１００質量部と、炭酸カルシウム４００～６００質量部と、脂肪酸アルキルエステル可塑剤２０～４０質量部とを含む床仕上げ用のビニルコンポジションタイルが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－５５３１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、ＳＰＣ基材のような硬質の基材を用いた床材では、基材の端面に実加工を施し、スラブ等の床下地上に貼る際に、例えば、既に貼り付けた床材の雌実と、その次順に貼り付ける床材の雄実とを嵌合させ難いので、施工性に改善の余地がある。
【０００６】
本発明は、かかる点に鑑みてなされたものであり、その目的とするところは、雌実と雄実とを嵌合させ易くして、施工性を向上させることにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係る床材は、可塑剤を含まない２０質量％～３０質量％の塩化ビニル樹脂と、７０質量％～８０質量％の炭酸カルシウムとを含有し、厚さ４ｍｍ～６ｍｍの平面視で矩形板状の基材を備え、上記基材の平面視で対向する一対の辺の一方に沿う側端部に凹部を有する雌実が設けられ、上記一対の辺の他方に沿う側端部に上記凹部に嵌る凸部を有する雄実が設けられ、上記雌実は、上記凹部と、該凹部の上記基材の一方の表面側に設けられた上顎部と、該凹部の上記基材の他方の表面側に設けられ、上記上顎部よりも該凹部の開口側に突出する下顎部とを有する床材であって、上記凹部は、開口側に向かって上記基材の厚さ方向に沿う幅が次第に広がるように底部を挟んだ両側の側面が傾斜し、上記凸部は、先端側に向かって上記基材の厚さ方向に沿う幅が次第に狭まるように頂部を挟んだ両側の側面が傾斜し、上記上顎部から突出する上記下顎部の長さは、上記基材の一方の表面から上記頂部の上記基材の他方の表面側までの厚さよりも大きくなっていることを特徴とする。
【０００８】
上記の構成によれば、厚さ４ｍｍ～６ｍｍの平面視で矩形板状の基材が、可塑剤を含まない２０質量％～３０質量％の塩化ビニル樹脂と、７０質量％～８０質量％の炭酸カルシウムとを含有しているので、寸法安定性に優れた硬質のいわゆるＳＰＣ基材を構成することができる。そして、その基材において、平面視で対向する一対の辺の一方に沿う側端部に凹部を有する雌実が設けられ、平面視で対向する一対の辺の他方に沿う側端部に凹部に嵌る凸部を有する雄実が設けられている。ここで、雌実は、雄実の凸部が嵌る凹部と、その凹部の基材の一方の表面側に設けられた上顎部と、その凹部の基材の他方の表面側に設けられ、上顎部よりも凹部の開口側に突出する下顎部とを有し、上顎部から突出する下顎部の長さが基材の一方の表面から頂部の基材の他方の表面側までの厚さよりも大きくなっている。そのため、床下地上に接着剤を介して複数の床材を順々に貼る際には、例えば、既に貼り付けた床材（の雌実）に対して次順に貼り付ける床材（の雄実）を斜め上方から近づけることにより、既に貼り付けた床材の雌実における下顎部の（基材の一方の表面側の）上面に次順に貼り付ける床材の雄実における凸部の頂部の（基材の他方の表面側の）下端を確実に当接することができる。さらに、雌実の凹部は、その開口側に向かって基材の厚さ方向に沿う幅が次第に広がるように底部を挟んだ両側の側面が傾斜し、雄実の凸部は、その先端側に向かって基材の厚さ方向に沿う幅が次第に狭まるように頂部を挟んだ両側の側面が傾斜しているので、雌実における凹部の下側の側面（下顎部の上面）に雄実における凸部の頂部の下端を滑らすように移動させると共に、床材同士が同一平面になるように次順に貼り付ける床材を倒すことにより、雌実の凹部に雄実の凸部を容易に嵌めることができる。これにより、既に貼り付けた床材の雌実の所定箇所（下顎部の上面）に対して次順に貼り付ける床材の雄実の所定箇所（凸部の頂部の下端）を確実に当接することができると共に、雌実の凹部に雄実の凸部を容易に嵌めることができるので、雌実と雄実とを嵌合させ易くして、施工性を向上させることができる。また、雌実の凹部は、その開口側に向かって基材の厚さ方向に沿う幅が次第に広がるように底部を挟んだ両側の側面が傾斜し、雄実の凸部は、その先端側に向かって基材の厚さ方向に沿う幅が次第に狭まるように頂部を挟んだ両側の側面が傾斜しているので、雌実の上顎部及び下顎部、並びに雄実の凸部の強度が確保され、それらの破損を抑制することができる。
【０００９】
上記上顎部から突出する上記下顎部の長さは、上記基材の厚さよりも大きくなっていてもよい。
【００１０】
上記の構成によれば、上顎部から突出する下顎部の長さが基材の厚さよりも大きくなっているので、既に貼り付けた床材の雌実における下顎部の（基材の一方の表面側の）上面に次順に貼り付ける床材の雄実における凸部の頂部の（基材の他方の表面側の）下端をよりいっそう確実に当接することができる。
（【００１１】以降は省略されています）
