公開番号2025149431
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050076
出願日2024-03-26
発明の名称両回転式スクロール型圧縮機
出願人株式会社豊田自動織機
代理人弁理士法人ぱてな
主分類F04C 18/02 20060101AFI20251001BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】耐久性に優れた両回転式スクロール型圧縮機を提供する。
【解決手段】本発明の圧縮機は、ハウジング6、駆動機構10、駆動スクロール30、従動スクロール40、従動機構20及び吐出室14を備えている。駆動スクロール30及び従動スクロール40は圧縮室12を形成している。吐出室14には、圧縮室12で圧縮された冷媒が吐出される。ハウジング6内には突出体64が設けられている。突出体64は第1径部64aと第2径部64bとを有している。駆動スクロール30は、軸支部51を介して第1径部64aに回転可能に支持されるカバー体37を有している。カバー体37には、吐出室14と連通し、吐出室14の潤滑油18を突出体64に向けて流通させる還流通路37cが形成されている。第2径部64bには接続通路5が形成されている。還流通路37cと接続通路5とは、軸支部51よりもカバー体37の径方向の外側で連通する。

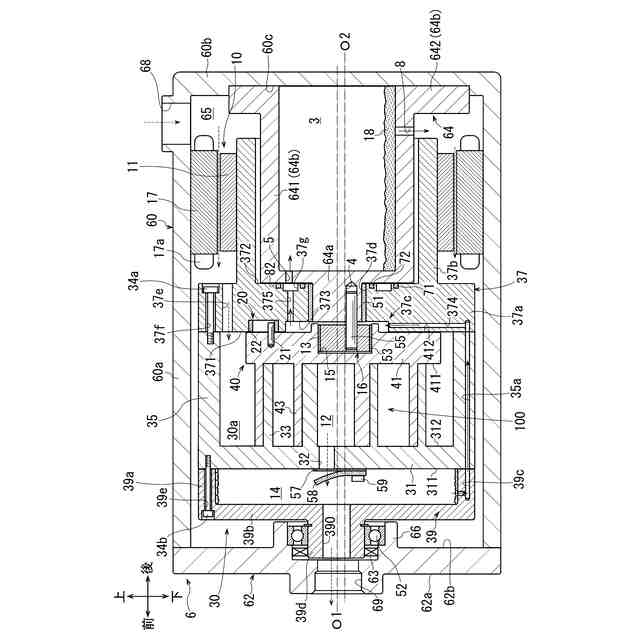

【選択図】図1
特許請求の範囲【請求項１】
ハウジング、駆動機構、駆動スクロール、従動スクロール、従動機構及び吐出室を備え、
前記ハウジングは、前記駆動スクロール及び前記従動スクロールが収容されるスクロール室を有し、
前記駆動スクロールは、前記駆動機構によって駆動軸心周りに回転駆動され、
前記従動スクロールは、前記駆動スクロールに対して偏心しつつ従動軸心周りで前記駆動スクロール及び前記従動機構によって回転従動され、
前記駆動スクロール及び前記従動スクロールは、前記回転駆動及び前記回転従動によって冷媒を圧縮する圧縮室を形成し、
前記吐出室には、前記圧縮室で圧縮された冷媒が吐出される両回転式スクロール型圧縮機であって、
前記ハウジング内には、前記駆動スクロール及び前記従動スクロールに向かって前記駆動軸心方向で前記スクロール室内に突出する突出体が設けられ、
前記突出体は、第１径部と、前記第１径部よりも大径をなす第２径部とを有し、
前記駆動スクロールは、軸支部を介して前記第１径部に回転可能に支持されるカバー体を有し、
前記カバー体には、前記吐出室と連通し、前記吐出室の潤滑油を前記突出体に向けて流通させる還流通路が形成され、
前記ハウジング内には、前記駆動機構の径方向の内側に位置して前記潤滑油が流通可能な潤滑油通路が形成され、
前記第２径部には、前記第２径部の外部と前記潤滑油通路とを連通し、前記潤滑油が前記潤滑油通路に向かって流通可能な接続通路が形成され、
前記還流通路と前記接続通路とは、前記軸支部よりも前記カバー体の径方向の外側で連通することを特徴とする両回転式スクロール型圧縮機。
続きを表示（約 750 文字）【請求項２】
前記還流通路は、前記吐出室と連通する第１通路と、前記第１通路と前記接続通路とに連通する第２通路とを有し、
前記第２径部は、前記駆動軸心方向で前記カバー体に面するとともに前記接続通路が開口する第１端面を有し、
前記カバー体は、前記駆動軸心方向で前記第１端面に面するとともに前記第２通路が開口する第２端面を有し、
前記第１端面と前記第２端面との間には、前記接続通路及び前記第２通路よりも前記径方向の外側に位置して環状に延び、前記第１端面と前記第２端面との間を封止する外周側封止部材が設けられている請求項１記載の両回転式スクロール型圧縮機。
【請求項３】
前記第１端面と前記第２端面との間には、前記第２通路及び前記接続通路よりも前記径方向の内側に位置して環状に延び、前記第１端面と前記第２端面との間を封止する内周側封止部材が設けられている請求項２記載の両回転式スクロール型圧縮機。
【請求項４】
前記還流通路は、前記吐出室と連通する第１通路と、前記第１通路と前記接続通路とに連通する第２通路とを有し、
前記第２径部は、前記駆動軸心方向で前記カバー体に面するとともに前記接続通路が開口する第１端面を有し、
前記カバー体は、前記駆動軸心方向で前記第１端面に面するとともに前記第２通路が開口する第２端面を有し、
前記第１端面と前記第２端面との間には、環状に延びて前記接続通路と前記第２通路とに連通する環状通路が形成されている請求項１又は２記載の両回転式スクロール型圧縮機。
【請求項５】
前記潤滑油通路は前記潤滑油を内部に貯留可能である請求項１又は２記載の両回転式スクロール型圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は両回転式スクロール型圧縮機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に従来の両回転式スクロール型圧縮機（以下、単に圧縮機という。）が開示されている。この圧縮機は、ハウジング、駆動機構、駆動スクロール、従動スクロール、従動機構及び吐出室を備えている。ハウジングは、駆動機構、駆動スクロール及び従動スクロールが収容されるスクロール室を有している。スクロール室には、ハウジングの外部から冷媒が吸入される。
【０００３】
駆動機構は、ステータとロータとを有している。ステータはスクロール室内に固定されている。駆動スクロールはカバー体を有している。このカバー体は筒状をなす延在部を有している。延在部の外周面にはロータが固定されている。従動スクロールは、駆動スクロールに対して偏心しつつ従動軸心周りで駆動スクロール及び従動機構によって回転従動可能となっている。これらの駆動スクロール及び従動スクロールは、回転駆動及び回転従動によって冷媒を圧縮する圧縮室を形成している。吐出室は従動スクロールに形成されている。吐出室は圧縮室と連通している。
【０００４】
また、この圧縮機では、ハウジングに突出体が設けられている。突出体は、駆動スクロール及び従動スクロールに向かって駆動軸心方向でスクロール室内に突出している。そして、突出体は延在部の内部に進入している。また、延在部の内周面と突出体の外周面との間には軸支部が設けられている。こうして、駆動スクロールは、軸支部を介して突出体に回転可能に支持されている。
【０００５】
突出体の内部には、駆動軸心方向に延びる吐出通路が形成されている。吐出通路は駆動軸心方向の一方で吐出室と連通しており、駆動軸心方向の他方でハウジングの外部と連通している。
【０００６】
この圧縮機では、駆動機構においてロータが回転することにより、駆動スクロールがロータと一体で駆動軸心周りに回転する。これにより、従動スクロールが駆動スクロール及び従動機構によって従動軸心周りで回転従動される。こうして、回転駆動する駆動スクロールと回転従動する従動スクロールとによって圧縮室の容積が変化する。このため、この圧縮機では、圧縮室内に冷媒が吸入されつつ圧縮される。そして、圧縮室で圧縮された冷媒は吐出室に吐出され、吐出室から吐出通路を流通することによって、ハウジングの外部、すなわち圧縮機の外部に吐出される。
【先行技術文献】
【特許文献】
【０００７】
特開平２－２２７５７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ところで、圧縮室内に吸入される冷媒には潤滑油が含まれており、この潤滑油は圧縮室で圧縮された冷媒とともに、圧縮室から吐出室に吐出される。そこで、このような潤滑油を駆動スクロール、従動スクロール及び軸支部等の潤滑に用いることが考えられる。
【０００９】
しかし、上記従来の圧縮機では、吐出室に吐出された潤滑油の大部分は、冷媒とともに吐出通路を流通することで圧縮機の外部に吐出されてしまう。このため、この圧縮機では、吐出室に吐出された潤滑油を駆動スクロール、従動スクロール及び軸支部等の潤滑に十分に用いることができない。このため、このような圧縮機では駆動スクロール、従動スクロール及び軸支部等の潤滑不足による耐久性の低下が懸念される。
【００１０】
本発明は、上記従来の実情に鑑みてなされたものであって、耐久性に優れた両回転式スクロール型圧縮機を提供することを解決すべき課題としている。
【課題を解決するための手段】
（【００１１】以降は省略されています）
