公開番号2025150377
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051221
出願日2024-03-27
発明の名称アンテナ装置およびラジオ放送受信システム
出願人ミツミ電機株式会社,トヨタ自動車株式会社
代理人個人,個人
主分類H01Q 23/00 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】給電方式の異なるチューナーに対して共通に使用することができるアンテナ装置を提供する。
【解決手段】アンテナ素子と、該アンテナ素子により受信した信号を増幅する増幅回路と、外部から供給される直流電圧を受けて増幅回路の電源電圧を生成する定電圧回路と、を備えたアンテナ装置において、外部より定電圧回路に供給される直流電圧が入力可能な第1端子(DC-IN)と、増幅回路により増幅された信号を出力可能な第2端子(RF-OUT)とを備え、第1端子と前記電圧回路の電圧入力点との間には、第1端子から定電圧回路の電圧入力点に向かう電流を許容し逆の方向の電流を阻止する少なくとも1つの第1逆流防止素子(D1)が設けられ、第2端子と定電圧回路の電圧入力点との間には、第2端子から定電圧回路の電圧入力点に向かう電流を許容し逆の方向の電流を阻止する少なくとも1つの第2逆流防止素子(D2)が設けられているようにした。

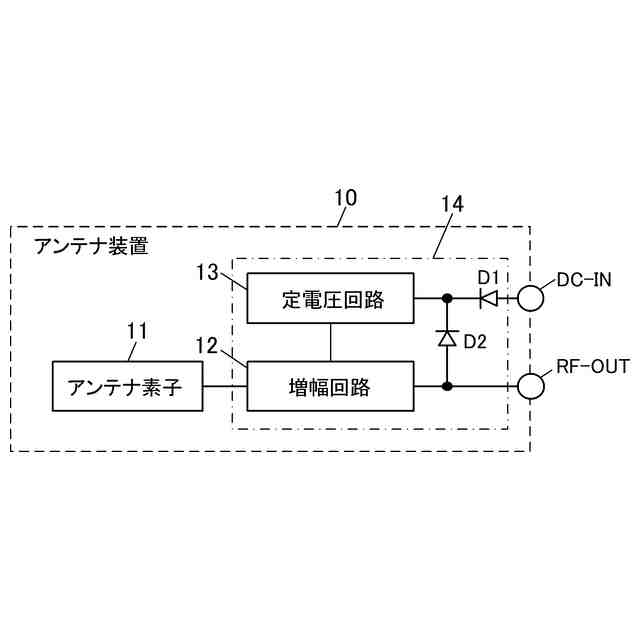

【選択図】図1
特許請求の範囲【請求項１】
アンテナ素子と、該アンテナ素子により受信した信号を増幅する増幅回路と、外部から供給される直流電圧を受けて前記増幅回路の電源電圧を生成する定電圧回路と、を備えたアンテナ装置であって、
外部より前記定電圧回路に供給される直流電圧が入力可能な第１端子と、
前記増幅回路により増幅された信号を出力可能な第２端子と、
を備え、
前記第１端子と前記定電圧回路の電圧入力点との間には、前記第１端子から前記定電圧回路の電圧入力点に向かう電流を許容し逆の方向の電流を阻止する少なくとも１つの第１逆流防止素子が設けられ、
前記第２端子と前記定電圧回路の電圧入力点との間には、前記第２端子から前記定電圧回路の電圧入力点に向かう電流を許容し逆の方向の電流を阻止する少なくとも１つの第２逆流防止素子が設けられていることを特徴とするアンテナ装置。
続きを表示（約 550 文字）【請求項２】
前記第１端子と前記定電圧回路の電圧入力点との間に、１つの第１逆流防止素子が接続され、
前記第２端子と前記定電圧回路の電圧入力点との間に、１つの第２逆流防止素子が接続されていることを特徴とする請求項１に記載のアンテナ装置。
【請求項３】

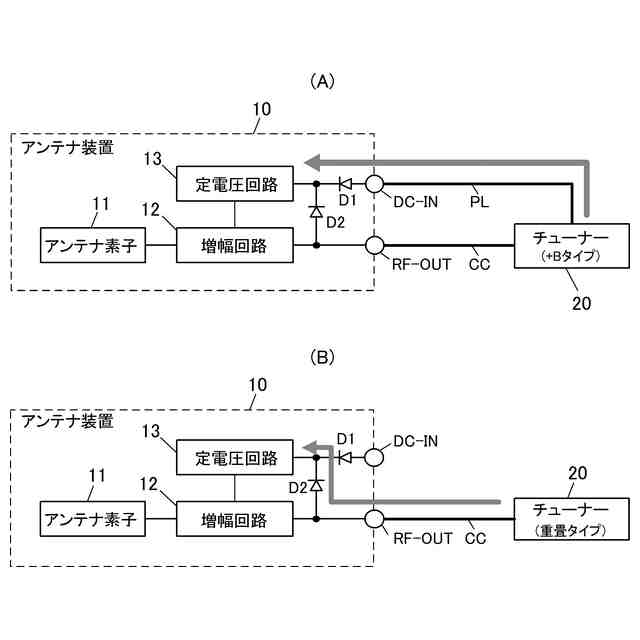

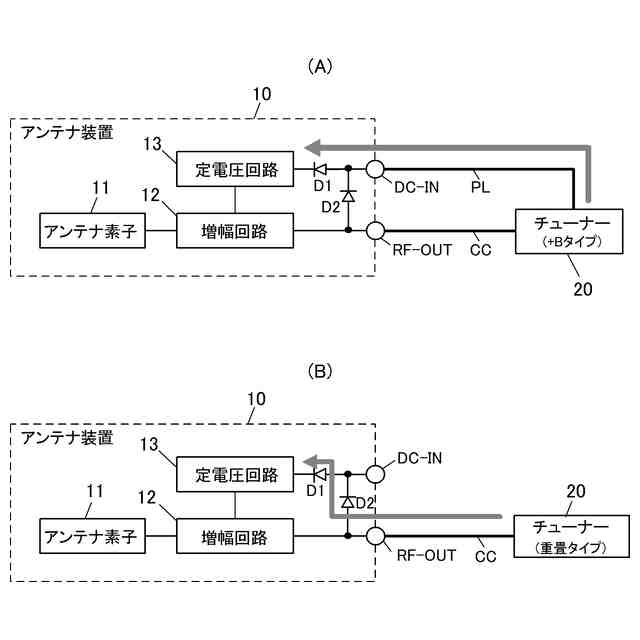

請求項１または２に記載のアンテナ装置と、ラジオ放送用のチューナーとを備えたラジオ放送受信システムであって、
前記チューナーは電源／信号分離方式のチューナーであり、前記アンテナ装置の前記第１端子と前記チューナーの直流電圧供給端子との間は１本の給電線により直接接続され、前記アンテナ装置の前記第２端子と前記チューナーの信号入力端子との間は１本の信号伝送線により直接接続されていることを特徴とするラジオ放送受信システム。
【請求項４】
請求項１または２に記載のアンテナ装置と、ラジオ放送用のチューナーとを備えたラジオ放送受信システムであって、
前記チューナーは電源重畳方式のチューナーであり、前記アンテナ装置の前記第１端子は解放状態とされ、前記アンテナ装置の前記第２端子と前記チューナーの信号入力端子との間は１本の信号伝送線により直接接続されていることを特徴とするラジオ放送受信システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アンテナ素子と増幅回路を備えたアンテナ装置およびこれを用いたラジオ放送受信システムに関し、例えば車両搭載用のラジオ放送受信システムに適用して有効な技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、ラジオ放送電波を受信するルーフトップアンテナのような車載用のアンテナ装置においては、チューナーからアンテナ装置に電源電圧を供給して増幅回路を動作させている。なお、増幅回路を搭載したアンテナ装置に関する発明としては、例えば特許文献１に記載されているものがある。
【０００３】

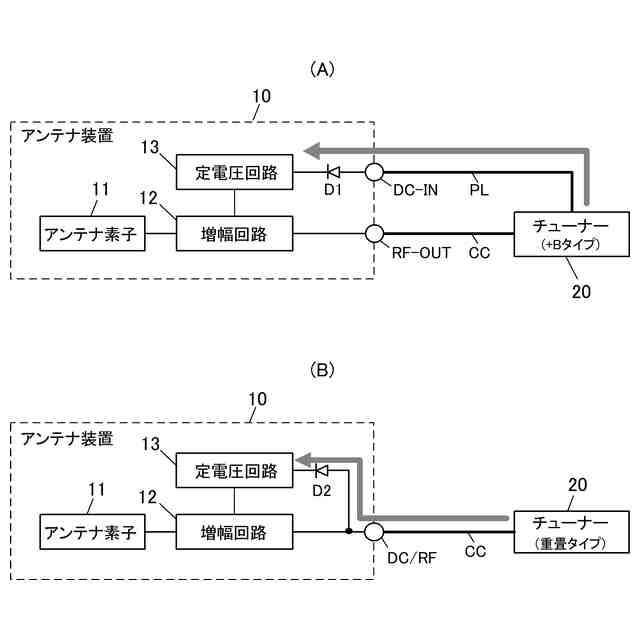

増幅回路を搭載したアンテナ装置に対する電源供給方式には、電源／信号分離方式と電源重畳方式とがある。電源／信号分離方式（以下、＋Ｂタイプと称する）は、図４（Ａ）に示すように、受信信号を伝送する同軸ケーブルＣＣとは別に電源線ＰＬを設けてアンテナ装置１０へ電源を供給する。電源重畳方式（電源重畳タイプ）は、図４（Ｂ）に示すように、受信信号を伝送する同軸ケーブルＣＣを用いてアンテナ装置１０へ電源を供給する方式である。チューナーがどちらの仕様を採用するかによって、アンテナ装置の仕様が決定される。
【０００４】
一方、アンテナ装置１０は、いずれのタイプの場合にも、アンテナ素子１１および増幅回路１２と共に定電圧回路１３が設けられており、電源線ＰＬまたは同軸ケーブルＣＣを介してチューナー２０より供給される直流電圧が定電圧回路１３に印加され、定電圧回路１３により生成された電圧で増幅回路１２が動作するように構成されている。
【０００５】
そのため、＋Ｂタイプの場合は、図４（Ａ）に示すように、アンテナ装置１０に電源端子DC-INと信号端子RF-OUTとが設けられ、電源端子DC-INから定電圧回路１３へ逆流防止用のダイオードＤ１を介して、チューナー２０からの直流電圧が供給されるように構成されていた。
一方、電源重畳タイプの場合は、図４（Ｂ）に示すように、アンテナ装置１０に信号と電源の共用端子DC/RFが設けられ、この共用端子DC/RFからダイオードＤ２を介して定電圧回路１３へ直流電圧が供給されるように構成されていた。
【先行技術文献】
【特許文献】
【０００６】
特開平６－５３７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のように、従来のシステムにおいては、使用するチューナーの仕様に応じて、異なるアンテナ装置を使用もしくは設計する必要があり、それによって管理部品（品番）が増加するため、メーカーにとっては設計および製品管理の負担が重くなるという課題があった。
【０００８】

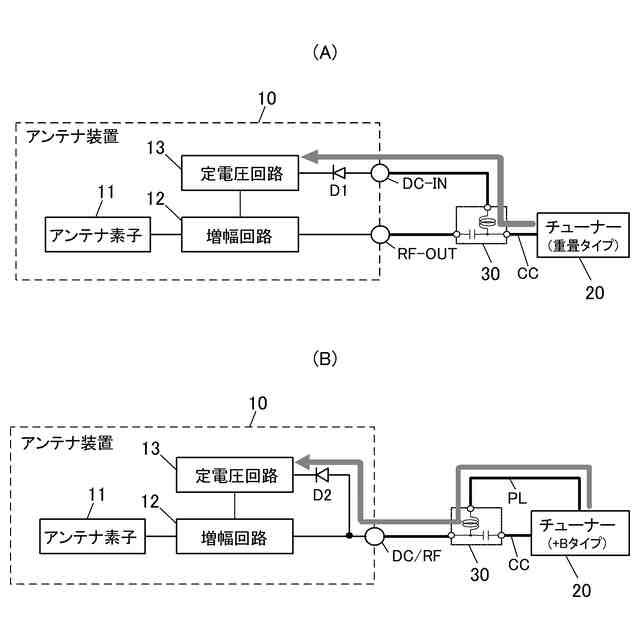

そこで、＋Ｂタイプのアンテナ装置を電源重畳タイプのチューナーに対して使用可能にするため、図５（Ａ）に示すような方式が考えられる。この方式は、同軸ケーブルＣＣの途中にバイアス・ティー(Bias Tee)と呼ばれる電子部品３０を挿入して直流成分をアンテナ装置１０の電圧入力端子DC-INに供給することで、チューナー２０から見た際に擬似的に電源重畳タイプのアンテナ装置として動作させるというものである。
なお、バイアス・ティーは、コンデンサとインダクタを内蔵した３端子素子であり、第１端子と第３端子との間にインダクタが直列に配置され、第２端子と第３端子との間にコンデンサが直列に配置されている。
【０００９】
また、電源重畳タイプのアンテナ装置を＋Ｂタイプのチューナーに対して使用可能にするため、図５（Ｂ）に示すよう方式が考えられる。この方式は、チューナー２０から引き出された電源線ＰＬを、バイアス・ティー（３０）を介して同軸ケーブルＣＣに接続することで、チューナー２０から見た際に擬似的に＋Ｂタイプのアンテナ装置として動作させるというものである。
しかし、いずれの方式も余分な後付けの電子部品（Bias Tee）が必要であるため、部品点数や組立て工数の増加、コストアップを招くという課題がある。
【００１０】

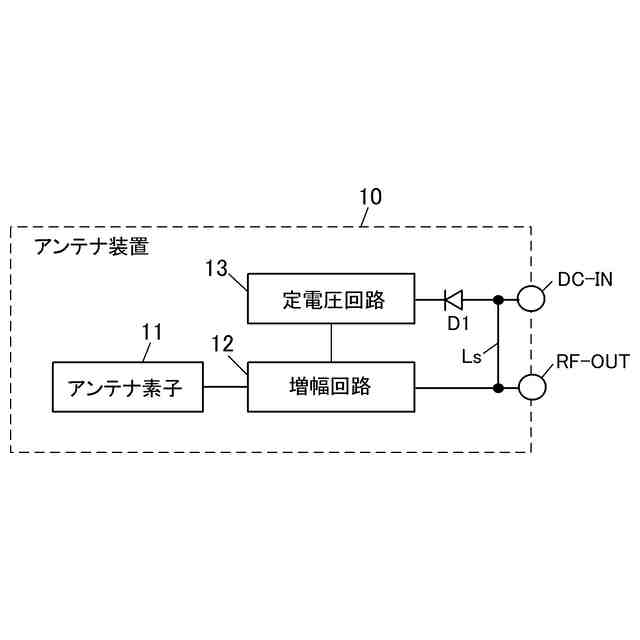

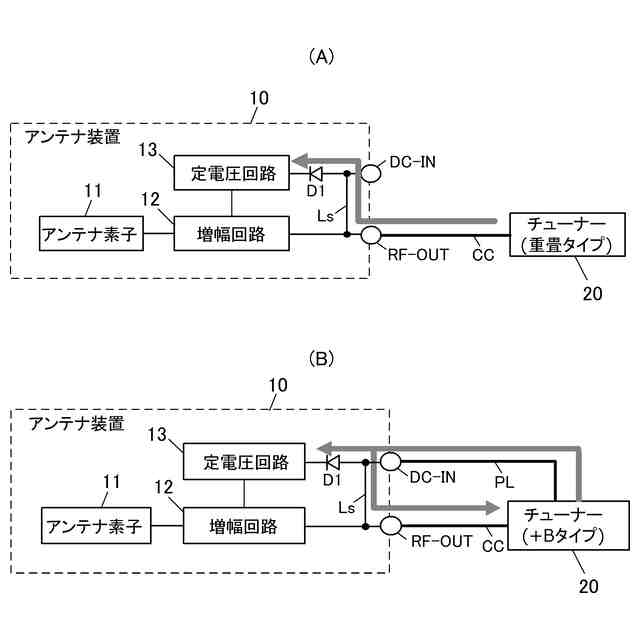

なお、＋Ｂタイプのチューナーと電源重畳タイプのいずれのタイプのチューナーに対しても使用可能にするため、図５（Ａ）に示す従来の＋Ｂタイプのアンテナ装置１０において、電源端子DC-INと信号端子RF-OUTとの間を直結するラインＬｓを設けた図６に示すような構成のアンテナ装置も考えられる。
（【００１１】以降は省略されています）
