公開番号2025154229
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057112
出願日2024-03-29
発明の名称バッテリパック、及び、作業用車両
出願人株式会社竹内製作所
代理人めぶき弁理士法人
主分類H01M 50/271 20210101AFI20251002BHJP(基本的電気素子)
要約【課題】電装品が収容された電装品収容室へのアクセスが容易であり、電装品のメンテナンス性が向上した作業用車両において使用するバッテリパックを提供すること。

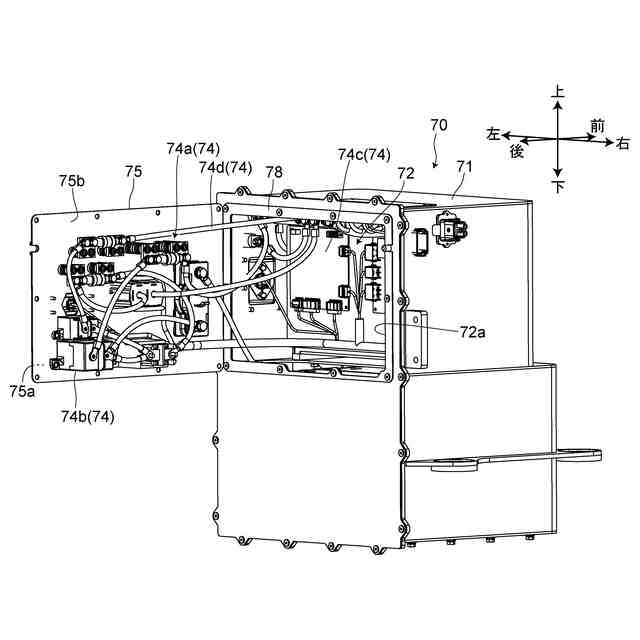

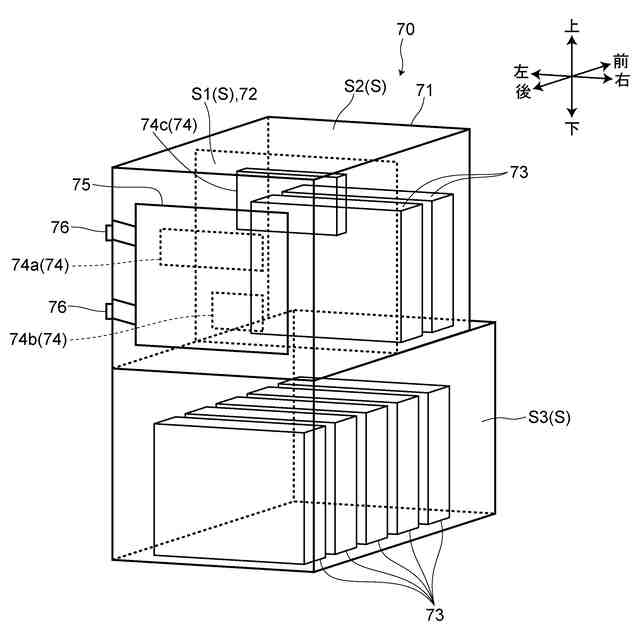

【解決手段】バッテリパック70は、バッテリモジュール73と、電装品74と、バッテリモジュール73及び電装品74を収容する筐体71とを備える。筐体71は、電装品74を収容する電装品収容室72を有し、電装品収容室72は、外部から電装品収容室72にアクセスすることを可能にする開口部72aと、開口部72aを塞ぐことが可能に構成されたメンテナンスカバー75と、を有し、メンテナンスカバー75は、ヒンジによって筐体71に取り付けられている。

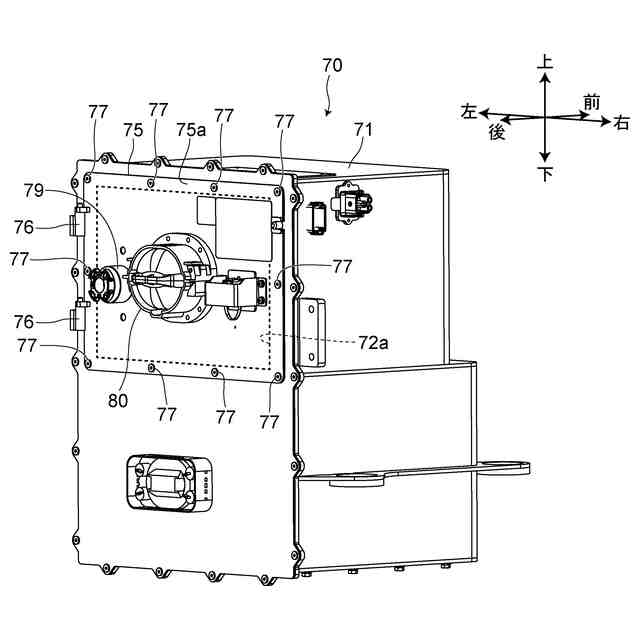

【選択図】図3
特許請求の範囲【請求項１】
バッテリモジュールと、電装品と、前記バッテリモジュール及び前記電装品を収容する筐体と、を備えるバッテリパックであって、
前記筐体は、前記電装品を収容する電装品収容室を有し、
前記電装品収容室は、外部から前記電装品収容室にアクセスすることを可能にする開口部と、前記開口部を塞ぐことが可能に構成されたメンテナンスカバーと、を有し、
前記メンテナンスカバーは、ヒンジによって前記筐体に取り付けられていること、を特徴とするバッテリパック。
続きを表示（約 620 文字）【請求項２】
請求項１に記載のバッテリパックであって、
前記電装品は、ヒューズ又はコンタクタを含み、
前記電装品は、前記メンテナンスカバーの前記電装品収容室に対向する面に配置されていること、を特徴とするバッテリパック。
【請求項３】
請求項１に記載のバッテリパックであって、
前記電装品は、集積回路が実装された基板を含み、
前記基板は、前記電装品収容室の壁に配置されていること、を特徴とするバッテリパック。
【請求項４】
請求項１に記載のバッテリパックであって、
前記メンテナンスカバーは、前記バッテリパックを作業用車両に載置したときに、前記作業用車両においてバッテリカバーを開けたときに形成される開口の下端より高い位置に配置されていること、を特徴とするバッテリパック。
【請求項５】
バッテリモジュールと、電装品と、前記バッテリモジュール及び前記電装品を収容する筐体と、を有するバッテリパックを備え、
前記筐体は、前記電装品を収容する電装品収容室を有し、
前記電装品収容室は、前記電装品収容室に外部からアクセスすることを可能とする開口部と、前記開口部を塞ぐことが可能に構成されたメンテナンスカバーと、を有し、
前記メンテナンスカバーは、ヒンジによって前記筐体に取り付けられていること、を特徴とする作業用車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリパック、及び、作業用車両に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

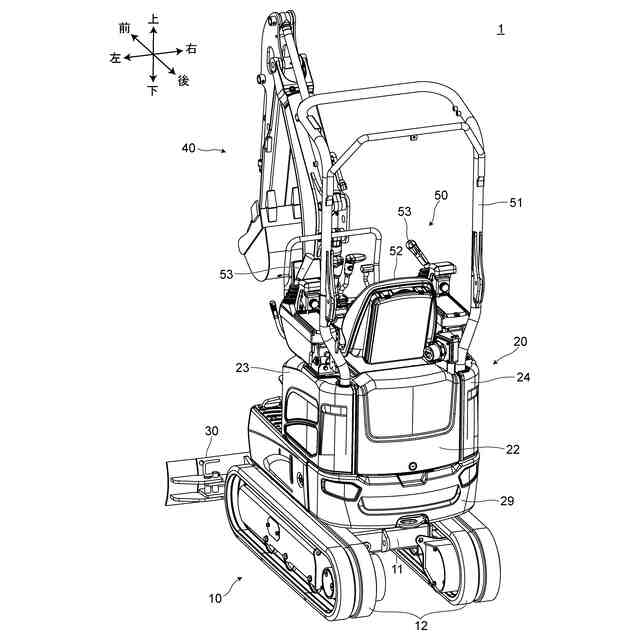

建設機械等の作業用車両の分野において、電動モータによって作業し、走行する作業用車両が普及し始めている。電動モータによって作業し、走行する作業用車両は、電動モータの電源として、バッテリパックが車両に搭載されている。
【０００３】

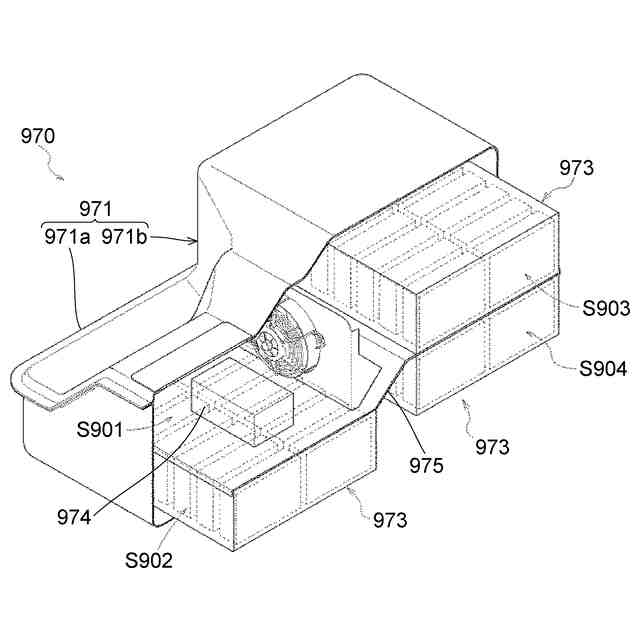

図７は、特許文献１に記載された、作業用車両に搭載されるバッテリパック９７０を説明するために示す図である。バッテリパック９７０は、前ケース部９７１ａと後ケース部９７１ｂとからなる密閉されたバッテリケース９７１と、前ケース部９７１ａの内部を上下方向で第１空間Ｓ９０１と第２空間Ｓ９０２とに区分けするとともに、後ケース部９７１ｂの内部を上下方向で第３空間Ｓ９０３と第４空間Ｓ９０４とに区分けする水平仕切り壁９７５と、電装ユニット９７４とバッテリモジュール９７３とを備える。
【０００４】
電装ユニット９７４は、第１空間Ｓ９０１と第２空間Ｓ９０２と第３空間Ｓ９０３と第４空間Ｓ９０４のうちのいずれか１つの空間に収容され、バッテリモジュール９７３は、第１空間Ｓ９０１と第２空間Ｓ９０２と第３空間Ｓ９０３と第４空間Ｓ９０４のうちの電装ユニット９７４を収容しない残りの空間に収容される。
【０００５】
バッテリパック９７０は、外部からの異物の侵入を抑制しながら、バッテリケース９７１の中の空間の温度を均一に保ち、各バッテリモジュールを効率的に動作させることができる。
【先行技術文献】
【特許文献】
【０００６】
特開２０１７－９１９６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１に記載されたバッテリパック９７０は、バッテリパック９７０の筐体内に配置された電装ユニット９７４のメンテナンスに関し、十分な配慮がなされているとは言い難い。
【０００８】
すなわち、電装ユニット９７４は、密閉された空間であるバッテリケース９７１の中に収容されており、バッテリパック９７０は、作業用車両の後輪が配置された位置から作業用車両の後端にかけた位置に配置されている。よって、電装ユニット９７４を作業用車両に乗せたままメンテナンスを行うためには、後輪が障害になる。このため、バッテリパックを作業用車両から取り外し、メンテナンス作業を行う必要があった。
【０００９】
電装ユニットのメンテナンスの都度、バッテリパックを作業用車両から取り外し、メンテナンス作業が終了した後、バッテリパックを作業用車両に搭載するのは、煩雑である。
【００１０】
本発明はこのような課題に鑑みてなされたものであり、電装品が収容された電装品収容室（電装品ユニット）へのアクセスが容易であり、電装品のメンテナンス性が向上したバッテリパックを提供すること、また、そのようなバッテリパックを備える作業用車両を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
