公開番号2025164547
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068585
出願日2024-04-19
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 15/00 20060101AFI20251023BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ASICを容易に交換できる画像形成装置を提供する。

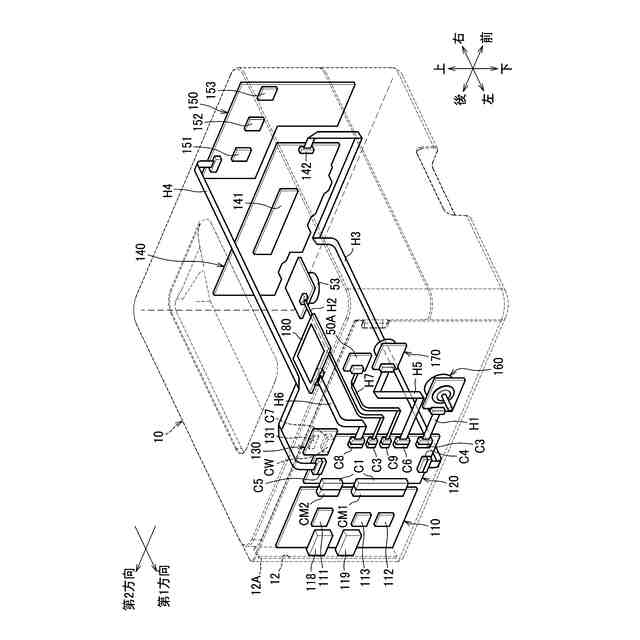

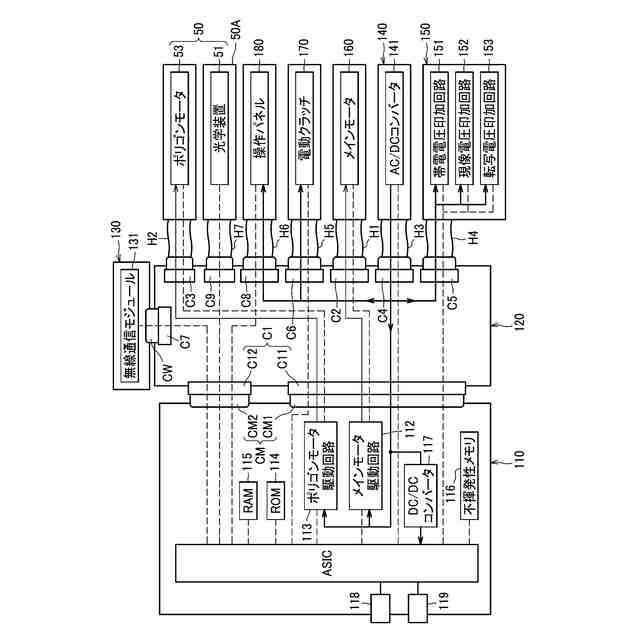

【解決手段】画像形成装置は、メインモータ160と、本体筐体10に着脱自在なメイン基板110と、コネクタ基板120とを備える。コネクタ基板120は、第1コネクタC1と、第2コネクタC2とを有する。第1コネクタC1には、メイン基板110がハーネスを介さずに直接接続されている。第2コネクタC2には、メインモータ160を接続する第1ハーネスH1の端子が接続されている。ASIC111は、第1コネクタC1および第2コネクタC2を介して、メインモータ160に制御信号を送信する。
【選択図】図3

特許請求の範囲【請求項１】
本体筐体と、
感光ドラムを有する画像形成部と、
前記画像形成部に駆動力を与えるメインモータと、
前記本体筐体に着脱自在に収容されるメイン基板であって、前記メインモータを制御するＡＳＩＣが配置されたメイン基板と、
第１コネクタと、第２コネクタと、を有するコネクタ基板であって、前記第１コネクタには、前記メイン基板がハーネスを介さずに直接接続され、前記第２コネクタには、前記メインモータを接続する第１ハーネスの端子が接続される、コネクタ基板と、を備え、
前記ＡＳＩＣは、前記第１コネクタおよび前記第２コネクタを介して、前記メインモータに制御信号を送信することを特徴とする画像形成装置。
続きを表示（約 2,000 文字）【請求項２】
前記画像形成部は、前記感光ドラムを露光する露光ユニットをさらに備え、
前記コネクタ基板は、前記露光ユニットを接続する第２ハーネスの端子が接続される第３コネクタをさらに有し、
前記ＡＳＩＣは、前記第１コネクタおよび前記第３コネクタを介して露光ユニットに制御信号を送信することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
商用電源から供給された交流電圧を第１電圧の直流電圧に変換するＡＣ／ＤＣコンバータが配置された低圧電源基板を備え、
前記コネクタ基板は、前記低圧電源基板を接続する第３ハーネスの端子が接続される第４コネクタが配置されたことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記メイン基板は、前記メインモータに駆動電力を出力するメインモータ駆動回路がさらに配置されており、
前記メインモータ駆動回路は、
前記ＡＣ／ＤＣコンバータから前記第４コネクタおよび前記第１コネクタを介して、第１電圧の直流電圧が供給され、
前記ＡＳＩＣから送られる制御信号に基づいて、前記メインモータに駆動電力を出力することを特徴とする請求項３に記載に画像形成装置。
【請求項５】
前記感光ドラムにトナーを供給する現像ローラと、
前記感光ドラムを帯電する帯電器と、
前記感光ドラムと共にシートにトナー像を転写する転写ローラと、をさらに備え、
前記ＡＳＩＣは、前記現像ローラ、前記帯電器および前記転写ローラに印加する電圧を制御することを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記画像形成部は、前記感光ドラムを露光する露光ユニットをさらに備え、
前記露光ユニットは、レーザ光を出射する光源装置と、レーザ光を偏向するポリゴンミラーと、前記ポリゴンミラーを回転させるポリゴンモータを有し、
前記メイン基板は、前記ポリゴンモータに駆動電力を出力するポリゴンモータ駆動回路をさらに有し、
前記ポリゴンモータ駆動回路は、
前記ＡＣ／ＤＣコンバータから前記第４コネクタおよび前記第１コネクタを介して、第１電圧の直流電圧が供給され、
前記ＡＳＩＣから前記第１コネクタおよび前記第３コネクタを介して送られる制御信号に基づいて、前記ポリゴンモータに駆動電力を出力することを特徴とする請求項３に記載に画像形成装置。
【請求項７】
前記帯電器に帯電電圧を印加する帯電電圧印加回路と、前記現像ローラに現像電圧を印加する現像電圧印加回路と、前記転写ローラに転写電圧を印加する転写電圧印加回路と、が配置された高圧電源基板であって、前記コネクタ基板と第４ハーネスを介して接続された高圧電源基板をさらに備え、
前記コネクタ基板は、前記第４ハーネスの端子が接続される第５コネクタを有し、
前記帯電電圧印加回路は、前記ＡＳＩＣから前記第１コネクタおよび前記第５コネクタを介して送られる制御信号に基づいて、帯電電圧を出力し、
前記現像電圧印加回路は、前記ＡＳＩＣから前記第１コネクタおよび前記第５コネクタを介して送られる制御信号に基づいて現像電圧を出力し、
前記転写電圧印加回路は、前記ＡＳＩＣから前記第１コネクタおよび前記第５コネクタを介して送られる制御信号に基づいて転写電圧を出力することを特徴とする請求項５に記載の画像形成装置。
【請求項８】
前記メインモータから駆動力を受けてシートを搬送する搬送ローラと、前記メインモータからの駆動力を前記搬送ローラに伝達する伝達状態と、前記メインモータからの駆動力を前記搬送ローラに伝達しない遮断状態との間で切り替え可能な電動クラッチと、をさらに備え、
前記コネクタ基板は、第６コネクタを有し、前記第６コネクタには、前記電動クラッチを接続する第５ハーネスの端子が接続され、
電動クラッチは、前記ＡＳＩＣから前記第１コネクタおよび前記第６コネクタを介して送られる制御信号に基づいて、前記伝達状態と前記遮断状態との間で切り替えられることを特徴とする請求項３に記載の画像形成装置。
【請求項９】
前記搬送ローラは、シートトレイに収容されたシートを感光ドラムに向けて送り出すピックアップローラを含むことを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記電動クラッチは、前記低圧電源基板から前記第４コネクタおよび前記第６コネクタを介して、第１コネクタを経由することなく、前記第１電圧の直流電圧が供給されることを特徴とする請求項８に記載に画像形成装置。
（【請求項１１】以降は省略されています）

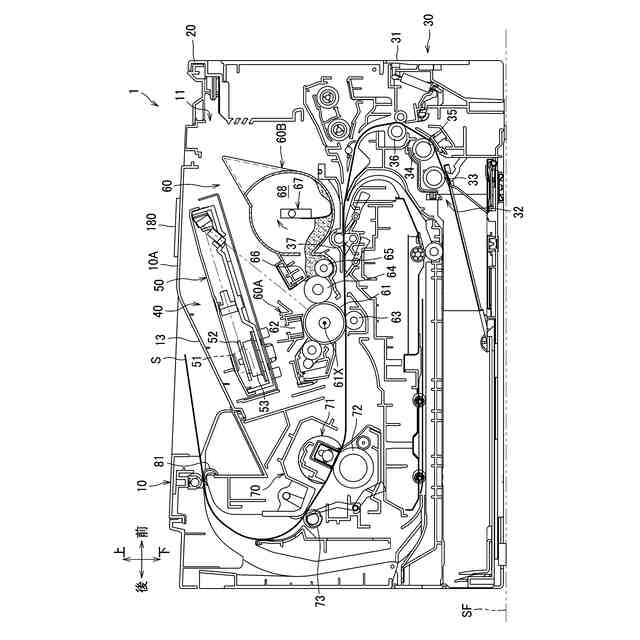

発明の詳細な説明【技術分野】
【０００１】
本発明は、着脱可能なメイン基板を備える画像形成装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、着脱可能なメイン基板を備える画像形成装置が知られている（特許文献１参照）。メイン基板は、画像形成装置を制御するＡＳＩＣ（主制御回路）が配置されている。メイン基板は、画像形成部や操作パネルなど、複数の電気部品と接続されており、ＡＳＩＣから複数の電気部品に制御信号や電力などが伝えられるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２４１９２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の画像形成装置では、ＡＳＩＣを有するメイン基板が、複数の電気部品と接続されているため、ＡＳＩＣを交換するためには、メイン基板と複数の電気部品との接続をすべて外す必要があった。電気部品を接続するハーネスをメイン基板から抜く際には、メイン基板を保持した状態でハーネスを外すという作業が必要になり、ＡＳＩＣを交換するのに手間がかかるという問題点があった。
【０００５】
そこで、本発明は、ＡＳＩＣを容易に交換できる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するため、本発明に係る画像形成装置は、本体筐体と、感光ドラムを有する画像形成部と、メインモータと、メイン基板と、コネクタ基板と、を備える。
露光ユニットは、感光ドラムを露光する。メインモータは、感光ドラムに駆動力を与える。メイン基板は、本体筐体に着脱自在に収容される。メイン基板は、露光ユニットおよびメインモータを制御するＡＳＩＣが配置されている。コネクタ基板は、第１コネクタと、第２コネクタとを有する。第１コネクタには、メイン基板がハーネスを介さずに直接接続されている。第２コネクタには、メインモータを接続する第１ハーネスの端子が接続されている。
ＡＳＩＣは、第１コネクタおよび第２コネクタを介して、メインモータに制御信号を送信する。
【０００７】
ＡＳＩＣが配置されたメイン基板を交換するときには、第１ハーネスの端子を外す必要がないため、ＡＳＩＣを容易に交換できる。
【０００８】
また、画像形成部は、感光ドラムを露光する露光ユニットをさらに備えていてもよい。そして、コネクタ基板は、露光ユニットを接続する第２ハーネスの端子が接続される第３コネクタをさらに有し、ＡＳＩＣは、第１コネクタおよび第３コネクタを介して露光ユニットに制御信号を送信する構成としてもよい。
【０００９】
ＡＳＩＣが配置されたメイン基板を交換するときには、第２ハーネスの端子を外す必要がないため、ＡＳＩＣを容易に交換できる。
【００１０】
また、商用電源から供給された交流電圧を第１電圧の直流電圧に変換するＡＣ／ＤＣコンバータが配置された低圧電源基板を備えていてもよい。そして、コネクタ基板は、低圧電源基板を接続する第３ハーネスの端子が接続される第４コネクタが配置されていてもよい。
（【００１１】以降は省略されています）
