特許ウォッチ

公開番号2025004990
公報種別公開特許公報(A)
公開日2025-01-16
出願番号2023104942
出願日2023-06-27
発明の名称仕切り装置
出願人公立大学法人札幌市立大学
代理人弁理士法人ATEN
主分類E04B 2/74 20060101AFI20250108BHJP(建築物)
要約【課題】仕切られた空間の一方側を他方側から視覚的にある程度遮断しつつ、両空間の間の採光を確保する。

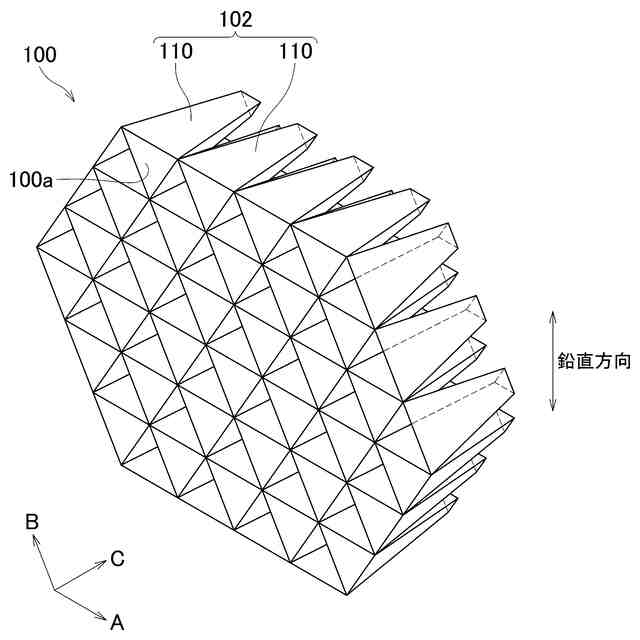

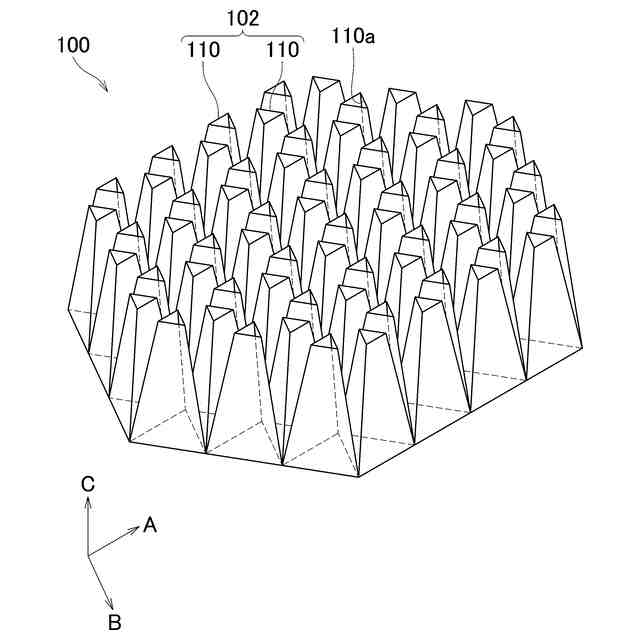

【解決手段】仕切り装置100は、格子状に並んだ複数の単位ユニット110によって構成された仕切り壁102を有している。単位ユニット110は、三角錐台の形状を有しており、三角錐台の高さ方向に沿って仕切り壁102を貫通した貫通孔110aを規定している。複数の単位ユニット110は、鉛直方向及び水平方向のそれぞれに関して分布している。これにより、複数の貫通孔110aが鉛直方向及び水平方向のそれぞれに関して分布している。各貫通孔110aの内表面は鏡面を形成している。
【選択図】図1
特許請求の範囲【請求項１】
光が通過可能な貫通孔が鉛直方向と交差する交差方向に沿って貫通した壁部を備えており、
鉛直方向及び水平方向のそれぞれに関して複数の前記貫通孔が分布しており、
前記複数の貫通孔のそれぞれにおける内表面の少なくとも一部が鏡面であることを特徴とする仕切り装置。
続きを表示（約 370 文字）【請求項２】
前記壁部が、前記複数の貫通孔のそれぞれを規定する管構造を形成する板部を有していることを特徴とする請求項１に記載の仕切り装置。
【請求項３】
前記複数の貫通孔の少なくともいずれかの鏡面が前記交差方向に対して傾斜していることを特徴とする請求項１又は２に記載の仕切り装置。
【請求項４】

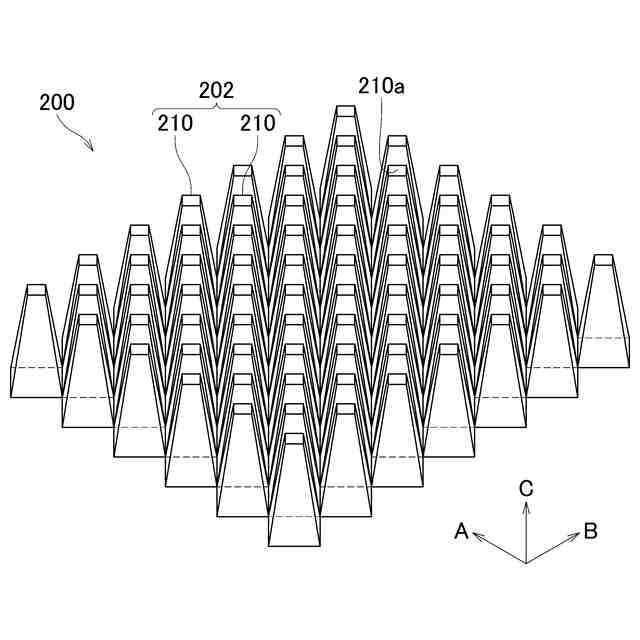

前記貫通孔の形状が、高さ方向が前記交差方向に沿った円錐台状又は角錐台状であることを特徴とする請求項３に記載の仕切り装置。
【請求項５】
前記複数の貫通孔の少なくともいずれかの鏡面が曲面であることを特徴とする請求項１又は２に記載の仕切り装置。
【請求項６】

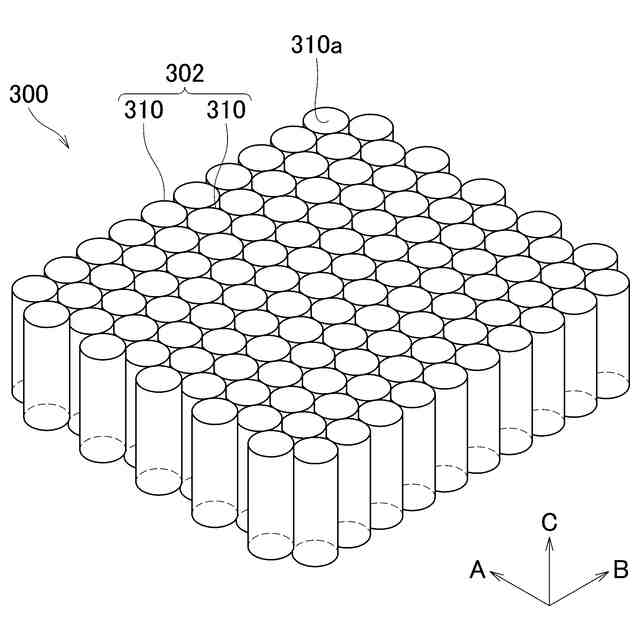

前記貫通孔の形状が、高さ方向が前記交差方向に沿った円錐台状又は円柱状であることを特徴とする請求項５に記載の仕切り装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空間を仕切る仕切り装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、屋内・屋外を問わず、空間を仕切るための仕切り装置が用いられる。特許文献１の装置はその一例である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５５９５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
空間を仕切る機能のみならず、仕切られた空間の一方側を他方側から視覚的に遮断する機能が仕切り装置に求められることがある。このような場合、一般的には、光を遮断することで視覚的な遮断が確保される。つまり、視覚的な遮断のために採光が犠牲となることが多い。
【０００５】
本発明の目的は、仕切られた空間の一方側を他方側から視覚的にある程度遮断しつつ、両空間の間の採光を確保した仕切り装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の仕切り装置は、光が通過可能な貫通孔が鉛直方向と交差する交差方向に沿って貫通した壁部を備えており、鉛直方向及び水平方向のそれぞれに関して複数の前記貫通孔が分布しており、前記複数の貫通孔のそれぞれにおける内表面の少なくとも一部が鏡面である。
【０００７】
本発明によると、光が通過可能な複数の貫通孔により採光が確保されている。一方で、当該装置の一方側をこれら複数の貫通孔を通じて他方側から見た光景が、各貫通孔の内表面の鏡面により乱雑化する。このため、仕切られた空間の一方側を他方側から視覚的にある程度遮断することができる。
【０００８】

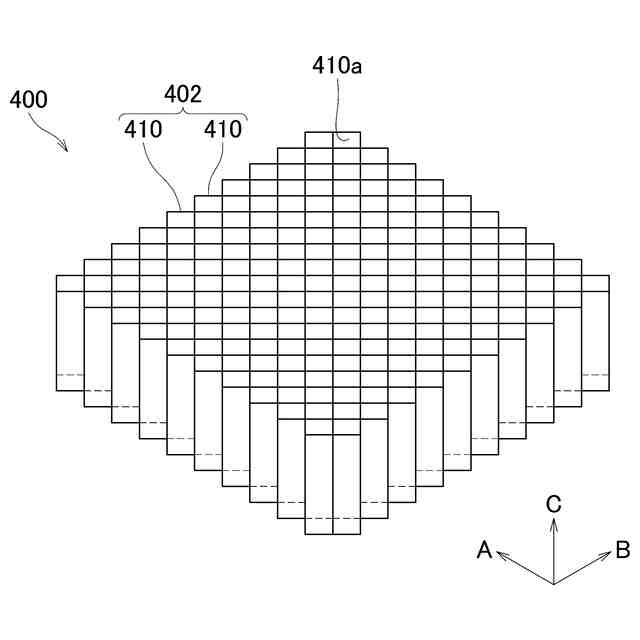

また、本発明においては、前記壁部が、前記複数の貫通孔のそれぞれを規定する管構造を形成する複数の板部を有していることが好ましい。これによると、本発明の仕切り装置が簡易な構造で実現する。
【０００９】
また、本発明においては、前記複数の貫通孔の少なくともいずれかの鏡面が前記交差方向に対して傾斜していることが好ましい。これによると、貫通孔の鏡面が傾斜していることでその鏡面による光景の乱雑化の程度が高くなる。よって、視覚的な遮断の効果が向上する。
【００１０】
また、本発明においては、前記貫通孔の形状が、高さ方向が前記交差方向に沿った円錐台状又は角錐台状であることが好ましい。これによると、貫通孔の形状が円錐台状又は角錐台状であることで貫通孔の内表面が傾斜する。このため、視覚的な遮断の効果が向上する。
（【００１１】以降は省略されています）
