発明の名称電気自動車
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類B60K 1/04 20190101AFI20250509BHJP(車両一般)
要約【課題】本明細書は、複数の充電ポートを備えた電気自動車に関し、充電ポートの安全性を高める技術を提供する。
【解決手段】本明細書が開示する電気自動車は、バッテリと、複数の充電ポートを備える。それぞれの充電ポートは、バッテリに電力を供給する充電装置の充電プラグを接続することができる。それぞれの充電ポートには蓋がついている。本明細書が開示する電気自動車では、いずれかの充電ポートの蓋が開いている間、残りの充電ポートの蓋がロックされる。本明細書が開示する電気自動車では、複数の蓋が同時に開くことがないので、高い安全性が確保される。
【選択図】図3
特許請求の範囲【請求項１】
バッテリと、
蓋つきの複数の充電ポートであって、前記バッテリに電力を供給する電源の充電プラグが接続可能な複数の充電ポートと、
を備えており、
いずれかの前記充電ポートの前記蓋が開いている間、残りの前記充電ポートの前記蓋がロックされる、電気自動車。
続きを表示（約 240 文字）【請求項２】
少なくとも一つの前記充電ポートの前記蓋は、前記電源から当該電気自動車への通信をトリガとして開かれる、請求項１に記載の電気自動車。
【請求項３】
前記少なくとも一つの前記充電ポートは、前記電気自動車の底に設けられており、別の少なくとも一つの前記充電ポートは、前記電気自動車の底以外に設けられている、請求項２に記載の電気自動車。
【請求項４】
少なくとも２個の前記充電ポートが電気的に直結されている、請求項１に記載の電気自動車。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、電気自動車に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
電気自動車は、車輪を駆動する電気モータと、電気モータに電力を供給するバッテリを備える。外部の電源でバッテリを充電することのできる電気自動車は、電源の充電プラグを接続する充電ポートを備えている。特許文献１に開示された電気自動車は、複数の充電ポートを備えている。それぞれの充電ポートには、蓋が備えられている。特許文献１の電気自動車では、複数の蓋が開いている場合、電気自動車のコントローラは安全確保のために充電を禁止する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－３９３３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の電気自動車では、複数の蓋が同時に開かれ得る。複数の蓋が同時には開かないようにすれば、より高い安全性を確保することができる。
【課題を解決するための手段】
【０００５】
本明細書が開示する電気自動車は、バッテリと、複数の充電ポートを備える。それぞれの充電ポートは、バッテリに電力を供給する充電装置の充電プラグを接続することができる。それぞれの充電ポートには蓋がついている。本明細書が開示する電気自動車では、いずれかの充電ポートの蓋が開いている間、残りの充電ポートの蓋がロックされる。本明細書が開示する電気自動車では、複数の蓋が同時に開くことがないので、高い安全性が確保される。
【０００６】
本明細書が開示する技術の詳細とさらなる改良は以下の「発明を実施するための形態」にて説明する。
【図面の簡単な説明】
【０００７】
実施例の電気自動車の平面図である。

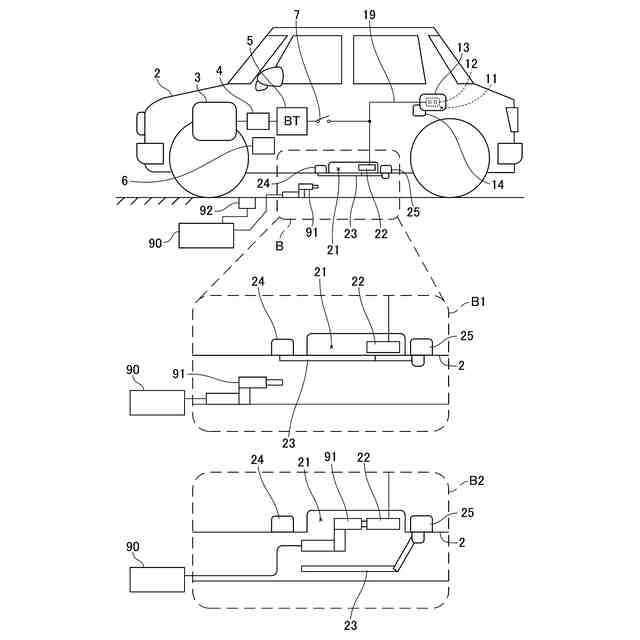

実施例の電気自動車の側面図である。

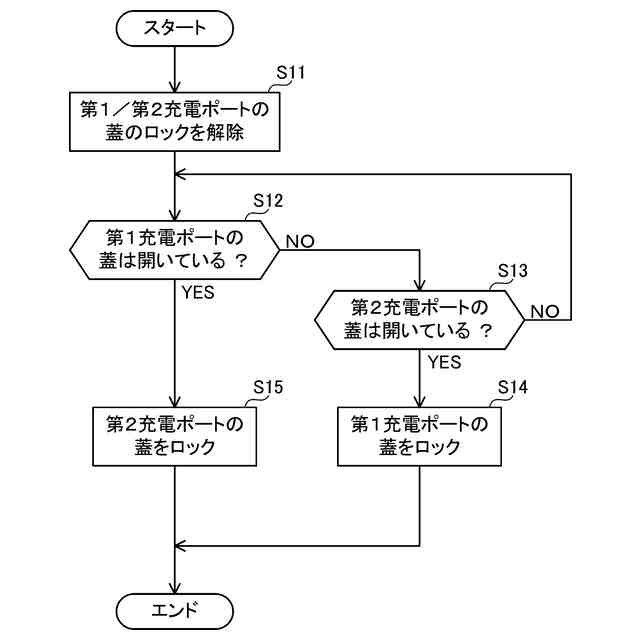

実施例の電気自動車のコントローラが実行する蓋制御のフローチャートである。

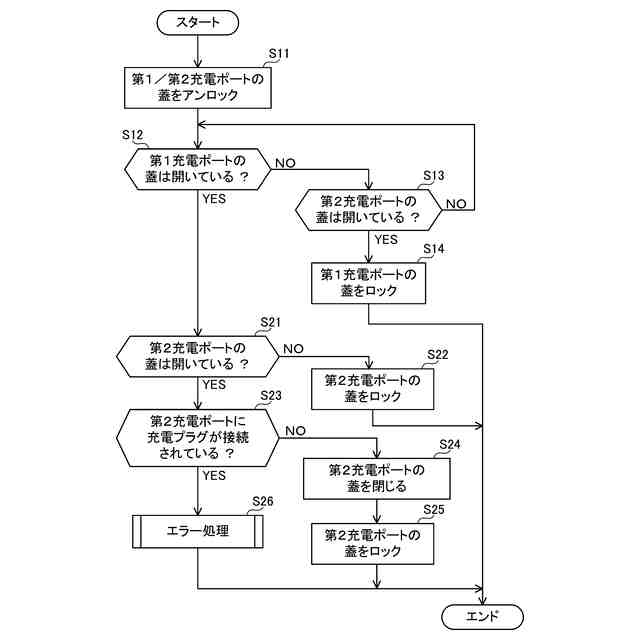

蓋制御の変形例のフローチャートである。
【発明を実施するための形態】
【０００８】
図面を参照して実施例の電気自動車２を説明する。図１に電気自動車２の平面図を示し、図２に電気自動車２の側面図を示す。
【０００９】
電気自動車２は、車輪を駆動する電気モータ３、インバータ４、バッテリ５、コントローラ６を備える。バッテリ５は、電気モータ３に電力を供給する。バッテリ５の直流電力はインバータ４によって交流電力に変換された後に電気モータ３へ供給される。バッテリ５とインバータ４の間に昇圧コンバータが接続される場合もある。
【００１０】
バッテリ５は、電気自動車２の外の電源で充電することができる。電気自動車２は、複数の充電ポート（第１充電ポート１２と第２充電ポート２２）を備えている。第１充電ポート１２と第２充電ポート２２は、共通電力ケーブル１９とリレー７を介してバッテリ５に接続されている。第１充電ポート１２または第２充電ポート２２に外部電源の充電プラグが接続され、リレー７が閉じられると、外部電源の電力がバッテリ５へ供給される。すなわち、外部電源でバッテリ５が充電される。
