公開番号2025098723
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215051
出願日2023-12-20
発明の名称通信装置、制御方法、及び、プログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 28/12 20090101AFI20250625BHJP(電気通信技術)
要約【課題】Preemption動作の利便性を向上する技術を提供すること。
【解決手段】 IEEE 802.11シリーズの規格に対応した通信装置は、第1の他の通信装置へデータフレームを送信するために確保した送信機会(TXOP)期間において第1の他の通信装置と通信する通信手段を有し、第1の他の通信装置から受信した信号に基づいて、第1の他の通信装置とは異なる第2の他の通信装置によるTXOP期間における送信を第1の他の通信装置が許可するか否かを判定し、第2の他の通信装置によるTXOP期間における送信を第1の他の通信装置が許可すると判定した場合に、TXOP期間において通信装置が第1の他の通信装置へ宛てたフレームのいずれかを送信する前の待機時間を、第2の他の通信装置によるTXOP期間における送信を第1の他の通信装置が許可しないと判断した場合の待機時間より長く設定する。

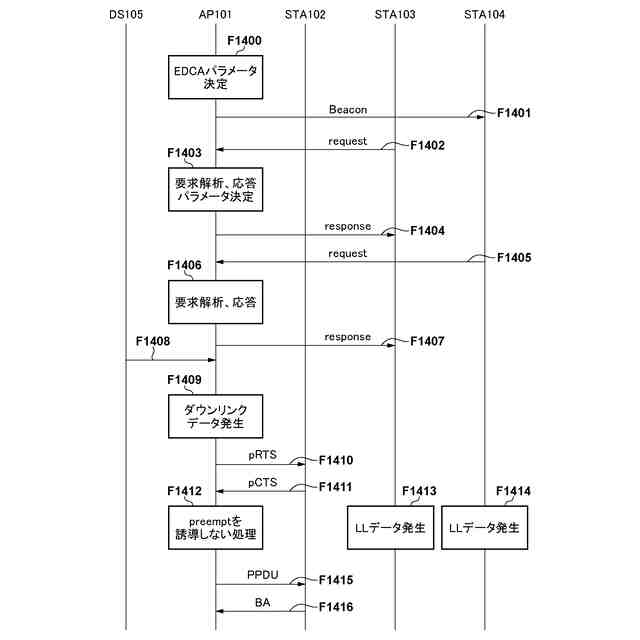

【選択図】図14A
特許請求の範囲【請求項１】
ＩＥＥＥ８０２．１１シリーズの規格に対応した通信装置であって、
第１の他の通信装置へデータフレームを送信するために確保した送信機会（ＴＸＯＰ）期間において前記第１の他の通信装置と通信する通信手段と、
前記第１の他の通信装置から受信した信号に基づいて、前記第１の他の通信装置とは異なる第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可するか否かを判定する判定手段と、
前記判定手段で、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可すると判定した場合に、前記ＴＸＯＰ期間において前記通信装置が前記第１の他の通信装置へ宛てたフレームのいずれかを送信する前の待機時間を、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可しないと判断した場合の待機時間より長く設定する通信制御手段と、
を備える通信装置。
続きを表示（約 1,900 文字）【請求項２】
前記通信手段は、
前記第２の他の通信装置による前記ＴＸＯＰ期間における送信の許可を要求する許可要求を前記第１の他の通信装置へ送信し、
前記許可要求への応答を前記第１の他の通信装置から受信し、
前記判定手段は、前記通信手段で受信した前記応答に基づいて、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可するか否かを判定する、請求項１に記載の通信装置。
【請求項３】
前記通信手段は、前記許可要求として前記ＴＸＯＰ期間の確保を要求する占有要求フレームを送信し、
前記判定手段は、
前記占有要求フレームに対する応答としてＣｌｅａｒＴｏＳｅｎｄ（ＣＴＳ）フレームを受信した場合に、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可しないと判定し、
前記占有要求フレームに対する応答として前記ＣＴＳフレームとは異なる占有応答フレームを受信した場合に、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可すると判定する、請求項２に記載の通信装置。
【請求項４】
前記通信手段は、前記許可要求として前記ＴＸＯＰ期間の確保を要求する占有要求フレームを送信し、前記占有要求フレームに対する応答として占有応答フレームを受信し、
前記判定手段は、受信した前記占有応答フレームが所定の情報を含むと判定した場合に、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可すると判定する、請求項２に記載の通信装置。
【請求項５】
前記占有要求フレームおよび前記占有応答フレームは、それぞれＲｅｑｕｅｓｔＴｏＳｅｎｄ（ＲＴＳ）フレームまたはＣｌｅａｒＴｏＳｅｎｄ（ＣＴＳ）フレームと媒体アクセス制御（ＭＡＣ）フレームのＴｙｐｅフィールド、Ｓｕｂｔｙｐｅフィールド、およびＣｏｎｔｒｏｌＦｒａｍｅＥｘｔｅｎｓｉｏｎフィールドの少なくともいずれかが異なる、請求項３または４に記載の通信装置。
【請求項６】
前記通信手段は、前記許可要求としてＲｅｑｕｅｓｔＴｏＳｅｎｄ（ＲＴＳ）フレームを送信し、前記応答としてＣｌｅａｒＴｏＳｅｎｄ（ＣＴＳ）フレームを受信し、
前記判定手段は、受信した前記ＣＴＳフレームが所定の情報を含むと判定した場合に、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可すると判定する、請求項２に記載の通信装置。
【請求項７】
前記判定手段は、前記通信手段で前記第１の他の通信装置へ前記ＴＸＯＰ期間内に送信したデータフレームへの応答としてＢｌｏｃｋＡＣＫ（ＢＡ）フレームを受信した場合に、受信した前記ＢＡフレームに基づいて、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可するか否かを判定する、請求項１に記載の通信装置。
【請求項８】
前記通信手段は、
前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を要求する送信要求を前記第２の他の通信装置から受信し、
前記送信要求への応答として、前記ＴＸＯＰ期間において前記第２の他の通信装置による送信が許可される場合に媒体にアクセスするために使用されるＥｎｈａｎｃｅｄＤｉｓｔｒｉｂｕｔｅｄＣｈａｎｎｅｌＡｃｃｅｓｓ（ＥＤＣＡ）パラメータを前記第２の他の通信装置へ送信する、
請求項１に記載の通信装置。
【請求項９】
前記ＥＤＣＡパラメータは、０より大きい値のＡｒｂｉｔｒａｔｉｏｎＩｎｔｅｒＦｒａｍｅＳｐａｃｅＮｕｍｂｅｒ（ＡＩＦＳＮ）を含む、請求項８に記載の通信装置。
【請求項１０】
前記通信制御手段は、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可すると前記判定手段で判定した場合に、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可しないと前記判定手段が判定した場合より、前記ＴＸＯＰ期間において前記通信装置から前記第１の他の通信装置へ送信されるデータフレームの最大長を短く設定することを特徴とする請求項１に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＩＥＥＥ８０２．１１シリーズの規格に対応する通信装置、制御方法、及び、プログラムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
無線ＬＡＮ（ＷｉｒｅｌｅｓｓＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ、以下、ＷＬＡＮ）に関する通信規格としてＩＥＥＥ８０２．１１シリーズの規格が知られている。最新規格であるＩＥＥＥ８０２．１１ｂｅ規格では、マルチリンク（Ｍｕｌｔｉ－Ｌｉｎｋ）技術を用いて、高いピークスループットに加え、低遅延通信を実現している（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０２１／０２１１３７５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
現在、ＩＥＥＥでは、８０２．１１ｂｅの後継規格制定のためにＩＥＥＥ８０２．１１ｂｎＴＧ（ＴａｓｋＧｒｏｕｐ）を立ち上げ、より一層の信頼性向上を目指している。ここで、ＩＥＥＥ８０２．１１ｂｎＴＧの検討対象のひとつは、低遅延（ＬｏｗＬａｔｅｎｃｙ）通信（ＬＬ通信）である。このＬＬ通信では、送信機会（ＴＸＯＰ）を獲得した第一の通信装置（ＴＸＯＰホルダ）と第二の通信装置（ＴＸＯＰレスポンダ）とが通信を実行している期間であっても、第三の通信装置が割り込んで送信すべき場合がある。このような第三の通信装置による割り込みの通信はＰｒｅｅｍｐｔｉｏｎ動作と呼ばれる。第三の通信装置がＴＸＯＰ期間の経過を待って送信を行うとＬＬ通信の遅延要件を満たせない場合であっても、Ｐｒｅｅｍｐｉｏｎｔ動作に係る送信（Ｐｒｅｅｍｐｔｉｏｎ送信）によって第三の通信装置のＬＬ通信の遅延要求を満たすことができる。一方、送信機会を獲得した第一の通信装置と第二の通信装置との間の通信はＰｒｅｅｍｐｔｉｏｎ送信によって遅延するため、Ｐｒｅｅｍｐｔｉｏｎ送信を許可すべきではない場合があることが課題であった。
【０００５】
本発明では上記課題に鑑みてなされたものであり、Ｐｒｅｅｍｐｔｉｏｎ動作の利便性を向上する技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前述した課題を解決するために、本発明の通信装置は、
ＩＥＥＥ８０２．１１シリーズの規格に対応した通信装置であって、
第１の他の通信装置へデータフレームを送信するために確保した送信機会（ＴＸＯＰ）期間において前記第１の他の通信装置と通信する通信手段と、
前記第１の他の通信装置から受信した信号に基づいて、前記第１の他の通信装置とは異なる第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可するか否かを判定する判定手段と、
前記判定手段で、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可すると判定した場合に、前記ＴＸＯＰ期間において前記通信装置が前記第１の他の通信装置へ宛てたフレームのいずれかを送信する前の待機時間を、前記第２の他の通信装置による前記ＴＸＯＰ期間における送信を前記第１の他の通信装置が許可しないと判断した場合の待機時間より長く設定する通信制御手段と、
を備える。
【発明の効果】
【０００７】
本発明によれば、Ｐｒｅｅｍｐｔｉｏｎ動作の利便性を向上する技術を提供することができる。
【図面の簡単な説明】
【０００８】

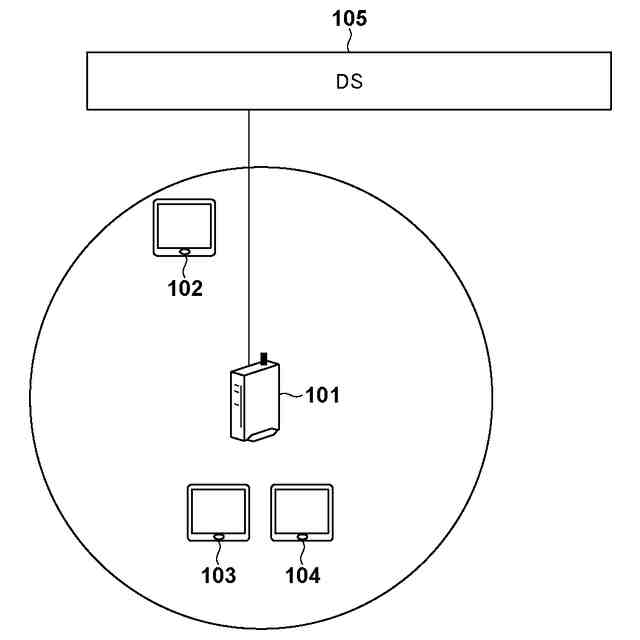

本実施形態に係る無線通信システムの構成図
本実施形態に係る通信装置のハードウェア構成図

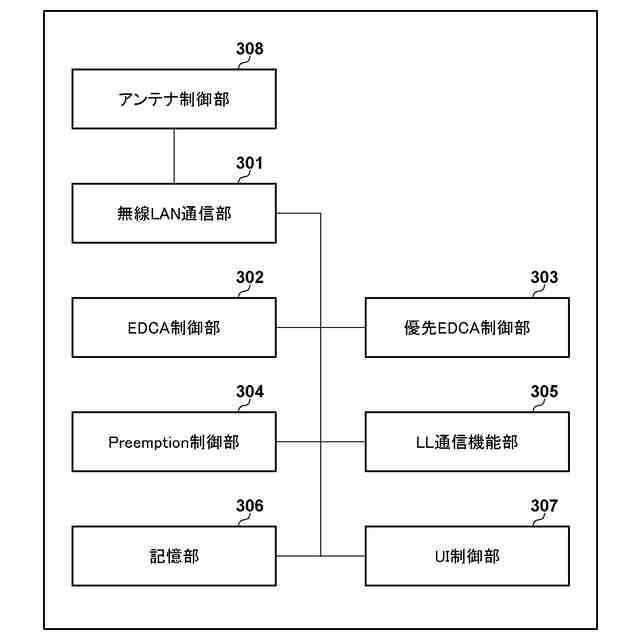

本実施形態に係る通信装置のソフトウェア構成図
（ａ）はＭＡＣフレームの構造を示す図、（ｂ）はＦｒａｍｅＣｏｎｔｒｏｌフィールドの構造を示す図

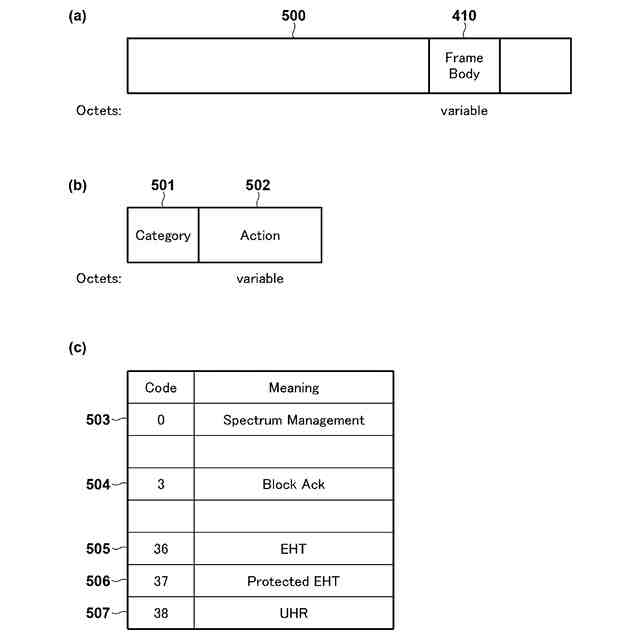

（ａ）はＰｒｅｅｍｐｔｉｏｎ要求／応答のＡｃｔｉｏｎフレーム構造を示す図、（ｂ）はＡｃｔｉｏｎフィールドの構造を示す図、（ｃ）はカテゴリ値のリストを示す図
（ｄ）は「ＵＨＲ」向けのＣａｔｅｇｏｒｙが設定されたフレーム構造を示す図、（ｅ）はＡｃｔｉｏｎフィールドの構造を示す図、（ｆ）はＰｒｅｅｍｐｔｉｏｎ要求のフレーム構造を示す図、（ｇ）はＰｒｅｅｍｐｔｉｏｎ応答のフレーム構造を示す図

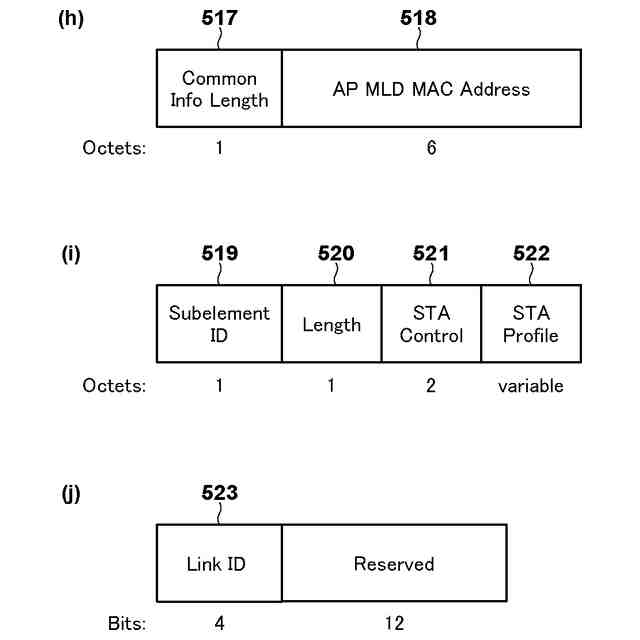

（ｈ）はＭｕｌｔｉ－ＬｉｎｋＥｌｅｍｅｎｔに含まれるＣｏｍｍｏｎＩｎｆｏの構造を示す図、（ｉ）はＳＴＡごとのプロファイルサブエレメントの構造を示す図、（ｊ）はＳＴＡＣｏｎｔｒｏｌの構造を示す図
（ｋ）はＥＤＣＡパラメータセットエレメントの構造を示す図、（ｌ）はＰａｒａｍｅｔｅｒＲｅｃｏｒｄの構造を示す図、（ｍ）はＡＣＩ／ＡＩＦＳＮの構造を示す図、（ｎ）はＡＣＩとアクセスカテゴリの対応を示す図
（ａ）はＭＡＣフレームのＴｙｐｅとＳｕｂｔｙｐｅの対応を示す図、（ｂ）はＴｙｐｅ、ＳｕｂｔｙｐｅとＣｏｎｔｒｏｌＦｒａｍｅＥｘｔｅｎｓｉｏｎの対応を示す図
（ｃ）はｐＲＴＳの構造を示す図、（ｄ）はｐＣＴＳの構造を示す図
（ａ）はＢｌｏｃｋＡＣＫ（ＢＡ）のＭＡＣフレームの構造を示す図、（ｂ）はＢＡＣｏｎｔｒｏｌの構造を示す図
ＡＰが実行する処理を示すフローチャート
ＡＰが実行するダウンリンク処理を示すフローチャート
ＡＰが実行するダウンリンク処理を示すフローチャート
ＴＸＯＰレスポンダ（ＳＴＡ）が実行する処理フロー
Ｐｒｅｅｍｐｔｉｏｎ要求ＳＴＡが実行する処理を示すフローチャート
Ｐｒｅｅｍｐｔｉｏｎ要求ＳＴＡが実行するｐＲＴＳ受信時の処理を示すフローチャート
Ｐｒｅｅｍｐｔｉｏｎ要求ＳＴＡが実行するＰｒｅｅｍｐｔｉｏｎ送信処理を示すフローチャート
実施例１～４に係る処理の一例を示すシーケンス図
実施例１～４に係る処理の一例を示すシーケンス図
実施例５に係る処理の一例を示すシーケンス図
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
図１を用いて、本実施形態に係るシステムの構成を説明する。無線通信システム１は、アクセスポイント（ＡＰ）１０１および分散システム（ＤＳ）１０５を含む。
（【００１１】以降は省略されています）
