公開番号2025101369
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218178
出願日2023-12-25
発明の名称プーリー機構、プーリー機構付きモータ、重量選別機、及び調整方法
出願人アンリツ株式会社
代理人弁理士法人栄光事務所
主分類H02K 7/10 20060101AFI20250630BHJP(電力の発電,変換,配電)
要約【課題】モータの振動を抑制できるプーリー機構、プーリー機構付きモータ、重量選別機、及び調整方法を提供する。
【解決手段】プーリー機構9は、秤量用ベルトコンベア3の駆動源となるモータ8の回転軸82に取り付けられる。プーリー機構9は、モータ8の駆動力を秤量用ベルトコンベア3に伝達する駆動ベルト6が取り付けられるプーリー本体91と、モータ8の回転中心と、プーリー機構9を取り付けたモータ8の重心と、のズレであるアンバランス量が調整可能な調整リング部93と、を備えている。

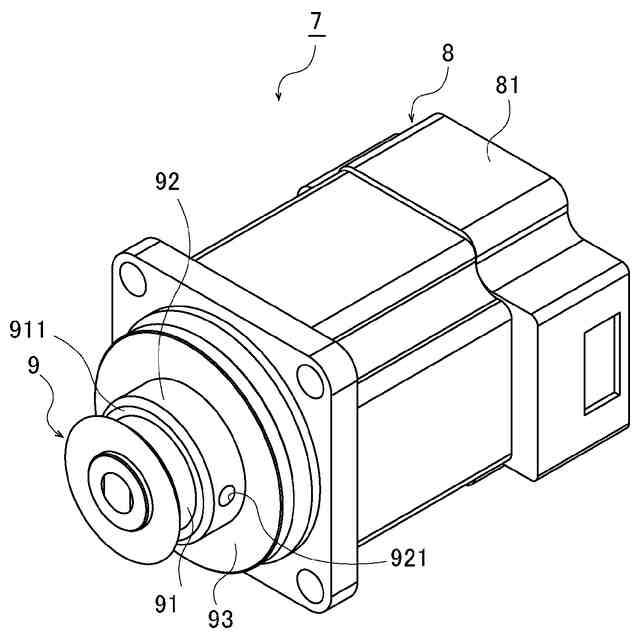

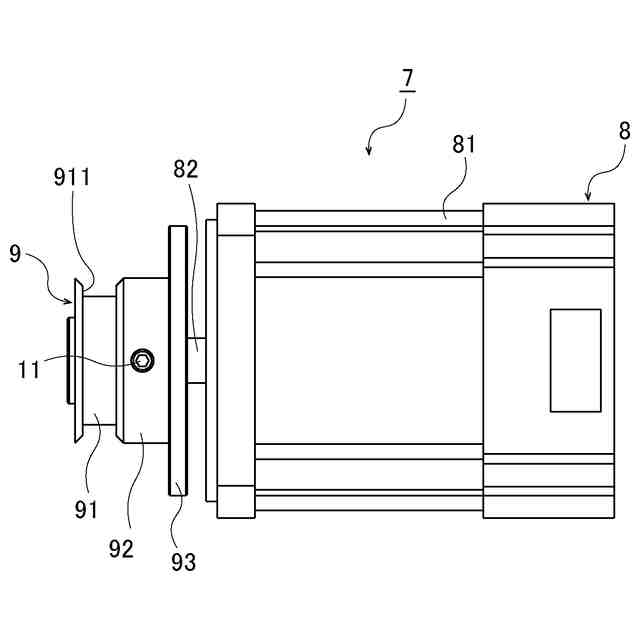

【選択図】図3
特許請求の範囲【請求項１】
重量が計量される物品（１０）を搬送する秤量用ベルトコンベア（３）の駆動源となるモータ（８）の回転軸（８２）に取り付けられるプーリー機構（９）であって、
前記モータの駆動力を前記秤量用ベルトコンベアに伝達する駆動ベルト（６）が取り付けられるプーリー本体（９１）と、
前記プーリー機構を取り付けた前記モータの重心位置が調整可能な調整部（９３）と、を備えた、
プーリー機構。
続きを表示（約 870 文字）【請求項２】
請求項１に記載のプーリー機構において、
前記調整部は、前記プーリー本体よりも前記モータ側に設けられた、
プーリー機構。
【請求項３】
請求項２に記載のプーリー機構において、
前記調整部は、前記プーリー本体よりも前記回転軸と交差する方向に突出するリング状に設けられた、
プーリー機構。
【請求項４】
請求項１に記載のプーリー機構において、
前記プーリー本体と前記調整部とが一体に設けられた、
プーリー機構。
【請求項５】
請求項１～４の何れか１項に記載のプーリー機構（９）と、
前記プーリー機構が回転軸（８２）に取り付けられた、重量が計量される物品（１０）を搬送する秤量用ベルトコンベアの駆動源となるモータ（８）と、を備えた、
プーリー機構付きモータ（７）。
【請求項６】
重量が計量される物品（１０）を搬送する秤量用ベルトコンベア（３）と、
前記秤量用ベルトコンベアの駆動源となるモータ（８）と、
前記モータの回転軸に取り付けられる請求項１～４の何れか１項に記載のプーリー機構（９）と、
前記秤量用ベルトコンベアと前記プーリー機構とに取り付けられた駆動ベルト（６）と、
前記秤量用ベルトコンベアにより搬送される前記物品を計量する秤量部（５）と、を備えた
重量選別機。
【請求項７】
重量が計量される物品を搬送する秤量用ベルトコンベアの駆動源となるモータと、前記モータの回転軸に取り付けられる請求項１～４の何れか１項に記載のプーリー機構と、を備えたプーリー機構付きモータの回転中心と重心とのズレであるアンバランス量を調整する調整方法であって、
前記モータに前記プーリー機構を取り付ける工程と、
前記プーリー機構の前記調整部により重心位置を調整して、前記アンバランス量を調整する工程と、を備えた、
調整方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プーリー機構、プーリー機構付きモータ、重量選別機、及び調整方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

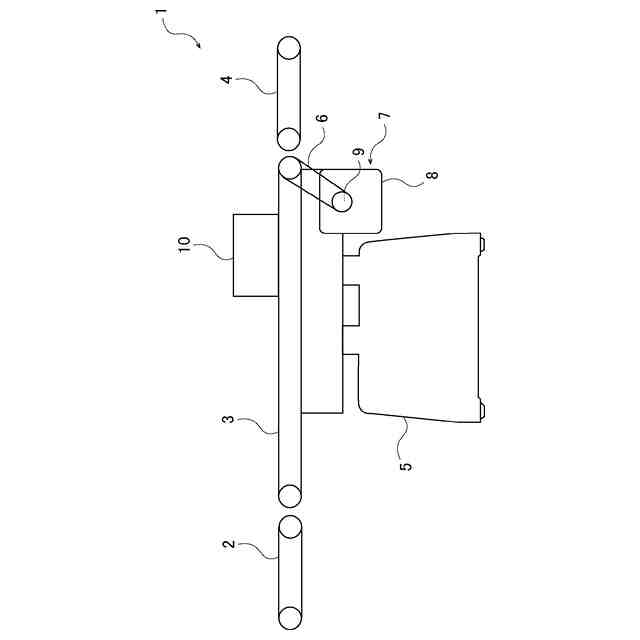

従来、秤量用ベルトコンベアで物品を搬送し、秤量用ベルトコンベアで搬送されている物品の重量を計量し、計量結果によって物品を選別する重量選別機が知られている。この重量選別機においては、モータにプーリー機構を取り付け、プーリー機構と秤量用ベルトコンベアとの間に駆動ベルトを取り付けて、モータの駆動力を秤量用ベルトコンベアに伝達している。
【０００３】

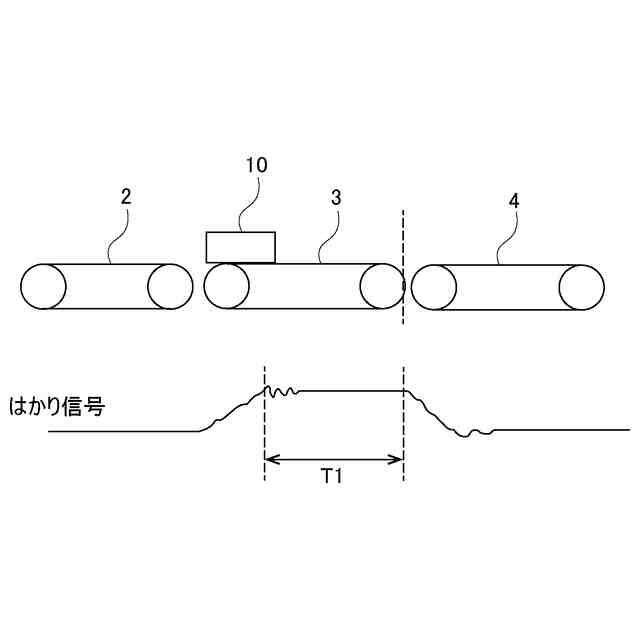

上述した重量選別機においては、モータの回転中心と重心とにズレがあった場合、モータが振動してしまい、これにより精度よく物品を計量することができない。
【０００４】
そこで、特許文献１のモータを上述した重量選別機に適用することが考えられる。特許文献１のモータは、モータの回転軸にバランスウエイトを取り付け、モータのアンバランス量を調整可能とするものである。しかしながら、モータはプーリー機構を取り付けると重心が変動してしまい、モータの回転中心と重心とに再びアンバランスが発生することがある。また、バランスウエイトでの調整が十分でないこともある。
【０００５】
特許文献１のモータは、バランスウエイトがケース内に収容されており、プーリー機構を取り付け後にバランスウエイトを調整できるものではない。このため、依然、プーリー機構を取り付けたモータに振動が発生し、精度よく物品の質量を計量することができない、という課題があった。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－１１０６６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、上述した事情に鑑みてなされたものであり、その目的は、モータの振動を抑制できるプーリー機構、プーリー機構付きモータ、重量選別機、及び調整方法を提供することにある。
【課題を解決するための手段】
【０００８】
前述した目的を達成するために、本発明に係るプーリー機構、プーリー機構付きモータ、重量選別機、及び調整方法は、下記［１］～［７］を特徴としている。
［１］
重量が計量される物品（１０）を搬送する秤量用ベルトコンベア（３）の駆動源となるモータ（８）の回転軸（８２）に取り付けられるプーリー機構（９）であって、
前記モータの駆動力を前記秤量用ベルトコンベアに伝達する駆動ベルト（６）が取り付けられるプーリー本体（９１）と、
前記プーリー機構を取り付けた前記モータの重心位置が調整可能な調整部（９３）と、を備えた、
プーリー機構であること。
【０００９】
［２］
［１］に記載のプーリー機構において、
前記調整部は、前記プーリー本体よりも前記モータ側に設けられた、
プーリー機構であること。
【００１０】
［３］
［２］に記載のプーリー機構において、
前記調整部は、前記プーリー本体よりも前記回転軸と交差する方向に突出するリング状に設けられた、
プーリー機構であること。
（【００１１】以降は省略されています）
