公開番号2025102298
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219646
出願日2023-12-26
発明の名称移植機
出願人株式会社クボタ
代理人安田岡本弁理士法人
主分類A01C 11/02 20060101AFI20250701BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】予備苗台装置から植付作業機への苗の補給の効率化の向上を図ることのできる移植機を提供する。
【解決手段】移植機は、圃場に苗を植え付ける植付作業機と、植付作業機を後方に装着して走行する走行体と、走行体の後部に設けられた機体幅方向一対の後部予備苗台装置と、一対の後部予備苗台装置同士を連結する連結部材と、を備えている。
【選択図】図1C
特許請求の範囲【請求項１】
圃場に苗を植え付ける植付作業機と、
前記植付作業機を後方に装着して走行する走行体と、
前記走行体の後部に設けられた機体幅方向一対の後部予備苗台装置と、
前記一対の後部予備苗台装置同士を連結する連結部材と、
を備えている移植機。
続きを表示（約 940 文字）【請求項２】
前記走行体に搭載された運転席と、
前記運転席と前記植付作業機との間に設けられたリアステップと、
を備え、
一方の前記後部予備苗台装置は、前記リアステップの前記機体幅方向の一端側に配置され、
他方の前記後部予備苗台装置は、前記リアステップの前記機体幅方向の他端側に配置され、
前記連結部材は、前記一対の後部予備苗台装置の上下方向中途部を連結している請求項１に記載の移植機。
【請求項３】
前記一対の後部予備苗台装置は、前支柱部材と、前記前支柱部材の後方に配置された後支柱部材と、前支柱部材と後支柱部材との上部同士を連結する上部連結部とを有し、
前記連結部材は、一方の前記後部予備苗台装置の前記後支柱部材と、他方の前記後部予備苗台装置の前記後支柱部材とを連結している請求項１または２に記載の移植機。
【請求項４】
前記走行体に搭載された運転席を備え、
前記連結部材は、前記運転席におけるオペレータの背中を支持する背もたれ部の上端近傍の高さ位置に配置されている請求項１または２に記載の移植機。
【請求項５】
前記走行体は、当該走行体の後部に設けられた前記機体幅方向一対の後輪を有し、
前記リアステップの前記機体幅方向の一側の部位は、一方の前記後輪の上方に、該一方の後輪よりも前記機体幅方向外方に突出するように設けられ、
前記リアステップの前記機体幅方向の他側の部位は、他方の前記後輪の上方に、該他方の後輪よりも前記機体幅方向外方に突出するように設けられている請求項２に記載の移植機。
【請求項６】
前記走行体は、前記運転席を有する運転部の床面を形成するフロアステップと、前記フロアステップから前記機体幅方向の一側方に張り出し状に設けられた一方の側部ステップ及び他側方に張り出し状に設けられた他方の側部ステップと、を有し、
前記リアステップの前記一側の部位は、前記一方の側部ステップの後方に配置され、
前記リアステップの前記他側の部位は、前記他方の側部ステップの後方に配置されている請求項５に記載の移植機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、圃場に野菜の苗を植え付ける乗用野菜移植機に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、特許文献１に開示された移植機が知られている。
【０００３】
特許文献１に開示された移植機は、圃場に苗を植え付ける植付作業機と、該植付作業機を後方に装着して走行する走行体と、走行体に搭載された運転席とを備えた乗用移植機である。走行体の前部には、植付作業機に苗を補給するために、予備の苗を載置しておく予備苗台装置が設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－２０２７９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、移植機において、予備苗台装置から植付作業機への苗の補給作業の効率化の向上が要望されている。
【０００６】
本発明は、前記問題点に鑑み、予備苗台装置から植付作業機への苗の補給の効率化の向上を図ることのできる移植機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る移植機は、圃場に苗を植え付ける植付作業機と、前記植付作業機を後方に装着して走行する走行体と、前記走行体の後部に設けられた機体幅方向一対の後部予備苗台装置と、前記一対の後部予備苗台装置同士を連結する連結部材と、を備えている。
【発明の効果】
【０００８】
上記の構成によれば、走行体の後方に植付作業機を装着した移植機において、走行体の後部に後部予備苗台装置を設けることにより、予備苗台装置から植付作業機への苗の補給の効率化の向上を図ることができる。また、一対の後部予備苗台装置同士を連結する連結部材を設けることで、一対の後部予備苗台装置が相互に補強し合って剛性を高めることができる。
【図面の簡単な説明】
【０００９】

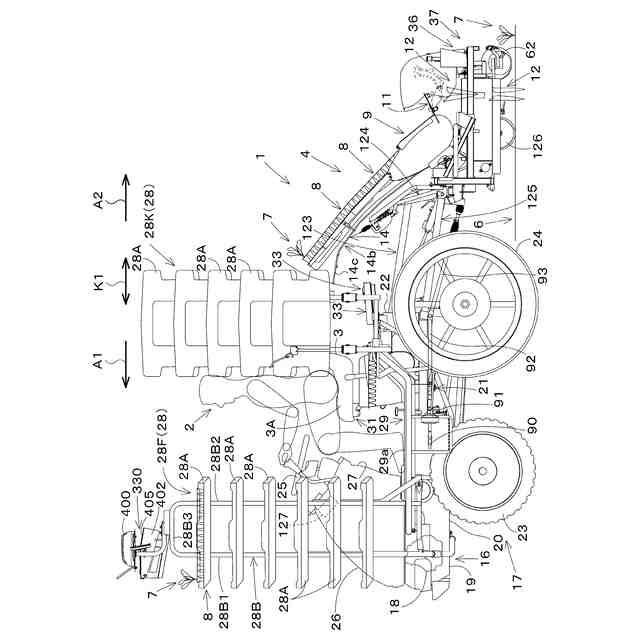

乗用野菜移植機の概略側面図である。

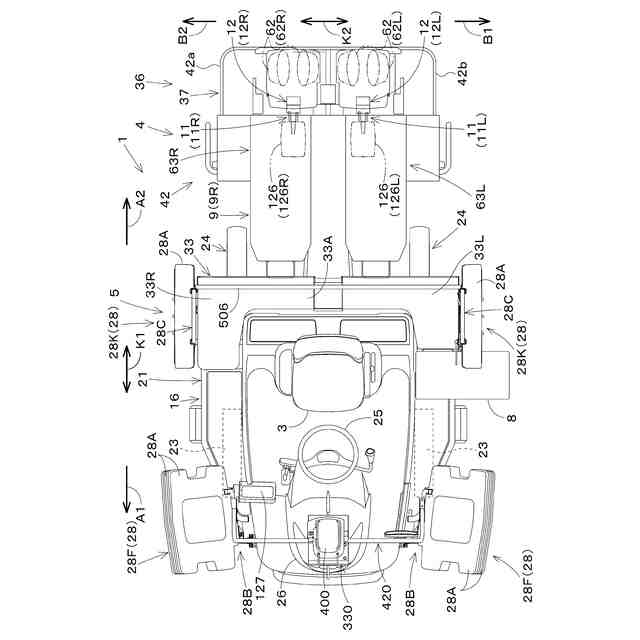

乗用野菜移植機の概略平面図である。

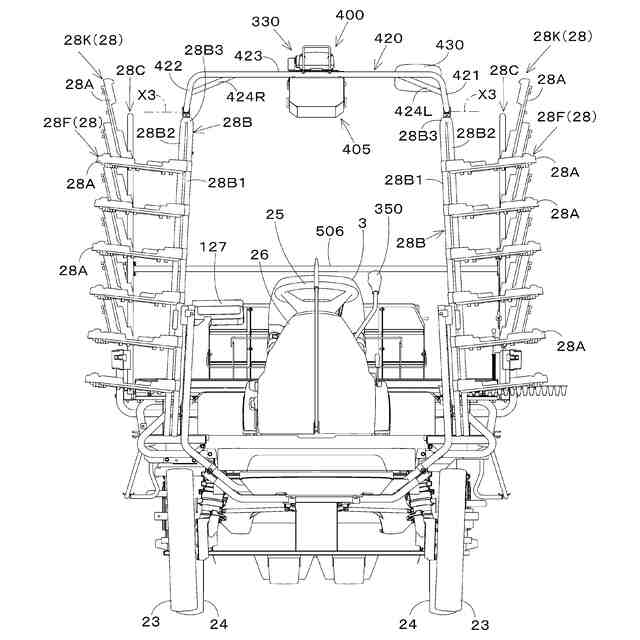

乗用野菜移植機の概略正面図である。

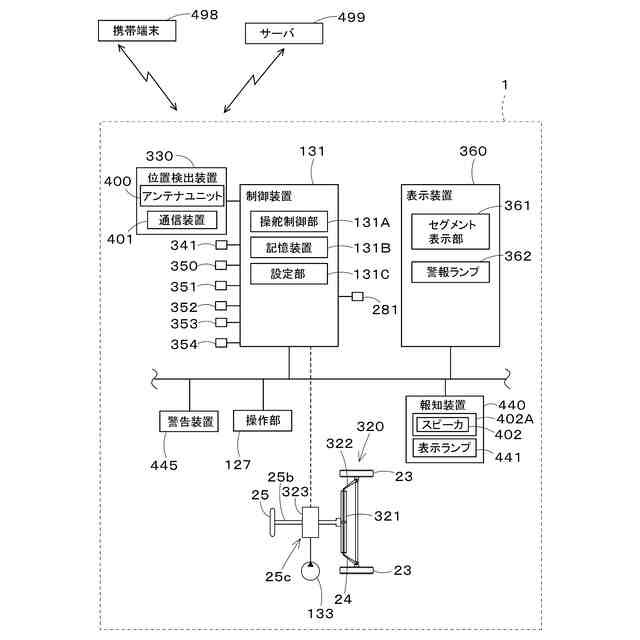

乗用野菜移植機の走行系構成及び制御ブロック図である。

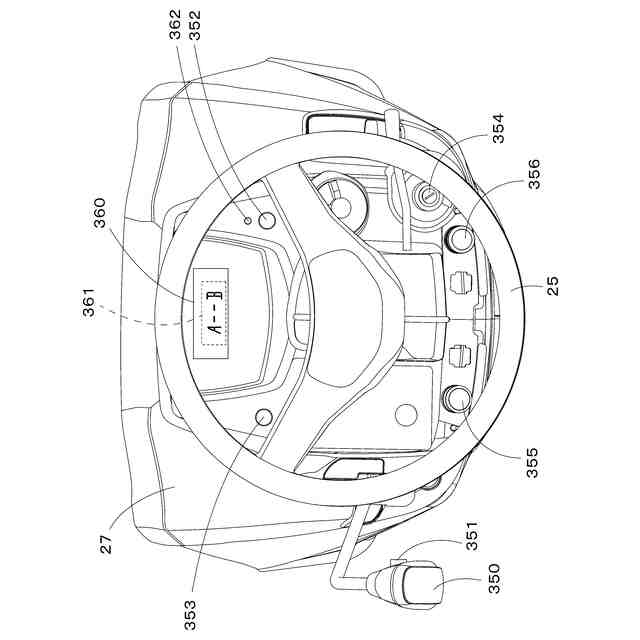

運転席の前方のステアリングコラムを運転席側から見た図である。

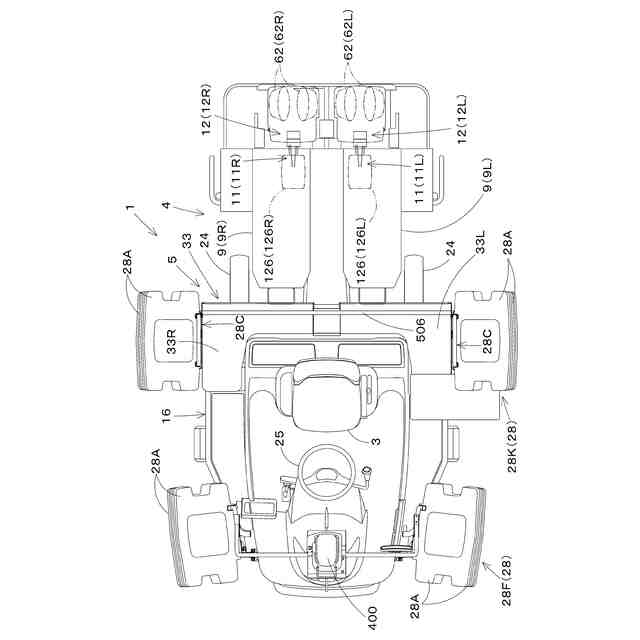

乗用移植機の概略平面図である。

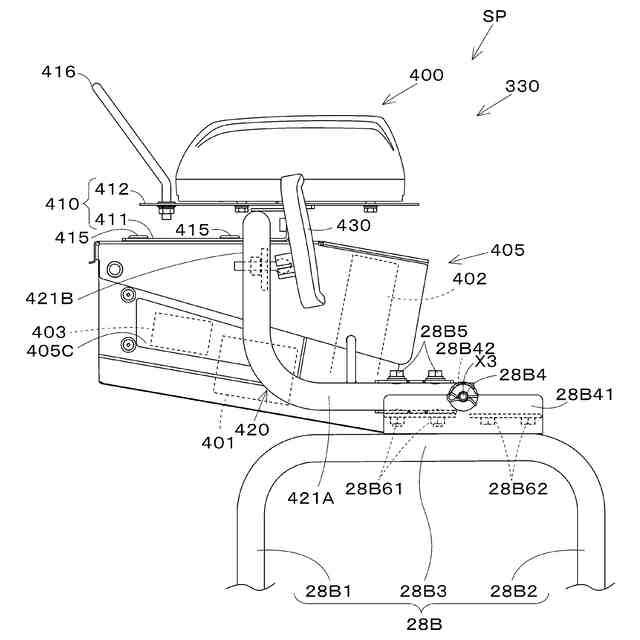

乗用野菜移植機の予備苗台の上部箇所の左側面図である。

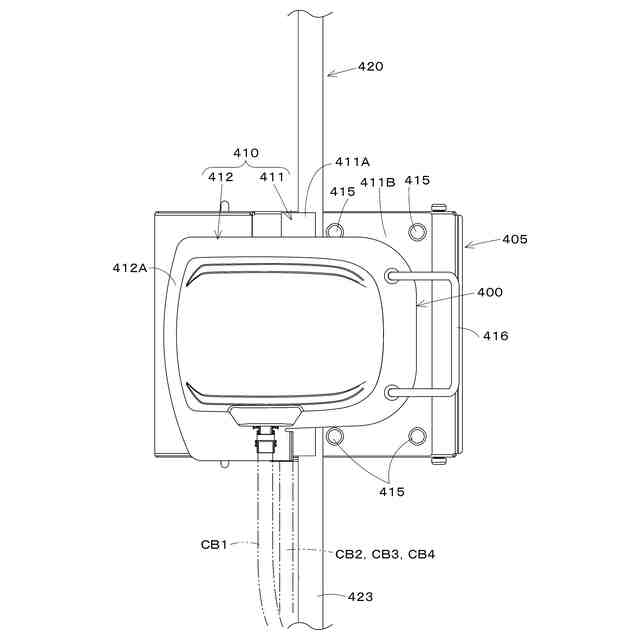

連結枠の中央箇所に取り付けられた位置検出装置の平面図である。
乗用野菜移植機の予備苗台の上部箇所を後方左下から見た分解斜視図である。
乗用野菜移植機の予備苗台の上部箇所を後方左上から見た分解斜視図である。
連結枠を格納姿勢にした状態の予備苗台の上部箇所の左側面図である。
前部予備苗台装置の予備苗台を使用姿勢にした状態を示す乗用野菜移植機の部分正面図である。
苗トレイの斜視図である。
苗トレイの移動経路と空トレイ受け部を示す側面図である。
機体の側面図である。
走行体の正面斜視図である。
走行体等の平面図である。
予備苗台の使用姿勢と折り畳み姿勢とを示す背面図である。
走行体及び後部予備苗台装置の背面斜視図である。
走行体及び後部予備苗台装置の背面図である。
後部予備苗台装置の支持部分の斜視図である。
空トレイ載置装置及びその周囲の平面図である。
空トレイ載置装置及びその周囲の正面図である。
空トレイ載置装置の斜視図である。
空トレイ載置部材の平面図である。
図１１ＢのＺ１－Ｚ１線矢視断面図である。
図１１ＢのＺ２－Ｚ２線矢視断面図である。
回り止め構造の斜視図である。
保持部材等の斜視図である。
回り止め構造の側面断面図である。
空トレイ載置装置の右側面図である。
支持部材の斜視図である。
押さえ部材、支持部材等の正面断面図である。
メインフレームの斜視図である。
メインフレーム及び植付作業機の側面図である。
メインフレーム及び植付作業機の平面図である。
移植ユニットの平面図である。
ユニットフレームの前側支持を示す背面図である。
ユニットフレームの後側支持を示す平面図である。
ユニットフレームの後側支持を示す側面図である。
駆動主軸に動力を入力する動力入力部の側面図である。
動力入力部の平面図である。
作業機装着装置を示す側面図である。
メインフレームの支持構造の背面図である。
ローリング機構の背面図である。
ローリング機構の側面図である。
感知ローラの支持構造の側面図である。
感知ローラの支持構造の背面図である。
感知ローラの支持構造の背面図である。
第１移植ユニット及び第２移植ユニットの平面図である。
植付深さ調節機構及び植付昇降機構を示す側面図である。
植付深さ調節機構を示す背面図である。
覆土圧調節機構を示す側面図である。
操作部を示す平面図である。
植付昇降機構を示す平面図である。
植付昇降機構の側面図である。
メインフレーム及び苗載せ台を示す平面図である。
苗載せ台を示す平面図である。
第１苗載せ台及び第２苗載せ台の連結構造を示す背面図である。
苗載せ台の下部の側面図である。
横送り機構を示す背面図である。
トレイ送り機構及び苗取出装置を示す側面図である。
アンテナユニットを配置する範囲を示す平面図である。
アンテナユニットを配置する範囲を示す平面図である。
アンテナユニットを配置する範囲を示す平面図である。
アンテナユニットを植付作業機の上方に配置した場合を示す側面図である。
アンテナユニットを植付作業機の上方に配置した場合を示す背面図である。
アンテナユニットを走行体の後部上方に配置した場合を示す側面図である。
アンテナユニットを走行体の後部上方に配置した場合を示す背面図である。
アンテナユニットを走行体の後部上方に配置した場合を示す平面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態について、図面を適宜参照しつつ説明する。
（【００１１】以降は省略されています）
