公開番号2025109238
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024002951
出願日2024-01-12
発明の名称オイルセパレータ及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人サンクレスト国際特許事務所
主分類F25B 43/02 20060101AFI20250717BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】遠心分離方式のオイルセパレータにおいて、内部に逆止弁を設けると共に、油分離効率の低下を抑制する。
【解決手段】オイルセパレータ50は、容器51と、圧縮機30の吐出冷媒を容器51の内部に流入させる入口管52と、少なくとも一部が容器51の内部に設けられ、吐出冷媒から油が分離されたガス冷媒を容器51から流出させる出口管53とを備え、容器51の内部において、出口管53の外周面53xは、容器51の内周面51cと対面し、出口管53は、逆止弁54を含み、逆止弁54は、直管部55、及び、直管部55より大径であり、容器51の内部に設けられる拡径部56を含み、直管部55は、拡径部56から下方に延びる下側直管部55bを含み、入口管52は、吐出冷媒を容器51の内部に流出させる開口部52aを有し、出口管53の延伸方向Xにおいて、開口部52aの存在範囲A1及び下側直管部55bの存在範囲A4が重複している。

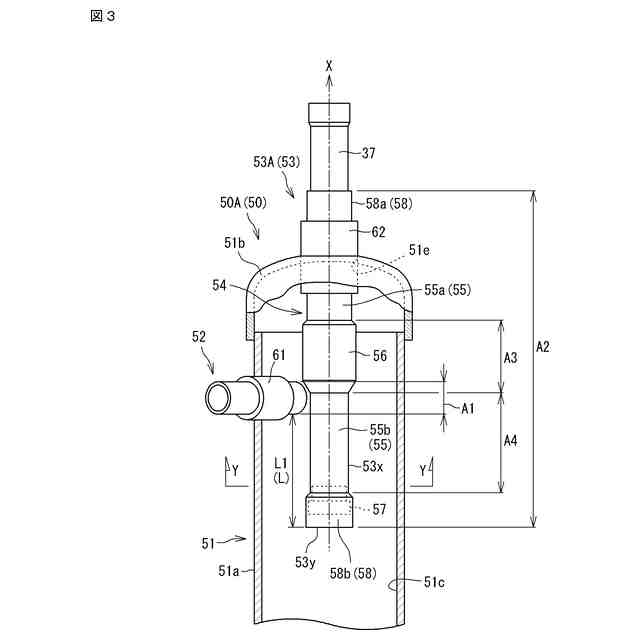

【選択図】図3
特許請求の範囲【請求項１】

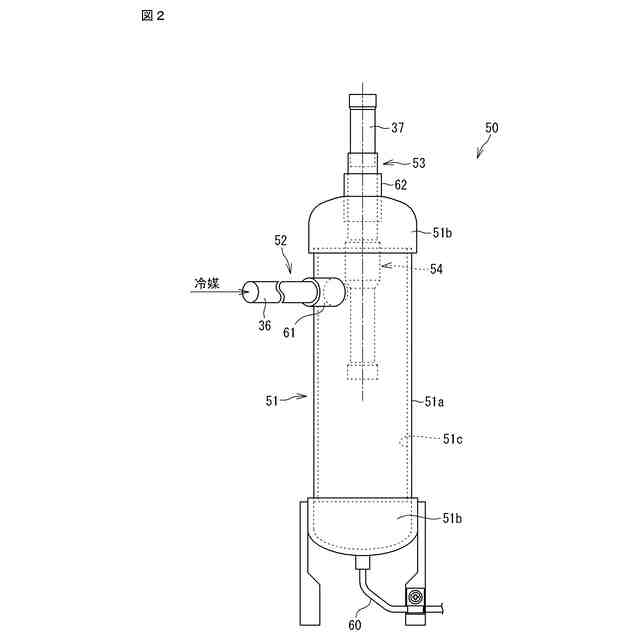

円筒状の容器（５１）と、
圧縮機（３０）から吐出された吐出冷媒を前記容器（５１）の内部に流入させる入口管（５２）と、
少なくとも一部が前記容器（５１）の内部に設けられ、前記吐出冷媒から油が分離されたガス冷媒を前記容器（５１）から流出させる出口管（５３Ａ，５３Ｂ）と、
を備え、
前記容器（５１）の内部において、前記出口管（５３Ａ，５３Ｂ）の外周面（５３ｘ）は、前記容器（５１）の内周面（５１ｃ）と対面し、
前記出口管（５３Ａ，５３Ｂ）は、逆止弁（５４）を含み、
前記逆止弁（５４）は、直管部（５５）、及び、前記直管部（５５）より大径であり、前記容器（５１）の内部に設けられる拡径部（５６）を含み、
前記直管部（５５）は、前記拡径部（５６）から下方に延びる下側直管部（５５ｂ）を含み、
前記入口管（５２）は、前記吐出冷媒を前記容器（５１）の内部に流出させる開口部（５２ａ）を有し、
前記出口管（５３Ａ，５３Ｂ）の延伸方向（Ｘ）において、前記開口部（５２ａ）が存在する範囲（Ａ１）、及び、前記下側直管部（５５ｂ）が存在する範囲（Ａ４）は、重複する、オイルセパレータ（５０Ａ，５０Ｂ）。
続きを表示（約 1,000 文字）【請求項２】
前記容器（５１）の内部において、前記開口部（５２ａ）が存在する範囲（Ａ１）、及び、前記拡径部（５６）が存在する範囲（Ａ３）は、前記出口管（５３Ｂ）の延伸方向（Ｘ）において重複しない、請求項１記載のオイルセパレータ（５０Ｂ）。
【請求項３】
前記開口部（５２ａ）の下端、及び、前記下側直管部（５５ｂ）の下端は、前記出口管（５３Ａ，５３Ｂ）の延伸方向（Ｘ）において４５ｍｍ以上離間する、請求項１又は請求項２記載のオイルセパレータ（５０Ａ，５０Ｂ）。
【請求項４】
前記開口部（５２ａ）の開口面（５２ｂ）は、前記出口管（５３Ａ，５３Ｂ）と対向しない、請求項１又は請求項２記載のオイルセパレータ（５０Ａ，５０Ｂ）。
【請求項５】

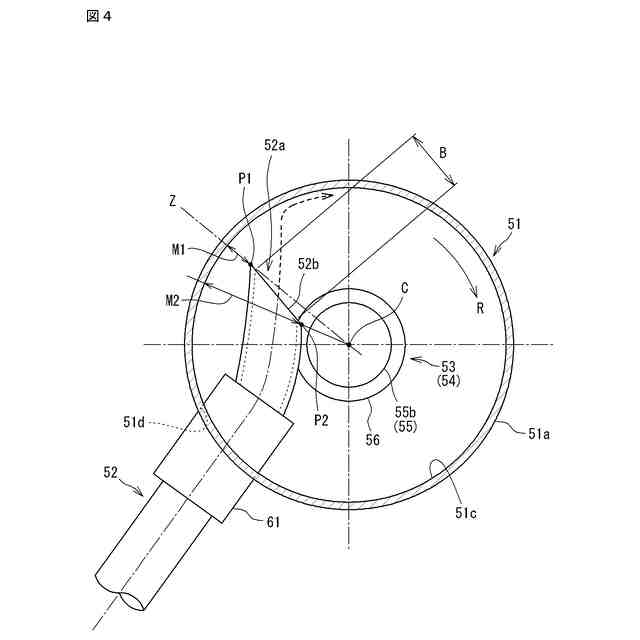

前記開口部（５２ａ）の開口面（５２ｂ）は、前記容器（５１）の内周面（５１ｃ）との距離が最も小さい第１端点（Ｐ１）、及び、前記容器（５１）の内周面（５１ｃ）との距離が最も大きい第２端点（Ｐ２）を含み、
前記第１端点（Ｐ１）を通り、かつ、前記出口管（５３Ａ，５３Ｂ）の軸線（Ｃ）と交差する直線（Ｚ）を基準として、
前記出口管（５３Ａ，５３Ｂ）の軸線（Ｃ）の方向からみた前記第２端点（Ｐ２）は、
前記容器（５１）の内部を旋回して流れる前記吐出冷媒の流れ方向（Ｒ）について、前記直線（Ｚ）より上流側に位置する、請求項１又は請求項２記載のオイルセパレータ（５０Ａ，５０Ｂ）。
【請求項６】

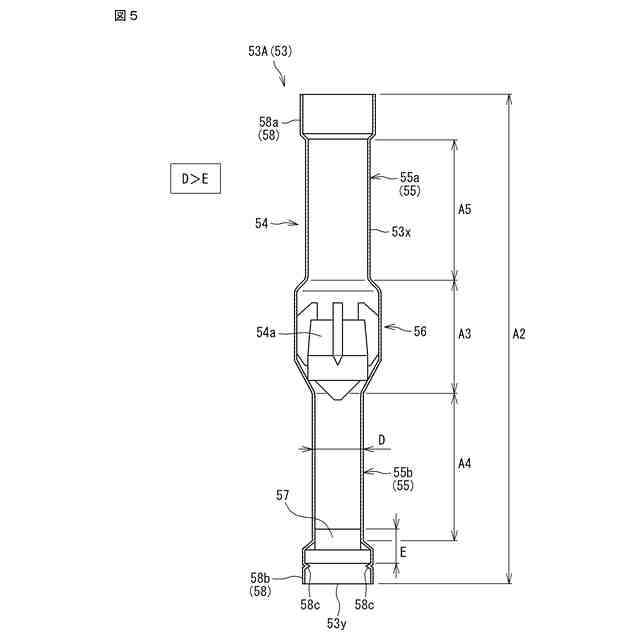

前記出口管（５３Ａ）は、前記拡径部（５６）より下方に設けられるフィルタ（５７）をさらに備え、
前記フィルタ（５７）は、
前記出口管（５３Ａ）の延伸方向（Ｘ）における長さ（Ｅ）が、前記出口管（５３）の配管径（Ｄ）よりも小さい、請求項１又は請求項２記載のオイルセパレータ（５０Ａ）。
【請求項７】
前記フィルタ（５７）は、前記逆止弁（５４）に設けられる、請求項６記載のオイルセパレータ（５０Ａ）。
【請求項８】

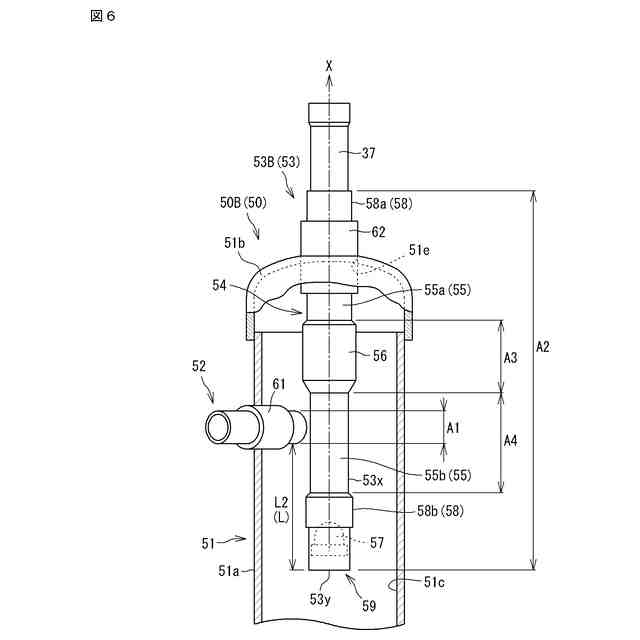

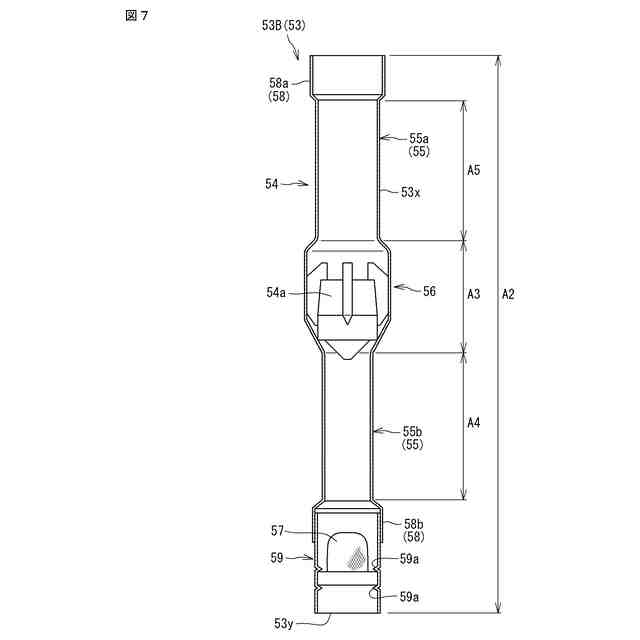

前記出口管（５３Ｂ）は、前記下側直管部（５５ｂ）から下方に延びる延長管（５９）をさらに備え、
前記フィルタ（５７）は、前記延長管（５９）に設けられる、請求項６記載のオイルセパレータ（５０Ｂ）。
【請求項９】
請求項１又は請求項２記載の前記オイルセパレータ（５０）を備える、冷凍装置（１０）。

発明の詳細な説明【技術分野】
【０００１】
本開示は、オイルセパレータ及び冷凍装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

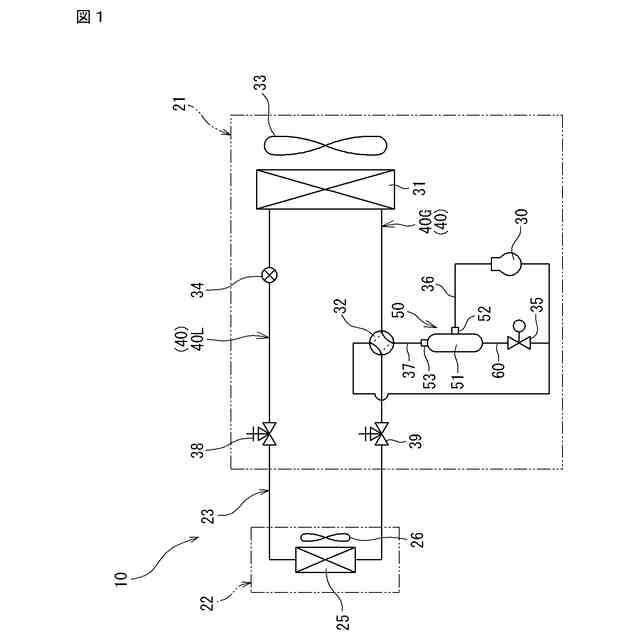

冷凍装置は、室外機において、圧縮機から吐出された冷媒（吐出冷媒）から油を分離するオイルセパレータを備える。オイルセパレータは、重力分離方式、遠心分離方式等のタイプが存在する（特許文献１参照）。一般的に、オイルセパレータから外部に延びる出口配管は、逆止弁を備える。
【０００３】
従来、冷凍装置において、室外機のコンパクト化を図るために、オイルセパレータ周りの配管を簡素化することが検討されている。逆止弁をオイルセパレータの内部に設ける構成は、オイルセパレータ周りの配管の簡素化に有効であると考えられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－００８８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
遠心分離方式のオイルセパレータは、内部に逆止弁を設けた場合、油分離効率の低下が懸念される。
【０００６】
本開示は、遠心分離方式のオイルセパレータにおいて、内部に逆止弁を設けると共に、油分離効率の低下を抑制することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本開示のオイルセパレータは、円筒状の容器と、圧縮機から吐出された吐出冷媒を前記容器の内部に流入させる入口管と、少なくとも一部が前記容器の内部に設けられ、前記吐出冷媒から油が分離されたガス冷媒を前記容器から流出させる出口管と、を備える。前記容器の内部において、前記出口管の外周面は、前記容器の内周面と対面する。前記出口管は、逆止弁を含む。前記逆止弁は、直管部、及び、前記直管部より大径であり、前記容器の内部に設けられる拡径部を含む。前記直管部は、前記拡径部から下方に延びる下側直管部を含む。前記入口管は、前記吐出冷媒を前記容器の内部に流出させる開口部を有する。本開示のオイルセパレータは、前記出口管の延伸方向において、前記開口部が存在する範囲、及び、前記下側直管部が存在する範囲は、重複する。
【０００８】
上記構成のオイルセパレータは、容器内を流れる冷媒ガスの圧損を低減することができる。これにより、遠心分離方式のオイルセパレータにおいて、内部に逆止弁を設けると共に、油分離効率の低下を抑制することができる。
【０００９】
（２）前記（１）の態様のオイルセパレータにおいて、前記容器の内部において、前記開口部が存在する範囲、及び、前記拡径部が存在する範囲は、前記出口管の延伸方向において重複しないと好ましい。
【００１０】
上記構成のオイルセパレータは、容器内を流れる冷媒ガスの圧損を低減することができる。これにより、遠心分離方式のオイルセパレータにおいて、内部に逆止弁を設けると共に、油分離効率の低下を抑制することができる。
（【００１１】以降は省略されています）
