公開番号2025110560
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004458
出願日2024-01-16
発明の名称検知装置
出願人オプテックス株式会社
代理人弁理士法人R&C
主分類G01J 1/42 20060101AFI20250722BHJP(測定;試験)
要約【課題】製造コストの増大を抑制しつつ、発報の精度が良好な検知装置を提供する。
【解決手段】所定の検知エリア内の赤外線放射に応じて検出信号を出力する赤外線センサと、検出信号に基づいて、検知対象物が検知されたことを示す発報信号を出力する発報出力部と、を備え、検出信号の周波数が所定の第1周波数以下である場合、発報出力部は、発報信号を出力し、検出信号の周波数が第1周波数よりも高い場合、発報出力部は、発報信号を出力せず、第1周波数は、想定される検知対象物の移動速度の上限値である上限移動速度に基づいて予め決定された周波数である。

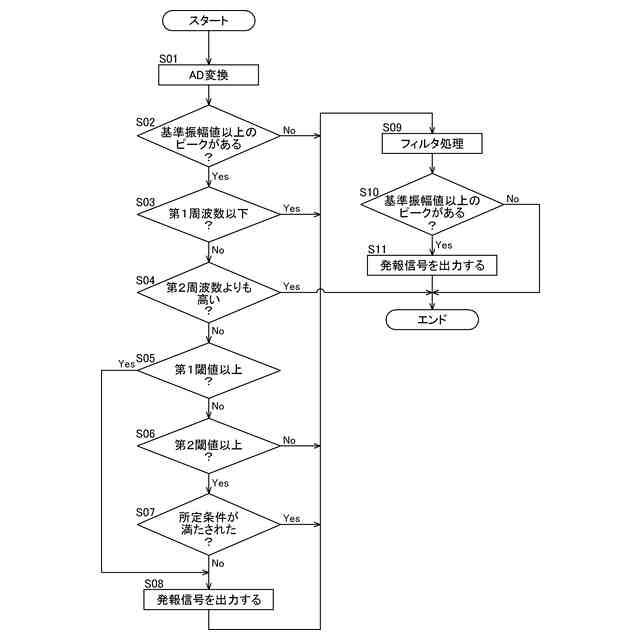

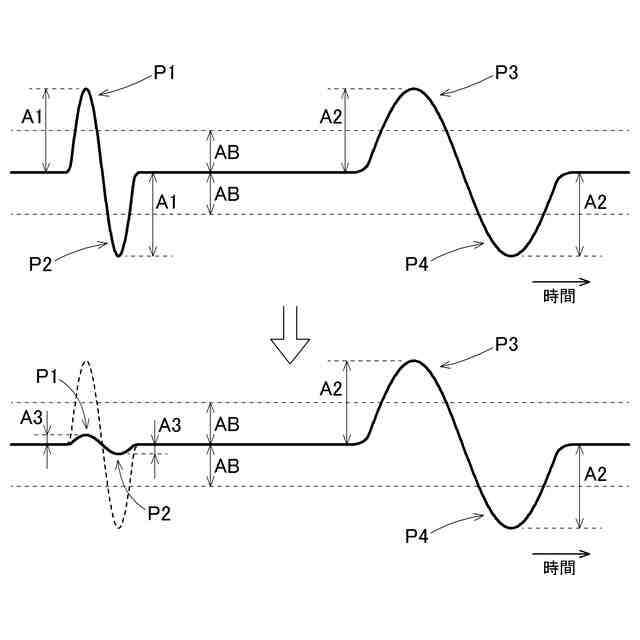

【選択図】図5
特許請求の範囲【請求項１】

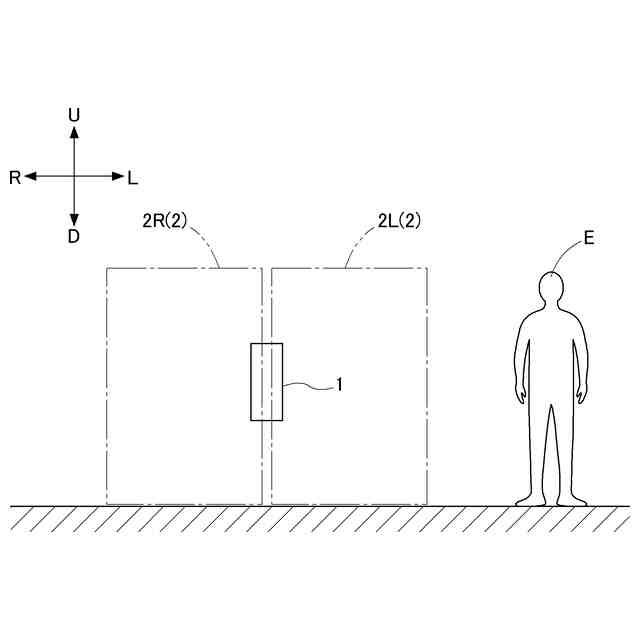

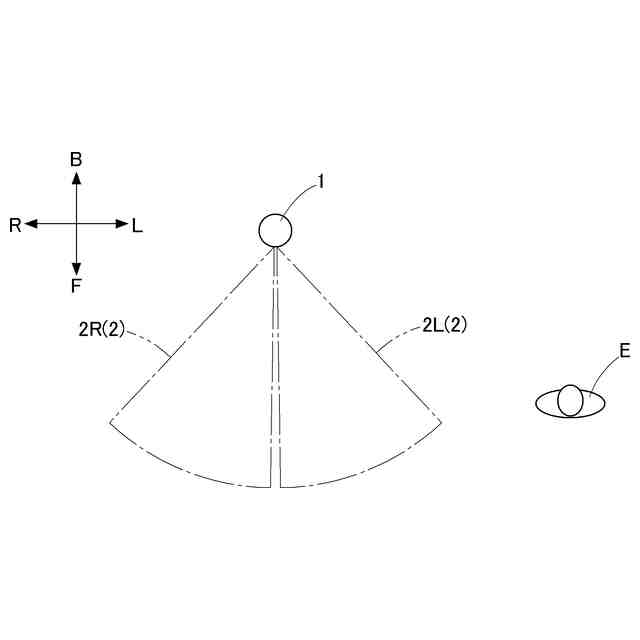

所定の検知エリア内の赤外線放射に応じて検出信号を出力する赤外線センサと、
前記検出信号に基づいて、検知対象物が検知されたことを示す発報信号を出力する発報出力部と、を備え、
前記検出信号の周波数が所定の第１周波数以下である場合、前記発報出力部は、前記発報信号を出力し、
前記検出信号の周波数が前記第１周波数よりも高い場合、前記発報出力部は、前記発報信号を出力せず、
前記第１周波数は、想定される前記検知対象物の移動速度の上限値である上限移動速度に基づいて予め決定された周波数である検知装置。
続きを表示（約 1,500 文字）【請求項２】
前記第１周波数は、前記検知対象物が装置から所定距離の位置において前記上限移動速度で移動した場合の前記検出信号の周波数に基づいて予め決定された周波数である請求項１に記載の検知装置。
【請求項３】

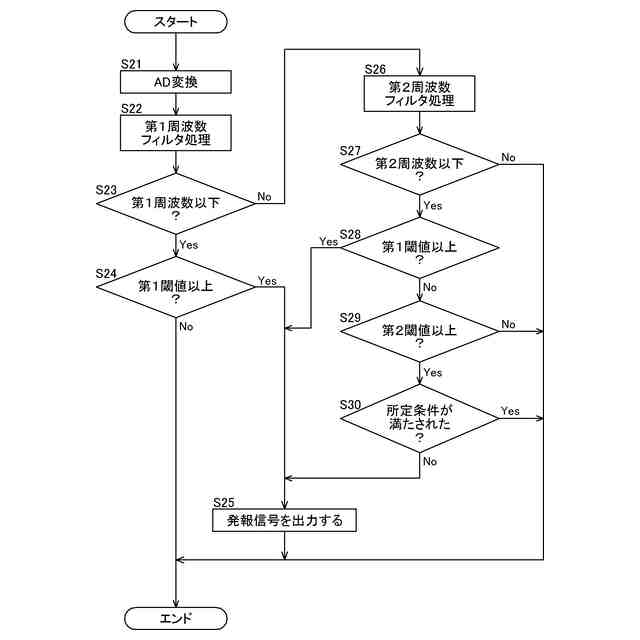

前記検出信号の周波数が前記第１周波数よりも高い場合において、前記検出信号の振幅に対応する値である振幅レベル値が所定の第１閾値より小さい場合、前記発報出力部は、前記発報信号を出力せず、
前記検出信号の周波数が前記第１周波数よりも高い場合において、前記振幅レベル値が前記第１閾値以上である場合、前記発報出力部は、前記発報信号を出力する請求項１または２に記載の検知装置。
【請求項４】
前記検出信号の周波数が前記第１周波数よりも高く、且つ、前記振幅レベル値が前記第１閾値より小さい場合において、前記振幅レベル値が、前記第１閾値より小さい所定の第２閾値より小さい場合、前記発報出力部は、前記発報信号を出力せず、
前記検出信号の周波数が前記第１周波数よりも高く、且つ、前記振幅レベル値が前記第１閾値より小さく、且つ、前記振幅レベル値が前記第２閾値以上である場合において、所定条件が満たされた場合、前記発報出力部は、前記発報信号を出力せず、
前記検出信号の周波数が前記第１周波数よりも高く、且つ、前記振幅レベル値が前記第１閾値より小さく、且つ、前記振幅レベル値が前記第２閾値以上である場合において、前記所定条件が満たされなかった場合、前記発報出力部は、前記発報信号を出力し、

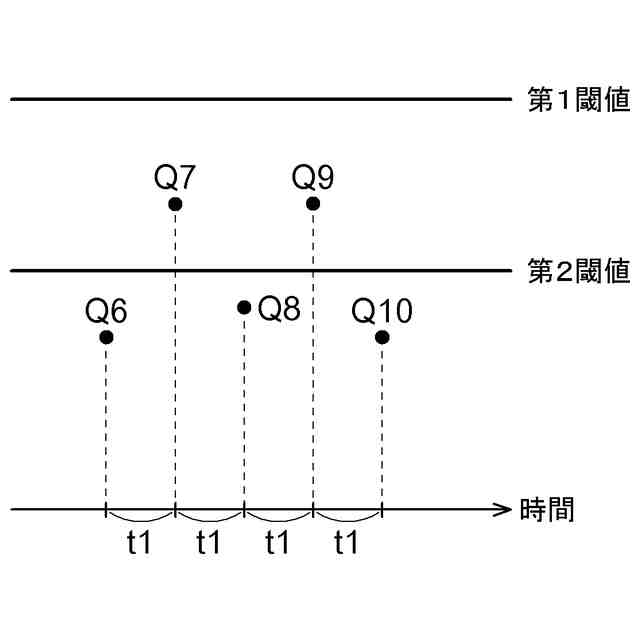

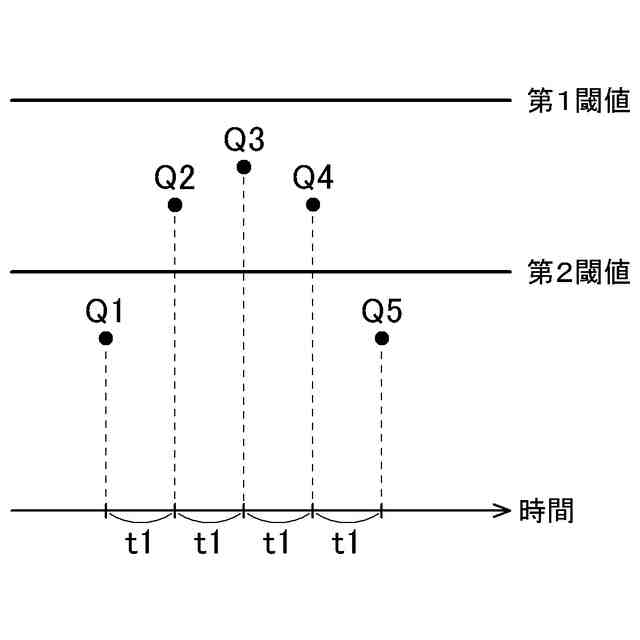

前記振幅レベル値が前記第１閾値より小さく前記第２閾値以上であるピークがノイズであるか否かを判定するノイズ判定部を備え、
前記所定条件は、前記ノイズ判定部によって、前記ピークがノイズであると判定されることである請求項３に記載の検知装置。
【請求項５】
前記検出信号の周波数が、前記第１周波数よりも高い所定の第２周波数よりも高い場合、前記振幅レベル値にかかわらず、前記発報出力部は、前記発報信号を出力しない請求項３に記載の検知装置。
【請求項６】
前記検知対象物は人体である請求項１または２に記載の検知装置。
【請求項７】
前記赤外線センサは、焦電型赤外線センサである請求項１または２に記載の検知装置。
【請求項８】

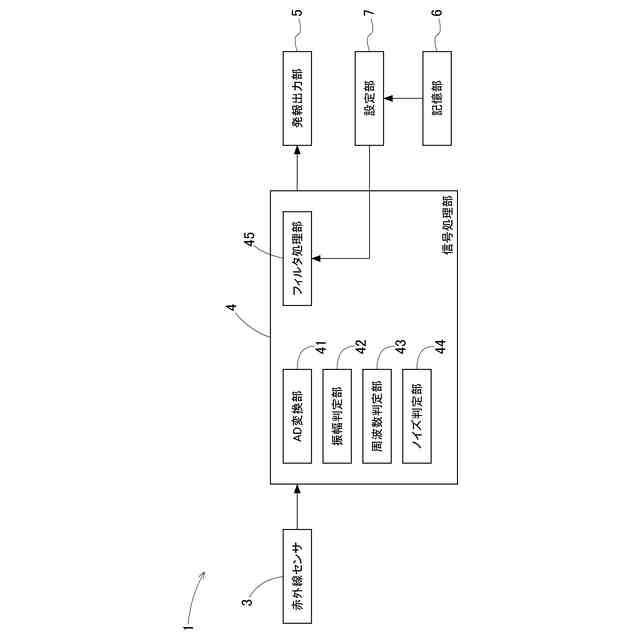

前記検出信号を受け取ると共に前記検出信号を処理する信号処理部を備え、
前記発報出力部は、前記信号処理部による処理結果に基づいて前記発報信号を出力するように構成されており、
前記第１周波数は、前記信号処理部に設定されるデジタルローパスフィルタのカットオフ周波数である請求項１または２に記載の検知装置。
【請求項９】
前記上限移動速度に基づいて予め決定された複数の周波数である候補周波数群を記憶している記憶部と、
前記候補周波数群の中から選択された一つの周波数を前記第１周波数として設定する設定部と、を備える請求項８に記載の検知装置。
【請求項１０】
前記検出信号の周波数が前記第１周波数以下である場合において、前記検出信号の振幅に対応する値である振幅レベル値が所定の第３閾値以上である場合、前記発報出力部は、前記発報信号を出力し、
前記検出信号の周波数が前記第１周波数以下である場合において、前記振幅レベル値が前記第３閾値より小さい場合、前記発報出力部は、前記発報信号を出力しない請求項１または２に記載の検知装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、検知装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
検知装置として、例えば、特許文献１に記載のものが既に知られている。この検知装置（特許文献１では「赤外線センサ」）は、赤外線センサ（特許文献１では「熱線センサ」）を備えている。そして、赤外線センサの検出信号に基づいて、発報が行われる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２５５５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のような検知装置において、赤外線センサの検出信号のＳＮ比（ｓｉｇｎａｌ－ｎｏｉｓｅｒａｔｉｏ）を改善することによって発報の精度を改善することが考えられる。ここで、例えば、ＳＮ比改善のために、高速フーリエ変換処理を行うことが考えられる。
【０００５】
しかしながら、高速フーリエ変換処理を行う場合、計算負荷が高いので、比較的高価な処理装置を搭載する必要が生じる。さらに、高速フーリエ変換処理においては、原理上、結果の算出には遅延が生じる。
【０００６】
本発明の目的は、製造コストの増大を抑制しつつ、発報の精度が良好な検知装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明の特徴は、所定の検知エリア内の赤外線放射に応じて検出信号を出力する赤外線センサと、前記検出信号に基づいて、検知対象物が検知されたことを示す発報信号を出力する発報出力部と、を備え、前記検出信号の周波数が所定の第１周波数以下である場合、前記発報出力部は、前記発報信号を出力し、前記検出信号の周波数が前記第１周波数よりも高い場合、前記発報出力部は、前記発報信号を出力せず、前記第１周波数は、想定される前記検知対象物の移動速度の上限値である上限移動速度に基づいて予め決定された周波数であることにある。
【０００８】
一般に、検知対象物が検知エリアを通過する際、当該検知対象物の移動速度が高いほど、出力される検出信号の周波数は高くなる。そして、本構成によれば、第１周波数は、上限移動速度に基づいて予め決定されている。そのため、検出信号の周波数が第１周波数よりも高い場合には、当該検出信号（ピーク）は、検知対象物が検知エリアを通過したことによって出力されたものではなく、ノイズであると考えられる。
【０００９】
そして、本構成によれば、検出信号の周波数が第１周波数以下である場合には発報信号が出力される。また、検出信号の周波数が第１周波数よりも高い場合には発報信号が出力されない。そのため、検出信号がノイズでない場合には発報信号が出力されると共に、検出信号がノイズである場合には発報信号が出力されない構成を実現できる。
【００１０】
しかも、本構成によれば、高速フーリエ変換処理を行う必要がなく、検出信号の周波数を第１周波数と比較するだけで、当該検出信号（ピーク）がノイズであるか否かを判定することができる。これにより、計算負荷が比較的低いため、比較的高価な処理装置を搭載する必要が生じない。
（【００１１】以降は省略されています）
