公開番号2025111652
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025072270,2023553180
出願日2025-04-24,2022-03-01
発明の名称極高スループットリンクアダプテーション制御情報伝送方法および関連装置
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 84/12 20090101AFI20250723BHJP(電気通信技術)
要約【課題】極高スループットリンクアダプテーション制御情報伝送方法および関連装置を提供する。
【解決手段】通信システムにおいて、データ受信機によってデータ送信機へ送信される第1のメッセージにおける制御サブフィールドは、極高スループット(EHT)インジケーションサブフィールド、空間ストリーム数サブフィールド、EHT-(変調コーディングスキーム)MCSサブフィールドおよびMCS要求シーケンス識別子(MSI)サブフィールドというフィールドのうちの1つまたは複数を含む。
【選択図】図5
特許請求の範囲【請求項１】
極高スループットＥＨＴリンクアダプテーションＬＡ制御情報伝送方法であって、前記方法は、
第１のメッセージを送信するステップであって、前記第１のメッセージは、制御フィールドを含み、前記制御フィールドは、制御サブフィールドを含み、前記制御サブフィールドは、ＥＨＴインジケーションサブフィールド、空間ストリーム数サブフィールド、ＥＨＴ変調コーディングスキームＭＣＳサブフィールド、およびＭＣＳ要求シーケンス識別子ＭＳＩサブフィールドというフィールドのうちの１つまたは複数を含み、前記ＥＨＴインジケーションサブフィールドは、前記制御サブフィールドがＥＨＴＬＡ制御情報の制御フィールドであることを示し、前記空間ストリーム数サブフィールドは、推奨される空間ストリーム数を示し、前記ＥＨＴ－ＭＣＳサブフィールドは、推奨されるＥＨＴ－ＭＣＳを示し、および前記ＭＳＩサブフィールドは、ＭＣＳ要求シーケンスを示す、ステップ
を含み、ならびに
前記空間ストリーム数サブフィールド、前記ＥＨＴ－ＭＣＳサブフィールド、および前記ＭＳＩサブフィールドのうちの１つまたは複数は、前記ＭＳＩサブフィールドによって占められるビット数が２以下であるという条件、前記空間ストリーム数サブフィールドによって示されることが可能である最大空間ストリーム数が８よりも多いという条件、ならびに前記ＥＨＴ－ＭＣＳサブフィールドによって示されるＭＣＳが、４０９６－直交振幅変調ＱＡＭ、バイナリー位相シフトキーイングＢＰＳＫ－デュアルキャリア変調ＤＣＭ、およびＢＰＳＫ－ＤＣＭ－デュプリケーションＤＵＰのうちの１つまたは複数を含むという条件を満たす、方法。
続きを表示（約 2,600 文字）【請求項２】
前記方法は、
第２のメッセージを受信するステップであって、前記第２のメッセージは、制御フィールドを含み、前記第２のメッセージにおける前記制御フィールドは、制御サブフィールドを含み、前記第２のメッセージにおける前記制御サブフィールドは、ＥＨＴインジケーションサブフィールド、帯域幅インジケーションサブフィールド、およびリソースユニット割り当てインジケーションサブフィールドというフィールドのうちの１つまたは複数を含み、前記帯域幅インジケーションサブフィールドは、前記推奨されるＥＨＴ－ＭＣＳに適用可能な帯域幅を示し、および前記リソースユニット割り当てインジケーションサブフィールドは、前記推奨されるＥＨＴ－ＭＣＳに適用可能なリソースユニットＲＵを示す、ステップ
をさらに含み、および
前記帯域幅インジケーションサブフィールドによって示される前記帯域幅は、３２０メガヘルツであり、および／または前記リソースユニット割り当てインジケーションサブフィールドによって示される前記リソースユニットは、５２ビットＲＵと２６ビットＲＵとを含むＭＲＵ、１０６ビットＲＵと２６ビットＲＵとを含むＭＲＵ、４８４ビットＲＵと２４２ビットＲＵとを含むＭＲＵ、９９６ビットＲＵと４８４ビットＲＵとを含むＭＲＵ、２つの９９６ビットＲＵと４８４ビットＲＵとを含むＭＲＵ、３つの９９６ビットＲＵを含むＭＲＵ、３つの９９６ビットＲＵと４８４ビットＲＵとを含むＭＲＵ、および４つの９９６ビットＲＵを含むＲＵというリソースユニットのうちの１つもしくは複数を含む請求項１に記載の方法。
【請求項３】

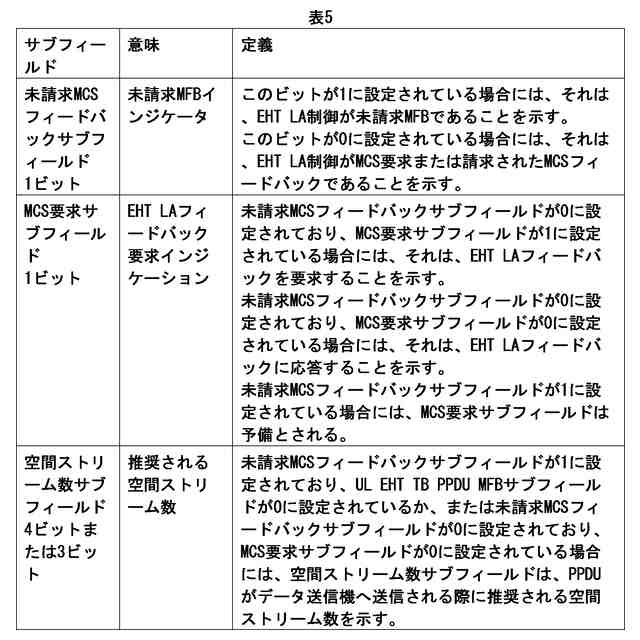

前記第１のメッセージにおける前記制御サブフィールド、および前記第２のメッセージにおける前記制御サブフィールドはそれぞれ、未請求ＭＣＳフィードバックサブフィールドをさらに含み、ならびに前記未請求ＭＣＳフィードバックサブフィールドは、前記未請求ＭＣＳフィードバックサブフィールドを搬送するメッセージが、請求されたフィードバックメッセージであることを示し、
前記第１のメッセージは、ＭＣＳ要求サブフィールドをさらに含み、および前記ＭＣＳ要求サブフィールドは、前記第１のメッセージが、ＥＨＴＬＡフィードバックに応答するためのメッセージであることを示し、ならびに
前記第２のメッセージは、ＭＣＳ要求サブフィールドをさらに含み、および前記第２のメッセージにおける前記ＭＣＳ要求サブフィールドは、前記第２のメッセージが、前記ＥＨＴＬＡフィードバックを要求するためのメッセージであることを示す請求項２に記載の方法。
【請求項４】
前記フィールドのうちの前記１つまたは複数は、前記ＥＨＴインジケーションサブフィールド、帯域幅インジケーションサブフィールド、リソースユニット割り当てインジケーションサブフィールド、および物理層プロトコルデータユニットＰＰＤＵパラメータサブフィールドをさらに含み、前記帯域幅インジケーションサブフィールドは、前記推奨されるＥＨＴ－ＭＣＳに適用可能な帯域幅を示し、前記リソースユニット割り当てインジケーションサブフィールドは、前記推奨されるＥＨＴ－ＭＣＳに適用可能なリソースユニットＲＵを示し、および前記ＰＰＤＵパラメータサブフィールドは、パラメータ推定のためのＰＰＤＵのタイプを示し、ならびに
前記帯域幅インジケーションサブフィールド、前記リソースユニット割り当てインジケーションサブフィールド、および前記ＰＰＤＵパラメータサブフィールドのうちの１つまたは複数は、
前記帯域幅インジケーションサブフィールドによって示される前記帯域幅が、３２０メガヘルツであり、および前記ＰＰＤＵパラメータサブフィールドによって示される前記ＰＰＤＵが、ＥＨＴマルチユーザＭＵＰＰＤＵおよびＥＨＴトリガーベースＴＢＰＰＤＵのうちの１つまたは複数を含むという条件と、
前記リソースユニット割り当てインジケーションサブフィールドによって示される前記リソースユニットが、５２ビットＲＵと２６ビットＲＵとを含むＭＲＵ、１０６ビットＲＵと２６ビットＲＵとを含むＭＲＵ、４８４ビットＲＵと２４２ビットＲＵとを含むＭＲＵ、９９６ビットＲＵと４８４ビットＲＵとを含むＭＲＵ、２つの９９６ビットＲＵと４８４ビットＲＵとを含むＭＲＵ、３つの９９６ビットＲＵを含むＭＲＵ、３つの９９６ビットＲＵと４８４ビットＲＵとを含むＭＲＵ、および４つの９９６ビットＲＵを含むＲＵというリソースユニットのうちの１つまたは複数を含むという条件と
を満たす請求項１に記載の方法。
【請求項５】
前記第１のメッセージにおける前記制御サブフィールドは、未請求ＭＣＳフィードバックサブフィールドをさらに含み、および前記未請求ＭＣＳフィードバックサブフィールドは、前記未請求ＭＣＳフィードバックサブフィールドを搬送するメッセージが、未請求のフィードバックメッセージであることを示す請求項４に記載の方法。
【請求項６】
前記ＰＰＤＵパラメータサブフィールドによって占められるビット数は、２である請求項４または５に記載の方法。
【請求項７】
前記ＰＰＤＵパラメータサブフィールドは、コーディングタイプをさらに示し、前記ＰＰＤＵの前記タイプは、１ビットを占め、および前記コーディングタイプは、１ビットを占める請求項６に記載の方法。
【請求項８】
前記ＰＰＤＵパラメータサブフィールドおよび前記ＭＳＩサブフィールドは、前記制御サブフィールドにおける同じサブフィールドである請求項６または７に記載の方法。
【請求項９】
前記ＰＰＤＵパラメータサブフィールドによって占められるビット数は、３である請求項４または５に記載の方法。
【請求項１０】
前記ＰＰＤＵパラメータサブフィールドは、コーディングタイプをさらに示し、前記ＰＰＤＵの前記タイプは、２ビットを占め、および前記コーディングタイプは、１ビットを占める請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願は、ワイヤレス通信技術の分野に関し、特に、極高スループット（ｅｘｔｒｅｍｅｌｙｈｉｇｈｔｈｒｏｕｇｈｐｕｔ，ＥＨＴ）リンクアダプテーション（ｌｉｎｋａｄａｐｔａｔｉｏｎ，ＬＡ）制御情報伝送方法および関連装置に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
本出願は、２０２１年３月３日に中国国家知的財産局に出願された「ＥＸＴＲＥＭＥＬＹＨＩＧＨＴＨＲＯＵＧＨＰＵＴＬＩＮＫＡＤＡＰＴＡＴＩＯＮＣＯＮＴＲＯＬＩＮＦＯＲＭＡＴＩＯＮＴＲＡＮＳＭＩＳＳＩＯＮＭＥＴＨＯＤＡＮＤＲＥＬＡＴＥＤＡＰＰＡＲＡＴＵＳ」と題された中国特許出願第２０２１１０２３４９６０．４号の優先権を主張するものであり、この中国特許出願は、その全体が参照により本明細書に組み込まれている。
【０００３】
ワイヤレスローカルエリアネットワーク（ｗｉｒｅｌｅｓｓｌｏｃａｌａｒｅａｎｅｔｗｏｒｋ，ＷＬＡＮ）の物理層は、リンクアダプテーション技術をサポートしている。リンクアダプテーション技術の主なプロセスは、次の通りである。送信機が、特定の変調コーディングスキーム（ｍｏｄｕｌａｔｉｏｎａｎｄｃｏｄｉｎｇｓｃｈｅｍｅ，ＭＣＳ）を使用することによって受信機へデータを送信し、次いで、チャネル状況の影響があり、受信機は実際のチャネルステータス情報を推定することが可能であるので、受信機は、データを受信し、チャネル状況および送信状況（たとえば、ＭＣＳ）に基づいて、推奨されるＭＣＳおよびチャネル状況関連パラメータなどのパラメータを計算し、それらのパラメータを送信機へフィードバックし、送信機は、受信機によってフィードバックされたパラメータを入手した後に、適切なＭＣＳを調整および選択して、データ伝送のビット誤り率を低減する。受信機の変調コーディングスキームフィードバック（ｍｏｄｕｌａｔｉｏｎａｎｄｃｏｄｉｎｇｓｃｈｅｍｅｆｅｅｄｂａｃｋ，ＭＦＢ）に基づいて送信機でＭＣＳを調整するこのプロセスが、典型的なリンクアダプテーション技術である。
【０００４】
従来の技術においては、高効率（ｈｉｇｈｅｆｆｉｃｉｅｎｔ，ＨＥ）標準（８０２．１１ａｘ標準）において、リンクアダプテーションのためのチャネルフィードバックを実行する目的で、制御情報を搬送して示すために高効率リンクアダプテーション（ｈｉｇｈｅｆｆｉｃｉｅｎｔｌｉｎｋａｄａｐｔａｔｉｏｎ，ＨＬＡ）制御サブフィールドが使用されている。新たな標準、たとえば、ＥＨＴ標準（８０２．１１ｂｅ標準）においては、チャネルパラメータ要件が変わり、すなわち、制御情報が変わり、たとえば、時空間ストリーム数（ｎｕｍｂｅｒｏｆｓｐａｔｉａｌａｎｄｔｉｍｅｓｔｒｅａｍｓ，ＮＳＴＳ）が変わる。そのため、新たな標準においてリンクアダプテーション制御情報のインジケーションをどのように実装するかが、解決されるべき喫緊の課題となる。
【発明の概要】
【０００５】
本出願は、８０２．１１ｂｅ標準、および８０２．１１ｂｅ標準よりも後の標準においてリンクアダプテーション制御情報の伝送を実装するための極高スループットリンクアダプテーション制御情報伝送方法および関連装置を提供する。
【０００６】

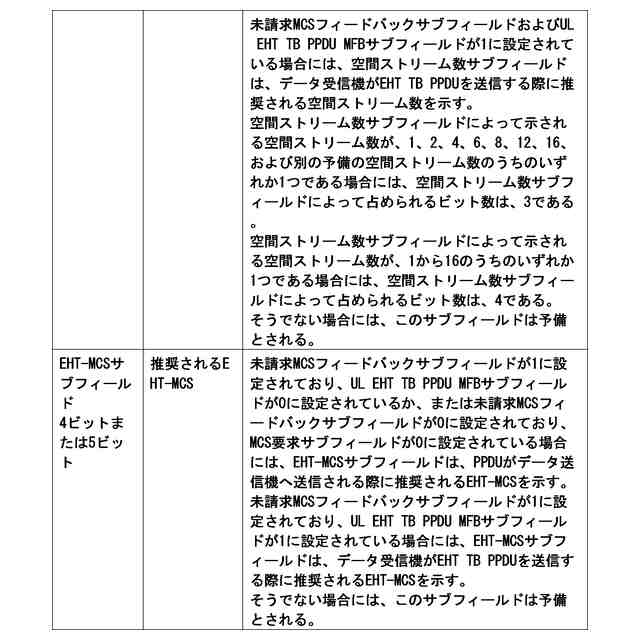

第１の態様によれば、本出願は、極高スループットＥＨＴリンクアダプテーションＬＡ制御情報伝送方法を提供する。この方法は、第１のメッセージを送信するステップを含む。第１のメッセージは、制御フィールドを含む。制御フィールドは、制御サブフィールドを含む。制御サブフィールドは、ＥＨＴインジケーションサブフィールド、空間ストリーム数サブフィールド、ＥＨＴ変調コーディングスキームＭＣＳサブフィールド、およびＭＣＳ要求シーケンス識別子ＭＳＩサブフィールドというフィールドのうちの１つまたは複数を含む。ＥＨＴインジケーションサブフィールドは、制御サブフィールドがＥＨＴＬＡ制御情報の制御フィールドであることを示す。空間ストリーム数サブフィールドは、推奨される空間ストリーム数を示す。ＥＨＴ－ＭＣＳサブフィールドは、推奨されるＥＨＴ－ＭＣＳを示す。ＭＳＩサブフィールドは、ＭＣＳ要求シーケンスを示す。空間ストリーム数サブフィールド、ＥＨＴ－ＭＣＳサブフィールド、およびＭＳＩサブフィールドのうちの１つまたは複数は、ＭＳＩサブフィールドによって占められるビット数が２以下であるという条件、空間ストリーム数サブフィールドによって示されることが可能である最大空間ストリーム数が８よりも多いという条件、ならびにＥＨＴ－ＭＣＳサブフィールドによって示されるＭＣＳが、４０９６－直交振幅変調ＱＡＭ、バイナリー位相シフトキーイングＢＰＳＫ－デュアルキャリア変調ＤＣＭ、およびＢＰＳＫ－ＤＣＭ－デュプリケーションＤＵＰのうちの１つまたは複数を含むという条件を満たす。
【０００７】
この方法においては、データ受信機が、第１のメッセージをデータ送信機へ送信する。第１のメッセージにおける制御サブフィールドは、ＥＨＴインジケーションサブフィールド、空間ストリーム数サブフィールド、ＥＨＴ－ＭＣＳサブフィールド、およびＭＳＩサブフィールドというフィールドのうちの１つまたは複数を含む。空間ストリーム数サブフィールド、ＥＨＴ－ＭＣＳサブフィールド、およびＭＳＩサブフィールドのうちの１つまたは複数は、ＭＳＩサブフィールドによって占められるビット数が２以下であるという条件、空間ストリーム数サブフィールドによって示されることが可能である最大空間ストリーム数が８よりも多いという条件、ならびにＥＨＴ－ＭＣＳサブフィールドによって示されるＭＣＳが、４０９６－ＱＡＭ、ＢＰＳＫ－ＤＣＭ、および／またはＢＰＳＫ－ＤＣＭ－ＤＵＰのうちの１つまたは複数を含むという条件を満たす。これは、８０２．１１ｂｅ標準、および８０２．１１ｂｅ標準よりも後の標準においてリンクアダプテーション制御情報の伝送を実装する。
【０００８】
可能な実装においては、この方法は、第２のメッセージを受信するステップをさらに含む。第２のメッセージは、制御フィールドを含む。第２のメッセージにおける制御フィールドは、制御サブフィールドを含む。第２のメッセージにおける制御サブフィールドは、ＥＨＴインジケーションサブフィールド、帯域幅インジケーションサブフィールド、およびリソースユニット割り当てインジケーションサブフィールドというフィールドのうちの１つまたは複数を含む。帯域幅インジケーションサブフィールドは、推奨されるＥＨＴ－ＭＣＳに適用可能な帯域幅を示す。リソースユニット割り当てインジケーションサブフィールドは、推奨されるＥＨＴ－ＭＣＳに適用可能なリソースユニットＲＵを示す。
【０００９】

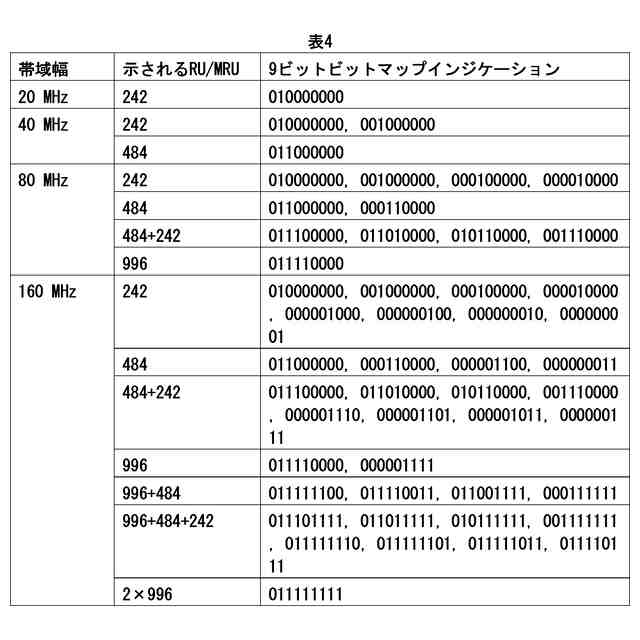

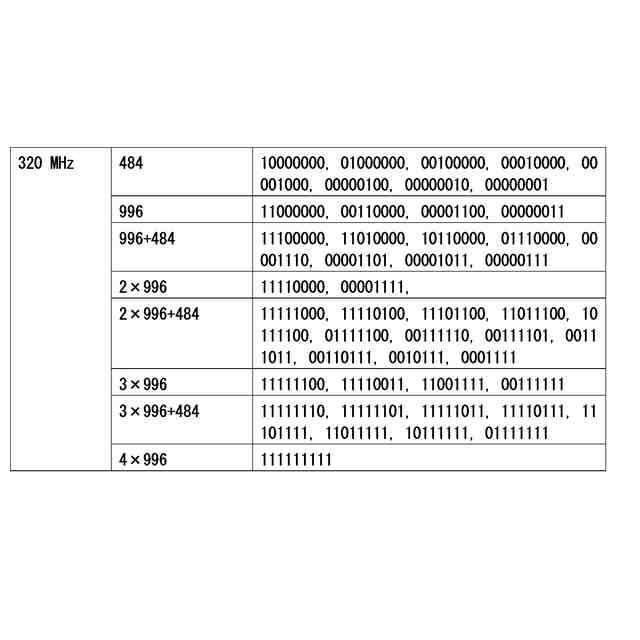

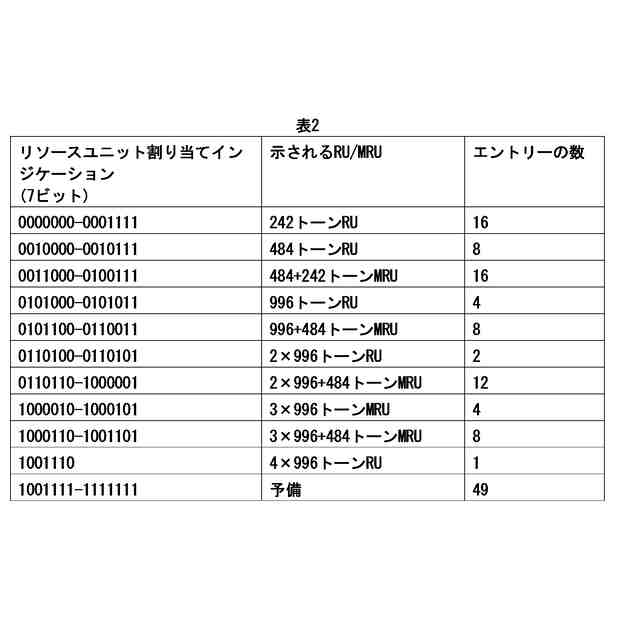

帯域幅インジケーションサブフィールドによって示される帯域幅は、３２０メガヘルツであり、ならびに／またはリソースユニット割り当てインジケーションサブフィールドによって示されるリソースユニットは、５２トーンＲＵと２６トーンＲＵとを含むＭＲＵ、１０６トーンＲＵと２６トーンＲＵとを含むＭＲＵ、４８４トーンＲＵと２４２トーンＲＵとを含むＭＲＵ、９９６トーンＲＵと４８４トーンＲＵとを含むＭＲＵ、２つの９９６トーンＲＵと４８４トーンＲＵとを含むＭＲＵ、３つの９９６トーンＲＵを含むＭＲＵ、３つの９９６トーンＲＵと４８４トーンＲＵとを含むＭＲＵ、および４つの９９６トーンＲＵを含むＲＵというリソースユニットのうちの１つもしくは複数を含む。
【００１０】
この実装においては、データ受信機が第１のメッセージをデータ送信機へ送信する前に、データ受信機は、データ送信機によって送信された第２のメッセージを受信し、データ受信機は、第２のメッセージに基づいて第１のメッセージをデータ送信機へ送信する。第２のメッセージにおける制御サブフィールドは、ＥＨＴインジケーションサブフィールド、帯域幅インジケーションサブフィールド、およびリソースユニット割り当てインジケーションサブフィールドというフィールドのうちの１つまたは複数を含む。帯域幅インジケーションサブフィールドによって示される帯域幅は、３２０メガヘルツであり、ならびに／またはリソースユニット割り当てインジケーションサブフィールドによって示されるリソースユニットは、５２トーンＲＵと２６トーンＲＵとを含むＭＲＵ、１０６トーンＲＵと２６トーンＲＵとを含むＭＲＵ、４８４トーンＲＵと２４２トーンＲＵとを含むＭＲＵ、９９６トーンＲＵと４８４トーンＲＵとを含むＭＲＵ、２つの９９６トーンＲＵと４８４トーンＲＵとを含むＭＲＵ、３つの９９６トーンＲＵを含むＭＲＵ、３つの９９６トーンＲＵと４８４トーンＲＵとを含むＭＲＵ、および４つの９９６トーンＲＵを含むＲＵというリソースユニットのうちの１つもしくは複数を含む。これは、８０２．１１ｂｅ標準、および８０２．１１ｂｅ標準よりも後の標準においてリンクアダプテーション制御情報の請求された伝送を実装する。
（【００１１】以降は省略されています）
