公開番号2025109734
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025076095,2023573609
出願日2025-05-01,2022-05-11
発明の名称データ伝送方法および装置
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 72/1268 20230101AFI20250717BHJP(電気通信技術)
要約【課題】本出願の実施形態は、データ伝送方法および装置を提供する。
【解決手段】第2の通信装置は、トリガフレームを送信し、アップリンクPPDUを伝送するように、第1の通信装置を含む少なくとも1つの第1の通信装置をトリガする。トリガフレームを受信した後、少なくとも1つの第1の通信装置は、トリガフレームに基づいてPPDUを第2の通信装置に送信する。PPDUはデータフィールドとSTFシーケンスを含み、データフィールドは分散RU内で搬送され、分散RUは周波数領域内で離散的な複数のサブキャリアグループを含み、サブキャリアグループのうちの1つは1つのサブキャリアを含むか、または少なくとも2つの連続サブキャリアを含み、STFシーケンスは、複数の連続RUのすべてのサブキャリア上で搬送され、複数の連続RUは、分散RUに対応する連続RUであり、連続RUの各々は、周波数領域内で連続する複数のサブキャリアを含む。
【選択図】図6
特許請求の範囲【請求項１】
データ伝送方法であって、
第１の通信装置によって、第２の通信装置によって送信されたトリガフレームを受信するステップであって、前記トリガフレームは、アップリンク物理層プロトコルデータユニットＰＰＤＵを伝送するように、前記第１の通信装置を含む少なくとも１つの第１の通信装置をトリガするために使用される、ステップと、
前記トリガフレームに基づいて、前記ＰＰＤＵを前記第２の通信装置に送信するステップとを含み、
前記ＰＰＤＵは、データフィールド及びショートトレーニングフィールドＳＴＦシーケンスを含み、前記データフィールドは、分散リソースユニットＲＵにおいて搬送され、前記分散ＲＵは、周波数領域において離散的である複数のサブキャリアグループを含み、前記サブキャリアグループのうちの１つは、１つのサブキャリアを含むか、または少なくとも２つの連続サブキャリアを含み、前記ＳＴＦシーケンスは、複数の連続ＲＵのすべてのサブキャリア上で搬送され、前記複数の連続ＲＵは、前記分散ＲＵに対応する連続ＲＵであり、前記連続ＲＵの各々は、周波数領域において連続する複数のサブキャリアを含む、方法。
続きを表示（約 2,000 文字）【請求項２】
データ伝送方法であって、
第２の通信装置によって、トリガフレームを少なくとも１つの第１の通信装置に送信するステップであって、前記トリガフレームは、アップリンク物理層プロトコルデータユニットＰＰＤＵを伝送するように、前記第１の通信装置を含む少なくとも１つの第１の通信装置をトリガするために使用される、ステップと、
前記少なくとも１つの第１の通信装置から前記ＰＰＤＵを受信するステップとを含み、
前記ＰＰＤＵは、データフィールド及びショートトレーニングフィールドＳＴＦシーケンスを含み、前記データフィールドは、分散ＲＵにおいて搬送され、前記分散ＲＵは、周波数領域において離散的である複数のサブキャリアグループを含み、前記サブキャリアグループのうちの１つは、１つのサブキャリアを含むか、または少なくとも２つの連続サブキャリアを含み、前記ＳＴＦシーケンスは、複数の連続ＲＵのすべてのサブキャリア上で搬送され、前記複数の連続ＲＵは、前記分散ＲＵに対応する連続ＲＵであり、前記連続ＲＵの各々は、周波数領域において連続する複数のサブキャリアを含む、方法。
【請求項３】
Ｎ個の第１の通信装置があり、Ｎ≧１であり、前記トリガフレームは第１のフィールドを含み、前記第１のフィールドは、前記第１の通信装置が前記分散ＲＵを使用することによってデータを伝送するときに前記第１の通信装置に割り当てられる空間ストリーム情報を示し、前記空間ストリーム情報は、空間ストリーム開始位置および空間ストリームの数を含み、
前記第１の通信装置の前記空間ストリーム情報は、伝送帯域幅内にあり、前記Ｎ個の第１の通信装置に割り当てられる空間ストリームの総数に基づいて、前記第２の通信装置によって決定される、請求項１または２に記載の方法。
【請求項４】

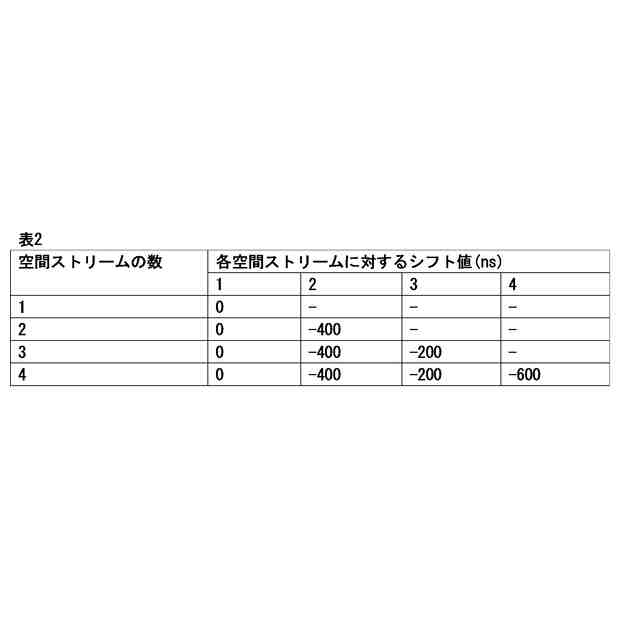

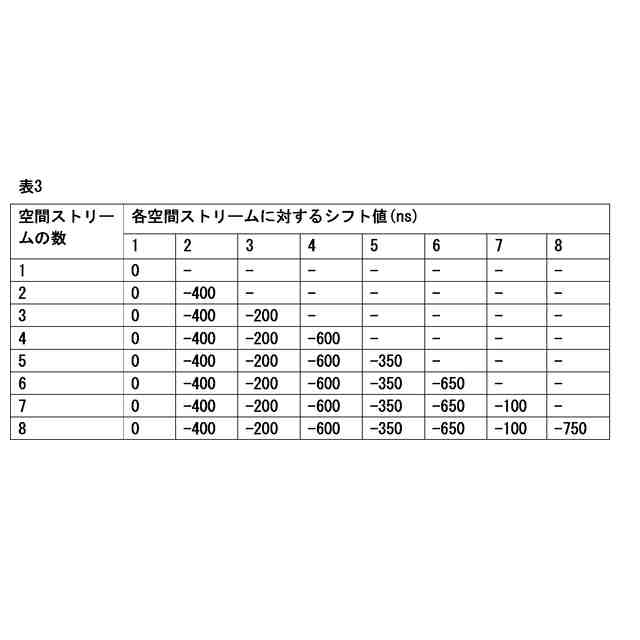

前記ＳＴＦシーケンスは、空間ストリーム情報ベースのサイクリックシフトを通して取得される、請求項１乃至３のいずれか一項に記載の方法。
【請求項５】
前記トリガフレームに基づいて、前記第１の通信装置のデバイス番号を決定するステップと、
前記デバイス番号に基づいて、非ゼロサブキャリアインデックスを決定するステップと、
前記非ゼロサブキャリアインデックスに基づいて、前記第１の通信装置の前記ＳＴＦシーケンスを決定するステップと
をさらに含む、請求項１乃至４のいずれか一項に記載の方法。
【請求項６】
前記トリガフレームに基づいて、前記第１の通信装置のデバイス番号を決定するステップは、
ユーザ情報リストＵｓｅｒＩｎｆｏＬｉｓｔフィールドの受信時間、ユーザ情報フィールドＵｓｅｒＩｎｆｏＦｉｅｌｄフィールドの受信時間、および前記トリガフレーム内の前記ＵｓｅｒＩｎｆｏＦｉｅｌｄフィールドの長さを計算することによって、前記第１の通信装置の前記デバイス番号を決定するステップを含む、請求項５に記載の方法。
【請求項７】
前記第１の通信装置に割り当てられた空間ストリームの数が８以下であり、前記トリガフレームに基づいて前記第１の通信装置のデバイス番号を決定する前記ステップは、
前記トリガフレーム内の第１のビットおよび第２のビットを使用することによって、前記第１の通信装置の前記デバイス番号を示すステップであって、前記第１のビットおよび前記第２のビットは、前記トリガフレーム内のＵｓｅｒＩｎｆｏＬｉｓｔフィールド内にある、ステップを含む、請求項５に記載の方法。
【請求項８】
前記ＳＴＦシーケンスの周期は、０．８マイクロ秒μｓであり、前記伝送帯域幅は、データを伝送するために前記Ｎ個の第１の通信装置をサポートし、１＜Ｎ≦４であり、デバイス番号がｊである第１の通信装置に対応する非ゼロサブキャリアインデックスのオフセット値は、１６／Ｋの倍数であり、Ｋ＝２
l
、１≦ｊ≦Ｎであり、ｌは１または２である、請求項５乃至７のいずれか一項に記載の方法。
【請求項９】
前記ＳＴＦシーケンスの周期は、１．６マイクロ秒μｓであり、前記伝送帯域幅は、データを伝送するために前記Ｎ個の第１の通信装置をサポートし、１＜Ｎ≦４であり、デバイス番号がｊである第１の通信装置に対応する非ゼロサブキャリアインデックスのオフセット値は、８／Ｋの倍数であり、Ｋ＝２
l
、１≦ｊ≦Ｎであり、ｌは１または２である、請求項５乃至７のいずれか一項に記載の方法。
【請求項１０】
前記トリガフレームは、第２のフィールドをさらに含み、前記第２のフィールドは、前記第１の通信装置が前記分散ＲＵを使用することによってデータを伝送するかどうかを示す、請求項１乃至９のいずれか一項に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願の実施形態は、通信技術の分野に関し、詳細には、データ伝送方法および装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
関連出願の相互参照
本出願は、それの全体が参照により本明細書に組み込まれる、２０２１年５月３１日に中国国家知識産権局に出願された「ＤＡＴＡＴＲＡＮＳＭＩＳＳＩＯＮＭＥＴＨＯＤＡＮＤＡＰＰＡＲＡＴＵＳ」と題する中国特許出願第２０２１１０６０４６４２．２号の優先権を主張する。
【０００３】
リソースユニット（ｒｅｓｏｕｒｃｅｕｎｉｔ，ＲＵ）の概念が、ワイヤレスローカルエリアネットワーク（ｗｉｒｅｌｅｓｓｌｏｃａｌａｒｅａｎｅｔｗｏｒｋ，ＷＬＡＮ）に導入された。ＷＬＡＮにおけるデータ伝送のためのチャネル帯域幅は複数のＲＵに分割される。言い換えれば、周波数領域リソースは、チャネルではなくＲＵによって割り当てられる。たとえば、２０ＭＨｚチャネルは、２６トーンＲＵ、５２トーンＲＵ、または１０６トーンＲＵであり得る、複数のＲＵを含み得る。トーンはサブキャリアの量を示す。
【０００４】
ＷＬＡＮ標準プロトコルでは、アップリンクマルチユーザ伝送は重要な技術である。アップリンクマルチユーザ伝送の主要な手順は、アクセスポイント（ａｃｃｅｓｓｐｏｉｎｔ，ＡＰ）がトリガフレームを送信することによって始動される。トリガフレームは、局（ｓｔａｔｉｏｎ，ＳＴＡ）の識別子情報およびリソース割り当て情報を搬送する。トリガフレームを受信した後に、ＳＴＡは、図１に示されているように、超高スループット（ｅｘｔｒｅｍｅｌｙｈｉｇｈｔｈｒｏｕｇｈｐｕｔ，ＥＨＴ）トリガベース（ｔｒｉｇｇｅｒｂａｓｅｄ，ＴＢ）の物理レイヤプロトコルデータユニット（ｐｈｙｓｉｃａｌｌａｙｅｒｐｒｏｔｏｃｏｌｄａｔａｕｎｉｔ，ＰＰＤＵ）を使用することによって、対応するＲＵにおいてアップリンクデータフレームを送信し、ショートフレーム間スペース（ｓｈｏｒｔｉｎｔｅｒｆｒａｍｅｓｐａｃｅ，ＳＩＦＳ）の後に、ＡＰによって送信されたブロック肯定応答（ｂｌｏｃｋａｃｋｎｏｗｌｅｄｇｍｅｎｔ，ＢＡ）フレームを受信する。図２は、例としてＷＬＡＮ８０２．１１ｂｅで送信されるアップリンクデータフレームを使用することによるＥＨＴＰＰＤＵのフレーム構造を示す。ＥＨＴＰＰＤＵのフレーム構造は、レガシーショートトレーニングフィールド（ｌｅｇａｃｙｓｈｏｒｔｔｒａｉｎｉｎｇｆｉｅｌｄ，Ｌ－ＳＴＦ）フィールド、レガシーロングトレーニングフィールド（ｌｅｇａｃｙｌｏｎｇｔｒａｉｎｉｎｇｆｉｅｌｄ，Ｌ－ＬＴＦ）フィールド、レガシー信号フィールド（ｌｅｇａｃｙｓｉｇｎａｌｆｉｅｌｄａ，Ｌ－ＳＩＧ）フィールド、繰り返しレガシー信号フィールド（ｒｅｐｅａｔｅｄｌｅｇａｃｙｓｉｇｎａｌｆｉｅｌｄ，ＲＬ－ＳＩＧ）フィールド、ユニバーサル信号フィールド（ｕｎｉｖｅｒｓａｌｓｉｇｎａｌｆｉｅｌｄ，Ｕ－ＳＩＧ）フィールド、ＥＨＴ－ＳＴＦフィールド、データＤＡＴＡフィールドなどを含む。
【０００５】
ＷＬＡＮ標準プロトコルでは、最大伝送電力および最大伝送周波数スペクトル密度は厳密に制限される。まず、伝送電力は最大電力を超えることができず、伝送電力スペクトル密度は最大電力スペクトル密度を超えることができない。したがって、伝送帯域幅が増加するにつれて、最大電力スペクトル密度の制限に出会ったときにどのようにデータ伝送電力を増加させ、ＳＴＦのピーク対平均電力比（ｐｅａｋａｖｅｒａｇｅｐｏｗｅｒｒａｔｉｏ，ＰＡＰＲ）を保証すべきかが、解決されるべき喫緊の問題である。
【発明の概要】
【０００６】
本出願は、データ部分の平均電力の増加を保証し、ＳＴＦのＰＡＰＲを保証し、それによってシステム性能を保証するための、データ伝送方法および装置を提供する。
【０００７】
第１の態様によれば、本出願はデータ伝送方法を提供する。本方法は、第１の通信装置と第２の通信装置との間の相互作用を通して実装され得る。第１の通信装置はＳＴＡとして理解されてよく、第２の通信装置はＡＰとして理解されてよい。これは、本明細書の説明のための例にすぎず、第１の通信装置および第２の通信装置の特定のタイプを特に限定しない。
【０００８】
第２の通信装置は、少なくとも１つの第１の通信装置にトリガフレームを送信する。対応して、第１の通信装置は、第２の通信装置によって送信されたトリガフレームを受信する。トリガフレームは、アップリンクＰＰＤＵを伝送するように、第１の通信装置を含む少なくとも１つの第１の通信装置をトリガするために使用される。第１の通信装置は、トリガフレームに基づいて第２の通信装置にＰＰＤＵを送信する。ＰＰＤＵは、データフィールドおよびＳＴＦシーケンスを含み、データフィールドは、分散ＲＵにおいて搬送され、分散ＲＵは、周波数領域において離散的である複数のサブキャリアグループを含み、サブキャリアグループのうちの１つは、１つのサブキャリアを含むかまたは少なくとも２つの連続サブキャリアを含み、ＳＴＦシーケンスは、複数の連続ＲＵのすべてのサブキャリア上で搬送され、複数の連続ＲＵは、分散ＲＵに対応する連続ＲＵであり、連続ＲＵの各々は、周波数領域において連続する複数のサブキャリアを含む。
【０００９】
本出願では、連続ＲＵおよび分散ＲＵは、対応する概念であることに留意されたい。１つの伝送帯域幅に含まれる複数のサブキャリアは、複数の連続ＲＵを形成し得るか、または複数の分散ＲＵを形成し得る。言い換えれば、サブキャリアは、連続ＲＵ割り当て機構における１つの連続ＲＵに属するか、または分散ＲＵ割り当て機構における１つの分散ＲＵに属する。連続ＲＵおよび分散ＲＵは、同じサブキャリアの部分を含み得る。連続ＲＵは、複数の連続サブキャリアを含むＲＵである。代替として、連続ＲＵは、２つの連続サブキャリアグループを含むＲＵであり、ここで、各連続サブキャリアグループに含まれる複数のサブキャリアは、連続しており、２つのサブキャリアグループは、ガードサブキャリア、ヌルサブキャリア、または直流サブキャリアのうちの１つのみまたは複数によって離間される。
【００１０】
第２の態様によれば、本出願はデータ伝送方法をさらに提供する。本方法は、第１の通信装置と第２の通信装置との間の相互作用を通して実装され得る。第１の通信装置はＳＴＡとして理解されてよく、第２の通信装置はＡＰとして理解されてよい。これは、本明細書の説明のための例にすぎず、第１の通信装置および第２の通信装置の特定のタイプを特に限定しない。
（【００１１】以降は省略されています）
