公開番号2025113256
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025067672,2023200992
出願日2025-04-16,2021-01-08
発明の名称リソース割り当て方法、通信装置、および関連するデバイス
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 72/04 20230101AFI20250725BHJP(電気通信技術)
要約【課題】リソース割り当て方法、通信装置及び関連するデバイスを提供する。
【解決手段】方法は、複数のリソースユニットを局に割り当てる。アクセスポイントによって局に送信されるトリガフレームは、局の関連付け識別子と同じである複数のユーザ情報フィールドを含み、各ユーザ情報フィールドは、局に割り当てられる1つまたは複数のリソースユニットを示す。複数のリソースユニットを局に割り当てるために、トリガフレームは、局の関連付け識別子と同じである1つのユーザ情報フィールドを含み、ユーザ情報フィールドは、局に割り当てられる複数のリソースユニットを示す。ユーザ情報フィールドは、リソースユニット組合せ指示を含んでもよく、すなわち、ユーザ情報フィールドが複数のリソースユニットの組合せを示すことができるように、トリガフレームの中のリソースユニット割り当てサブフィールドを再設計する。

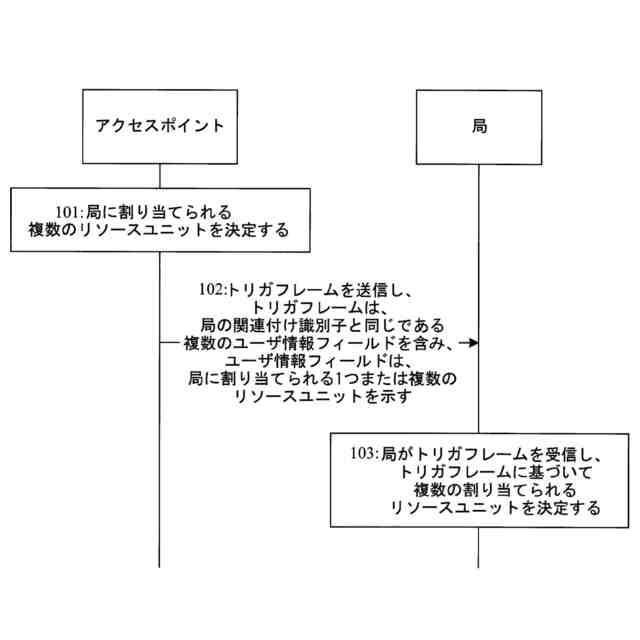

【選択図】図8
特許請求の範囲【請求項１】
リソース割り当て方法であって、
局によって、アクセスポイントからトリガフレームを受信するステップであって、
前記トリガフレームは、前記局の関連付け識別子と同じである関連付け識別子を含む複数のユーザ情報フィールドを含み、各ユーザ情報フィールドは、前記局に割り当てられる1つまたは複数のリソースユニットを示し、または、前記トリガフレームは、前記局の関連付け識別子と同じである関連付け識別子を含む1つのユーザ情報フィールドを含み、前記1つのユーザ情報フィールドは、前記局に割り当てられる複数のリソースユニットを示す、ステップと、
前記局によって、前記トリガフレームに基づいて前記複数の割り当てられるリソースユニットを決定するステップとを含む、リソース割り当て方法。
続きを表示（約 2,900 文字）【請求項２】
前記局によって、前記トリガフレームに基づいて前記複数の割り当てられるリソースユニットを決定する前記ステップは、
前記トリガフレームから前記局によって、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択するステップと、
前記選択された1つまたは複数のユーザ情報フィールドの各々に対して、前記局によって、前記ユーザ情報フィールドによって示される1つまたは複数のリソースユニットを決定するステップとを含み、
前記選択された1つまたは複数のユーザ情報フィールドの各々によって示される前記1つまたは複数のリソースユニットは、前記局に割り当てられる前記複数のリソースユニットである、請求項1に記載の方法。
【請求項３】
前記トリガフレームから前記局によって、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択する前記ステップは、
前記局によって、前記トリガフレームの中のすべての前記ユーザ情報フィールドの各々の中の関連付け識別子フィールドによって示される関連付け識別子を別々に解析するステップと、
すべての前記解析されたユーザ情報フィールドから、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報領域を選択するステップとを含む、請求項2に記載の方法。
【請求項４】
前記トリガフレームから前記局によって、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択する前記ステップは、
前記局によって前記トリガフレームの中の各ユーザ情報フィールドのインデックスに基づいて、各ユーザ情報フィールドの中の関連付け識別子フィールドによって示される関連付け識別子が前記局の前記関連付け識別子と同じであるかどうかを解析し、各ユーザ情報フィールドの中の関連付け識別子フィールドによって示される関連付け識別子が前記局の前記関連付け識別子と同じであるかどうかを解析するステップを行うのを、前記局の前記関連付け識別子と同じであるユーザ情報フィールドの量がNに等しくなるまで止めるステップと、
すべての前記解析されたユーザ情報フィールドから、前記局の前記関連付け識別子と同じであるN個のユーザ情報フィールドを選択するステップとを含み、Nは、プロトコルがあらかじめ定められた方式で、またはシグナリングを使用することによって、前記局のために構成される、請求項2に記載の方法。
【請求項５】
前記トリガフレームから前記局によって、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択する前記ステップは、
前記局によって前記トリガフレームの中の各ユーザ情報フィールドのインデックスに基づいて、各ユーザ情報フィールドの中の関連付け識別子フィールドによって示される関連付け識別子が前記局の前記関連付け識別子と同じであるかどうかを解析し、各ユーザ情報フィールドの中の関連付け識別子フィールドによって示される関連付け識別子が前記局の前記関連付け識別子と同じであるかどうかを解析するステップを行うのを、前記局への前記リソースユニットの割り当てが終了することを解析されたユーザ情報フィールドの中の終了フラグが示すまで止めるステップと、
すべての前記解析されたユーザ情報フィールドから、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択するステップとを含む、請求項2に記載の方法。
【請求項６】
前記トリガフレームから前記局によって、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択する前記ステップは、
前記局によって各ユーザ情報フィールドのインデックスに基づいて、前記トリガフレームの中の、前記局の前記関連付け識別子と同じである第1のユーザ情報フィールドから開始して、各ユーザ情報フィールドの中の関連付け識別子フィールドによって示される関連付け識別子が前記局の前記関連付け識別子と同じであるかどうかを、前記局の前記関連付け識別子と異なるユーザ情報フィールドが解析されるまで解析するステップと、
すべての前記解析されたユーザ情報フィールドから、前記局の前記関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択するステップとを含む、請求項2に記載の方法。
【請求項７】
前記ユーザ情報フィールドは、リソースユニット指示を含み、
前記局によって、前記ユーザ情報フィールドによって示される複数のリソースユニットを決定する前記ステップは、
前記局によって、前記ユーザ情報フィールドの中の前記リソースユニット指示によって示される前記複数のリソースユニットを決定するステップを含む、請求項2から6のいずれか一項に記載の方法。
【請求項８】
前記ユーザ情報フィールドは、周波数帯域範囲指示およびリソースユニット指示を含み、前記周波数帯域範囲指示は、帯域幅における80MHzの周波数帯域範囲を示し、前記リソースユニット指示は1つまたは複数のリソースユニットを示し、
前記局によって、前記ユーザ情報フィールドによって示される1つまたは複数のリソースユニットを決定する前記ステップは、
前記局によって前記周波数帯域範囲指示によって示される前記周波数帯域範囲に基づいて、前記リソースユニット指示によって示される前記1つまたは複数のリソースユニットを決定するステップを含む、請求項2から6のいずれか一項に記載の方法。
【請求項９】
前記ユーザ情報フィールドは、周波数帯域範囲指示、リソースユニット指示、およびリソースユニット組合せ指示を含み、
前記周波数帯域範囲指示は、帯域幅の中の80MHzの周波数帯域範囲を示し、
前記リソースユニット指示は、前記周波数帯域範囲の中の1つのリソースユニットを示し、
前記リソースユニット組合せ指示は、複数のリソースユニットの組合せを示し、前記複数のリソースユニットの前記組合せは、前記リソースユニット指示によって示される前記リソースユニットを含む、請求項2から5のいずれか一項に記載の方法。
【請求項１０】
前記局によって、前記ユーザ情報フィールドによって示される複数のリソースユニットを決定する前記ステップは、
前記局によって、前記リソースユニット組合せ指示と、前記リソースユニット指示により示される前記リソースユニットとに基づいて、前記複数のリソースユニットの前記組合せを、前記ユーザ情報フィールドによって示される前記複数のリソースユニットとして決定するステップを含む、請求項9に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願は、通信技術の分野に関し、特に、リソース割り当て方法、通信装置、および関連するデバイスに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来のワイヤレスローカルエリアネットワーク(Wireless Local Area Network、WLAN)では、各基地局(station)がアップリンクデータを送信する必要があるとき、局はコンテンション方式でデータ送信のためのチャネル全体を占有し、その結果、周波数利用効率が大きく低下する。この状況を改善するために、現在、OFDMA技術を使用して、周波数領域における複数のサブチャネル(サブキャリア)へと無線チャネルを分割し、リソースユニット(resource unit、RU)を形成する。ユーザデータは、チャネル全体を占有する代わりにリソースユニットの一部で搬送されるので、複数のユーザが、順番待ちをすることなく、または互いに競合することなく、各時間期間において並列送信を同時に行うことができる。これは、周波数利用効率を改善する。
【０００３】
ダウンリンクにおいて、アクセスポイント(access point、AP)は、各局のダウンリンクデータの優先度に基づいて、RUを割り当てるステータスを決定し得る。しかしながら、アップリンクにおいて、APは、トリガフレームを使用することによって、割り当てられたリソースユニットを端末デバイスに知らせる必要がある。トリガフレームは複数のユーザ情報フィールドを含み、1つのユーザ情報フィールドは、1つの局が読み取る必要がある情報を含む。たとえば、M個のユーザ情報フィールドは、局1から局Mがそれぞれ読み取らなければならない情報である。ユーザ情報フィールドの中のリソースユニット割り当てサブフィールドは、局に割り当てられるリソースユニットを示す。さらに、局は、割り当てられたリソースユニット上でデータパケットを送信し得る。
【０００４】
しかしながら、局によってアップリンクにおいて送信される必要のあるデータのサイズは異なり、複数のリソースユニットを1つの局にどのように割り当てるかが、解決されるべき緊急の問題である。
【発明の概要】
【課題を解決するための手段】
【０００５】
本出願は、複数のリソースユニットを各局に割り当てるための、リソース割り当て方法、通信装置、および関連するデバイスを提供する。
【０００６】
第1の態様によれば、本出願はリソース割り当て方法を提供する。この方法では、局はアクセスポイントからトリガフレームを受信する。トリガフレームは、局の関連付け識別子と同じである複数のユーザ情報フィールドを含み、各ユーザ情報フィールドは、局に割り当てられる1つまたは複数のリソースユニットを示す。したがって、局は、複数のユーザ情報フィールドの各々によって示される1つまたは複数のリソースユニットを、複数の割り当てられたリソースユニットとして決定し得る。
【０００７】
他の可能な設計では、複数のリソースユニットを局に割り当てるために、トリガフレームは、局の関連付け識別子と同じである1つのユーザ情報フィールドを含み、ユーザ情報フィールドは、局に割り当てられる複数のリソースユニットを示す。この設計では、必要とされるユーザ情報フィールドの量が減るように、複数のリソースユニットが、1つのユーザ情報フィールドを使用することによって局に割り当てられる。これは、複数のリソースユニットを複数の局に同時に割り当てるのに役立つ。
【０００８】
ある可能な実装形態では、局がトリガフレームに基づいて複数の割り当てられたリソースユニットを決定することは、局が、トリガフレームから、局の関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択することを含む。選択された1つまたは複数のユーザ情報フィールドの各々に対して、局は、ユーザ情報フィールドによって示される1つまたは複数のリソースユニットを決定する。選択された1つまたは複数のユーザ情報フィールドの各々によって示される1つまたは複数のリソースユニットは、局に割り当てられる複数のリソースユニットである。
【０００９】
トリガフレームの中のユーザ情報フィールドは、ユーザ情報リストフィールドにおいて展開され得る。したがって、この実装形態は、代替的に、ユーザ情報リストフィールドから、局の関連付け識別子と同じである1つまたは複数のユーザ情報フィールドを選択することであり得る。
【００１０】
局がユーザ情報リストフィールドから1つまたは複数のユーザ情報フィールドを選択する具体的な方式については、以下の4つの任意選択の可能な実装形態を参照されたい。代替として、4つの可能な実装形態は組合せで使用され得る。これは本出願では限定されない。
（【００１１】以降は省略されています）
