公開番号2025112538
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006827
出願日2024-01-19
発明の名称光源装置及びシステム
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 1/07 20060101AFI20250725BHJP(医学または獣医学;衛生学)
要約【課題】内視鏡から出射する光の制御を高精度に行うことが可能な内視鏡の光源装置を提供する。
【解決手段】制御装置11は、異なる色の光を生成する5つの光源80と、5つの光源80により生成される光を内視鏡10のライトガイド41に導入することが可能に構成された光学部材60と、を備え、5つの光源80のうち、4つの光源80を除く特定光源であるIR光源85は、生成する光の波長がこの4つの光源80よりも長くなっており、IR光源85により生成された光の一部を検出するシリコンにより構成されたIR光検出素子75と、IR光検出素子75に入射する光を減光する減光部材90と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
異なる色の光を生成する５つ以上の光源と、
前記５つ以上の光源により生成される光を内視鏡のライトガイドに導入することが可能に構成された光学部材と、を備え、
前記５つ以上の光源のうち、４つの光源を除く特定光源は、生成する光の波長が前記４つの光源よりも長くなっており、
前記特定光源により生成された光の一部を検出するシリコンにより構成された第１光検出素子と、
前記第１光検出素子に入射する光を減光する減光部材と、を備える光源装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の光源装置であって、
前記特定光源は、赤外の波長帯域の光を生成するものである光源装置。
【請求項３】
請求項２に記載の光源装置であって、
前記減光部材は、ＮｅｕｔｒａｌＤｅｎｓｉｔｙフィルタである光源装置。
【請求項４】
請求項１から３のいずれか１項に記載の光源装置であって、
前記減光部材と前記第１光検出素子の間に設けられ、前記第１光検出素子への光の入射範囲を制限する制限部材を更に備える光源装置。
【請求項５】
請求項１から３のいずれか１項に記載の光源装置であって、
前記第１光検出素子は、受光領域が複数に分割されたものである光源装置。
【請求項６】
請求項１から３のいずれか１項に記載の光源装置であって、
前記４つの光源のうちの少なくとも１つにより生成された光の一部を検出する第２光検出素子を更に備える光源装置。
【請求項７】
請求項１から３のいずれか１項に記載の光源装置を含む制御装置と、
前記制御装置に接続される内視鏡と、
前記内視鏡及び前記制御装置に設けられ、前記制御装置と前記内視鏡との間で画像信号及び制御信号の光通信を行う通信部と、を備え、
前記通信部は、通信に利用する光が通過する光路を有し、
前記光路は、画像信号に基づく光の光路と、制御信号に基づく光の光路とで兼用されており、
前記画像信号の通信周波数は、前記制御信号の通信周波数よりも高いシステム。
【請求項８】
請求項７に記載のシステムであって、
前記通信部は、第１種別の発光素子により生成される光を利用して前記画像信号の通信を行い、前記第１種別と異なる第２種別の発光素子により生成される光を利用して前記制御信号の通信を行うシステム。
【請求項９】
請求項８に記載のシステムであって、
前記第１種別の発光素子は、レーザダイオードであり、
前記第２種別の発光素子は、発光ダイオードであるシステム。
【請求項１０】
請求項１から３のいずれか１項に記載の光源装置と、
プロセッサと、を備え、
前記プロセッサは、前記５つ以上の光源のうちの少なくとも２つが生成する光の光量を制御するシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、光源装置及びシステムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１－４には、内視鏡の光源装置が記載されている。
【０００３】
特許文献５－７には、内視鏡と制御装置との接続に関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
中国特許出願公開第１１２９０４５４９号明細書
中国特許出願公開第１１５２２７１８８号明細書
中国特許出願公開第１１５２２７１８７号明細書
中国特許出願公開第１１５２００７０３号明細書
中国特許第１１５２９６７４４号
中国実用新案第２１８８９９３８４号明細書
中国実用新案第２１５８３８９２９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示の技術では、内視鏡から出射する光の制御を高精度に行うことが可能な内視鏡の光源装置及びシステムを提供する。
【課題を解決するための手段】
【０００６】
本開示の技術の一態様の光源装置は、異なる色の光を生成する５つ以上の光源と、上記５つ以上の光源により生成される光を内視鏡のライトガイドに導入することが可能に構成された光学部材と、を備え、上記５つ以上の光源のうち、４つの光源を除く特定光源は、生成する光の波長が上記４つの光源よりも長くなっており、上記特定光源により生成された光の一部を検出するシリコンにより構成された第１光検出素子と、上記第１光検出素子に入射する光を減光する減光部材と、を備えるものである。
【０００７】
本開示の技術の一態様のシステムは、上記光源装置と、プロセッサと、を備え、上記プロセッサは、上記５つ以上の光源のうちの少なくとも２つが生成する光の光量を制御するものである。
【発明の効果】
【０００８】
本開示の技術によれば、内視鏡から出射する光の制御を高精度に行うことが可能となる。
【図面の簡単な説明】
【０００９】
図１は、本開示の技術の一態様である内視鏡装置を示した外観図である。
図２は、図１の内視鏡装置２の構成を示したブロック図である。

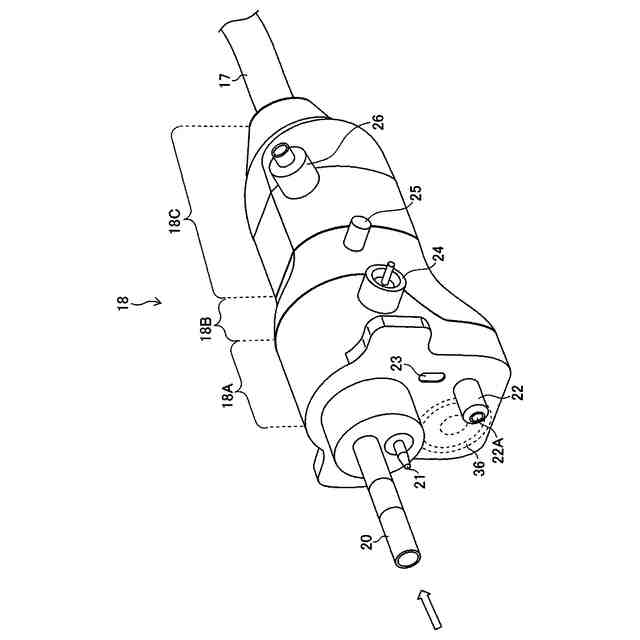

図３は、内視鏡コネクタ１８の外観の一例を示す模式図である。

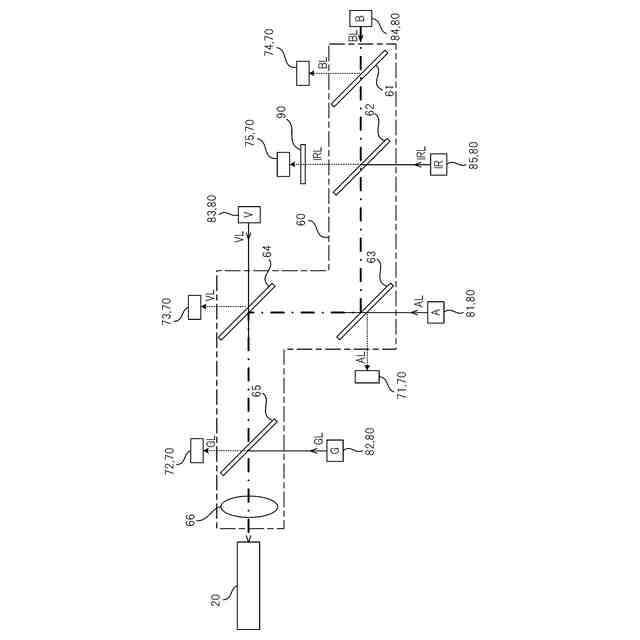

図４は、図２に示す光源ユニット５９の内部構成例を示す模式図である。
図５は、光源ユニット５９の第１変形例を示す図である。
図６は、光源ユニット５９の第２変形例を示す図である。

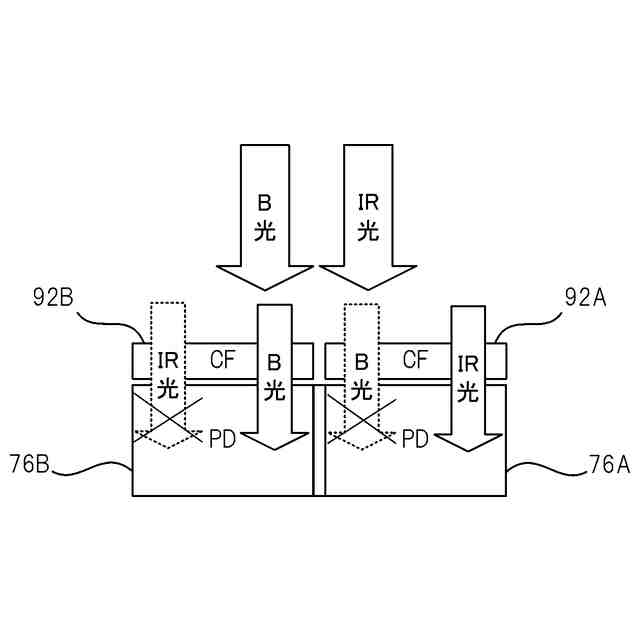

図７は、図６に示す光源ユニット５９の分光フィルタ９２及び２色光検出素子７６の断面模式図である。
図８は、内視鏡１０と制御装置１１が通信を行うためのハードウェアの構成例を示す模式図である。
【発明を実施するための形態】
【００１０】
図１は、本開示の技術の一態様である内視鏡装置を示した外観図である。図２は、図１の内視鏡装置２の構成を示したブロック図である。
（【００１１】以降は省略されています）
