公開番号2025113734
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024008031
出願日2024-01-23
発明の名称アンテナ装置
出願人ミツミ電機株式会社
代理人個人,個人
主分類H01Q 13/08 20060101AFI20250728BHJP(基本的電気素子)
要約【課題】アンテナ装置を軽量化することである。
【解決手段】アンテナ装置1は、第1のアンテナとしてのパッチアンテナ2を備える。パッチアンテナ2は、所定の誘電率の樹脂製のカバーとしてのトップカバー3と、トップカバー3の一方の-Z方向側の第1の面に設けられ、給電される放射導体21と、トップカバー3の一部である基板としてのアンテナ基板22と、を有する。パッチアンテナ2は、天頂方向のGNSS衛星から放射された受信電波を受信する。
【選択図】図2
特許請求の範囲【請求項１】
所定の誘電率の樹脂製のカバーと、
前記カバーの一方の第１の面に設けられ、給電される放射導体と、前記カバーの一部である基板と、を有する第１のアンテナと、を備えるアンテナ装置。
続きを表示（約 660 文字）【請求項２】
前記第１のアンテナは、
前記カバーを介して前記放射導体に対向する第２の面に設けられた接地導体を有する請求項１に記載のアンテナ装置。
【請求項３】
前記第１の面は、前記カバーの天面の逆側の面であり、
前記第１の面側に設けられ、電波の円偏波の偏波方向を逆にして反射し、前記カバーを支持する反射板を備え、
前記第１のアンテナは、前記反射板により反射された受信電波を受信する請求項１に記載のアンテナ装置。
【請求項４】
前記第１の面は、前記カバーの天面の逆側の面であり、
前記第１の面側に設けられ、電波の円偏波の偏波方向を逆にして反射し、前記カバーの内部に配置される反射素子を備え、
前記第１のアンテナは、前記反射素子により反射された受信電波を受信する請求項１に記載のアンテナ装置。
【請求項５】
前記第１の面は、前記カバーの天面であり、
前記第１のアンテナは、受信電波を直接受信する請求項１に記載のアンテナ装置。
【請求項６】
前記受信電波は、右旋円偏波又は左旋円偏波である請求項３から５のいずれか一項に記載のアンテナ装置。
【請求項７】
前記第１のアンテナの第１の面側又は当該第１の面の逆側に設けられた第２のアンテナを備える請求項１に記載のアンテナ装置。
【請求項８】
前記第１のアンテナ及び前記第２のアンテナの周波数帯は、異なる請求項７に記載のアンテナ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アンテナ装置に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
従来、自動車などの車両のＩＰ（Instrument Panel）内部などに設置するパッチアンテナが知られている。パッチアンテナは、例えば、ＧＮＳＳ（Global Navigation Satellite System）衛星からの円偏波の電波を受信する。
【０００３】
また、パッチアンテナと、他のアンテナと、を備えるアンテナ装置が知られている。例えば、パッチアンテナと、ＴＥＬアンテナとを、外部カバー（トップカバー）及びブラケット内に格納した複合アンテナ装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１５６９７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記複合アンテナ装置など、パッチアンテナを有するアンテナ装置において、軽量化の要請がある。
【０００６】
本発明の課題は、アンテナ装置を軽量化することである。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明のアンテナ装置は、
所定の誘電率の樹脂製のカバーと、
前記カバーの一方の第１の面に設けられ、給電される放射導体と、前記カバーの一部である基板と、を有する第１のアンテナと、を備える。
【発明の効果】
【０００８】
本発明によれば、アンテナ装置を軽量化できる。
【図面の簡単な説明】
【０００９】

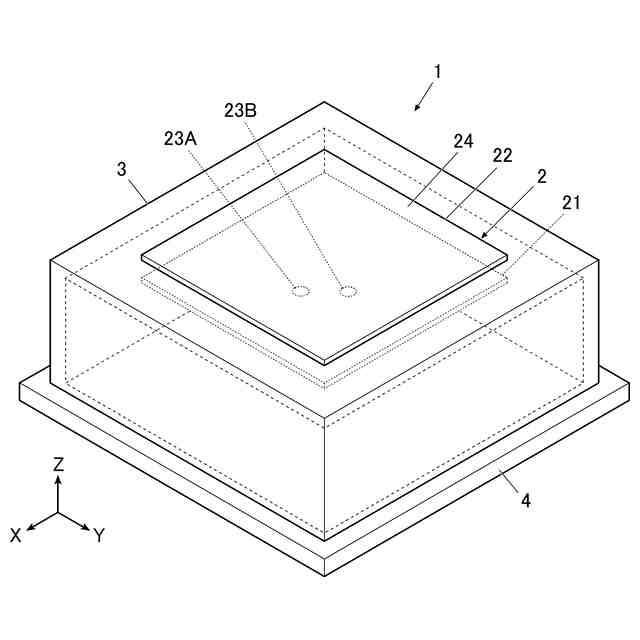

本発明の実施の形態のアンテナ装置を示す概略斜視図である。

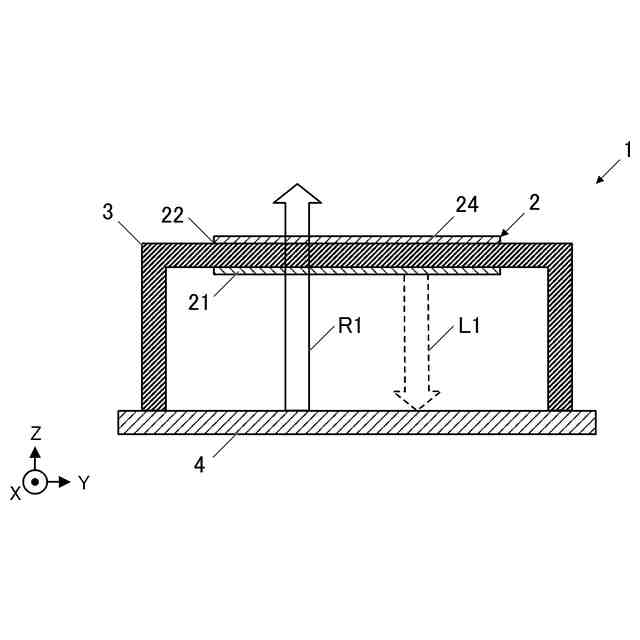

実施の形態のアンテナ装置を示す概略断面図である。

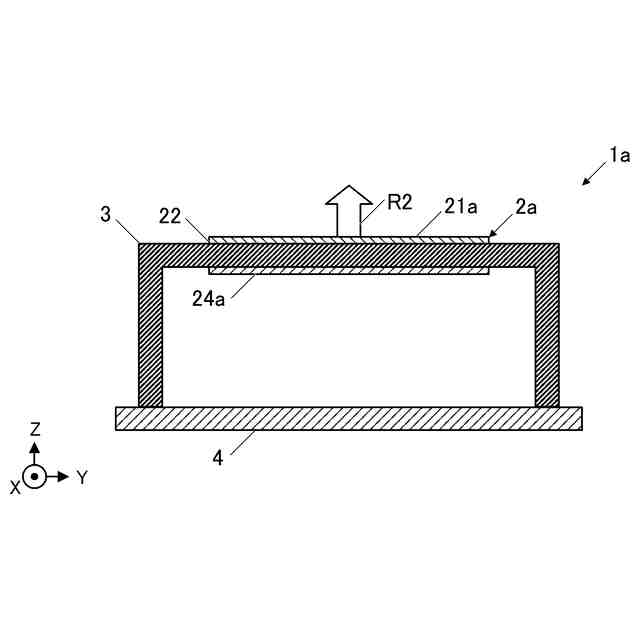

第１の変形例のアンテナ装置を示す概略断面図である。
第２の変形例のアンテナ装置を示す概略断面図である。

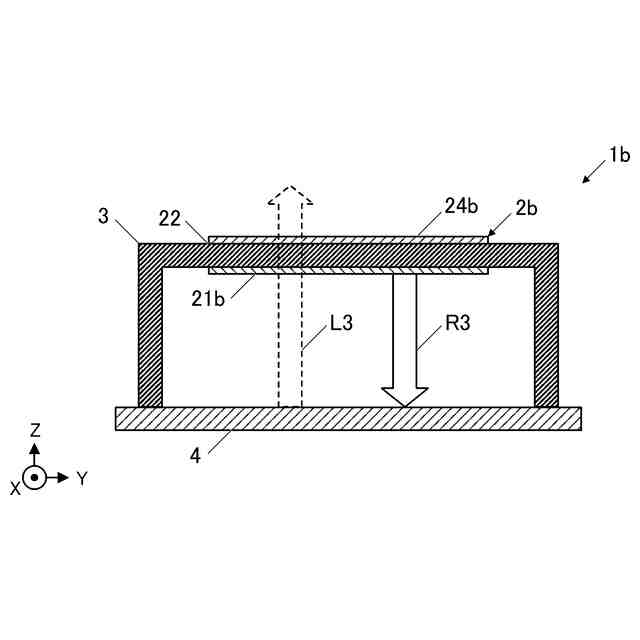

第３の変形例のアンテナ装置を示す概略断面図である。

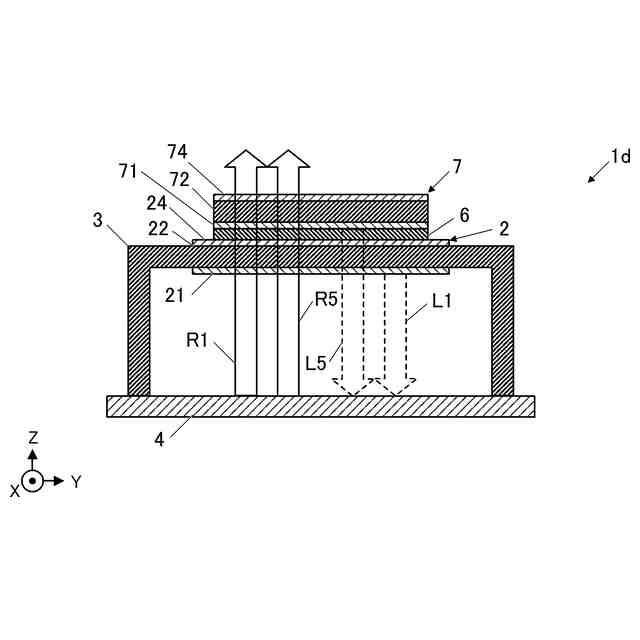

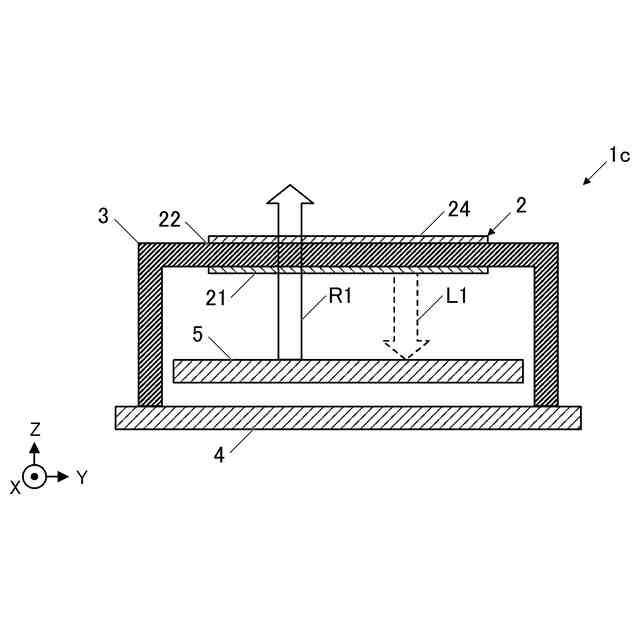

第４の変形例のアンテナ装置を示す概略断面図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して本発明に係る実施の形態及び第１～第４の変形例を順に詳細に説明する。ただし、発明の範囲は、図示例に限定されない。
（【００１１】以降は省略されています）
