公開番号2025141493
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041449
出願日2024-03-15
発明の名称電子機器、電子機器の動作制御方法、プログラム及び情報処理システム
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G06F 3/04883 20220101AFI20250919BHJP(計算;計数)
要約【課題】表示画面上に既に表示されている数式を活用する。

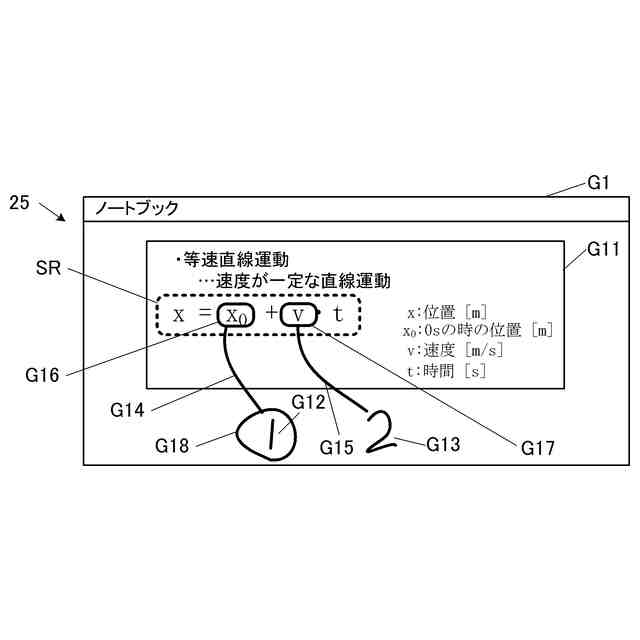

【解決手段】PC20のCPU21は、定数、変数、又は係数のうち少なくとも一つの数が設定される代入領域を含む数式をPC20の表示部25に表示させる。また、CPU21は、表示部25に対する手書き入力を受け付ける。また、CPU21は、代入領域に代入されるべき代入用数値(例えば、代入用数値G12、代入用数値G13;図6参照)と当該代入用数値と代入領域とを連結させる線(オブジェクト)(例えば、線G14、線G15;図6参照)の手書き入力を受け付けた場合に、当該代入用数値と線(オブジェクト)で連結された代入領域とを紐付ける。
【選択図】図6
特許請求の範囲【請求項１】
定数、変数、又は係数のうち少なくとも一つの数が設定される代入領域を含む数式を所定の表示部に表示させる表示制御手段と、
前記表示部に対する手書き入力を受け付ける入力受付手段と、
前記入力受付手段によって、前記代入領域に代入されるべき代入用数値と当該代入用数値と前記代入領域とを連結させるオブジェクトの手書き入力を受け付けた場合に、当該代入用数値と前記オブジェクトで連結された前記代入領域とを紐付ける制御手段と、
を備えることを特徴とする電子機器。
続きを表示（約 1,800 文字）【請求項２】
前記制御手段は、
前記入力受付手段によって、前記代入領域が表示された表示領域から所定の距離以内に一端点が存在し、且つ、前記代入用数値の入力領域から所定の距離以内に他の一端点が存在するように前記オブジェクトの手書き入力を受け付けた場合に、当該代入用数値と前記オブジェクトで連結された前記代入領域とを紐付ける、
ことを特徴とする請求項１に記載の電子機器。
【請求項３】
前記制御手段は、
前記入力受付手段によって、前記代入領域が表示された表示領域から所定の距離以内に一端点を含み、且つ、前記代入用数値を囲む枠内に他の一端点を含むように前記オブジェクトの手書き入力を受け付けた場合に、当該代入用数値と前記オブジェクトで連結された前記代入領域とを紐付ける、
ことを特徴とする請求項１に記載の電子機器。
【請求項４】
前記表示制御手段は、
前記オブジェクトの端点が、前記代入領域が表示された表示領域から所定の距離以内の領域である第１領域又は前記代入用数値の入力領域から所定の距離以内の領域である第２領域にある場合に、当該オブジェクトの端点がある前記第１領域又は前記第２領域の枠を他の領域と識別可能な態様で表示する、
ことを特徴とする請求項１に記載の電子機器。
【請求項５】
前記表示部に表示されている前記数式に対する選択を受け付ける選択受付手段を更に備え、
前記表示制御手段は、
前記選択受付手段によって前記数式に対する選択を受け付けた場合に、前記数式が記された数式付箋を表示させるための第１操作ボタンと、前記代入用数値が前記代入領域に代入された前記数式が記された数式付箋を表示させるための第２操作ボタンと、のうち少なくとも何れか一方を前記表示部に表示させる、
ことを特徴とする請求項１に記載の電子機器。
【請求項６】
前記表示制御手段は、
前記第１操作ボタンが操作された場合には、所定の表示画面に前記数式が記された数式付箋を表示させるとともに当該数式のグラフを表示させ、前記第２操作ボタンが操作された場合には、前記所定の表示画面に前記代入用数値が前記代入領域に代入された前記数式が記された数式付箋と当該数式のグラフとを表示させる、
ことを特徴とする請求項５に記載の電子機器。
【請求項７】
定数、変数、又は係数のうち少なくとも一つの数が設定される代入領域を含む数式を所定の表示部に表示させる表示制御工程と、
前記表示部に対する手書き入力を受け付ける入力受付工程と、
前記入力受付工程によって、前記代入領域に代入されるべき代入用数値と当該代入用数値と前記代入領域とを連結させるオブジェクトの手書き入力を受け付けた場合に、当該代入用数値と前記オブジェクトで連結された前記代入領域とを紐付ける制御工程と、
を含むことを特徴とする電子機器の動作制御方法。
【請求項８】
電子機器のコンピュータを、
定数、変数、又は係数のうち少なくとも一つの数が設定される代入領域を含む数式を所定の表示部に表示させる表示制御手段、
前記表示部に対する手書き入力を受け付ける入力受付手段、
前記入力受付手段によって、前記代入領域に代入されるべき代入用数値と当該代入用数値と前記代入領域とを連結させるオブジェクトの手書き入力を受け付けた場合に、当該代入用数値と前記オブジェクトで連結された前記代入領域とを紐付ける制御手段、
として機能させることを特徴とするプログラム。
【請求項９】
電子機器と、当該電子機器と情報通信可能に接続されたサーバと、を備える情報処理システムであって、
前記電子機器は、
定数、変数、又は係数のうち少なくとも一つの数が設定される代入領域を含む数式を所定の表示部に表示させる表示制御手段と、
前記表示部に対する手書き入力を受け付ける入力受付手段と、
を備え、
前記サーバは、
前記電子機器が前記入力受付手段によって、前記代入領域に代入されるべき代入用数値と当該代入用数値と前記代入領域とを連結させるオブジェクトの手書き入力を受け付けた場合に、当該代入用数値と前記オブジェクトで連結された前記代入領域とを紐付ける制御手段を備える、
ことを特徴とする情報処理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器、電子機器の動作制御方法、プログラム及び情報処理システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、数式を通常のキーボードから入力し、ディスプレイ画面上の任意の位置に描画する方法が開示されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１７１７９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に開示されている方法では、所望の数式をディスプレイ画面上の任意の位置に描画するに留まり、ディスプレイ画面上に描画された数式を活用することはできない。
【０００５】
本発明は、このような問題に鑑みてなされたものであり、表示画面上に既に表示されている数式を活用することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る電子機器は、定数、変数、又は係数のうち少なくとも一つの数が設定される代入領域を含む数式を所定の表示部に表示させる表示制御手段と、前記表示部に対する手書き入力を受け付ける入力受付手段と、前記入力受付手段によって、前記代入領域に代入されるべき代入用数値と当該代入用数値と前記代入領域とを連結させるオブジェクトの手書き入力を受け付けた場合に、当該代入用数値と前記オブジェクトで連結された前記代入領域とを紐付ける制御手段と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、表示画面上に既に表示されている数式を活用することができる。
【図面の簡単な説明】
【０００８】
学習支援システムの概略構成図である。

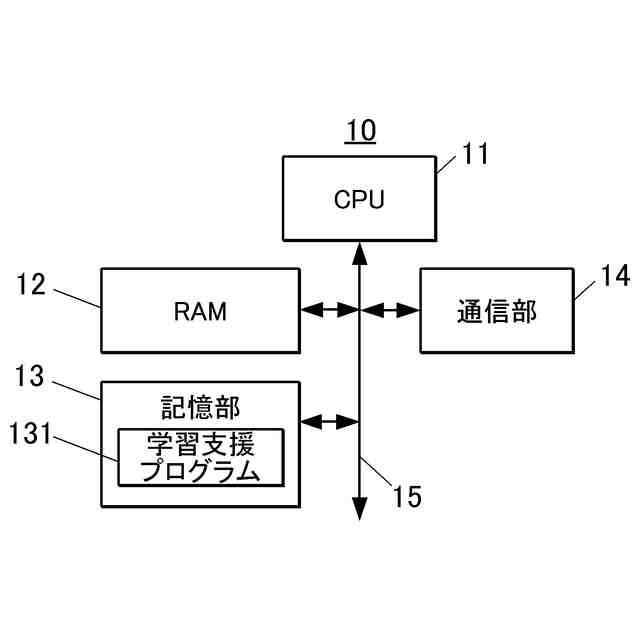

サーバの機能構成を示すブロック図である。
ＰＣの機能構成を示すブロック図である。
数式活用処理の制御手順を示すフローチャートである。

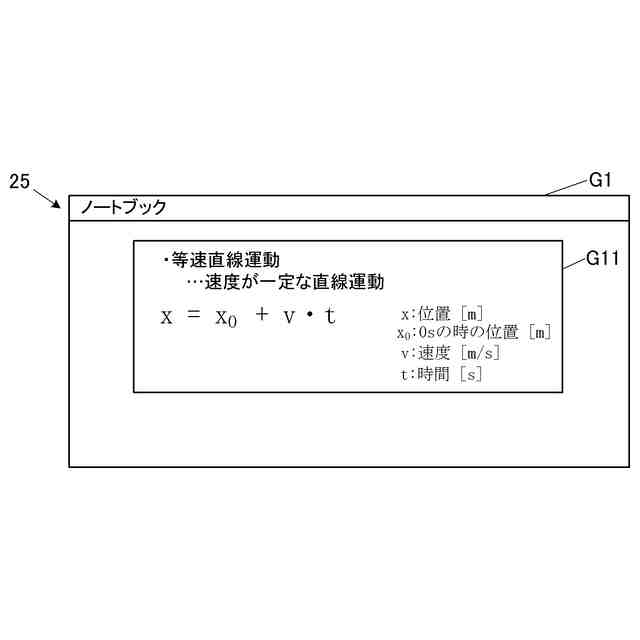

ノートブック画面の例を示す図である。
ノートブック画面の例を示す図である。
ノートブック画面の例を示す図である。

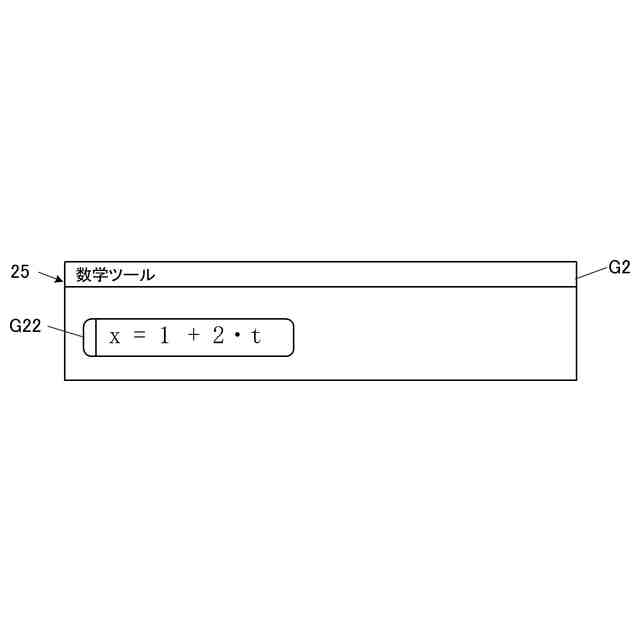

数学ツール画面の例を示す図である。
数学ツール画面の例を示す図である。
数学ツール画面の例を示す図である。
数学ツール画面の例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施の形態を図面に基づいて説明する。図１に示すように、本実施の形態の学習支援システム（情報処理システム）１は、小学校～高校などの教育機関で学習する生徒の学習支援を行うサーバクライアントシステムである。学習支援システム１は、サーバ１０と、ＰＣ（Personal Computer）２０と、を備える。サーバ１０とＰＣ２０とは、通信ネットワークＮを介して通信接続されている。学習支援システム１は、教育機関の生徒に、授業などのノートブック作成、オンライン辞書、数学ツールや、先生からの課題の実施及び提出などの授業支援を提供する学習支援機能を有する。学習支援機能は、アカウント情報（ＩＤ及びパスワード）があらかじめサーバ１０に登録された生徒のユーザに対して提供されるものとする。
【００１０】
サーバ１０は、通信ネットワークＮのクラウド上に設けられたＷｅｂサーバ装置であり、ＰＣ２０に上述の学習支援機能を提供する。ＰＣ２０は、生徒であるユーザが使用する電子機器であり、例えば、ノートＰＣ（Personal Computer）とし、教育施設や、ユーザの自宅で使用される。ただし、ＰＣ２０は、ノートＰＣに限定されるものではなく、デスクトップＰＣ、タブレットＰＣ、スマートフォンなど、他の電子機器としてもよい。また、図１のＰＣ２０は、複数のユーザが使用する複数台のＰＣ２０を代表した１台を表したものとする。通信ネットワークＮは、サーバ１０とＰＣ２０との通信を中継するネットワークであり、例えば、インターネットであるものとするが、ＬＡＮ（Local Area Network）、専用線などを含んでいてもよい。
（【００１１】以降は省略されています）
