公開番号2025115834
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010514
出願日2024-01-26
発明の名称表示装置及び表示システム
出願人株式会社Magnolia White
代理人弁理士法人酒井国際特許事務所
主分類G02F 1/1343 20060101AFI20250731BHJP(光学)
要約【課題】画素が高精細化しても、透過率を向上させる表示装置及び表示システムを提供する。
【解決手段】表示装置は、アレイ基板と、対向基板と、液晶層とを有している。アレイ基板は、信号線と、走査線と、複数の画素電極と重畳する共通電極と、格子状で遮光性の導電層を備える。導電層は、走査線及び信号線に重畳する枠部と、第1区画と第2区画の2つに画素を区切る分割線部とを有している。共通電極は、画素毎に、1スリットと、第2スリットとを有している。第1スリットの第1辺と第2辺との間隔は、第2スリットに近づくにつれて徐々に小さくなり、第2スリットの第3辺と第4辺との間隔は、第1スリットに近づくにつれて徐々に小さくなる。分割線部は、第1辺と第3辺との間、及び第2辺と第4辺との間に配置されている。
【選択図】図10
特許請求の範囲【請求項１】
アレイ基板と、
前記アレイ基板に対向する対向基板と、前記アレイ基板と前記対向基板との間に液晶分子を含む液晶層と、を有し、
前記アレイ基板は、
第１方向に間隔をおいて並ぶ複数の信号線と、
第２方向に間隔をおいて並ぶ複数の走査線と、
隣り合う２つの信号線及び隣り合う２つの走査線に囲まれる画素の開口毎に配置された複数の画素電極と、
画素毎に配置された複数の半導体と、
絶縁膜を介して複数の前記画素電極と重畳する共通電極と、
前記共通電極に直接積層され、格子状で遮光性の導電層を備え、
前記導電層は、前記走査線及び前記信号線に重畳する枠部と、第１区画と第２区画の２つに前記画素を区切る分割線部とを有し、
前記共通電極は、前記画素毎に、第１辺と、平面視で前記第１辺と対向する第２辺を少なくとも有し、前記第１区画に配置される第１スリットと、少なくとも第３辺と、平面視で前記第３辺と対向する第４辺を少なくとも有し、前記第２区画に配置される第２スリットとを有し、
前記第１辺と前記第２辺との間隔は、前記第２スリットに近づくにつれて徐々に小さくなり、
前記第３辺と前記第４辺との間隔は、前記第１スリットに近づくにつれて徐々に小さくなり、
前記分割線部は、前記第１辺と前記第３辺との間、及び前記第２辺と前記第４辺との間に配置されている、
表示装置。
続きを表示（約 750 文字）【請求項２】
前記半導体と前記画素電極との接続が前記第１区画に配置されており、前記第１区画の面積は、前記第２区画の面積よりも大きい、請求項１に記載の表示装置。
【請求項３】
平面視で、前記第１辺、前記第２辺、前記第３辺及び前記第４辺は、前記枠部と交差し、前記第１辺、前記第２辺、前記第３辺及び前記第４辺のいずれかと、前記分割線部と、前記枠部とで囲まれる部分は、三角形である、請求項１に記載の表示装置。
【請求項４】
隣り合う前記枠部は、前記第１辺と前記第２辺との間、又は前記第３辺と前記第４辺との間よりも小さい部分がある、請求項１に記載の表示装置。
【請求項５】
前記第１スリットは、台形形状を含み、前記第１辺と前記第２辺とをつなぐ第５辺は、前記分割線部に沿っており、前記第２スリットは、台形形状を含み、前記第３辺と前記第４辺とをつなぐ第６辺は、前記分割線部に沿っている、請求項１に記載の表示装置。
【請求項６】
前記第１スリットと前記第２スリットとは、第３スリットで接続されており、前記第３スリットは、前記分割線部で覆われている、請求項１に記載の表示装置。
【請求項７】
前記画素電極と前記共通電極との間に電圧が印加されると、前記液晶分子の長軸方向は、前記第１辺及び前記第３辺の近傍領域において回転方向が互いに逆回りに、かつ前記第２辺及び前記第４辺の近傍領域において回転方向が互いに逆回りに回転する、請求項１に記載の表示装置。
【請求項８】
レンズと、
請求項１から７のいずれか１項に記載の表示装置と、
前記表示装置に画像を出力する制御装置と、を備える、
表示システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置及び表示システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１及び特許文献２には、応答速度及び透過率を向上させる表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２３２１３６号公報
特開２０１９－１１３５８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、画素が高精細化すると電極の櫛歯形成が難しくなる。特許文献２では、複数の液晶ドメインと、液晶分子の配向変化がほとんど生じない複数の暗領域が形成される。特許文献２では、スリットが信号線と走査線とに囲まれた開口の内側におさまっている。しかしながら、特許文献２では、画素が高精細化すると、スリットが信号線又は走査線に重なり、透過率か低下してしまう可能性がある。
【０００５】
本開示の目的は、画素が高精細化しても、透過率を向上させる表示装置及び表示システムを提供することにある。
【課題を解決するための手段】
【０００６】
一態様の表示装置は、アレイ基板と、前記アレイ基板に対向する対向基板と、前記アレイ基板と前記対向基板との間に液晶分子を含む液晶層と、を有し、前記アレイ基板は、第１方向に間隔をおいて並ぶ複数の信号線と、第２方向に間隔をおいて並ぶ複数の走査線と、隣り合う２つの信号線及び隣り合う２つの走査線に囲まれる画素の開口毎に配置された複数の画素電極と、画素毎に配置された複数の半導体と、絶縁膜を介して複数の前記画素電極と重畳する共通電極と、前記共通電極に直接積層され、格子状で遮光性の導電層を備え、前記導電層は、前記走査線及び前記信号線に重畳する枠部と、第１区画と第２区画の２つに前記画素を区切る分割線部とを有し、前記共通電極は、前記画素毎に、第１辺と、平面視で前記第１辺と対向する第２辺を少なくとも有し、前記第１区画に配置される第１スリットと、少なくとも第３辺と、平面視で前記第３辺と対向する第４辺を少なくとも有し、前記第２区画に配置される第２スリットとを有し、前記第１辺と前記第２辺との間隔は、前記第２スリットに近づくにつれて徐々に小さくなり、前記第３辺と前記第４辺との間隔は、前記第１スリットに近づくにつれて徐々に小さくなり、前記分割線部は、前記第１辺と前記第３辺との間、及び前記第２辺と前記第４辺との間に配置されている。
【０００７】
一態様の表示システムは、上述した表示装置と、前記表示装置に画像を出力する制御装置と、を備える。
【図面の簡単な説明】
【０００８】
図１は、実施形態１に係る表示システムの一例を示す構成図である。
図２は、表示装置とユーザの目との相対関係の一例を示す模式図である。

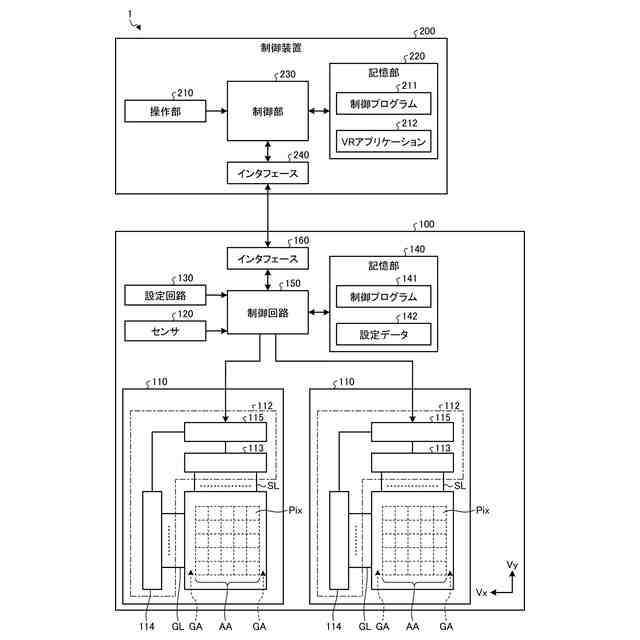

図３は、実施形態１に係る表示システムの構成の一例を示すブロック図である。

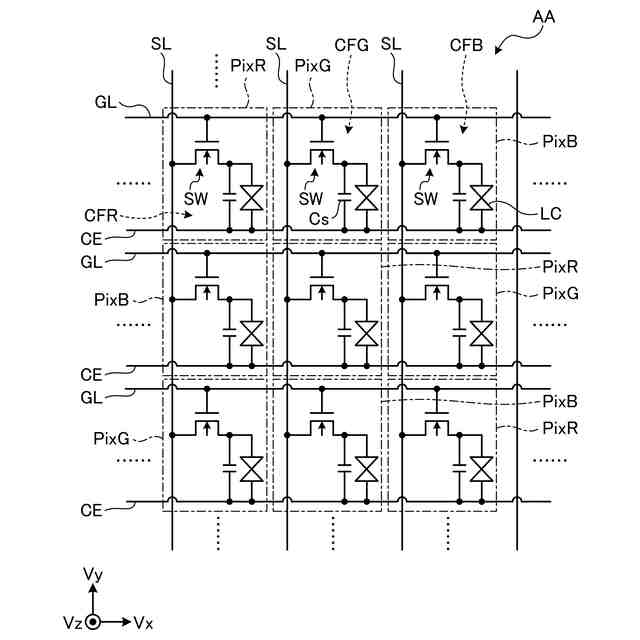

図４は、実施形態１に係る表示領域の画素配列を表す回路図である。

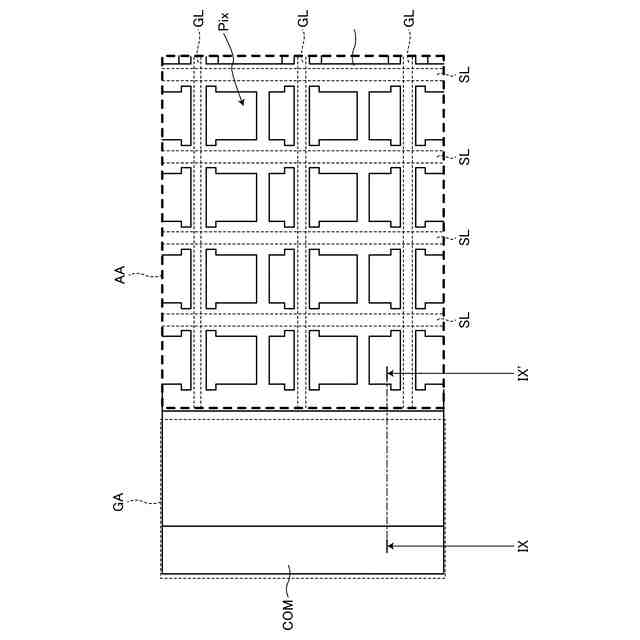

図５は、実施形態１に係る表示パネルの一例を示す模式図である。

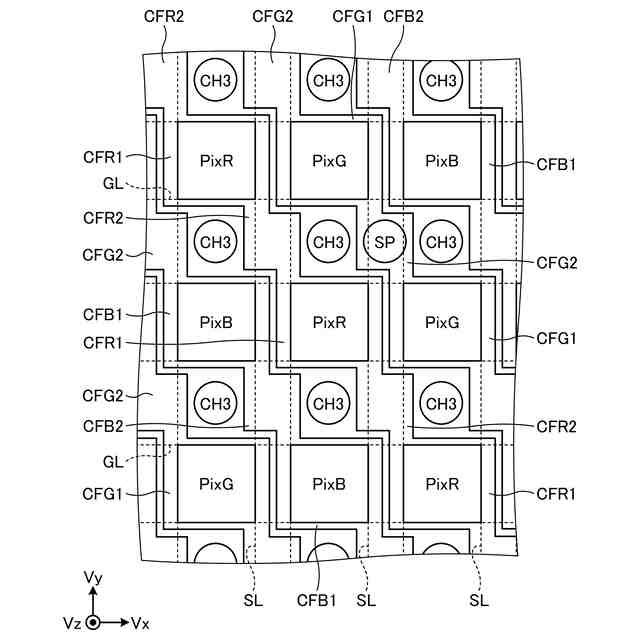

図６は、実施形態１において、表示領域の一部を拡大して模式的に示す模式図である。
図７は、図６のＶＩＩ－ＶＩＩ’の断面を模式的に示す断面図である。
図８は、実施形態１に係る表示領域と周辺領域の境界を模式的に示す断面図である。

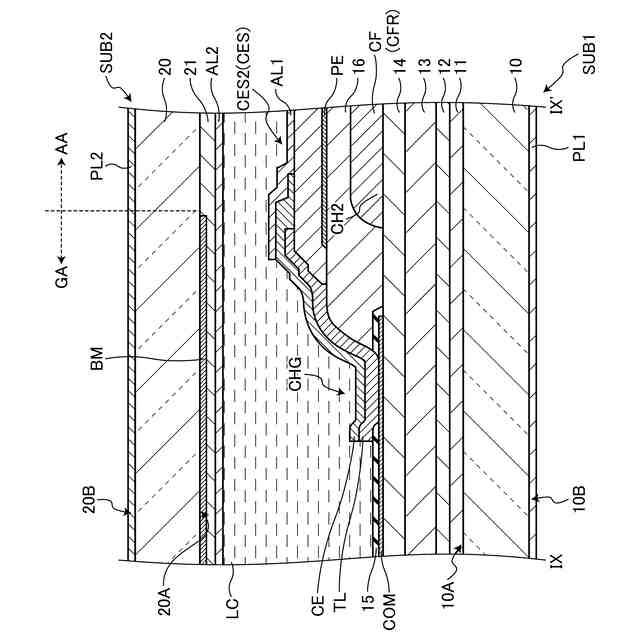

図９は、図８のＩＸ－ＩＸ’の断面を模式的に示す断面図である。

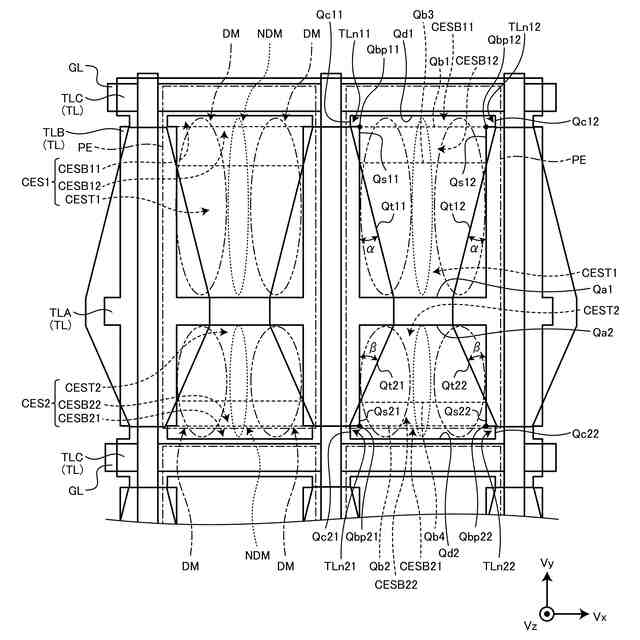

図１０は、スリットと液晶ドメインとの関係を模式的に示す平面図である。
図１１は、比較例のスリットと液晶ドメインとの関係を模式的に示す平面図である。
図１２は、実施形態２において、表示領域の一部を拡大して模式的に示す模式図である。
図１３は、図１２のＸＩＩＩ－ＸＩＩＩ’の断面を模式的に示す断面図である。
【発明を実施するための形態】
【０００９】
発明を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【００１０】
（実施形態１）
図１は、実施形態１に係る表示システムの一例を示す構成図である。図２は、表示装置とユーザの目との相対関係の一例を示す模式図である。
（【００１１】以降は省略されています）
