公開番号2025116111
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025089139,2024047488
出願日2025-05-28,2015-10-23
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250731BHJP(教育;暗号方法;表示;広告;シール)

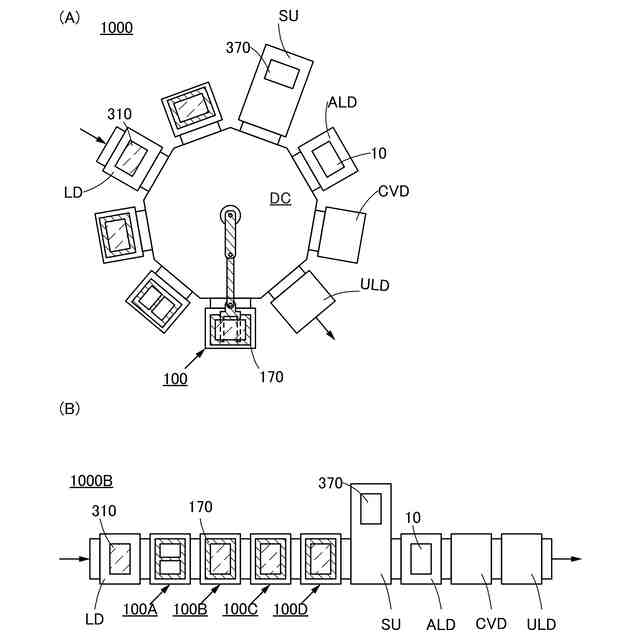

要約【課題】利便性または信頼性に優れた新規な機能パネルを提供する。また、利便性または
信頼性に優れた新規な機能パネルの作製方法を提供する。
【解決手段】第1の基材と、第1の基材に重なる領域を有する第2の基材と、第1の基材
および第2の基材を接合する接合層と、第1の基材、第2の基材および接合層に接する絶
縁層を含んで構成される。これにより、接合層が第1の基材に接する領域または接合層が
第2の基材に接する領域に生じ易い隙間を、絶縁層により埋めることができ、第1の基材
と、第2の基材と、第1の基材および第2の基材を接合する接合層に囲まれた領域にある
機能層に、不純物が拡散する現象を抑制することができる。

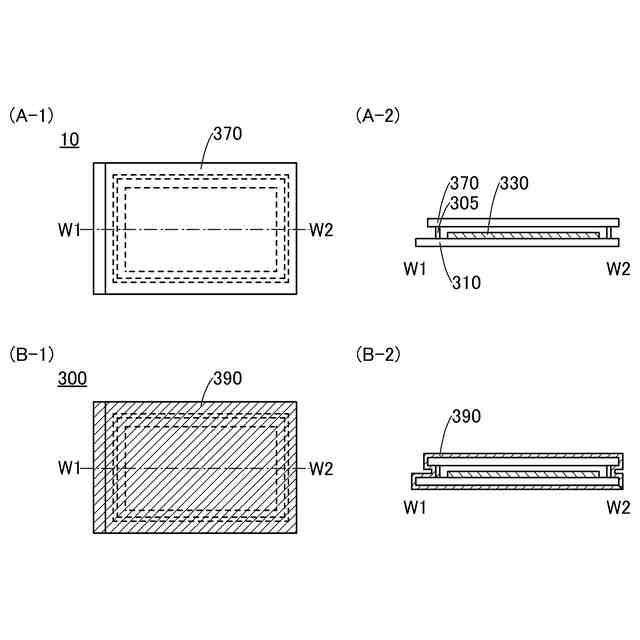

【選択図】図1
特許請求の範囲【請求項１】
画素と、前記画素に信号を供給する機能を有する駆動回路と、を有し、
前記画素は、第１のトランジスタ及び発光素子を有し、
前記駆動回路は、第２のトランジスタを有し、
前記第１のトランジスタは、チャネル形成領域の上方に第１のゲートを有し、
前記第２のトランジスタは、チャネル形成領域の上方に第２のゲートを有する、表示装置であって、
第１の基材と、
前記第１の基材の上方に配置された領域を有する端子と、
前記端子と電気的に接続されるフレキシブルプリント基板と、
前記第１のトランジスタの前記第１のゲートの上方に配置された領域、及び、前記第２のトランジスタの前記第２のゲートの上方に配置された領域を有する絶縁膜と、
前記絶縁膜の上方に配置された領域を有し、かつ、前記発光素子の下部電極の端部を覆う領域を有する隔壁と、
前記隔壁の上方に配置された領域を有し、かつ、前記発光素子の上部電極の上方に配置された領域を有する酸化アルミニウム層と、
前記酸化アルミニウム層の上面と接する領域を有するように配置された接着剤と、
前記接着剤の上方に配置された領域を有する第２の基材と、を有し、
前記第１の基材に垂直な方向に切断した断面視において、前記隔壁の側面は、底面と側面とのなす角度が９０度より小さい領域を有し、
前記酸化アルミニウム層は、前記第１のトランジスタの前記第１のゲートと重なる第１の領域と、前記第２のトランジスタの前記第２のゲートと重なる第２の領域と、前記隔壁の側面と接する第３の領域と、前記第３の領域と連続し前記絶縁膜と接する第４の領域と、を有し、
平面視において、前記第３の領域と前記第４の領域とは、前記端子と前記駆動回路との間に配置される、表示装置。
続きを表示（約 930 文字）【請求項２】
画素と、前記画素に信号を供給する機能を有する駆動回路と、を有し、
前記画素は、第１のトランジスタ及び発光素子を有し、
前記駆動回路は、第２のトランジスタを有し、
前記第１のトランジスタは、チャネル形成領域の上方に第１のゲートを有し、
前記第２のトランジスタは、チャネル形成領域の上方に第２のゲートを有する、表示装置であって、
第１の基材と、
前記第１の基材の上方に配置された領域を有する端子と、
前記端子と電気的に接続されるフレキシブルプリント基板と、
前記第１のトランジスタの前記第１のゲートの上方に配置された領域、及び、前記第２のトランジスタの前記第２のゲートの上方に配置された領域を有する絶縁膜と、
前記絶縁膜の上方に配置された領域を有し、かつ、前記発光素子の下部電極の端部を覆う領域を有する隔壁と、
前記隔壁の上方に配置された領域を有し、かつ、前記発光素子の上部電極の上方に配置された領域を有する酸化アルミニウム層と、
前記酸化アルミニウム層の上面と接する領域を有するように配置された接着剤と、
前記接着剤の上方に配置された領域を有する第２の基材と、を有し、
前記第１の基材に垂直な方向に切断した断面視において、前記隔壁の側面は、底面と側面とのなす角度が９０度より小さい領域を有し、
前記酸化アルミニウム層は、前記第１のトランジスタの前記第１のゲートと重なる第１の領域と、前記第２のトランジスタの前記第２のゲートと重なる第２の領域と、前記隔壁の側面と接する第３の領域と、前記第３の領域と連続し前記絶縁膜と接する第４の領域と、有し、
前記酸化アルミニウム層の端部は、前記第２の基材と重ならない領域を有し、
平面視において、前記第３の領域と前記第４の領域とは、前記端子と前記駆動回路との間に配置される、表示装置。
【請求項３】
請求項１又は請求項２において、
前記第１のトランジスタ及び前記第２のトランジスタは、酸化物半導体を有し、
前記酸化物半導体はインジウムを含む、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、機能パネル、機能パネルの作製方法、モジュールまたは情報処理装置
に関する。
続きを表示（約 1,200 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の
一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発明
の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・
オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明
の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、
情報処理装置、それらの駆動方法、または、それらの製造方法、を一例として挙げること
ができる。
【背景技術】
【０００３】
不純物が拡散することにより、その機能が損なわれてしまう機能素子がある。このような
機能素子の機能を維持するために、機能素子をそれが設けられた基板、封止基板および前
記基板と前記封止基板を貼り合わせる封止材に囲まれた空間に封止する発明が知られてい
る（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２００７／０１７０８５４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一態様は、利便性または信頼性に優れた新規な機能パネルを提供することを課題
の一とする。または、利便性または信頼性に優れた新規な機能パネルの作製方法を提供す
ることを課題の一とする。または、新規な機能パネル、新規な機能パネルの作製方法また
は新規な半導体装置を提供することを課題の一とする。
【０００６】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一
態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題
は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図
面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００７】
本発明の一態様は、第１の基材と、第１の基材と重なる領域を備える第２の基材と、第１
の基材の一方の面に第２の基材を接合する機能を備える接合層と、第１の基材、第２の基
材および接合層に接する絶縁層と、第１の基材、第２の基材および接合層に囲まれた領域
に機能層と、を有する機能パネルである。
【０００８】
そして、機能層は、複数の機能素子を備える。
【０００９】
また、本発明の一態様は、機能素子が発光素子を含む上記の機能パネルである。
【００１０】
また、本発明の一態様は、機能素子が表示素子を含む上記の機能パネルである。
（【００１１】以降は省略されています）
