公開番号2025116372
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010756
出願日2024-01-29
発明の名称情報表示システム
出願人トヨタ自動車株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類G06F 3/01 20060101AFI20250801BHJP(計算;計数)
要約【課題】あるユーザを表す画像を他のユーザの電子装置に表示する際に臨場感をより高めること。
【解決手段】情報表示システムは、通信ネットワークを介して互いに接続される複数の電子装置を含む。複数の電子装置は、第1ユーザによって使用される第1電子装置と、第2ユーザによって使用される第2電子装置を含む。第1電子装置は、カメラにより撮影される第1ユーザの画像に基づいて、第1ユーザの注視点を検出する。そして、第1電子装置は、第1ユーザの注視点の情報を含む第1ユーザ注視情報を第2電子装置に送信する。第2電子装置は、第1ユーザを表す第1ユーザ画像を取得する。そして、第2電子装置は、第1ユーザ注視情報に基づいて、第1ユーザが注視点を注視しているように見えるように第1ユーザ画像を第2電子装置のディスプレイに表示する注視強調表示処理を実行する。
【選択図】図5
特許請求の範囲【請求項１】
通信ネットワークを介して互いに接続される複数の電子装置を含み、
前記複数の電子装置は、第１ユーザによって使用される第１電子装置と、第２ユーザによって使用される第２電子装置を含み、
前記第１電子装置は、
カメラにより撮影される前記第１ユーザの画像に基づいて、前記第１ユーザの注視点を検出し、
前記第１ユーザの前記注視点の情報を含む第１ユーザ注視情報を前記第２電子装置に送信する
ように構成され、
前記第２電子装置は、
前記第１ユーザを表す第１ユーザ画像を取得し、
前記第１ユーザ注視情報に基づいて、前記第１ユーザが前記注視点を注視しているように見えるように前記第１ユーザ画像を前記第２電子装置のディスプレイに表示する注視強調表示処理を実行する
ように構成された
情報表示システム。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の情報表示システムであって、
前記注視強調表示処理は、
前記第１ユーザ画像から前記注視点への方向を表す矢印画像を前記第２電子装置の前記ディスプレイに表示することと、
前記第１ユーザが前記注視点の方に向いているように見えるように前記第１ユーザ画像の向きを調整することと
のうち少なくとも一つを含む
情報表示システム。
【請求項３】
請求項１に記載の情報表示システムであって、
前記第１電子装置は、更に、
前記第１ユーザの前記注視点と視線方向に基づいて、前記第１ユーザが前記第１電子装置のディスプレイに表示されている第１ターゲットを見ていることを認識し、
前記第１ターゲットの情報を前記注視点の情報として含む前記第１ユーザ注視情報を前記第２電子装置に送信する
ように構成され、
前記第２電子装置は、更に、
前記第１ターゲットを表す第１ターゲット画像を取得し、
前記注視強調表示処理において、前記第１ユーザ注視情報に基づいて、前記第１ユーザが前記第１ターゲットを注視しているように見えるように、前記第１ユーザ画像と前記第１ターゲット画像を前記第２電子装置の前記ディスプレイに表示する
ように構成された
情報表示システム。
【請求項４】
請求項３に記載の情報表示システムであって、
前記第１電子装置は、
前記第１ユーザの前記注視点と前記第１ターゲット画像の表示位置との間の距離に応じて、前記第１ユーザが前記第１ターゲットを注視している度合いを示す注視度を算出し、
前記注視度の情報を含む前記第１ユーザ注視情報を前記第２電子装置に送信する
ように構成され、
前記第２電子装置は、前記注視度が高くなるにつれて前記第１ユーザが前記第１ターゲットを注視していることがより強調されるように、前記注視強調表示処理を実行する
情報表示システム。
【請求項５】
請求項４に記載の情報表示システムであって、
前記注視強調表示処理は、
前記第１ユーザ画像から前記第１ターゲット画像への方向を表す矢印画像を前記第２電子装置の前記ディスプレイに表示することと、
前記注視度が高くなるにつれて前記矢印画像の長さ及び太さの少なくとも一方を増加させることと
を含む
情報表示システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子装置を利用した情報表示技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、コミュニケーション支援システムを開示している。コミュニケーション支援システムは、複数のユーザのそれぞれに対応するユーザオブジェクトを２次元又は３次元の仮想空間に配置する。
【先行技術文献】
【特許文献】
【０００３】
特許第７１５０１１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
互いに通信可能な複数の電子装置を利用した情報表示技術について考える。あるユーザを表す画像を他のユーザの電子装置に表示する際に臨場感をより高めることができる技術が望まれる。
【課題を解決するための手段】
【０００５】
本開示の１つの観点は、情報表示システムに関する。
情報表示システムは、通信ネットワークを介して互いに接続される複数の電子装置を含む。複数の電子装置は、第１ユーザによって使用される第１電子装置と、第２ユーザによって使用される第２電子装置を含む。
第１電子装置は、カメラにより撮影される第１ユーザの画像に基づいて、第１ユーザの注視点を検出する。そして、第１電子装置は、第１ユーザの注視点の情報を含む第１ユーザ注視情報を第２電子装置に送信する。
第２電子装置は、第１ユーザを表す第１ユーザ画像を取得する。そして、第２電子装置は、第１ユーザ注視情報に基づいて、第１ユーザが注視点を注視しているように見えるように第１ユーザ画像を第２電子装置のディスプレイに表示する注視強調表示処理を実行する。
【発明の効果】
【０００６】
本開示によれば、第１ユーザを表す第１ユーザ画像が、第２ユーザＵ－２の第２電子装置に表示される。このとき、第１ユーザが注視点を注視しているように見えるように注視強調表示処理が実行される。第２ユーザは、第１ユーザが何を注視しているのかを視覚的に把握することができる。これにより、リアリティや臨場感が高まる。
【図面の簡単な説明】
【０００７】
情報表示システムの概要を説明するための概念図である。
電子装置の構成例を示すブロック図である。
電子装置のコントローラの機能構成例を示すブロック図である。

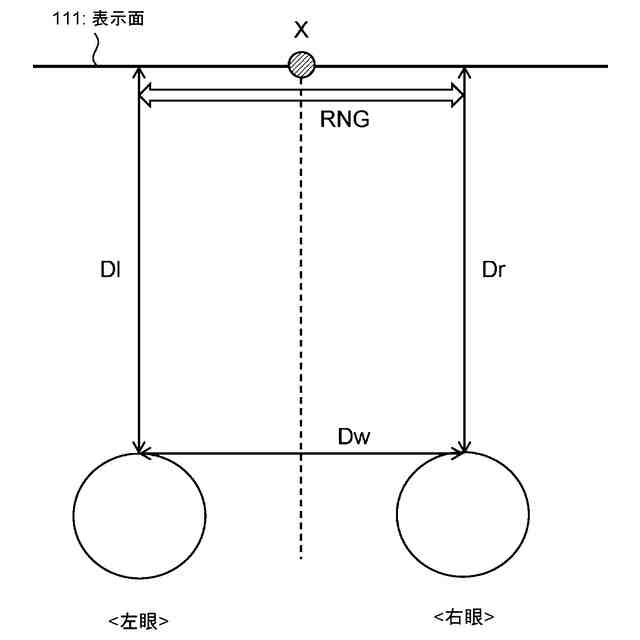

ユーザの左右の眼と表示面との相対位置関係を示す概念図である。
注視強調表示処理の例を説明するための概念図である。

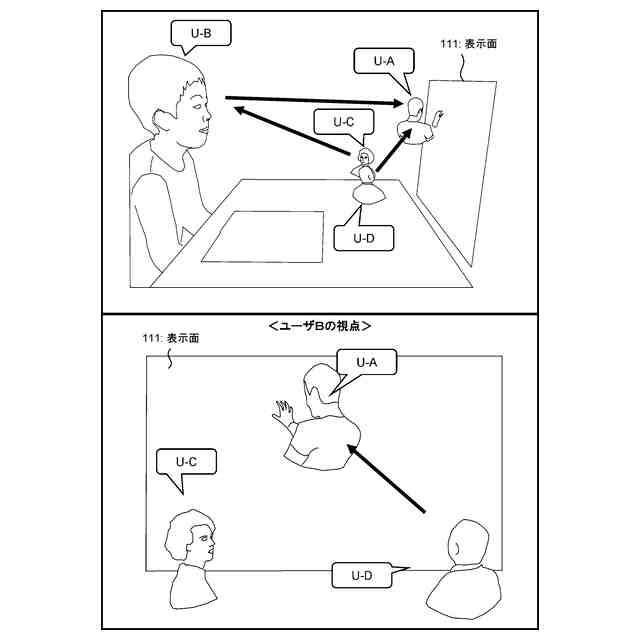

注視強調表示処理の例を説明するための概念図である。
【発明を実施するための形態】
【０００８】
添付図面を参照して、本開示の実施の形態を説明する。
【０００９】
１．情報表示システムの概要
図１は、本実施の形態に係る情報表示システム１の概要を説明するための概念図である。情報表示システム１は、複数の電子装置１００を含んでいる。電子装置１００としては、パソコン、タブレット、専用端末、等が例示される。複数の電子装置１００は、複数のユーザＵのそれぞれによって使用される。図１に示される例では、電子装置１００－Ａ、１００－Ｂ、１００－Ｃ、及び１００－ＤとそれぞれのユーザＵ－Ａ、Ｕ－Ｂ、Ｕ－Ｃ、及びＵ－Ｄが示されている。但し、電子装置１００の数とユーザＵの数は任意である。
【００１０】
複数の電子装置１００は、通信ネットワークを介して互いに接続されており、互いに通信可能である。通信ネットワークは、無線通信ネットワークであってもよいし、有線通信ネットワークであってもよい。複数の電子装置１００は、サーバ１０に接続され、サーバ１０を介して互いに通信を行ってもよい。
（【００１１】以降は省略されています）
