特許ウォッチ

公開番号2025112373
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006554
出願日2024-01-19
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/242 20210101AFI20250725BHJP(基本的電気素子)
要約【課題】蓄電モジュールのセルに局所的な荷重がかかることを抑制する。

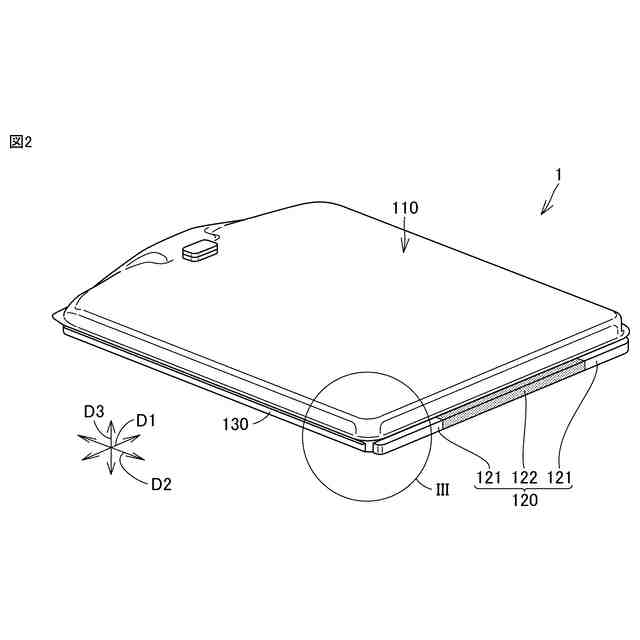

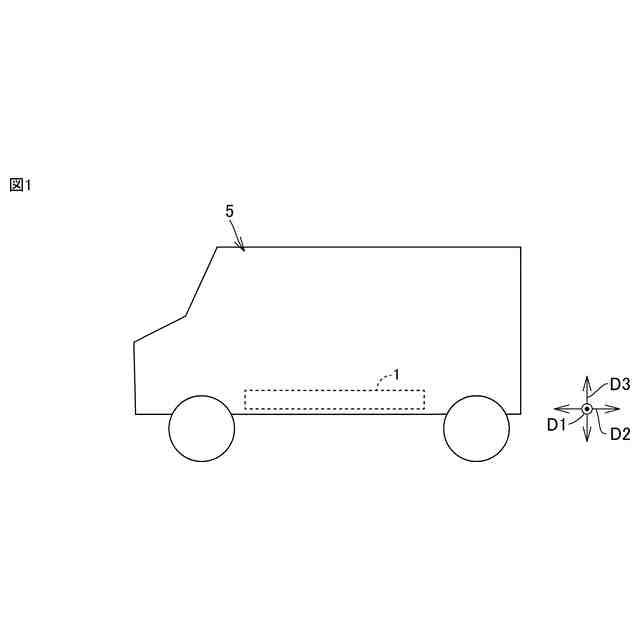

【解決手段】蓄電装置1は、蓄電モジュール10と、ケース110とを備えている。蓄電モジュール10は、複数のセル50を含んでいる。ケース110は、第1壁部111と、1対の第2壁部112と、第1補強部材120とを含んでいる。第1補強部材120は、第1壁部111上に設けられている。第1補強部材120は、第1方向D1に沿って延びている。第1補強部材120は、第1壁部111および1対の第2壁部112より剛性が大きい。第1補強部材120は、第1領域121と、第2領域122とを含んでいる。第1領域121は、第1方向D1に延びている。第2領域122は、第1方向D1において第1領域121と並んでいる。第2領域122は、第1方向D1に延びている。第2領域122は、第1領域121より剛性が小さい。

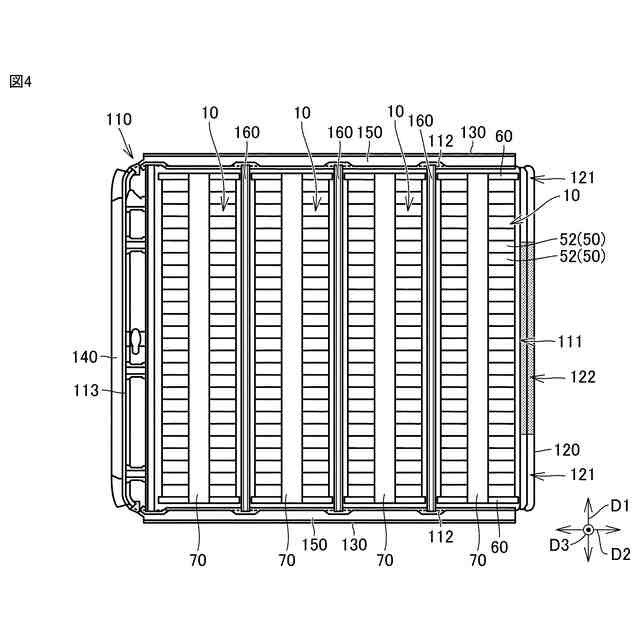

【選択図】図4
特許請求の範囲【請求項１】
第１方向に互いに積層された複数のセルを含む蓄電モジュールと、
前記蓄電モジュールを収容するケースと、を備え、

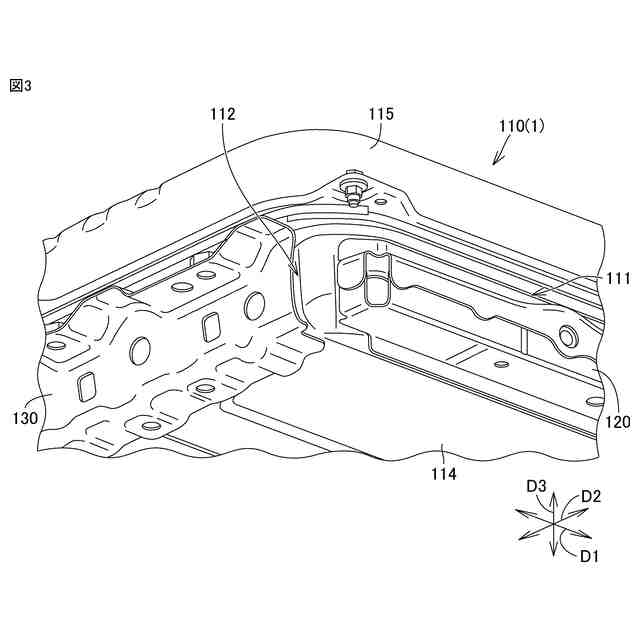

前記ケースは、
少なくとも前記第１方向に交差する第２方向において前記蓄電モジュールの一方側に位置し、前記第１方向に沿って延びる第１壁部と、
前記第１方向において前記蓄電モジュールの両側にそれぞれ位置し、前記第２方向に沿って延び、かつ、前記第１壁部の両端にそれぞれ接続されている、１対の第２壁部と、
前記第１壁部上に設けられ、前記第１方向に沿って延び、前記第１壁部および前記１対の第２壁部より剛性が大きい、第１補強部材とを含み、
前記第１補強部材は、
前記第１方向に延びる第１領域と、
前記第１方向において前記第１領域と並び、前記第１方向に延びる第２領域とを含み、
前記第２領域は、前記第１領域より剛性が小さい、蓄電装置。
続きを表示（約 980 文字）【請求項２】
前記第２領域は、前記第１補強部材のうち前記第１方向における前記第１壁部の中央の外面上に、位置している、請求項１に記載の蓄電装置。
【請求項３】
前記第２領域の前記第１方向における長さは、前記第１補強部材の長さの半分以上である、請求項２に記載の蓄電装置。
【請求項４】
前記ケースは、１対の第２補強部材をさらに含み、
前記１対の第２補強部材は、前記１対の第２壁部上にそれぞれ設けられ、前記第２方向に沿って延び、前記第１壁部および前記１対の第２壁部より剛性が大きく、
前記第２領域は、前記１対の第２補強部材より剛性が小さい、請求項１から請求項３のいずれか１項に記載の蓄電装置。
【請求項５】
前記１対の第２補強部材は、前記第１補強部材と離隔している、請求項４に記載の蓄電装置。
【請求項６】
前記ケースは、第３壁部をさらに含み、
前記第３壁部は、前記第２方向において前記蓄電モジュールの他方側に位置し、前記第１方向に沿って延び、
前記１対の第２壁部は、前記第３壁部の両端にそれぞれ接続されており、
前記ケースは、第３補強部材をさらに含み、
前記第３補強部材は、前記第３壁部上に設けられ、前記第１方向に沿って延び、前記第３壁部および前記１対の第２壁部より剛性が大きく、
前記第２領域は、前記第３補強部材より剛性が小さい、請求項１から請求項３のいずれか１項に記載の蓄電装置。
【請求項７】

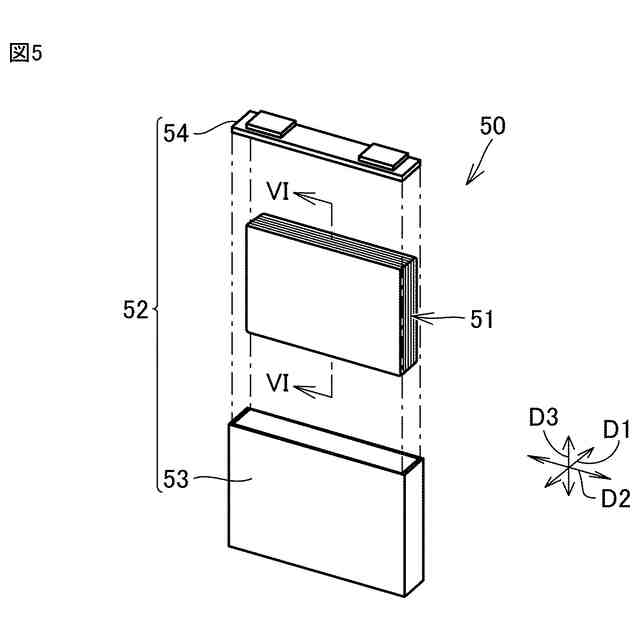

前記複数のセルの各々は、
正極層、負極層、および、セパレータを含む電極体と、
前記電極体を収容するセルケースとを含み、

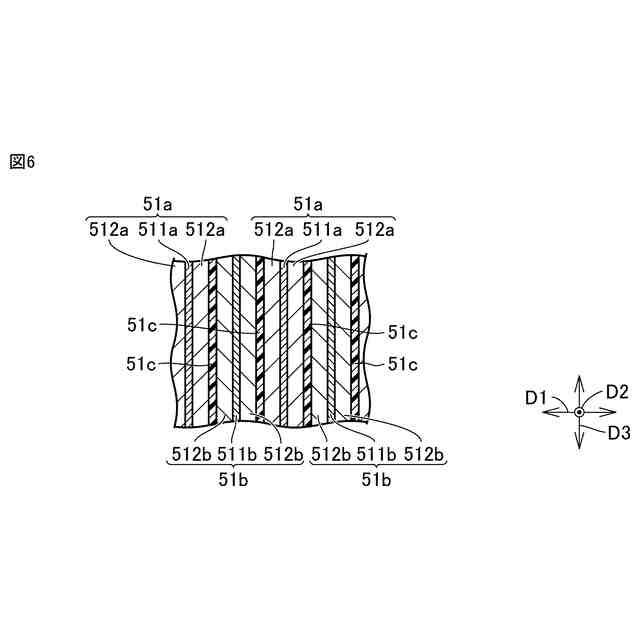

前記正極層および前記負極層は、前記セパレータを介して前記第１方向に積層されている、請求項１から請求項３のいずれか１項に記載の蓄電装置。
【請求項８】
前記複数のセルの各々は、
正極層、負極層、および、該正極層と該負極層との間に介在するセパレータを含む、電極体と、
前記電極体を収容するセルケースとを含み、

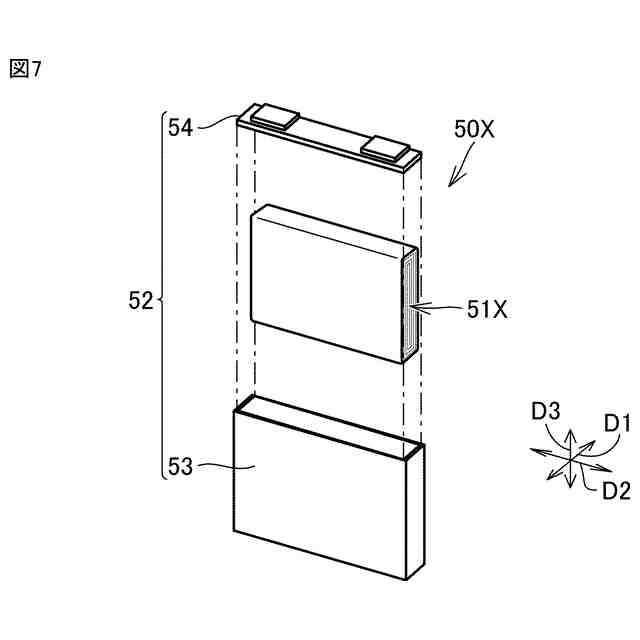

前記電極体は、前記第１方向に直交する方向を軸方向として巻き回されている、請求項１から請求項３のいずれか１項に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１（特開２０１８－１４４７００号公報）には、駆動用電池を収容した電池パックが開示されている。電池パックの後縁部には、補強フレームが、少なくとも後端面に沿って車幅方向に延設されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１４４７００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の蓄電装置においては、補強部材に荷重がかかったときに、補強部材の両端を支点として弓なりに変形し得る。弓なりに変形した補強部材と、これに隣り合うパックの一部とが、パックに収容された蓄電モジュールのセルに局所的な荷重をかけるおそれがある。
【０００５】
本開示は上記の問題点に鑑みてなされたものであり、蓄電モジュールのセルに局所的な荷重がかかることを抑制できる、蓄電装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のある局面に係る蓄電装置は、蓄電モジュールと、ケースとを備えている。蓄電モジュールは、複数のセルを含んでいる。複数のセルは、第１方向に互いに積層されている。ケースは、蓄電モジュールを収容している。ケースは、第１壁部と、１対の第２壁部と、第１補強部材とを含んでいる。第１壁部は、少なくとも第１方向に交差する第２方向において蓄電モジュールの一方側に位置している。第１壁部は、第１方向に沿って延びている。１対の第２壁部は、第１方向において蓄電モジュールの両側にそれぞれ位置している。１対の第２壁部は、第２方向に沿って延びている。１対の第２壁部は、第１壁部の両端にそれぞれ接続されている。第１補強部材は、第１壁部上に設けられている。第１補強部材は、第１方向に沿って延びている。第１補強部材は、第１壁部および１対の第２壁部より剛性が大きい。第１補強部材は、第１領域と、第２領域とを含んでいる。第１領域は、第１方向に延びている。第２領域は、第１方向において第１領域と並んでいる。第２領域は、第１方向に延びている。第２領域は、第１領域より剛性が小さい。
【０００７】

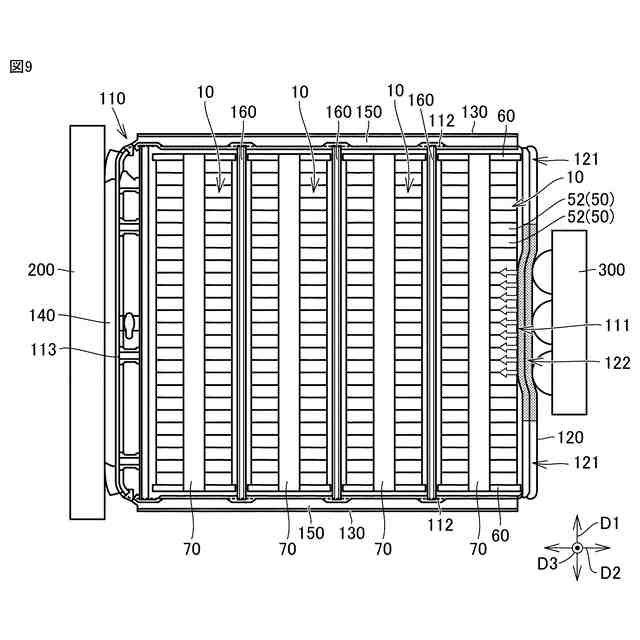

上記の構成によれば、第２方向の一方側から第１補強部材の第２領域に荷重が加わったときに、第２領域全体が蓄電モジュールに向かって第２方向に沿って変位する。変位した第２領域は、第１壁部とともに、第１方向に積層された複数のセルに接触する。よって、第１補強部材の第２領域に加わった荷重を、複数のセルに分散させることができる。すなわち、上記の構成によれば、第１補強部材が、１対の第２壁部を支点として弓なりに変形することを抑制できる。弓なりに変形した第１補強部材と第１壁部とが、蓄電モジュールのセルに局所的な荷重をかけることを抑制できる。
【０００８】
上記の蓄電装置において、第２領域は、第１補強部材のうち第１方向における第１壁部の中央の外面上に、位置していてもよい。
【０００９】
上記の構成によれば、第２領域が一対の第２壁部から比較的遠い位置に配置されるため、第２領域に荷重がかかったときに第２領域全体がより変位しやすくなる。ひいては、第１補強部材と第１壁部とが弓なりに変形することをより抑制できることができる。第１補強部材の第２領域に加わった荷重を、複数のセルにより分散させることができる。
【００１０】
さらに、第２領域の第１方向における長さは、第１補強部材の長さの半分以上であってもよい。
（【００１１】以降は省略されています）
