公開番号2025117263
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012008
出願日2024-01-30
発明の名称携帯型送信機
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類E05B 19/00 20060101AFI20250804BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】構造体の強度を向上させる。
【解決手段】携帯型送信機1は、スイッチ41,42が搭載され電子回路を構成する基板40と、基板40を収容する基板ケース50と、を備え、基板ケース50は、基板40を保持する基板保持部51と、基板保持部51が設けられている面と反対側の面を貫通する貫通孔状に形成され電子回路を駆動する電池30を収容する電池収容部52と、電池収容部52の内周面521に設けられていて、電池30の側面にある正極である正極側面302と電気的に接続する正極側電極44と、電池収容部52の開放端522の周方向において正極側電極44の位置を含む所定の範囲に設けられるリブ57と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
スイッチが搭載され電子回路を構成する基板と、前記基板を収容する基板ケースと、を備える携帯型送信機であり、
前記基板ケースは、
前記基板を保持する基板保持部と、
前記基板保持部が設けられている面と反対側の面を貫通する貫通孔状に形成され、前記電子回路を駆動する電池を収容する電池収容部と、
前記電池収容部に設けられていて、前記電池の側面にある正極と電気的に接続する正極側電極と、
前記電池収容部の開放端の周方向において前記正極側電極の位置を含む所定の範囲に設けられる複数のリブと、
を有する携帯型送信機。
続きを表示（約 750 文字）【請求項２】
前記リブは、前記所定の範囲に少なくとも３つ設けられる、
請求項１に記載の携帯型送信機。
【請求項３】
前記基板と前記基板ケースとを収容する筐体と、
前記基板および前記スイッチを覆う基板カバーと、
前記筐体と前記基板カバーとの間に配置され、前記筐体の外側から前記スイッチへの操作を受け付け可能であるスイッチカバーと、を備え、
前記スイッチは、複数が前記基板に搭載され、
前記筐体は、前記基板における前記スイッチが搭載される面を覆い、前記スイッチの位置に対応して複数の開口部を有する第１筐体と、前記第１筐体と接合する第２筐体と、を有し、
前記スイッチカバーは、前記開口部のそれぞれに対応して設けられるカバー本体と、前記カバー本体を連結する連結部と、前記連結部において前記基板に向かって突出する突出部と、を有し、
前記基板カバーは、前記突出部を受容可能な凹部を有する、
請求項１に記載の携帯型送信機。
【請求項４】
前記筐体は、鍵を収容する鍵収容部と、前記鍵に対して前記鍵の延在方向と交差する方向にスライドして前記鍵への係止と係止の解除とが可能な係止部と、を有し、
前記基板ケースは、前記係止部を前記筐体に対して支持する係止部支持部が設けられる、
請求項３に記載の携帯型送信機。
【請求項５】
前記係止部は、前記係止部支持部との当接部分に断面半円状の凸部を有する、
請求項４に記載の携帯型送信機。
【請求項６】
前記筐体は、前記鍵収容部において前記鍵と向かい合う部分に突起部を有する、
請求項４に記載の携帯型送信機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、携帯型送信機に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
電子信号を出力してドアなどの施錠対象に対する施解錠の操作を行う携帯型送信機として、例えば、ケースの内部に電子部品とメカニカルキーとを収容した電子キーが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０９４７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した電子キーのような携帯型送信機は、一般的に施解錠などの操作を入力する押しボタン式のスイッチを備える。携帯型送信機において、押しボタン式のスイッチは、操作のたびに操作者の指から繰り返し押圧を受ける。携帯型送信機において、コイン型電池を用いる場合、電池収容部に対して電池を滑り込ませるように収容しないと、電池の負極面と電池収容部の底面との間に正極側電極が入り込んでしまうなどして、正極側電極が電池の周面にある正極に正しく接触しないという問題があった。この場合に、携帯型送信機は、スイッチを操作しても所望の電子信号を出力できないことが課題となっていた。
【０００５】
本発明は、上述の課題を一例とするものであり、正極側電極が電池の正極と正しく接触し、確実な通電状態を確保できる携帯型送信機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る携帯型送信機は、スイッチが搭載され電子回路を構成する基板と、前記基板を収容する基板ケースと、を備える携帯型送信機であり、前記基板ケースは、前記基板を保持する基板保持部と、前記基板保持部が設けられている面と反対側の面を貫通する貫通孔状に形成され、前記電子回路を駆動する電池を収容する電池収容部と、前記電池収容部に設けられていて、前記電池の側面にある正極と電気的に接続する正極側電極と、前記電池収容部の開放端の周方向において前記正極側電極の位置を含む所定の範囲に設けられる複数のリブと、を有する。
【発明の効果】
【０００７】
本発明に係る携帯型送信機によれば、正極側電極が電池の正極と正しく接触し、確実な通電状態を確保できる。
【図面の簡単な説明】
【０００８】
本発明の実施の形態に係る携帯型送信機の構成を概略的に示す斜視図である。
図１に示す携帯型送信機において表面側ケースとスイッチカバーとシリコーンカバーとを取り外した状態の斜視図である。

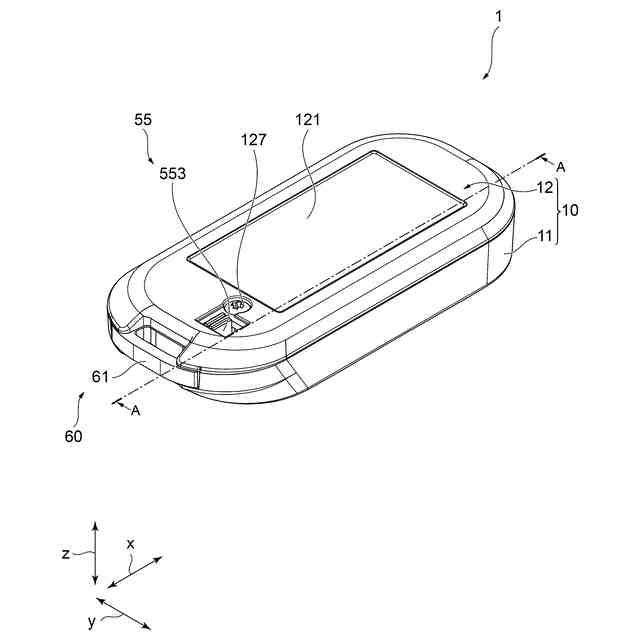

図１に示す携帯型送信機において裏面側ケースとパッキングとを取り外した状態で裏面側から見た斜視図である。
図１に示す携帯型送信機において裏面側ケースとパッキングと電池とを取り外した状態の底面図である。

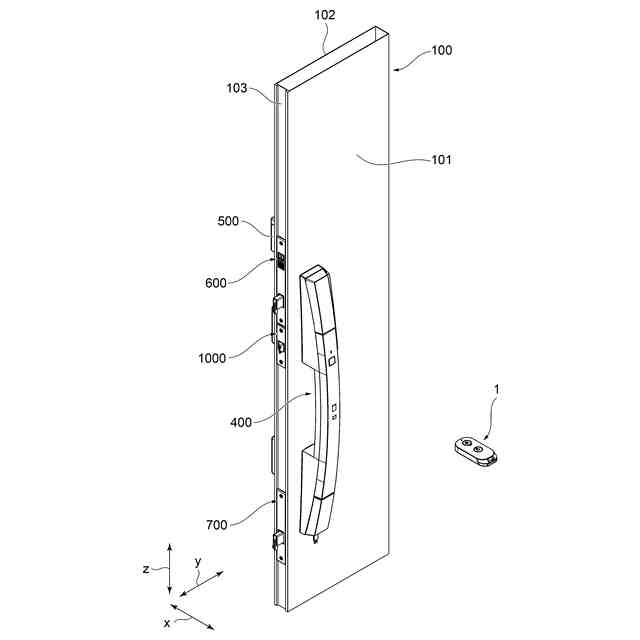

本発明の実施の形態に係る携帯型送信機及び電子錠装置を備えるドアの構成を概略的に示す斜視図である。
図１に示す携帯型送信機における基板ケースを裏面側から見た斜視図である。
図１に示す携帯型送信機の構成を概略的に示す裏面側から見た斜視図である。

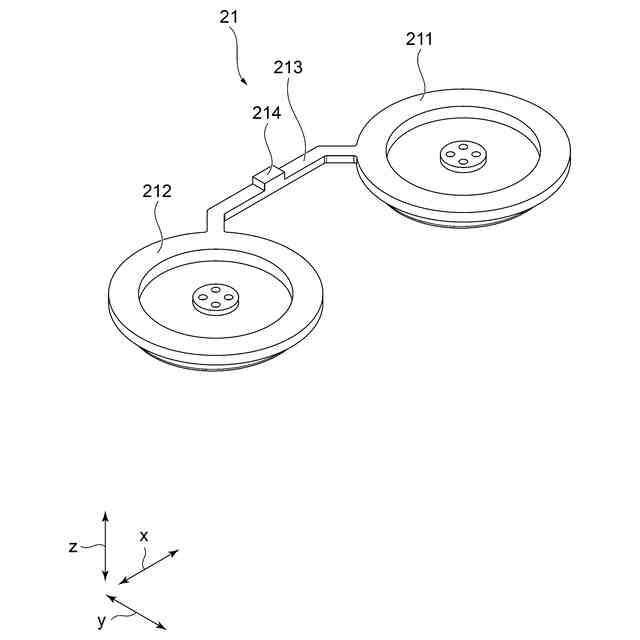

図１に示す携帯型送信機におけるスイッチカバーを示す斜視図である。
図１に示す携帯型送信機において表面側ケースを取り外した状態で表面側から見た斜視図である。
図１に示す携帯型送信機において裏面側ケースを取り外した状態で裏面側から見た斜視図である。
図４に示す携帯型送信機における係止部付近を示す拡大斜視図である。
図７に示す携帯型送信機における係止部付近を示すＡ－Ａ部分断面図である。
図１に示す携帯型送信機における表面側ケースを裏面側から見た斜視図である。
図１に示す携帯型送信機における裏面側ケースを表面側から見た斜視図である。
図１に示す携帯型送信機における表面側ケースを示す底面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態に係る携帯型送信機について図面を参照しながら説明する。
【００１０】

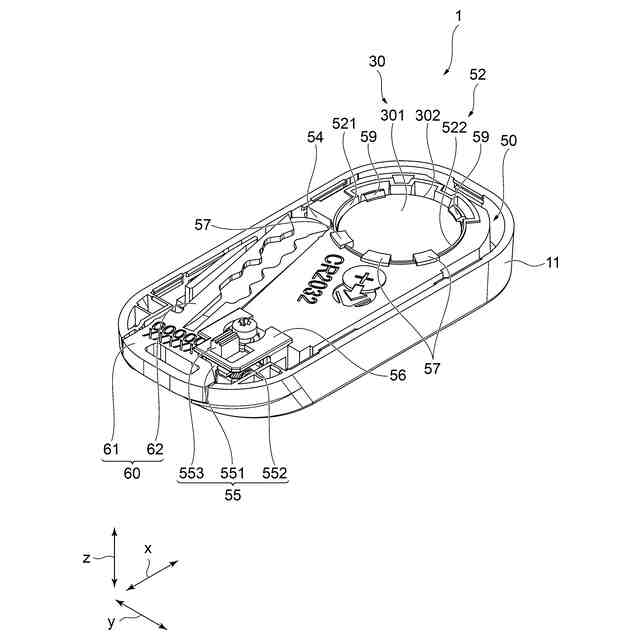

図１は、本発明の実施の形態に係る携帯型送信機１の構成を概略的に示す斜視図である。図２は、携帯型送信機１において表面側ケース１１とスイッチカバー２１と基板カバー７０とを取り外した状態の斜視図である。図３は、携帯型送信機１において裏面側ケース１２とパッキング２３とを取り外した状態で裏面側から見た斜視図である。図４は、携帯型送信機１において裏面側ケース１２とパッキング２３と電池３０とを取り外した状態の底面図である。
（【００１１】以降は省略されています）
