公開番号2025117321
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012097
出願日2024-01-30
発明の名称レイアウト図を作成するための装置、方法及びそのためのプログラム
出願人株式会社ファースト・オートメーション
代理人弁理士法人M&O
主分類G05B 19/418 20060101AFI20250804BHJP(制御;調整)
要約【課題】FAのためのレイアウト図を作成するための方法において、従来よりも容易にレイアウト図を作成可能にする。

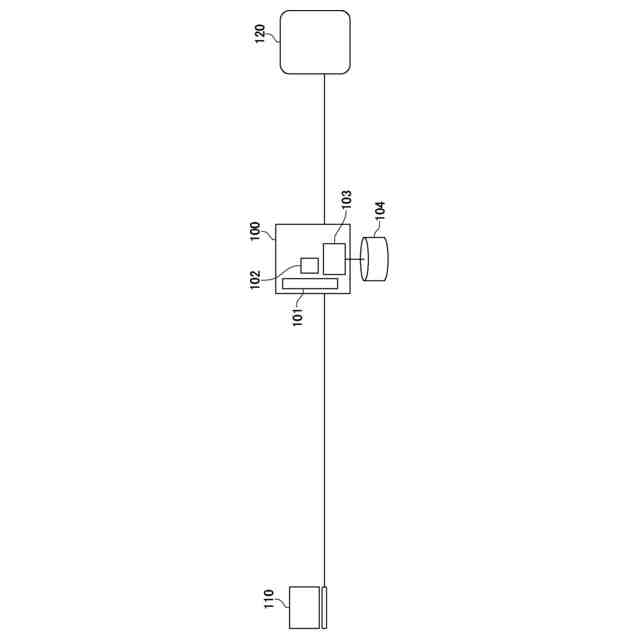

【解決手段】装置は、ユーザー端末から機器情報を受信する(S201)。次に、装置は、ユーザー端末からレイアウト図に関する指定を受信する(S202)。当該指定は、自然言語で記述することができ、複数の機器の機器名と各機器の配置又は機能を含む。次いで、装置は、当該指定に含まれる複数の要素を判定して、各要素の識別子を1又は複数のセルに配置したレイアウト図を表すレイアウト図データの生成を生成AIモデルに要求する(S203)。そして、生成AIモデルは、レイアウト図データを生成し(S204)、装置に送信する(S205)。装置は、生成されたレイアウト図データに基づいてレイアウト図表示情報を生成し(S206)、ユーザー端末に送信する(S207)。
【選択図】図2
特許請求の範囲【請求項１】
FAのためのレイアウト図を作成するための方法であって、
前記レイアウト図に関する指定を取得するステップと、
前記指定に含まれる複数の要素を判定して、各要素の識別子をｍ（mは２以上の整数）×ｎ（mは２以上の整数）のグリッド上の１又は複数のセルに配置したレイアウト図データの生成を生成AIモデルに要求するステップと、
生成されたレイアウト図データに基づいて、前記レイアウト図を表示するためのレイアウト図表示情報を作成するステップと
を含む。
続きを表示（約 710 文字）【請求項２】
請求項１に記載の方法であって、
前記指定は、複数の要素の要素名と、各要素の配置又は機能を含む。
【請求項３】
請求項１に記載の方法であって、
前記指定は、前記複数の要素の少なくともいずれかの個数をさらに含む。
【請求項４】
請求項１から３のいずれかに記載の方法であって、

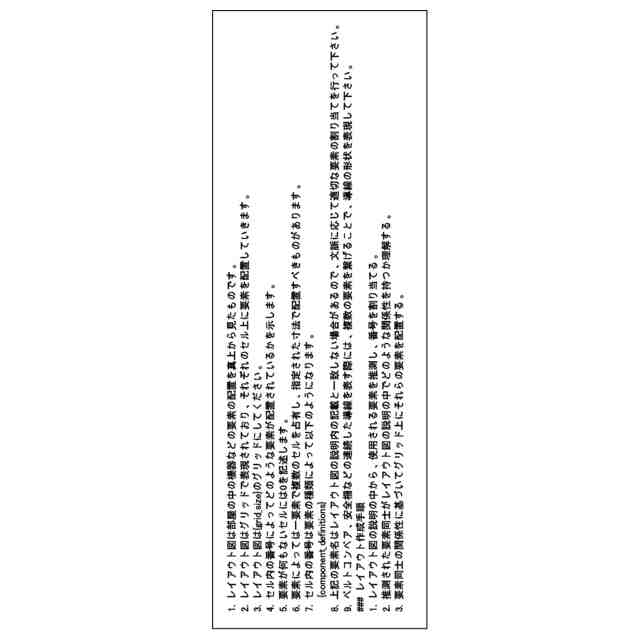

前記要求は、前記指定に含まれ得る複数の要素のそれぞれについての説明を含む。
【請求項５】
請求項１から４のいずれかに記載の方法であって、
前記要求は、前記指定に含まれ得る複数の要素のそれぞれの寸法を含む。
【請求項６】
請求項１から５のいずれかに記載の方法であって、
前記要求は、指定又はその一部及びそれに基づき生成すべきレイアウト図データの例を含む。
【請求項７】
請求項１から６のいずれかに記載の方法であって、
前記生成AIモデルは、トランスフォーマーアーキテクチャを適用したLLMである。
【請求項８】
請求項１から７のいずれかに記載の方法であって、
ユーザー端末に、前記レイアウト図表示情報を送信するステップをさらに含む。
【請求項９】
請求項８に記載の方法であって、

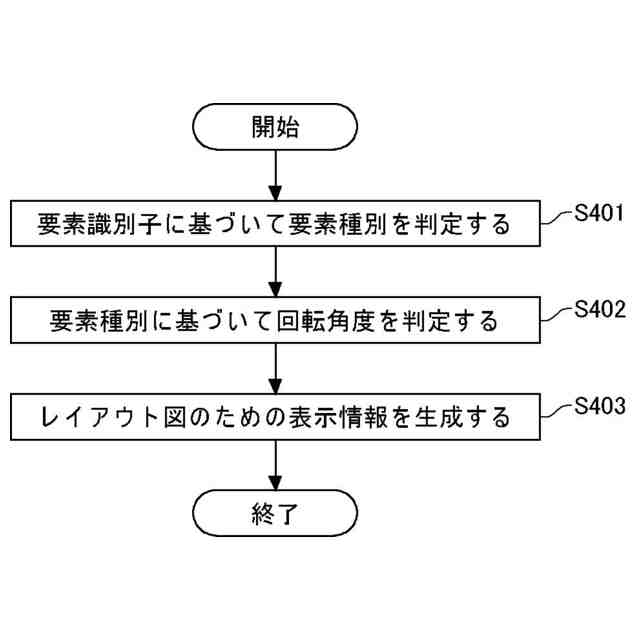

前記レイアウト図表示情報は、レイアウト図データに含まれる各要素の回転角度を含む。
【請求項１０】
請求項８に記載の方法であって、
前記レイアウト図表示情報は、前記レイアウト図の画像ファイルを表示するための情報である。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レイアウト図を作成するための装置、方法及びそのためのプログラムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
製品の製造工程を自動化する技術であるファクトリーオートメーション（Factory Automation（FA））は、さまざまな機器を組み合わせて実現される。機器の適切な配置を決定する際に、工場の安全性、効率性、拡張性等を考慮して、レイアウト図が作成されることが多い。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、現状ではレイアウト図は既存のツールを用いることはあるとしても、手作業で作成する必要があり、負担が大きい。加えて、レイアウト図には、最終的に読み手に適切に伝わるような視覚的表現が求められることから、ツールに習熟するまでに多大な時間を要する。このように、レイアウト図の作成は、技術的な知識だけではなく、優れた図示能力を要求することから、これを作成できる者は限られている。
【０００４】
本発明は、このような点に鑑みてなされたものであり、その目的は、FAのためのレイアウト図を作成するための装置、方法又はそのためのプログラムにおいて、従来よりも容易にレイアウト図を作成可能にすることにある。
【０００５】
ここで、本明細書において「レイアウト図」とは、複数の機器の配置を視覚的に表現した図を意味する。
【課題を解決するための手段】
【０００６】
このような目的を達成するために、本発明の第１の態様は、FAのためのレイアウト図を作成するための方法であって、前記レイアウト図に関する指定を取得するステップと、前記指定に含まれる複数の要素を判定して、各要素の識別子をｍ（mは２以上の整数）×ｎ（mは２以上の整数）のグリッド上の１又は複数のセルに配置したレイアウト図データの生成を生成AIモデルに要求するステップと、生成されたレイアウト図データに基づいて、前記レイアウト図を表示するためのレイアウト図表示情報を作成するステップとを含む。
【０００７】
また、本発明の第２の態様は、第１の態様の方法であって、前記指定は、前記複数の要素の要素名と、各要素の配置又は機能を含む。
【０００８】
また、本発明の第３の態様は、第１の態様の方法であって、前記指定は、前記複数の要素の少なくともいずれかの個数をさらに含む。
【０００９】
また、本発明の第４の態様は、第１から第３のいずれかの態様の方法であって、前記要求は、前記指定に含まれ得る複数の要素のそれぞれについての説明を含む。
【００１０】
また、本発明の第５の態様は、第１から第４のいずれかの態様の方法であって、前記要求は、前記指定に含まれ得る複数の要素のそれぞれの寸法を含む。
（【００１１】以降は省略されています）
