公開番号2025118235
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013446
出願日2024-01-31
発明の名称磁性コア、及びノイズフィルタ
出願人株式会社リケン
代理人個人,個人,個人,個人
主分類H01F 27/25 20060101AFI20250805BHJP(基本的電気素子)
要約【課題】高周波域において高いインピーダンス比透磁率を有する磁性コアを提供する。

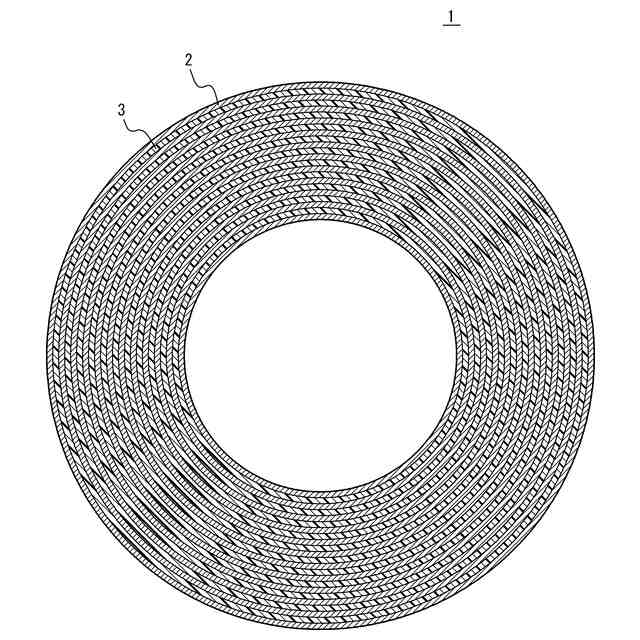

【解決手段】複数の磁性積層片を備える磁性コアであって、前記磁性積層片は、軟磁性金属薄帯を積層して構成されるとともに、前記軟磁性金属薄帯の短手方向長さに対応する高さを有し、各磁性積層片が、前記高さの方向に間隔を空けて並んで配置されている、ことを特徴とする、磁性コア。
【選択図】図1
特許請求の範囲【請求項１】
複数の磁性積層片を備える磁性コアであって、
前記磁性積層片は、軟磁性金属薄帯を積層して構成されるとともに、前記軟磁性金属薄帯の短手方向長さに対応する高さを有し、
各磁性積層片が、前記高さの方向に間隔を空けて並んで配置されている、ことを特徴とする、磁性コア。
続きを表示（約 450 文字）【請求項２】

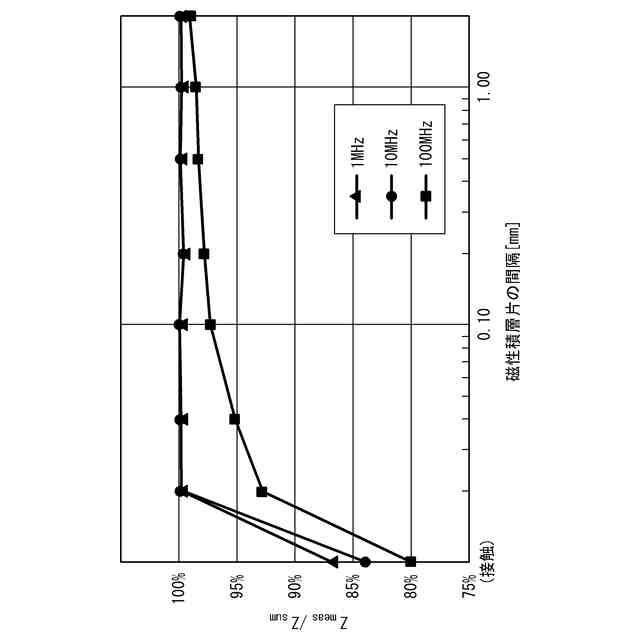

隣り合う磁性積層片同士の間隔が０．０２ｍｍ以上である、請求項１に記載の磁性コア。
【請求項３】
前記複数の磁性積層片はそれぞれ、前記高さが０．５ｍｍ以上２０ｍｍ以下である、請求項１又は２に記載の磁性コア。
【請求項４】

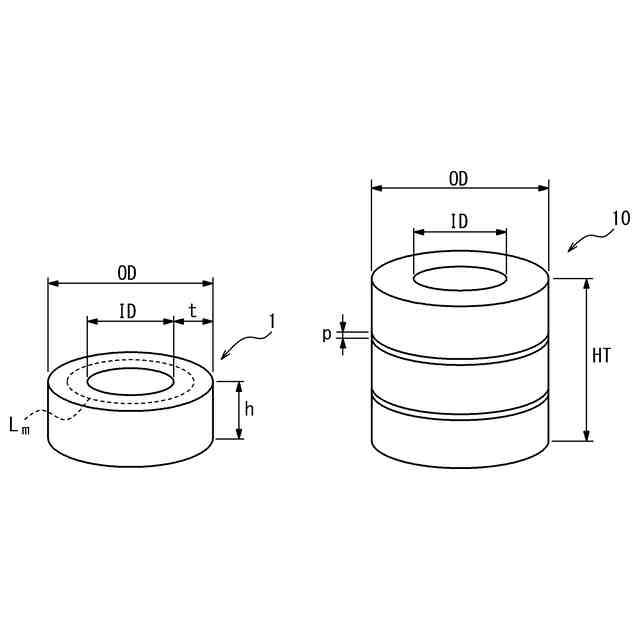

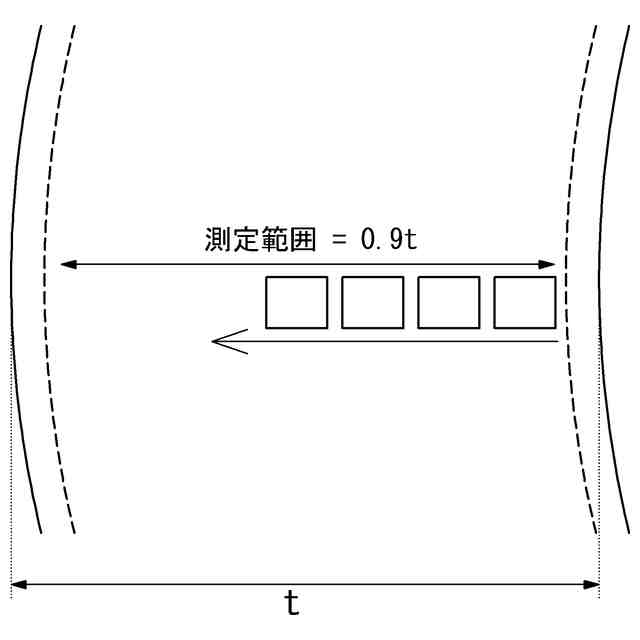

前記複数の磁性積層片はそれぞれ、円環状構造を有し、平均磁路長をＬ
ｍ
（ｍｍ）、高さをｈ（ｍｍ）、半径方向の厚みをｔ（ｍｍ）としたときに、Ｌ
ｍ
／（ｈ・ｔ）により算出される係数Ｃｓが９０．０ｍｍ
－１
以下である、請求項１又は２に記載の磁性コア。
【請求項５】
前記軟磁性金属薄帯が、Ｆｅ基ナノ結晶合金を含む、請求項１又は２に記載の磁性コア。
【請求項６】
１ＭＨｚ以上の周波数帯域で用いられる、請求項１又は２に記載の磁性コア。
【請求項７】
請求項１又は２に記載の磁性コアを備える、ことを特徴とする、ノイズフィルタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁性コア、及びノイズフィルタに関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
軟磁性材を使用した磁性コアは、ノイズフィルタや、トランスやモーターなどの磁心として用いられている。軟磁性材としては、酸化物磁性体であるフェライト材を焼結したもの；電磁鋼板；アモルファス材やナノ結晶材などの軟磁性金属の薄帯を巻回又は積層したもの；などが使用されている。
【０００３】
例えば特許文献１には、閉磁路磁心を磁路方向に平行に分割した複数個の酸化物磁性体（焼結体）を直接重ね合わせて一体化したコアを用いることで、形状共鳴効果の共鳴周波数を高くして高周波域の特性が改善されることが記載されている。
【０００４】
また、例えば特許文献２には、Ｆｅ基ナノ結晶の薄帯を巻回してなるコアにおいて、熱処理時に薄帯の幅方向に磁場を印加することで、高周波域の特性が改善されることが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特許第３８１４７７６号
特許第７０２８２９０号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載のコアは、抵抗の低い金属材料を用いていることで渦電流が多く流れてしまい、高周波特性が悪化する虞がある。
【０００７】
また、特許文献２に記載の技術については、コアが大型化した場合、特に薄帯の幅方向の寸法を大きくした場合に、ＭＨｚ帯域の高周波域のインピーダンス特性が低下し得る。そのため、コアの寸法によっては、高周波域の特性が改善されない虞がある。
【０００８】
一方、軟磁性金属薄帯を巻回してなる磁性コアにおいて、薄帯の短手方向長さ方向（磁性コアの高さ方向）の寸法が大きいほど、高周波域のインピーダンス比透磁率が低くなる。そのため、高さ方向の寸法が大きい磁性コアについて良好な高周波域特性を得るためには、磁性コアの外寸法を大型化する必要があった。
【０００９】
そこで、本発明は、高周波域において高いインピーダンス比透磁率を有する磁性コアを提供することを課題とする。
また、本発明は、高周波域において高いノイズ抑制効果を有するノイズフィルタを提供することを課題とする。
【課題を解決するための手段】
【００１０】
本発明者らが上記課題を解決すべく鋭意検討した結果、軟磁性金属薄帯を積層して構成される一定の高さ寸法を有する磁性コアとして、高さ寸法の小さい複数の積層コア（磁性積層片）を用い、且つ、各積層コアの高さ方向に間隔を空けて配置することで、１ＭＨｚ以上の周波数帯域で高いインピーダンス比透磁率を有することができること、更には、当該磁性コアの高さ寸法を大きくしたとしても、上記の高いインピーダンス比透磁率を確保できることを見出した。
本発明は、上記知見に基づいてなされたものである。即ち、本発明の要旨構成は、以下の通りである。
（【００１１】以降は省略されています）
