特許ウォッチ

公開番号2025119899
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024015005
出願日2024-02-02
発明の名称弾性繊維用処理剤及び弾性繊維
出願人竹本油脂株式会社
代理人個人,個人
主分類D06M 15/643 20060101AFI20250807BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】繊維金属間摩擦を低減できるとともに解舒性を向上できる弾性繊維用処理剤及びかかる弾性繊維用処理剤が付着している弾性繊維を提供する。
【解決手段】本発明の弾性繊維用処理剤は、酸化防止剤、及び光安定剤から選ばれる少なくとも一つの成分(A)、並びにシリコーン化合物(B)を含有する弾性繊維用処理剤であって、前記弾性繊維用処理剤の不揮発分中に、前記成分(A)を0.01質量%以上1質量%未満の割合で含有することを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
下記の成分（Ａ）、及びシリコーン化合物（Ｂ）を含有する弾性繊維用処理剤であって、
前記弾性繊維用処理剤の不揮発分中に、前記成分（Ａ）を０．０１質量％以上１質量％未満の割合で含有することを特徴とする弾性繊維用処理剤。
成分（Ａ）：酸化防止剤、及び光安定剤から選ばれる少なくとも一つ。
続きを表示（約 730 文字）【請求項２】
前記弾性繊維用処理剤の不揮発分中に、前記成分（Ａ）を０．０１質量％以上０．５質量％未満の割合で含有する請求項１に記載の弾性繊維用処理剤。
【請求項３】
前記成分（Ａ）が、フェノール系酸化防止剤である請求項１に記載の弾性繊維用処理剤。
【請求項４】
前記成分（Ａ）が、ヒンダードフェノール系酸化防止剤である請求項３に記載の弾性繊維用処理剤。
【請求項５】
前記弾性繊維用処理剤の不揮発分中に、前記シリコーン化合物（Ｂ）を２０質量％以上６５質量％以下の割合で含有する請求項１に記載の弾性繊維用処理剤。
【請求項６】
更に、下記の炭化水素油（Ｃ）を含有する請求項１に記載の弾性繊維用処理剤。
炭化水素油（Ｃ）：鉱物油、イソパラフィン、及びポリアルファオレフィンから選ばれる少なくとも１つ。
【請求項７】
前記弾性繊維用処理剤の不揮発分中に、前記炭化水素油（Ｃ）を３５質量％以上７９．４９質量％以下の割合で含有する請求項６に記載の弾性繊維用処理剤。
【請求項８】
前記炭化水素油（Ｃ）の３０℃における動粘度が５ｍｍ
２
／ｓ以上５０ｍｍ
２
／ｓ以下である請求項６に記載の弾性繊維用処理剤。
【請求項９】
更に、有機スルホン酸塩（Ｄ）を含有する請求項１に記載の弾性繊維用処理剤。
【請求項１０】
前記弾性繊維用処理剤の不揮発分中に、前記有機スルホン酸塩（Ｄ）を０．５質量％以上５質量％以下の割合で含有する請求項９に記載の弾性繊維用処理剤。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、弾性繊維用処理剤が付与された弾性繊維の繊維金属間摩擦を低減できるとともに解舒性を向上できる弾性繊維用処理剤及びかかる弾性繊維用処理剤が付着している弾性繊維に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えばポリウレタン系弾性繊維等の弾性繊維は、他の合成繊維に比べて、繊維間の粘着性が強い。そのため、例えば弾性繊維を紡糸し、パッケージに巻き取った後、該パッケージから引き出して加工工程に供する際、パッケージから安定して解舒することが困難という問題があった。そのために、従来より弾性繊維の平滑性を向上させるため、平滑剤等を含有する弾性繊維用処理剤が使用されることがある。
【０００３】
従来、特許文献１に開示される弾性繊維用処理剤が知られている。特許文献１は、所定のホスホン酸化合物及びそれらの塩からなる群から選ばれる少なくとも１種と、酸化防止剤とを含有する弾性繊維用油剤について開示する。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－４２２３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、従来の弾性繊維用処理剤は、弾性繊維用処理剤が付与された弾性繊維の繊維金属間摩擦の低減効果及び解舒性の向上という各効能の両立を十分に図ることができなかった。
【課題を解決するための手段】
【０００６】
本発明者らは、前記の課題を解決するべく研究した結果、弾性繊維用処理剤において、成分（Ａ）として酸化防止剤又は光安定剤を所定量と、シリコーン化合物（Ｂ）を配合した構成が好適であることを見出した。
【０００７】
上記課題を解決する各態様を記載する。
態様１の弾性繊維用処理剤では、下記の成分（Ａ）、及びシリコーン化合物（Ｂ）を含有する弾性繊維用処理剤であって、前記弾性繊維用処理剤の不揮発分中に、前記成分（Ａ）を０．０１質量％以上１質量％未満の割合で含有することを特徴とする。
【０００８】
成分（Ａ）：酸化防止剤、及び光安定剤から選ばれる少なくとも一つ。
態様２は、態様１に記載の弾性繊維用処理剤において、前記弾性繊維用処理剤の不揮発分中に、前記成分（Ａ）を０．０１質量％以上０．５質量％未満の割合で含有する。
【０００９】
態様３は、態様１又は２に記載の弾性繊維用処理剤において、前記成分（Ａ）が、フェノール系酸化防止剤である。
態様４は、態様３に記載の弾性繊維用処理剤において、前記成分（Ａ）が、ヒンダードフェノール系酸化防止剤である。
【００１０】
態様５は、態様１～４のいずれか一態様に記載の弾性繊維用処理剤において、前記弾性繊維用処理剤の不揮発分中に、前記シリコーン化合物（Ｂ）を２０質量％以上６５質量％以下の割合で含有する。
（【００１１】以降は省略されています）

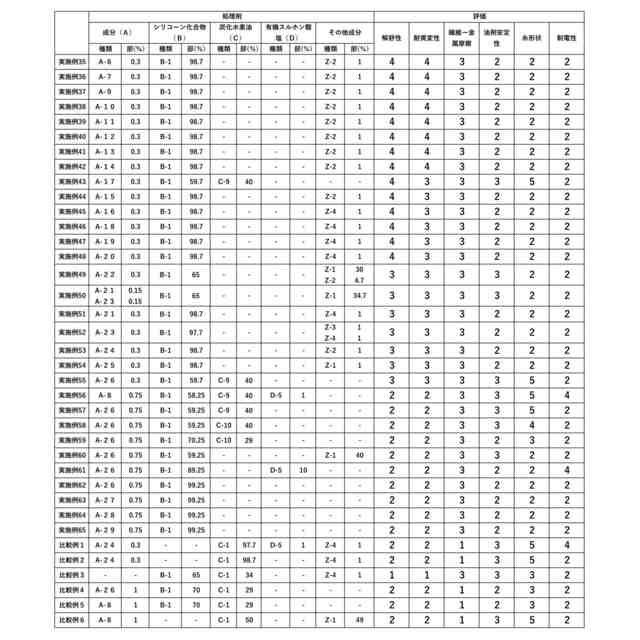

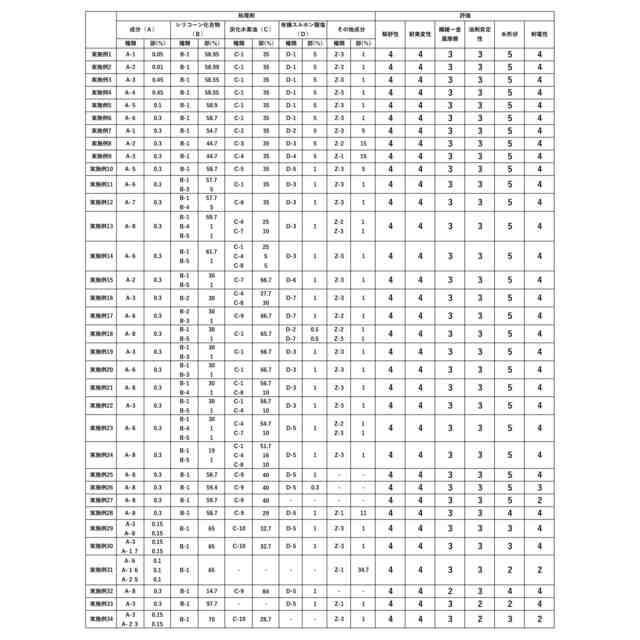

関連特許
