公開番号2025120005
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024015189
出願日2024-02-02
発明の名称ステータ
出願人株式会社デンソー
代理人弁理士法人太陽国際特許事務所
主分類H02K 3/46 20060101AFI20250807BHJP(電力の発電,変換,配電)
要約【課題】浮遊容量を低減することができるステータを提供する。
【解決手段】ステータ(10)は、放射状に延びる複数のティース部(20)を有するステータコア(24)と、ステータコアに装着された樹脂製のインシュレータ(16)と、複数のティース部にインシュレータを介して巻回された巻線巻回部(18)と、を備え、インシュレータは、ステータコアの装着面(20A、22A)に装着された装着部(30、32)を有し、装着部には、装着面側に開口する溝(34、36)が形成されており、ステータコアと巻線巻回部との間には、溝によって気体層(38、40)が形成されている。
【選択図】図2
特許請求の範囲【請求項１】
放射状に延びる複数のティース部（２０）を有するステータコア（２４）と、
前記ステータコアに装着された樹脂製のインシュレータ（１６）と、
前記複数のティース部に前記インシュレータを介して巻回された巻線巻回部（１８）と、
を備え、
前記インシュレータは、前記ステータコアの装着面（２０Ａ、２２Ａ）に装着された装着部（３０、３２）を有し、
前記装着部には、前記装着面側に開口する溝（３４、３６）が形成されており、
前記ステータコアと前記巻線巻回部との間には、前記溝によって気体層（３８、４０）が形成されている、
ステータ（１０）。
続きを表示（約 1,100 文字）【請求項２】
前記ステータコアは、前記ステータコアの外周部を形成するコアバック部（２２）を有し、
前記ティース部は、前記コアバック部から前記ステータコアの径方向内側に向けて延伸しており、
前記装着面は、前記ティース部の側面（２０Ａ）と、前記コアバック部の内面（２２Ａ）とを有し、
前記装着部は、前記ティース部の側面に装着された第１装着部（３０）と、前記コアバック部の内面に装着された第２装着部（３２）とを有し、
前記溝は、前記第１装着部に形成され、前記ティース部の側面側に開口する第１溝（３４）と、前記第２装着部に形成され、前記コアバック部の内面側に開口する第２溝（３６）とを有し、
前記気体層は、前記ティース部と前記巻線巻回部との間に形成された第１気体層（３８）と、前記コアバック部と前記巻線巻回部との間に形成された第２気体層（４０）とを有する、
請求項１に記載のステータ。
【請求項３】
前記第１装着部は、前記第１溝と隣接して形成され、前記ティース部の側面に当接している当接部（４２）を有し、
前記当接部は、前記ティース部の延伸方向における前記第１装着部の一端部に形成された第１当接部（４６）と、前記ティース部の延伸方向における前記第１装着部の他端部に形成された第２当接部（４８）とを有する。
請求項２に記載のステータ。
【請求項４】
前記当接部は、前記ティース部の延伸方向における前記第１装着部の中央部に形成された第３当接部（５０）を有する、
請求項３に記載のステータ。
【請求項５】
前記巻線巻回部のうち前記第１装着部側に位置する第１巻き目の複数の巻線部（５２）は、前記ティース部の延伸方向に整列されており、
前記複数の巻線部は、前記第１溝と前記当接部との境界線を前記ティース部の側面の法線方向に延長した延長線（Ｌ）上に位置する延長線上巻線部（５２Ａ）を有し、
前記延長線上巻線部の前記第１装着部側の頂部（５２Ａ１）は、前記延長線上に位置する、
請求項３に記載のステータ。
【請求項６】
前記巻線巻回部は、前記ティース部よりも前記ステータコアの軸方向一方側に配線されたコイルエンド部（６６）を有し、
前記インシュレータは、前記ティース部と前記コイルエンド部との間に配置されたコイルエンド絶縁部（７０）を有し、
前記コイルエンド絶縁部は、前記ステータコアの軸方向に開口する開口部（７４）を有する、
請求項１に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、ステータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、放射状に延びる複数のティース部を有するステータコアと、ステータコアに装着された絶縁フィルムと、複数のティース部に絶縁フィルムを介して巻回された巻線巻回部とを備えるステータがある（例えば、特許文献１参照）。このステータによれば、組立性及び絶縁信頼性を高めることができるとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９８５１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の従来技術では、絶縁フィルムを用いることにより、ティース部と巻線巻回部との間の距離が短くなるため、ステータコアと巻線巻回部との間の電位差で生じる容量成分である浮遊容量を低減することができない。
【０００５】
本開示の技術は、上記課題に鑑みてなされたものであって、浮遊容量を低減することができるステータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本開示の技術に係るステータ（１０）は、放射状に延びる複数のティース部（２０）を有するステータコア（２４）と、前記ステータコアに装着された樹脂製のインシュレータ（１６）と、前記複数のティース部に前記インシュレータを介して巻回された巻線巻回部（１８）と、を備え、前記インシュレータは、前記ステータコアの装着面（２０Ａ、２２Ａ）に装着された装着部（３０、３２）を有し、前記装着部には、前記装着面側に開口する溝（３４、３６）が形成されており、前記ステータコアと前記巻線巻回部との間には、前記溝によって気体層（３８、４０）が形成されている。
【０００７】
本開示の技術に係るステータによれば、浮遊容量を低減することができる。
【図面の簡単な説明】
【０００８】
本開示の技術の一実施形態に係るステータの平面図である。

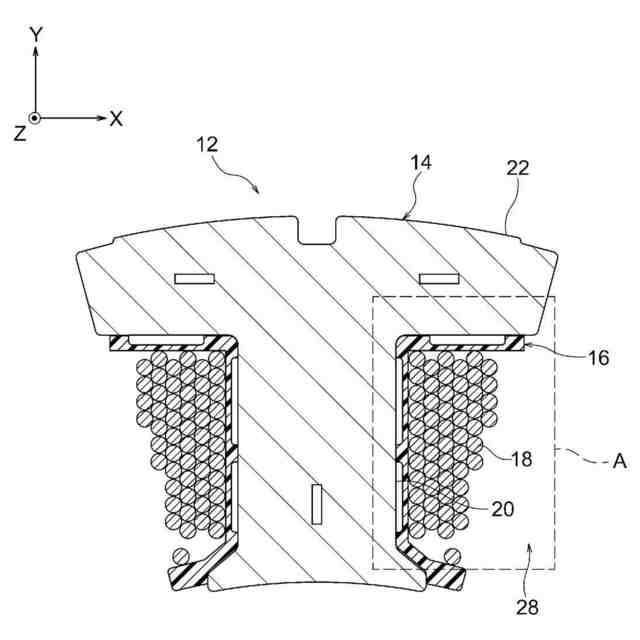

ステータ構成部材の平面図である。

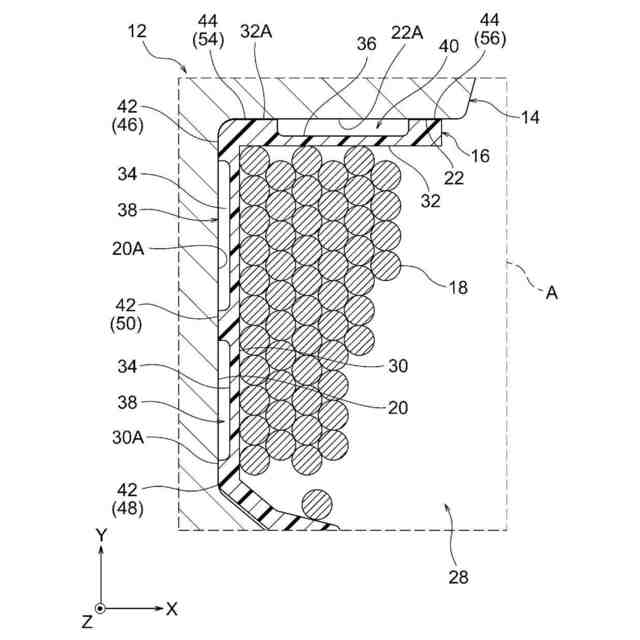

図２のＡ部を拡大した拡大図である。

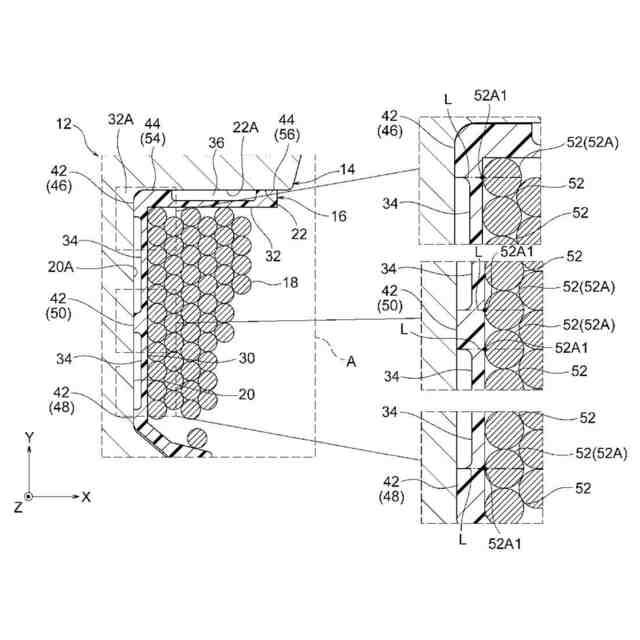

図２のＡ部をさらに拡大した拡大図である。

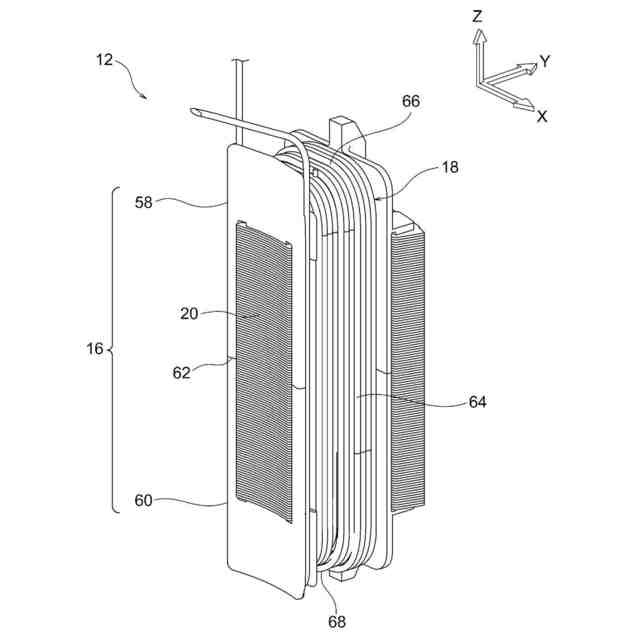

ステータ構成部材の斜視図である。

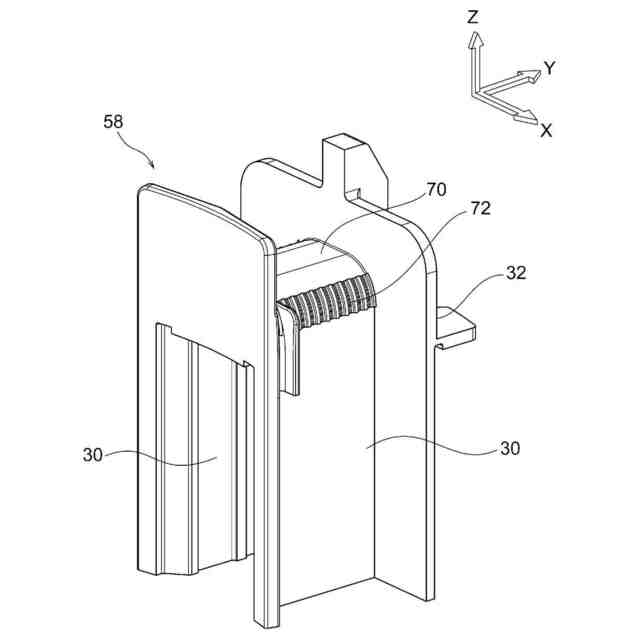

第１インシュレータの斜視図である。
第１インシュレータの二面図である。

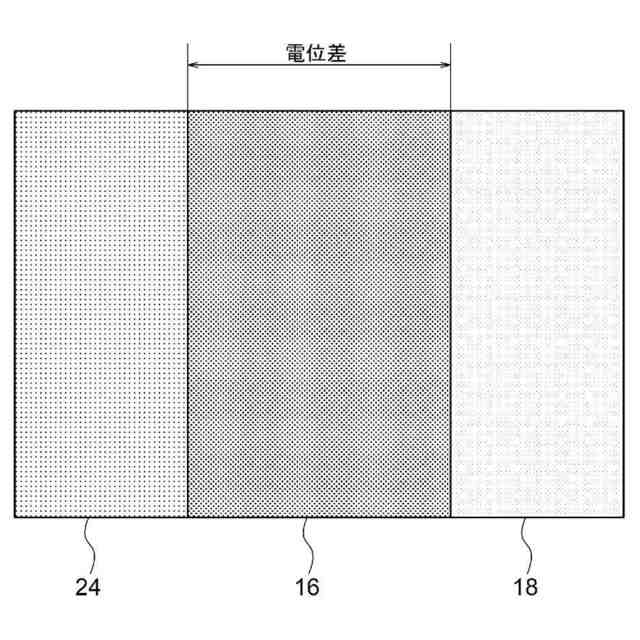

浮遊容量を説明する説明図である。

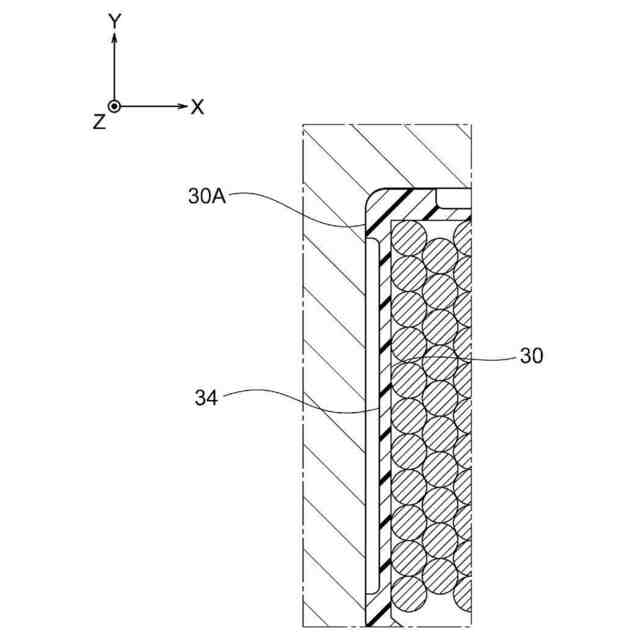

第１変形例に係るステータ構成部材の要部を拡大した拡大図である。
第１変形例に係る第１インシュレータの縦断面図である。
第２変形例に係るステータ構成部材の要部を拡大した拡大図である。
第３変形例に係るステータ構成部材の要部を拡大した拡大図である。
第４変形例に係るステータ構成部材の斜視図である。
第５変形例に係るステータ構成部材の斜視図である。
第６変形例に係る第１インシュレータの斜視図である。
第６変形例に係る第１インシュレータの平面図である。
第７変形例に係る第１インシュレータの斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本開示の技術の一実施形態について説明する。
【００１０】
図１に示すように、本実施形態に係るステータ１０は、複数のステータ構成部材１２を備える。複数のステータ構成部材１２が環状に組み合わされることにより、ステータ１０が構成される。図１には、ステータ１０の半分の構成が示されている。ステータ１０は、ブラシレスモータに適用される。ブラシレスモータは、どのような用途に使用されてもよい。ブラシレスモータとしては、例えば、ファンモータ、ポンプ駆動用モータ、及びコンプレッサ用モータ等が挙げられる。
（【００１１】以降は省略されています）
