公開番号2025120363
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025096859,2021092889
出願日2025-06-10,2021-06-02
発明の名称商品販売データ処理装置およびプログラム
出願人株式会社寺岡精工
代理人個人,個人
主分類G07G 1/12 20060101AFI20250807BHJP(チェック装置)
要約【課題】円滑な取引を行うこと。
【解決手段】商品販売データ処理装置の検出手段は、商品に付された識別子が読取可能な読取領域に存在する商品を検出する。商品登録手段は、読取領域において読み取られた識別子に基づいて商品情報を登録する。撮像情報取得手段は、読取領域において顧客による識別子の読取操作を撮像した撮像情報を取得する。表示制御手段は、商品登録手段によって登録された商品情報に基づく商品リスト画像と、撮像情報取得手段によって取得された撮像情報に基づく撮像画像とを表示手段に表示させる。表示制御手段は、検出手段によって商品が検出された際に、商品登録手段によって商品情報が登録された場合、リスト画像と撮像画像とを別々の表示領域に表示させ、検出手段によって商品が検出されたにもかかわらず、商品登録手段によって商品情報が登録されない場合、商品リスト画像に撮像画像を重ねた重畳表示を行う。
【選択図】図7
特許請求の範囲【請求項１】
識別子の読取領域に存在する商品を検出する検出手段と、
前記読取領域において読み取られた識別子に基づいて商品情報を登録する商品登録手段と、
前記読取領域において顧客による識別子の読取操作を撮像した撮像情報を取得する撮像情報取得手段と、
前記商品登録手段によって登録された商品情報に基づく商品リスト画像と、前記撮像情報取得手段によって取得された撮像情報に基づく撮像画像とを表示手段に表示させる表示制御手段と、
を備え、
前記表示制御手段は、
前記検出手段によって商品が検出されたにもかかわらず、前記商品登録手段によって商品情報が登録されない場合、該商品リスト画像に該撮像画像を重ねた重畳表示を行う、
ことを特徴とする商品販売データ処理装置。
続きを表示（約 850 文字）【請求項２】
前記表示制御手段は、前記重畳表示を行った後、読取操作が行われることによって商品情報が登録された場合、前記重畳表示を解除する、
ことを特徴とする請求項１に記載の商品販売データ処理装置。
【請求項３】
前記撮像情報取得手段は、商品情報が登録されなかったときに撮像された第１撮像情報と、前記重畳表示を行った後の読取操作において撮像された第２撮像情報とを取得し、
前記表示制御手段は、該第１撮像情報と該第２撮像情報とに基づく類似度が所定の閾値以上である場合に、商品が一致するものと判定して、前記重畳表示を解除する、
ことを特徴とする請求項１または２に記載の商品販売データ処理装置。
【請求項４】
前記表示制御手段は、前記重畳表示において、商品情報が登録されなかったときに撮像された第１撮像情報と、前記重畳表示を行った後の読取操作において撮像された第２撮像情報とを並べて表示させる、
ことを特徴とする請求項１～３のいずれか一項に記載の商品販売データ処理装置。
【請求項５】
商品販売データ処理装置に用いられるコンピュータを、
識別子の読取領域に存在する商品を検出する検出手段、
前記読取領域において読み取られた識別子に基づいて商品情報を登録する商品登録手段、
前記読取領域において顧客による識別子の読取操作を撮像した撮像情報を取得する撮像情報取得手段、
前記商品登録手段によって登録された商品情報に基づく商品リスト画像と、前記撮像情報取得手段によって取得された撮像情報に基づく撮像画像とを表示手段に表示させる表示制御手段、
として機能させ、
前記表示制御手段は、
前記検出手段によって商品が検出されたにもかかわらず、前記商品登録手段によって商品情報が登録されない場合、該商品リスト画像に該撮像画像を重ねた重畳表示を行う、
ことを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、商品販売データ処理装置およびプログラムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、スーパーマーケットやコンビニエンスストアなどの各種店舗では、ＰＯＳ端末装置（Point Of Sales）を用いて取引が行われる。ＰＯＳ端末装置は、商品の登録処理や精算処理を行う。ＰＯＳ端末装置には、店員が商品の登録をして精算を行うものの他にも、顧客自らが操作して、商品を登録して精算を行う、いわゆるセルフレジがある（例えば、特許文献１参照。）。セルフレジでは、各セルフレジの動作状況等が表示される監視端末が設けられるとともに、当該監視端末に店員が配置されて、当該店員による監視が行われる。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－０６９５７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、監視端末に配置される店員が、顧客の操作支援、復旧作業、不正監視など、様々な業務を行うため、店員の負担が増大してしまうことがある。また、複数のセルフレジで同時に操作支援が生じた場合に、一方の顧客を待たせてしまうことになる。このため、従来技術では、取引を円滑に行うことができないことがある、という問題があった。
【０００５】
本発明は、このような事情に鑑みてなされたもので、その目的は、セルフレジにおいて、取引を円滑に行うことができる技術を提供することにある。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明の一態様である商品販売データ処理装置は、識別子の読取領域に存在する商品を検出する検出手段と、前記読取領域において読み取られた識別子に基づいて商品情報を登録する商品登録手段と、前記読取領域において顧客による識別子の読取操作を撮像した撮像情報を取得する撮像情報取得手段と、前記商品登録手段によって登録された商品情報に基づく商品リスト画像と、前記撮像情報取得手段によって取得された撮像情報に基づく撮像画像とを表示手段に表示させる表示制御手段と、を備え、前記表示制御手段は、前記検出手段によって商品が検出された際に、前記商品登録手段によって商品情報が登録された場合、商品リスト画像と撮像画像とを別々の表示領域に表示させ、前記検出手段によって商品が検出されたにもかかわらず、前記商品登録手段によって商品情報が登録されない場合、該商品リスト画像に該撮像画像を重ねた重畳表示を行う、ことを特徴とする商品販売データ処理装置である。
【図面の簡単な説明】
【０００７】
本発明の実施形態に係るＰＯＳ（Point Of Sales）システムのネットワーク構成図である。
ＰＯＳ端末装置２０の設置例を示す説明図である。

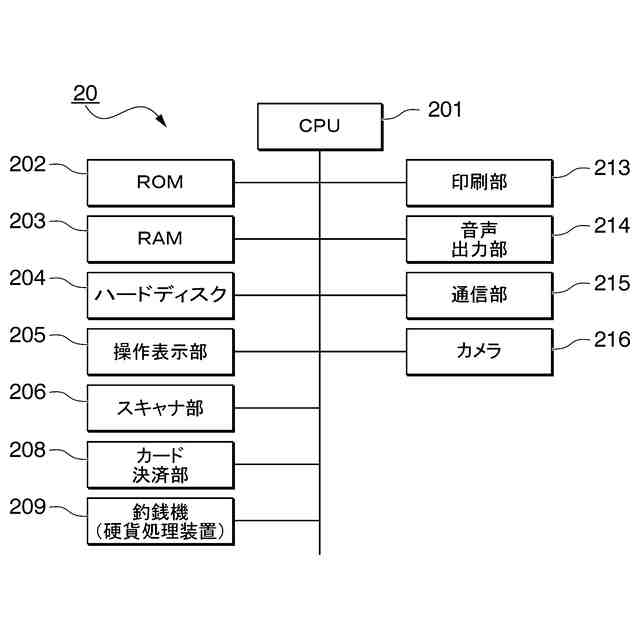

ＰＯＳ端末装置２０のハードウェア構成を示すブロック図である。

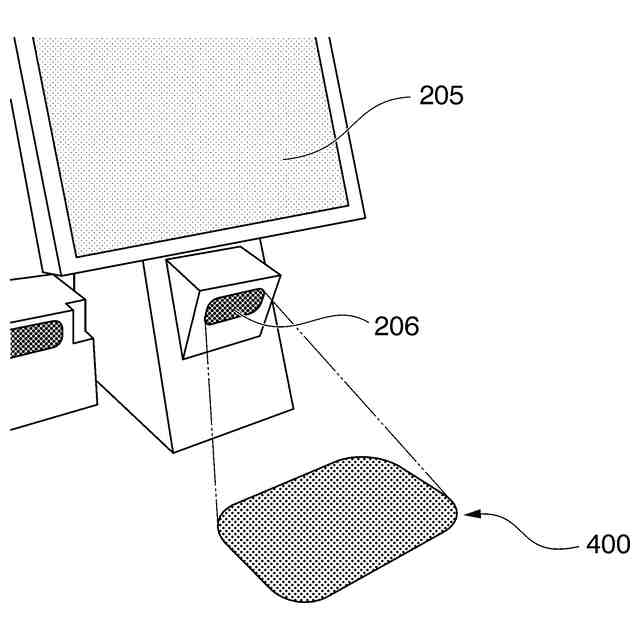

スキャナ部２０６の読取領域４００の一例を示す説明図である。

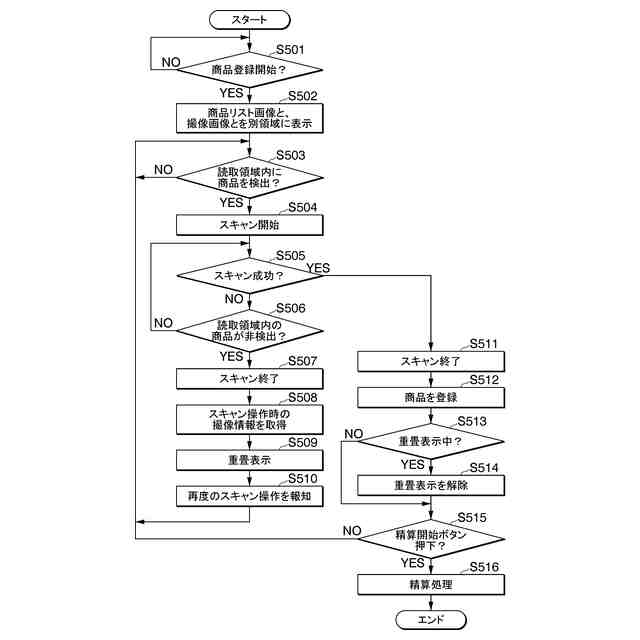

ＰＯＳ端末装置２０が行う撮像画像の表示制御処理の一例を示すフローチャートである。

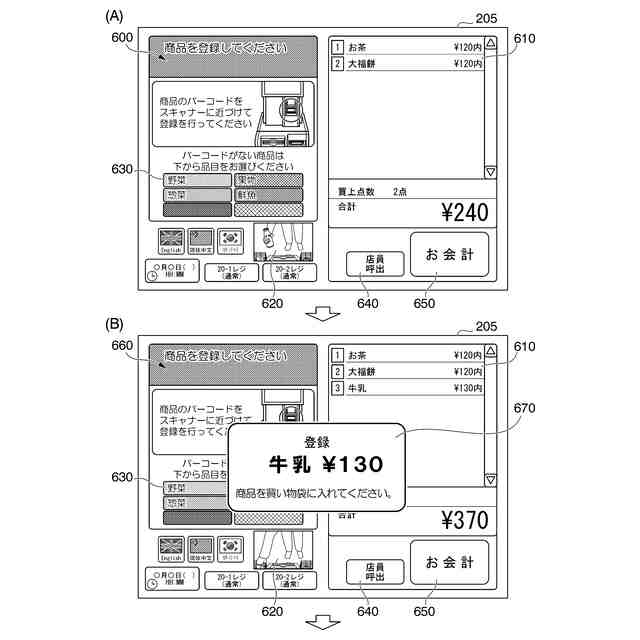

操作表示部２０５に表示される撮像画像の表示制御に係る画面遷移の一例を示す説明図である。

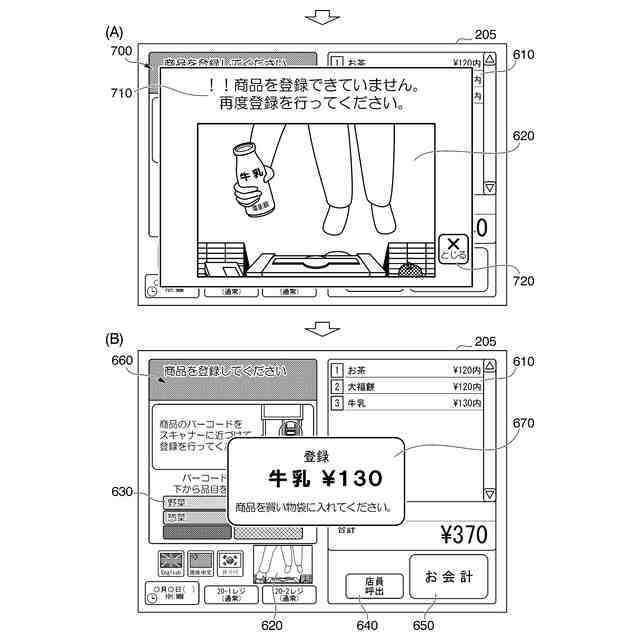

操作表示部２０５に表示される撮像画像の表示制御に係る画面遷移の一例を示す説明図である。

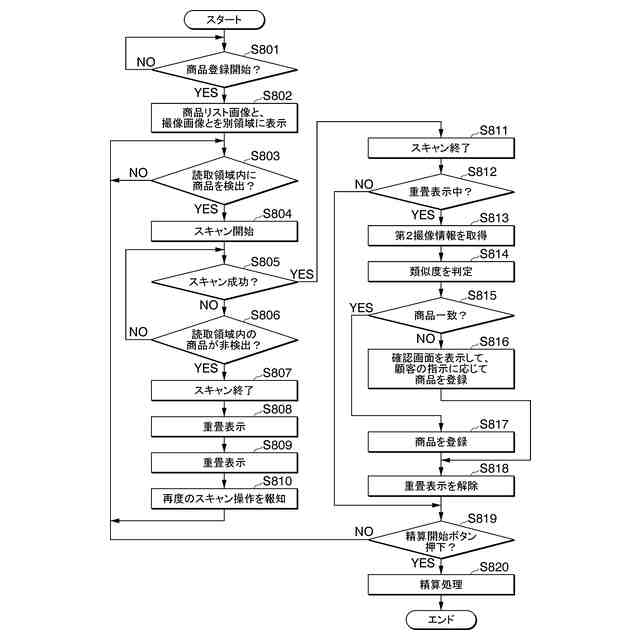

変形例１に係るＰＯＳ端末装置２０が行う撮像画像の表示制御処理の一例を示すフローチャートである。

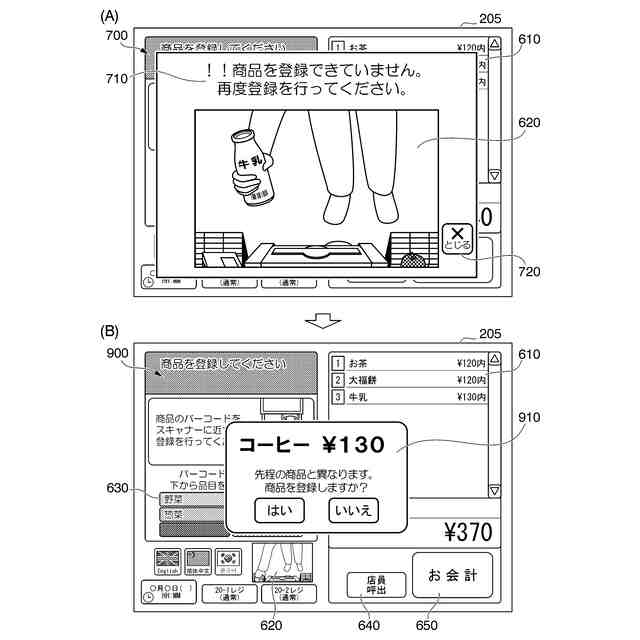

操作表示部２０５に表示される変形例１に係る画面遷移の一例を示す説明図である。
操作表示部２０５に表示される変形例２に係る画面遷移の一例を示す説明図である。
操作表示部２０５に表示される変形例４に係る画面の一例を示す説明図である。
操作表示部２０５に表示される変形例５に係る画面の一例を示す説明図である。
【発明を実施するための形態】
【０００８】
（実施形態）
以下、本発明を実施するための形態について、図面を参照して詳細に説明する。
図１は、本発明の実施形態に係るＰＯＳ（Point Of Sales）システムのネットワーク構成図である。ＰＯＳシステム１は、スーパーマーケット、ホームセンター、コンビニエンスストア、各種用品店など、種々の店舗に導入可能である。図１に示すように、ＰＯＳシステム１は、ストアコントローラ１０と、取引状況管理装置１１と、３台のＰＯＳ端末装置２０－１、２０－２、２０－３とを備える。以下、ＰＯＳ端末装置２０－１、２０－２、２０－３について特に区別しない場合には、ＰＯＳ端末装置２０と総称する。
【０００９】
各装置は、ＣＰＵ（Central Processing Unit）、ＲＯＭ（Read Only Memory）、ＲＡＭ（Random Access Memory）、通信部などを備えたコンピュータ装置である。各装置は、ＬＡＮ（Local Area Network）やＷＡＮ（Wide Area Network）などの通信回線５５を介して、有線または無線により接続されている。
【００１０】
ストアコントローラ１０は、商品マスタなどの取引に必要な各種情報を記憶する。商品マスタは、各商品の商品識別情報（例えばＪＡＮ（Japanese Article Number）コード）、商品名、販売価格などの商品情報を格納するファイルである。また、商品マスタは、計量が必要な商品（計量対象商品）の商品識別情報、商品名、計量対象商品の単価などを含む。また、ストアコントローラ１０は、商品マスタのほかにも、在庫状況、販売履歴、入出金記録などの各種の情報を記憶する。また、ストアコントローラ１０は、顧客の会員情報を記憶してもよい。
（【００１１】以降は省略されています）
