公開番号2025120497
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025101928,2021156712
出願日2025-06-18,2021-09-27
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人
主分類D06F 39/12 20060101AFI20250807BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】蓋体の開閉方向が異なる洗濯機において、リード線に関する構造の共通化を実現した洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、洗濯機の外郭を形成する筐体と、筐体の前面に形成され、洗濯物を投入する筐体開口と、筐体開口に対して開閉可能に構成された蓋体と、前面に配置され、蓋体が閉じた状態で蓋体を施錠可能に構成された蓋体ロック部と、インバータ制御によって制御されるモータ部と、洗濯機の運転に関する情報を検知するセンサ部と、筐体の前側下部に配置され、モータ部および蓋体ロック部を制御する制御部と、蓋体ロック部と制御部とを電気的に接続する第1のリード線と、モータ部と制御部とを電気的に接続する第2のリード線と、センサ部と制御部とを電気的に接続する第3のリード線と、を備え、第2のリード線は、筐体の背面に沿って延び、第1のリード線及び第3のリード線は、前面に沿って延びる。
【選択図】図3
特許請求の範囲【請求項１】
洗濯機の外郭を形成する筐体と、
前記筐体の内部に配置された外槽と、
前記筐体の前面に形成され、洗濯物を投入する筐体開口と、
前記筐体開口に対して開閉可能に構成された蓋体と、
前記筐体の前記前面と前記外槽との間に配置された補強板と、
前記筐体の前側下部に配置された制御部と、
循環ホースを介して前記外槽の内部の洗濯水を循環させる循環ポンプと、を備え、
前記循環ホースは、前記補強板の前面に取り付けられ、前記筐体の前記前面に沿って延びるように設けられている、
ドラム式洗濯機。
続きを表示（約 720 文字）【請求項２】
前記循環ポンプおよび前記循環ホースは、前記外槽内の水を、前記外槽の下部から前記外槽の上部に循環させるように設けられる、
請求項１に記載のドラム式洗濯機。
【請求項３】
前記補強板は、前記筐体開口の側方において後側に向かって突出して第１凹部を形成し、前記第１凹部に前記循環ホースが配置される、
請求項１または２に記載のドラム式洗濯機。
【請求項４】
前記前面に配置され、前記蓋体が閉じた状態で前記蓋体を施錠可能に構成された蓋体ロック部をさらに備え、
前記筐体の上部から見ると、前記循環ホースは、前記蓋体ロック部と前記補強板との間に設けられている、
請求項１～３のいずれか１項に記載のドラム式洗濯機。
【請求項５】
運転に関する情報を検知するセンサ部と、
前記センサ部と前記制御部とを電気的に接続する第３のリード線と、
をさらに備え、
前記第３のリード線は、前記筐体開口を挟んで前記循環ホースと対向する位置に、前記筐体の前記前面に沿って延びるように設けられる、
請求項３に記載のドラム式洗濯機。
【請求項６】
前記補強板は、前記第１凹部と前記筐体開口を挟んで反対側における前記筐体開口の側方において後方に向かって突出する第２凹部を形成し、
前記第３のリード線は、前記第２凹部が配置される、
請求項５に記載のドラム式洗濯機。
【請求項７】
前記補強板において、前記第１凹部の突出量および前記第２凹部の突出量は等しく設けられている、
請求項６に記載のドラム式洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、衣類および洗濯水を撹拌する洗濯機に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、特許文献１には、衣類投入口を覆う開閉可能な蓋体を有するドラム式洗濯機が開示されている。洗濯機は、蓋体ロック部をさらに有する。蓋体ロック部は、洗濯機の運転中に蓋体が意図せず開かないように蓋体を固定する。蓋体の開閉方向は左開き、右開きの２種類がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１２５４２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的は、振動による循環ホースの劣化を抑制できる洗濯機を提供することにある。
【課題を解決するための手段】
【０００５】
本開示の一態様の洗濯機は、洗濯機の外郭を形成する筐体と、筐体の内部に配置された外槽と、筐体の前面に形成され、洗濯物を投入する筐体開口と、筐体開口に対して開閉可能に構成された蓋体と、筐体の前面と外槽との間に配置された補強板と、筐体の前側下部に配置された制御部と、循環ホースを介して外槽の内部の洗濯水を循環させる循環ポンプと、を備え、循環ホースは、補強板の前面に取り付けられ、筐体の前面に沿って延びるように設けられている。
【発明の効果】
【０００６】
本開示によれば、振動による循環ホースの劣化を抑制できる洗濯機を提供することができる。
【図面の簡単な説明】
【０００７】
本開示に係る実施形態の洗濯機の右側面からみた模式断面図である。
洗濯機の正面図である。

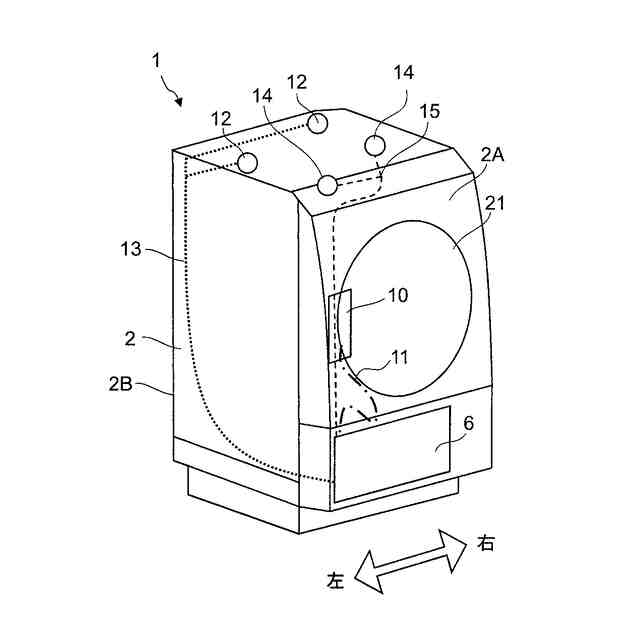

左開きの洗濯機の模式斜視図である。

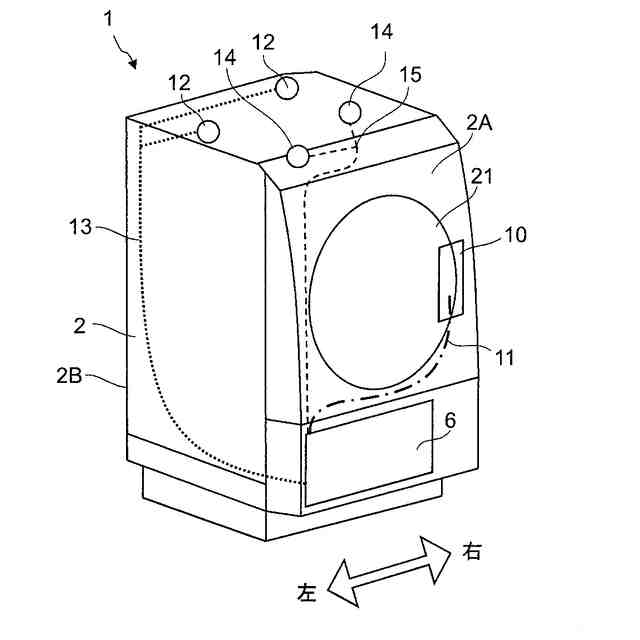

右開きの洗濯機の模式斜視図である。
循環ホースを有する洗濯機の右側面からみた模式断面図である。
筐体の開口付近の洗濯機の断面図である。
洗濯機の模式図である。
【発明を実施するための形態】
【０００８】
（実施形態）
本開示の実施形態に係る洗濯機について説明する。
【０００９】
［全体構成］
図１は、本開示に係る実施形態の洗濯機１を示す模式図である。図２は、洗濯機１を示す正面図である。図２において、筐体２の一部の部材を便宜上省略している。
【００１０】
本実施形態の洗濯機１は、洗浄機能に加えて、乾燥機能を有する洗濯乾燥機（いわゆるドラム式洗濯機）である。図１に示すよう、洗濯機１は、筐体２と、外槽３と、内槽４と、駆動部５と、制御部６と、循環ホース７と、循環ポンプ８と、蓋体ロック部１０と、モータ部１２、センサ部１４とを備える。
（【００１１】以降は省略されています）
