公開番号2025123121
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024019009
出願日2024-02-09
発明の名称ペット用おむつ
出願人第一衛材株式会社
代理人個人
主分類A01K 23/00 20060101AFI20250815BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】ペット41がペット用おむつ1の端部20、21を口で噛んで外すことを防ぐペット用おむつ1を提供すること。
【解決手段】ペット41の胴体42に巻付けられるペット用おむつ1は、液透過性を有する表面シート2と、防水性裏面シート3と、液体のための吸収体4と、表面シート2の長手方向一端部20の幅方向で裏面シート3に着脱可能に接合するフック材である接合材7と、表面シート2の幅方向両端部から長手方向に沿って設けられた一対の起立片11と、裏面シート3の幅方向両端部から起立片11の外側に位置する一対の側面ガード片12とを含む。4隅の領域38a～38d内に、裏面シート3、表面シート2、起立片11、側面ガード片12が重ねて接着された接着部10a～10dが構成される。
【選択図】図1
特許請求の範囲【請求項１】
ペットの胴体に巻付けて装着され、長手方向を巻付け方向として配置されるペット用おむつであって、
内面層を構成し、液透過性を有する、表面シートと、
外面層を構成する、裏面シートと、
前記表面シートと前記裏面シートとの間に配設され、液体を吸収可能な吸収体と、
前記表面シートの長手方向の一端部において、前記長手方向に垂直な幅方向の少なくとも中間部に設けられ、前記長手方向の他端部における前記裏面シートに着脱可能に接合する接合材と、
前記表面シートの前記長手方向に沿って前記幅方向の両側で延びる帯状の第１シート体であって、前記表面シートの前記裏面シートに臨む面とは反対側の面の前記幅方向の両端部に連なる第１基端部から互いに近接する方向に第１間隔Ｗ１２をあけた第１遊端部に延び、この第１シート体に弾発的に伸縮可能な第１索条が長手方向に緊張した状態で配設される一対の起立片と、
前記表面シートの前記長手方向に沿って前記幅方向の両側で延びる帯状の第２シート体であって、前記裏面シートの前記幅方向の両端部に連なる第２基端部から互いに近接する方向に第２間隔Ｗ１２をあけた第２遊端部に延び、この第２シート体に弾発的に伸縮可能な第２索条が長手方向に緊張した状態で配設される一対の側面ガード片と、
接着部であって、前記長手方向にその長手方向の両端部から前記長手方向内方に延びる範囲内にある位置と、前記幅方向の両端部から起立片および側面ガード片が重なっている前記幅方向の内方端とによって画定される各領域のうち、前記接合材による前記接合された状態で対向する２組の対を成す各領域の少なくとも一方の領域において、前記側面ガード片と前記起立片と前記表面シートと裏面シーとが接合される接着部とを含むことを特徴とするペット用おむつ。
続きを表示（約 360 文字）【請求項２】
前記第１索条は、前記起立片の遊端部に配設されることを特徴とする請求項１に記載のペット用おむつ。
【請求項３】
前記裏面シートと前記吸収体との間に介在する防水シートを、さらに含むことを特徴とする請求項１に記載のペット用おむつ。
【請求項４】
請求項１～４のうちの１つのペット用おむつを準備し、
前記ペット用おむつを、その長手方向を巻付け方向として、ペットの胴体に巻付け、
前記表面シートの接合材を、前記裏面シートに着脱可能に接合し、
前記一対の側面ガード片のうち、ペットの少なくとも一方の側面ガード片を、その一方の側面ガード片の前記第２索条が前記表面シートよりも幅方向外方に位置するように、引き出して胴体に弾発的に装着する、ペット用おむつの装着方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペット用おむつに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
近年、愛玩動物であるペットを屋内で飼育する人が増加している。ペットはその習性として排尿行為を単に生理現象として行うだけでなく、自らの縄張りを主張するためのマーキングとして行う場合もあるので、ペットを屋内で飼育する場合、部屋の壁面や家具などに排尿がなされ、屋内が汚損されるという問題がある。
【０００３】
このような問題を解決するための従来技術として、たとえば特許文献１には、ペットの胴体に巻付けて装着され、長手方向を巻付け方向として配置されるペット用おむつであって、通気性および透液性を有する帯状の表面シートと、前記表面シートに重ねた状態で接合され、不透液性を有する帯状の裏面シートと、前記表面シートと裏面シートとの間に配設され、吸液性を有する吸収体と、表面シートの長手方向に沿って延び、表面シートの裏面シートに臨む面とは反対側の面に接合される基端部と、弾発的に伸縮可能な遊端部とを有する起立片と、表面シートの長手方向一端部と裏面シートの長手方向他端部とを着脱可能に接合する接合部とを含むことを特徴とするペット用おむつに関する技術が開示される。
【０００４】
また、特許文献２および特許文献３には、ペット用吸収性物品の側部の表面層側に配置され、該表面層から起立する立体ギャザー部が、ペット用吸収性物品の幅方向外側に倒れやすくするために、立体ギャザー部を構成するサイドシートの内側縁側は、一対の端部においてペット用吸収性物品の幅方向の外側に折り返されて接合されているペット用おむつに関する技術が開示される。特許文献２および特許文献３においては、立体ギャザー部の幅方向外側の部分は、長手方向全長にわたって接着されていない。そのため、その接着されていない部分が接合材に不所望に接合してしまう。その不所望に接合することによって、立体ギャザー部の長手方向または幅方向の外方にはみ出した部分を、ペットが口でくわえて噛んでペット用おむつが外れてしまう等の問題がある。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－１８７０９５号公報
特開２０１２－２０５５７９号公報
特開２０１３－００００３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、排泄された尿が外部に漏れ出すことを確実に防ぐことができ、装着時の操作性に優れ、ペットが外しにくいペット用おむつを提供することである。
【課題を解決するための手段】
【０００７】
本件明細書中、参照符２０、２１は、冗長を防ぐために、ペット用おむつ１、５１および表面シート２の長手方向の一端部および他端部をそれぞれ示すために用いられる。表面シート２と裏面シート３との長手方向の長さは、等しくてもよいが、異なってもよく、たとえば、長手方向の長さは、表面シート２よりも裏面シート３が長くてもよい。接着部を示す参照符１０は、後述の長手方向一端部２０、３０における幅方向両外方の参照符１０ａ、１０ｂとを総括的に示すとともに、長手方向他端部２１、３１における幅方向両外方の参照符１０ｃ、１０ｄとを総括的に示す。ペット用おむつ１の説明は、ペット用おむつ５１（図１２、図１３）を含むことがある。
【０００８】
本発明は、
ペット４１の胴体４２に巻付けて装着され、長手方向を巻付け方向として配置されるペット用おむつ１であって、
内面層を構成し、液透過性を有する、表面シート２と、
外面層を構成する、裏面シート３と、
前記表面シート２と前記裏面シート３との間に配設され、液体を吸収可能な吸収体４と、
前記表面シート２の長手方向の一端部２０において、前記長手方向に垂直な幅方向の少なくとも中間部に設けられ、前記長手方向の他端部２１における前記裏面シート３に着脱可能に接合する接合材７と、

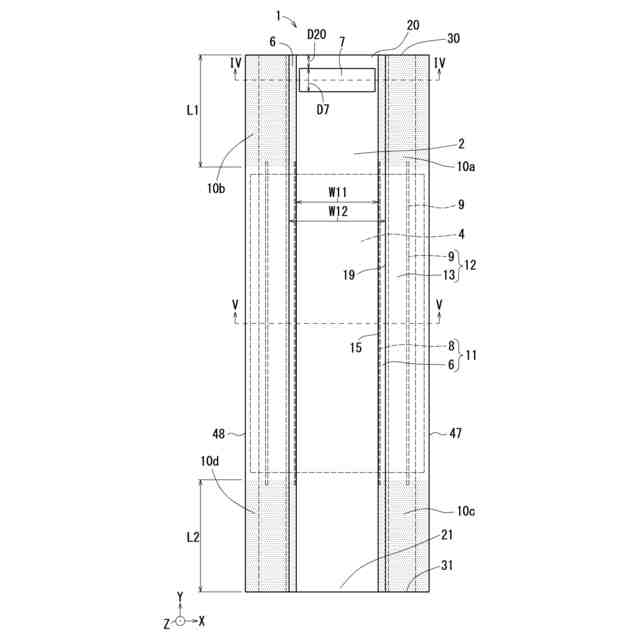

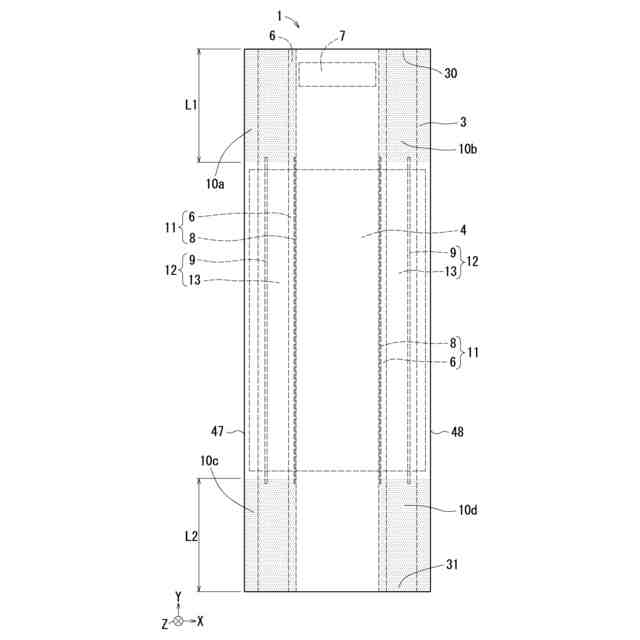

前記表面シート２の前記長手方向に沿って前記幅方向の両側で延びる帯状の第１シート体６であって、前記表面シート２の前記裏面シート３に臨む面とは反対側の面の前記幅方向の両端部２２（図５）に連なる第１基端部１４から互いに近接する方向に第１間隔Ｗ１１をあけた第１遊端部１５に延び、この第１シート体６に弾発的に伸縮可能な第１索条８が長手方向に緊張した状態で配設される一対の起立片１１と、
前記表面シート２の前記長手方向に沿って前記幅方向の両側で延びる帯状の第２シート体１３であって、前記裏面シート３の前記幅方向の両端部２３（図５）に連なる第２基端部１８から互いに近接する方向に第２間隔Ｗ１２をあけた第２遊端部１９に延び、この第２シート体１３に弾発的に伸縮可能な第２索条９が長手方向に緊張した状態で配設される一対の側面ガード片１２と、

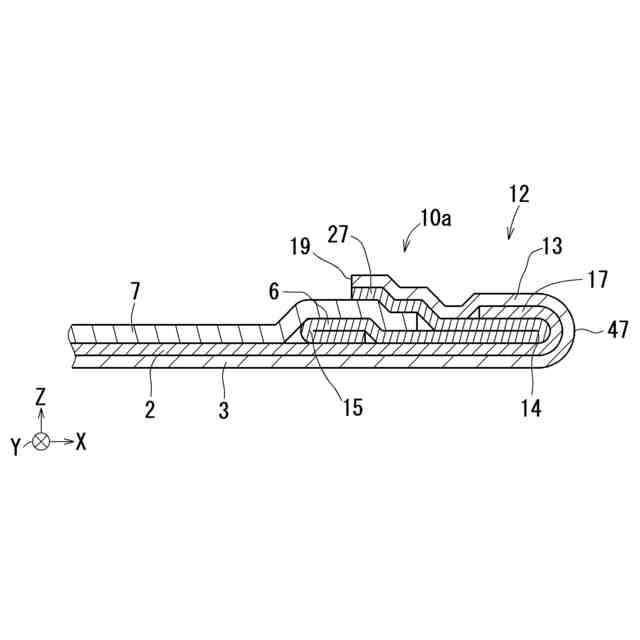

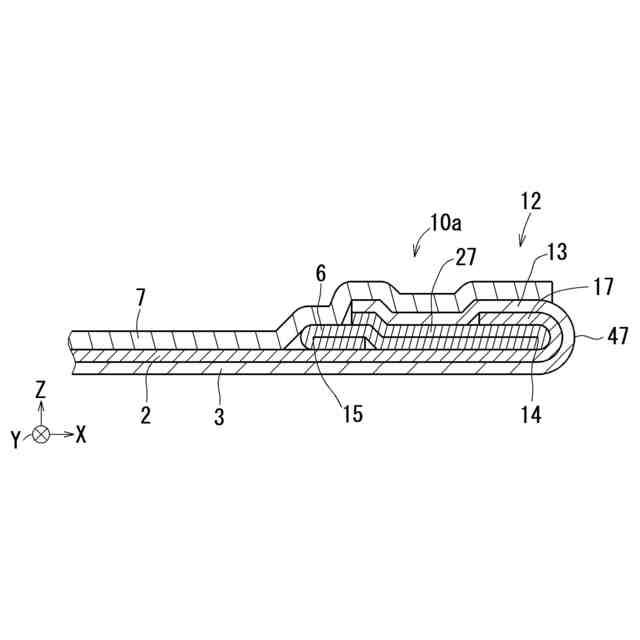

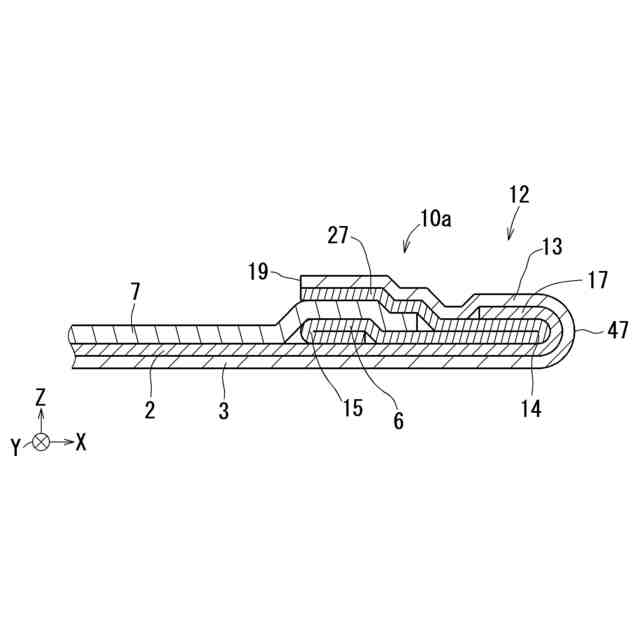

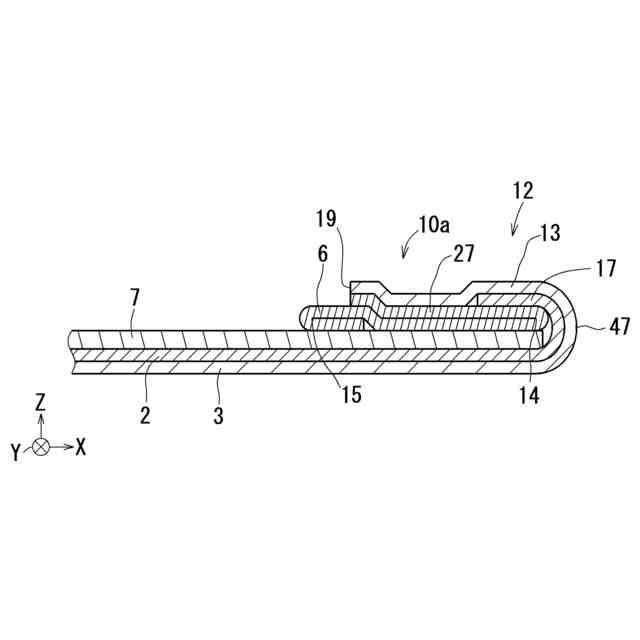

接着部１０であって、（主に図１４に示されるように）前記長手方向にその長手方向の両端部２０、２１から長手方向内方に延びる範囲内にある位置３４、３７と、前記幅方向の両端部４７、４８から起立片１１および側面ガード片１２が重なっている前記幅方向の内方端５４、５５とによって画定される各領域３８ａ～３８ｄのうち、前記接合材７による前記接合された状態で対向する２組の対を成す各領域の少なくとも一方の領域において、前記側面ガード片１２と前記起立片１１と前記表面シート２と裏面シート３とが接合される接着部１０とを含むことを特徴とするペット用おむつである。
【発明の効果】
【０００９】
以下の説明において、図１～図１３は本発明の実施の各形態を示すために、および図１４は本発明の技術的思想を示すために参照される。
【００１０】
本発明の理解を容易にするために、図１～図１３に示される実施の形態の概略を説明する。ペット用おむつ１のペット４１への装着時に、飼主などの操作者は、おむつ１をペット４１の胴体４２に巻き付けて、表面シート２に設けられる接合材７を裏面シート３に着脱可能に接合し、その接合した後、ペット４１の少なくとも一方（たとえば、頭側、図６の左方）の側面ガード片１２を、その一方（たとえば、前記頭側）の側面ガード片１２の第２索条９が表面シート２よりも一方（たとえば、前記頭側）の幅方向端部４７、４８の外方に位置するように（図６では幅方向両外側方に）、引き出して胴体４２に弾発的に（図６の矢印Ａの方向に）装着する。側面ガード片１２は、第２索条９の弾発力によって、表面シート２よりも幅方向外方（たとえば、頭側の外方）で、ペット４１の胴体４２の外周面に締め付け力が加わるように、起立して密着する。側面ガード片１２よりも幅方向内方にある起立片１１は、第１索条８の弾発力によって、表面シート２の幅の範囲内で（幅方向端部４７、４８の内方に位置したままで）、胴体４２の外周面に締め付け力が加わるように、図６の矢印Ｂのように起立して密着する。起立片１１および側面ガード片１２の両者がペット４１の胴体４２の表面に弾発的に圧接し、おむつ１を胴体４２に密着させて装着することができる。それによって、装着後にペット４１が運動してもおむつ１が胴回りの左右方向、および頭と尻尾との前後方向にずれることを防止でき、おむつ１をペット４１に安定して装着できる。裏面シート３は、フック材などの接合材７に係合して接合可能な不織布によって構成されてもよいが、接合材７に接合可能なループ材などの被接合部材を別途配置してもよい。
（【００１１】以降は省略されています）
