公開番号2025123790
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019470
出願日2024-02-13
発明の名称データ通信装置及びデータ通信システム
出願人株式会社デンソー
代理人弁理士法人サトー
主分類H04L 12/28 20060101AFI20250818BHJP(電気通信技術)
要約【課題】強制スリープ処理を適切に実施する。
【解決手段】データ通信装置2は、データ送信側及びデータ受信側のうち少なくとも一方がTC10の仕様に対応したデータ送受信部で構成され、Ethernetに接続される。データ送受信部の送信機能を無効化してから所定時間が経過した後にデータ送受信部を強制的にスリープさせる強制スリープ処理を実施し、強制スリープ処理を完了した後にデータ送受信部の送信機能を有効化する。
【選択図】図5
特許請求の範囲【請求項１】
データ送信側及びデータ受信側のうち少なくとも一方がＴＣ１０の仕様に対応したデータ送受信部で構成され、Ｅｔｈｅｒｎｅｔに接続されるデータ通信装置（２）であって、
前記データ送受信部の送信機能を無効化してから所定時間が経過した後に前記データ送受信部を強制的にスリープさせる強制スリープ処理を実施し、前記強制スリープ処理を完了した後に前記データ送受信部の送信機能を有効化するデータ通信装置。
続きを表示（約 1,100 文字）【請求項２】
データ送信側及びデータ受信側のうち少なくとも一方がＴＣ１０の仕様に対応したデータ送受信部で構成され、Ｅｔｈｅｒｎｅｔに接続されるデータ通信装置（２）であって、
前記データ送受信部の受信機能を無効化してから前記データ送受信部を強制的にスリープさせる強制スリープ処理を実施するデータ通信装置。
【請求項３】
前記強制スリープ処理を完了してから所定時間が経過した後に前記データ送受信部の受信機能を有効化する請求項２に記載したデータ通信装置。
【請求項４】
データ送信側及びデータ受信側のうち少なくとも一方がＴＣ１０の仕様に対応したデータ送受信部で構成され、Ｅｔｈｅｒｎｅｔに接続されるデータ通信装置（２）であって、

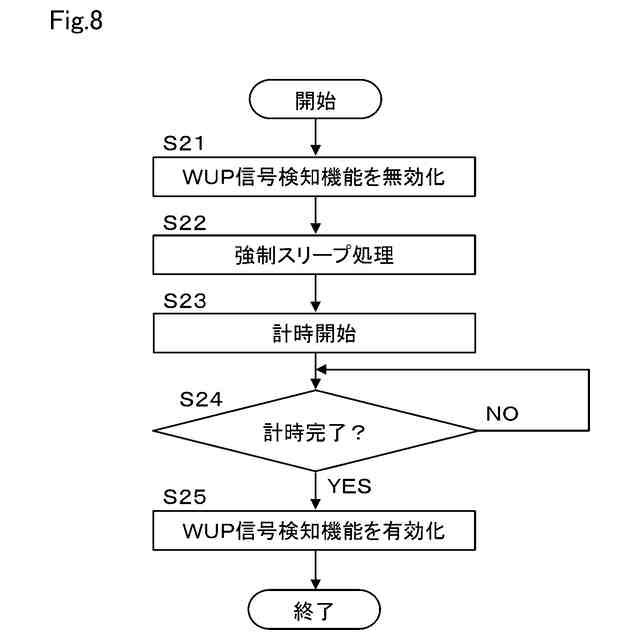

前記データ送受信部のウェイクアップ信号検知機能を無効化してから前記データ送受信部を強制的にスリープさせる強制スリープ処理を実施するデータ通信装置。
【請求項５】
前記強制スリープ処理を完了してから所定時間が経過した後に前記データ送受信部のウェイクアップ信号検知機能を有効化する請求項４に記載したデータ通信装置。
【請求項６】
前記所定時間は、信号送信による送信波形のＥｔｈｅｒｎｅｔ上への残留が解消される時間である請求項１、３又は５に記載したデータ通信装置。
【請求項７】
前記所定時間は、可変である請求項６に記載したデータ通信装置。
【請求項８】
データ送信側及びデータ受信側のうち少なくとも一方がＴＣ１０の仕様に対応したデータ送受信部で構成され、Ｅｔｈｅｒｎｅｔに接続されるデータ通信装置（２）を備えるデータ通信システム（１）であって、
前記データ通信装置は、前記データ送受信部の送信機能を無効化してから所定時間が経過した後に前記データ送受信部を強制的にスリープさせる強制スリープ処理を実施し、前記強制スリープ処理を完了した後に前記データ送受信部の送信機能を有効化するデータ通信システム。
【請求項９】
データ送信側及びデータ受信側のうち少なくとも一方がＴＣ１０の仕様に対応したデータ送受信部で構成され、Ｅｔｈｅｒｎｅｔに接続されるデータ通信装置（２）を備えるデータ通信システム（１）であって、
前記データ通信装置は、前記データ送受信部の受信機能を無効化してから前記データ送受信部を強制的にスリープさせる強制スリープ処理を実施するデータ通信システム。
【請求項１０】
前記データ通信装置は、前記強制スリープ処理を完了してから所定時間が経過した後に前記データ送受信部の受信機能を有効化する請求項９に記載したデータ通信システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、データ通信装置及びデータ通信システム
続きを表示（約 2,200 文字）【背景技術】
【０００２】
車両には複数の電子制御装置（以下、ＥＣＵ（Electronic Control Unit）と称する）が搭載され、各ＥＣＵが通信バスを介してデータ通信可能に接続されている。例えば特許文献１には、ゲートウェイと複数のＥＣＵとが通信バスを介してデータ通信可能に接続され、ゲートウェイにおいて、外部からスリープ不可要求が送信されていない場合に複数のＥＣＵをスリープさせる制御を行い、スリープ不可要求が送信されている場合に複数のＥＣＵをスリープさせない制御を行い、所定条件を満たした場合にはスリープ不可要求が送信されている場合でも複数のＥＣＵをスリープさせる制御を行う構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－９３８９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

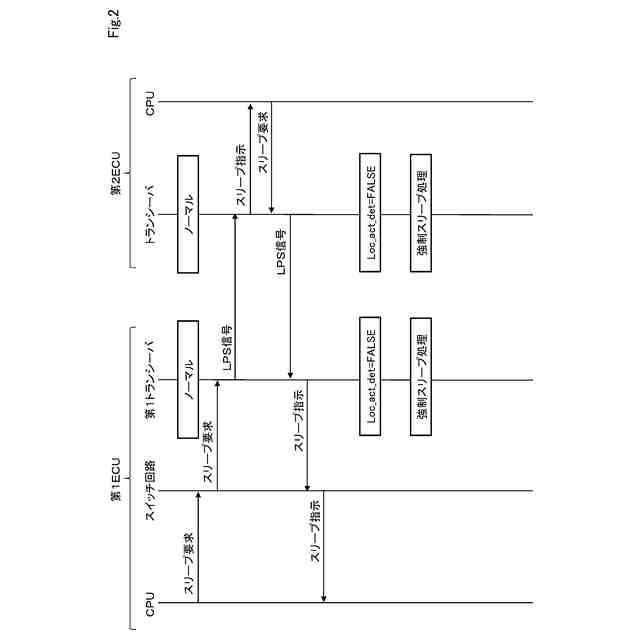

通信バスとしてＥｔｈｅｒｎｅｔ（登録商標）が広く普及しており、Ｅｔｈｅｒｎｅｔのデータ送受信部に実装される物理層とデータリンク層の標準化がＯＰＥＮＡｌｌｉａｎｃｅのＴＣ１０の仕様により規定されている。ＴＣ１０の仕様では通信相手であるＬＰ（Link Partner）とＬＰＳ（Low Power Sleep）信号の送受信によりスリープさせるハンドシェイクによる方法が定義されている。断線等の異常時やＴＣ１０の仕様に対応していない通信相手との組み合わせでは、ＬＰＳ信号を送受信することができず、自ＥＣＵをスリープさせるためには強制的にスリープさせる強制スリープ処理を実施する必要があった。その場合、ハンドシェイクによる方法を採用することができず、レジスタ設定等の手段により直ちにデータ送受信部を強制スリープさせていた。
【０００５】

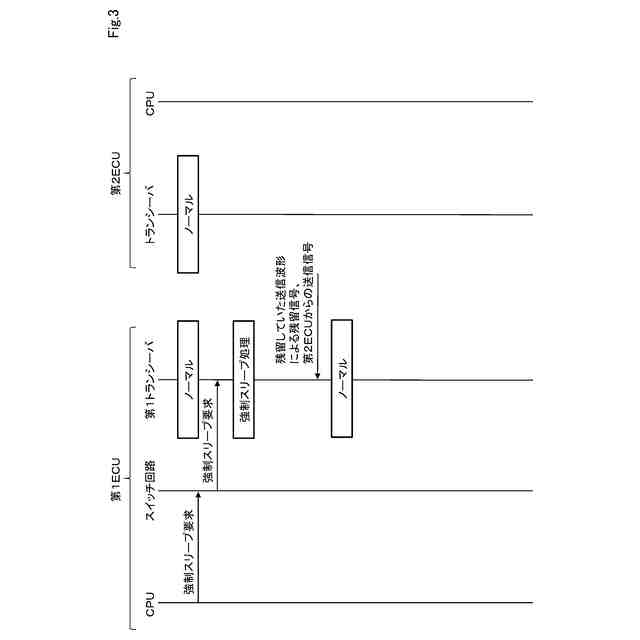

しかしながら、強制スリープ処理を実施する場合においては以下に示す課題がある。１００ＢＡＳＥ－Ｔ１では、ウェイクアップ信号、Ｌｉｎｋトレーニングの信号、アイドル信号の波形に規格上の差異が無いことから、自ＥＣＵからの信号送信を停止した後に反射により送信波形がＥｔｈｅｒｎｅｔ上に一定時間残留してしまうと、その残留していた送信波形による残留信号をウェイクアップ信号と誤検出してスリープ状態からウェイクアップ状態へ復帰してしまうことがある。１０００ＢＡＳＥ－Ｔ１では、リンクダウン時にＴＣ１０の仕様により４０ｍｓ周期でウェイクアップ信号を連続送信しており、この場合も、自ＥＣＵからの信号送信を停止した後に反射により送信波形がＥｔｈｅｒｎｅｔ上に一定時間残留してしまうと、その残留していた送信波形による残留信号をウェイクアップ信号と誤検出してスリープ状態からウェイクアップ状態へ復帰してしまうことがある。即ち、１００ＢＡＳＥ－Ｔ１及び１０００ＢＡＳＥ－Ｔ１では信号を送信する態様が異なるものの、１００ＢＡＳＥ－Ｔ１及び１０００ＢＡＳＥ－Ｔ１の何れでも送信波形による残留信号をウェイクアップ信号と誤検出してスリープ状態からウェイクアップ状態へ復帰してしまう問題がある。
【０００６】
本発明は、上記した事情に鑑みてなされたものであり、その目的は、強制スリープ処理を適切に実施することができるデータ通信装置及びデータ通信システムを提供することにある。
【課題を解決するための手段】
【０００７】

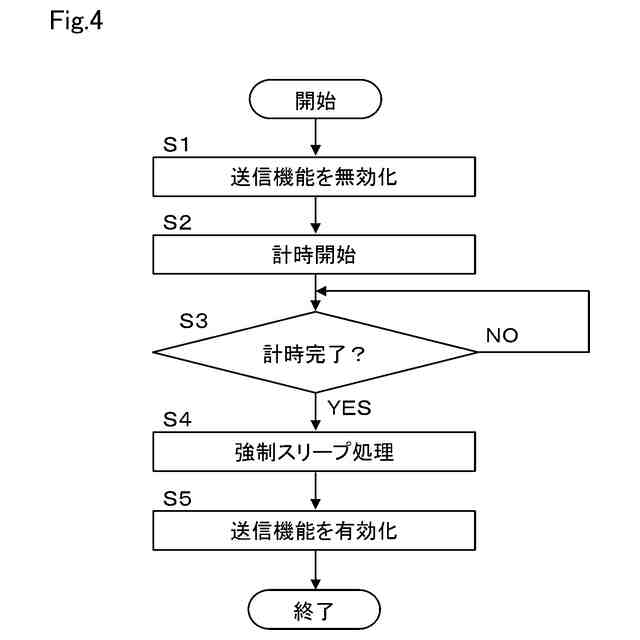

請求項１に記載したデータ通信装置（２）によれば、データ送信側及びデータ受信側のうち少なくとも一方がＴＣ１０の仕様に対応したデータ送受信部で構成され、Ｅｔｈｅｒｎｅｔに接続される。前記データ送受信部の送信機能を無効化してから所定時間が経過した後に前記データ送受信部を強制的にスリープさせる強制スリープ処理を実施し、前記強制スリープ処理を完了した後に前記データ送受信部の送信機能を有効化する。
【０００８】
データ送受信部の送信機能を無効化してから所定時間が経過した後に強制スリープ処理を実施することで、反射による送信波形がＥｔｈｅｒｎｅｔ上に残留していない状態で強制スリープ処理を実施することができる。残留していた送信波形による残留信号をウェイクアップ信号と誤検出してスリープ状態からウェイクアップ状態へ復帰してしまう事態を未然に回避することができ、強制スリープ処理を適切に実施することができる。
【０００９】

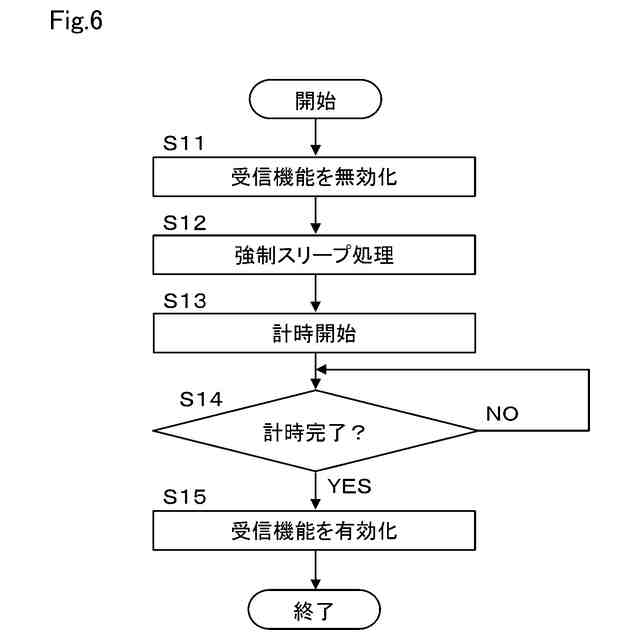

請求項２に記載したデータ通信装置（２）によれば、データ送信側及びデータ受信側のうち少なくとも一方がＴＣ１０の仕様に対応したデータ送受信部で構成され、Ｅｔｈｅｒｎｅｔに接続される。前記データ送受信部の受信機能を無効化してから前記データ送受信部を強制的にスリープさせる強制スリープ処理を実施する。
【００１０】

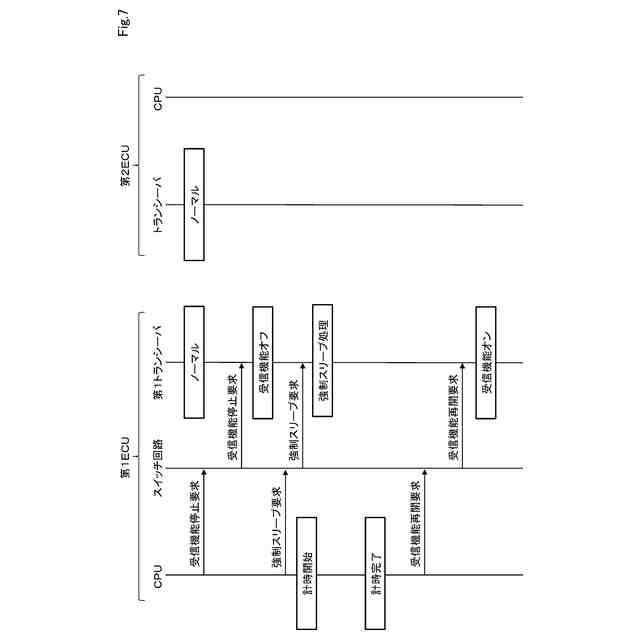

データ送受信部の受信機能を無効化してから強制スリープ処理を実施することで、信号送信を停止した後に反射により送信波形がＥｔｈｅｒｎｅｔ上に一定時間残留していたとしても、その残留していた送信波形による残留信号の受信を無効化した状態で強制スリープ処理を実施することができる。残留していた送信波形による残留信号をウェイクアップ信号と誤検出してスリープ状態からウェイクアップ状態へ復帰してしまう事態を未然に回避することができ、強制スリープ処理を適切に実施することができる。
（【００１１】以降は省略されています）
