公開番号2025124444
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020508
出願日2024-02-14
発明の名称通信制御装置及び通信制御方法
出願人株式会社NTTドコモ
代理人個人,個人,個人,個人
主分類H04W 28/084 20230101AFI20250819BHJP(電気通信技術)
要約【課題】基地局で扱うことができるスライスIDに制約がある場合でも、スライスを柔軟かつ適切に利用する。
【解決手段】通信制御装置10は、基地局30で用いられるスライスIDである基地局用スライスIDに対する、コアネットワークで用いられるスライスIDである複数のコアスライスIDの対応付けを記憶する記憶部11と、コアネットワークCNにおいて、移動通信端末100にコアスライスIDを割り当てる割当部12と、割当部12によって移動通信端末100に割り当てられたコアスライスIDに、記憶部11によって記憶された対応付けにおいて対応付けられている基地局用スライスIDを、当該移動通信端末100に係るスライスIDとして、基地局に通知する通知部13とを備える。
【選択図】図1
特許請求の範囲【請求項１】

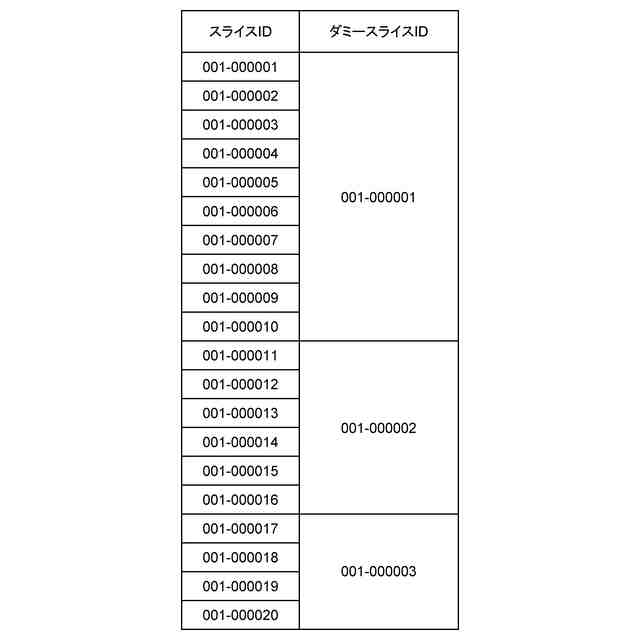

基地局で用いられるスライスＩＤである基地局用スライスＩＤに対する、コアネットワークで用いられるスライスＩＤである複数のコアスライスＩＤの対応付けを記憶する記憶部と、
コアネットワークにおいて、移動通信端末にコアスライスＩＤを割り当てる割当部と、
前記割当部によって移動通信端末に割り当てられたコアスライスＩＤに、前記記憶部によって記憶された対応付けにおいて対応付けられている基地局用スライスＩＤを、当該移動通信端末に係るスライスＩＤとして、基地局に通知する通知部と、
を備える通信制御装置。
続きを表示（約 870 文字）【請求項２】
前記記憶部は、基地局毎に前記対応付けを記憶し、
前記通知部は、前記移動通信端末が接続する基地局についての前記記憶部によって記憶された対応付けに基づく基地局用スライスＩＤを基地局に通知する請求項１に記載の通信制御装置。
【請求項３】

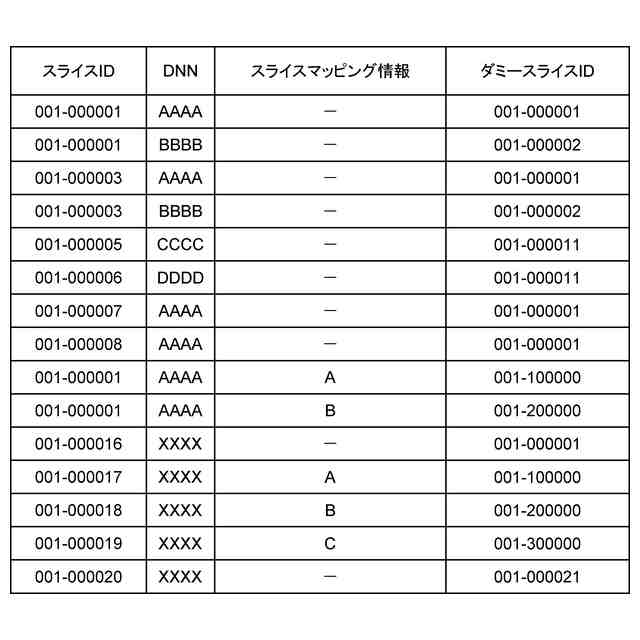

前記記憶部は、基地局用スライスＩＤに対する、コアスライスＩＤと移動通信端末の接続先との組み合わせの対応付けを記憶し、
前記通知部は、前記割当部によって移動通信端末に割り当てられたコアスライスＩＤと当該移動通信端末の接続先との組み合わせに、前記記憶部によって記憶された対応付けにおいて対応付けられている基地局用スライスＩＤを、当該移動通信端末に係るスライスＩＤとして、基地局に通知する請求項１に記載の通信制御装置。
【請求項４】
前記記憶部は、基地局用スライスＩＤに対する、コアスライスＩＤと移動通信端末の契約に係る契約情報との組み合わせの対応付けを記憶し、
前記通知部は、前記割当部によって移動通信端末に割り当てられたコアスライスＩＤと当該移動通信端末の契約に係る契約情報との組み合わせに、前記記憶部によって記憶された対応付けにおいて対応付けられている基地局用スライスＩＤを、当該移動通信端末に係るスライスＩＤとして、基地局に通知する請求項１に記載の通信制御装置。
【請求項５】
基地局で用いられるスライスＩＤである基地局用スライスＩＤに対する、コアネットワークで用いられるスライスＩＤである複数のコアスライスＩＤの対応付けを記憶する記憶部を備える通信制御装置が、コアネットワークにおいて、移動通信端末にコアスライスＩＤを割り当てる割当ステップと、
前記割当ステップにおいて移動通信端末に割り当てられたコアスライスＩＤに、前記記憶部によって記憶された対応付けにおいて対応付けられている基地局用スライスＩＤを、当該移動通信端末に係るスライスＩＤとして、基地局に通知する通知ステップと、
を含む通信制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信制御装置及び通信制御方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、５ＧＣ（5th Generation Core network）に係る技術としてスライスが知られている。スライスは、仮想化技術を用いて、物理的なネットワークであるネットワークインフラ上に論理的に生成される仮想ネットワークである。スライスは、スライス毎に特定のネットワーク機能とネットワーク特性を提供する。スライスに移動体通信に係るサービス（通信サービス）を割り当てることにより、それぞれ独立したスライスを用いて移動体通信に係るサービスを提供することができる。これにより、多種な要求条件を持つサービスそれぞれにスライスを割り当てた場合、サービス個々の要求条件を満たすことを容易にし、そのシグナリング処理等を軽減することが可能となる。移動体通信ネットワークにおいて、スライスは、Ｓ－ＮＳＳＡＩ（Single－Network Slice Selection Assistance Information）と呼ばれるスライスＩＤによって識別される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１８１６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スライスＩＤは、機能及びサービスについてスライスの振舞いを示すＳＳＴ（Slice／Service Type）８ビットと、同一のＳＳＴにおいて複数のスライスを区別するためのＳＤ（Slice Differentiator）２４ビットとの合計３２ビットで構成される。ＳＳＴについては、０～１２７が標準化された範囲で、そのうち１～５は用途が標準規定されている。また、１２８～２５５は、オペレータ（通信事業者）固有のものとなっている。
【０００５】
スライスＩＤ数は、３２ビット全て用いると、２の３２乗で４，２９４，９６７，２９６となる。しかし、実際には標準的なスライスＩＤ１０２４と、拡張スライスＩＤ６５５３５で合計６６５５９と標準で規定されており、実際に使えるスライスＩＤ数は６６５５９が上限となる。
【０００６】
しかしながら、移動体通信ネットワークを構成する基地局（無線基地局、ｇＮＢ（next Generation NodeB））が拡張スライスＩＤに対応していなかったり、そもそも使えるスライスＩＤに制約のある基地局が存在したりするため、従来、６６５５９のスライスＩＤを全て使うことができなかった。そのため、移動体通信ネットワークにおけるスライスの利用を柔軟かつ適切に行えないとの問題があった。
【０００７】
本発明は、上記に鑑みてなされたものであり、基地局で扱うことができるスライスＩＤに制約がある場合でも、スライスを柔軟かつ適切に利用することができる通信制御装置及び通信制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の目的を達成するために、本発明に係る通信制御装置は、基地局で用いられるスライスＩＤである基地局用スライスＩＤに対する、コアネットワークで用いられるスライスＩＤである複数のコアスライスＩＤの対応付けを記憶する記憶部と、コアネットワークにおいて、移動通信端末にコアスライスＩＤを割り当てる割当部と、割当部によって移動通信端末に割り当てられたコアスライスＩＤに、記憶部によって記憶された対応付けにおいて対応付けられている基地局用スライスＩＤを、当該移動通信端末に係るスライスＩＤとして、基地局に通知する通知部と、を備える。
【０００９】
本発明に係る通信制御装置によれば、移動通信端末に割り当てられたコアスライスＩＤに対応する基地局用スライスＩＤが、移動通信端末に係るスライスＩＤとして基地局に通知される。基地局用スライスＩＤには、複数のコアスライスＩＤが対応付いている。従って、本発明に係る通信制御装置によれば、基地局で扱うことができるスライスＩＤに制約がある場合でも、コアネットワーク及び移動通信端末では、制約に縛られないスライスＩＤを用いることができ、スライスを柔軟かつ適切に利用することができる。
【００１０】
ところで、本発明は、上記のように通信制御装置の発明として記述できる他に、以下のように通信制御方法の発明としても記述することができる。これらはカテゴリが異なるだけで、実質的に同一の発明であり、同様の作用及び効果を奏する。
（【００１１】以降は省略されています）
