公開番号2025125645
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021699
出願日2024-02-16
発明の名称コイル部品及びこれを備えるワイヤレス電力伝送デバイス
出願人TDK株式会社
代理人個人,個人
主分類H01F 38/14 20060101AFI20250821BHJP(基本的電気素子)
要約【課題】コイルから生じる輻射ノイズをより効果的にシールドする。
【解決手段】コイル部品1は、平面スパイラル状のコイルC1と、コイルC1の軸方向における一方側に位置する磁性体20と、コイルC1の軸方向における他方側に位置する導電性シート30と、を備える。導電性シート30は、ベタ状の透明導電膜32を含む。ベタ状の透明導電膜32は、不要な輻射ノイズをシールドする役割を果たす。これにより、コイルから生じる輻射ノイズが効果的にシールドされる。
【選択図】図8
特許請求の範囲【請求項１】
平面スパイラル状のコイルと、
前記コイルの軸方向における一方側に位置する磁性体と、
前記コイルの前記軸方向における他方側に位置する導電性シートと、
を備え、
前記導電性シートは、ベタ状の透明導電膜を含む、
コイル部品。
続きを表示（約 760 文字）【請求項２】
前記透明導電膜がグランドに接地される、
請求項１に記載のコイル部品。
【請求項３】
前記透明導電膜は、酸化インジウムスズ（ＩＴＯ）から構成される、
請求項１に記載のコイル部品。
【請求項４】
前記透明導電膜は、第１金属酸化物膜、銀又は銀合金を含む金属膜、及び第２金属酸化物膜がこの順で積層された積層膜から構成される、
請求項１に記載のコイル部品。
【請求項５】
前記透明導電膜のシート抵抗が１０Ω／□以下である、
請求項４に記載のコイル部品。
【請求項６】
前記透明導電膜のシート抵抗が４Ω／□以下である、
請求項５に記載のコイル部品。
【請求項７】
前記透明導電膜のシート抵抗が１Ω／□以上である、
請求項６に記載のコイル部品。
【請求項８】
前記透明導電膜は、本体部を含み、
前記透明導電膜の前記本体部の外周エッジは、前記軸方向から見て、前記コイルの最外周ターンの外周エッジよりも外側に位置し、且つ、前記磁性体の外周エッジよりも内側に位置する、
請求項１に記載のコイル部品。
【請求項９】
前記透明導電膜をグランドに接続する接続導体をさらに備え、
前記透明導電膜は、前記本体部に接続され、前記磁性体を超えて外側に延在する突出部をさらに含み、
前記接続導体は、導電性接着剤を介して前記透明導電膜の前記突出部に接着される、
請求項８に記載のコイル部品。
【請求項１０】
前記透明導電膜にスリットが設けられている、
請求項１に記載のコイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コイル部品及びこれを備えるワイヤレス電力伝送デバイスに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、コイルを含むワイヤレス充電モジュールと電子デバイスの間に櫛歯構造のシールド層を設けることによって、ワイヤレス充電モジュールから発生する輻射ノイズをシールドする技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２１４７０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示においては、コイルから生じる輻射ノイズをより効果的にシールドする技術が説明される。
【課題を解決するための手段】
【０００５】
本開示の一側面によるコイル部品は、平面スパイラル状のコイルと、コイルの軸方向における一方側に位置する磁性体と、コイルの軸方向における他方側に位置する導電性シートと、を備え、導電性シートは、ベタ状の透明導電膜を含む。
【発明の効果】
【０００６】
本開示によれば、コイルから生じる輻射ノイズをより効果的にシールドする技術が提供される。
【図面の簡単な説明】
【０００７】
図１は、本開示の一実施形態によるコイル部品１の構造を説明するための略断面図である。
図２は、基材１０の一方の表面１１に形成された導体パターンの形状を示す略平面図である。
図３は、基材１０の他方の表面１２に形成された導体パターンの形状を示す略平面図である。
図４は、導電性シート３０の構造の第１の例を説明するための模式的な断面図である。

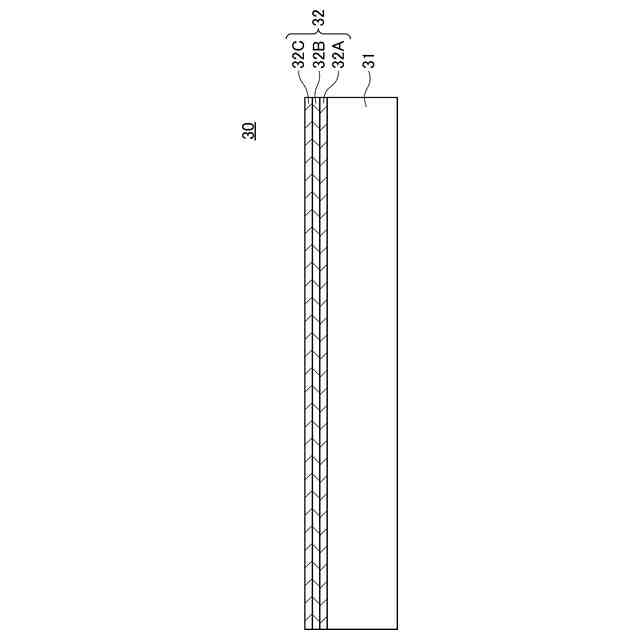

図５は、導電性シート３０の構造の第２の例を説明するための模式的な断面図である。
図６は、本実施形態によるコイル部品１をＺ方向から見た略平面図である。
図７（ａ）は図６に示すＡ－Ａ線に沿った略断面図であり、図７（ｂ）は図６に示すＢ－Ｂ線に沿った略断面図である。
図８は、コイルＣ１に交流を印加した場合に、図１に示す載置面Ｓに生じる電界の周波数特性を示すグラフであり、導電性シート３０が存在しない場合の特性を示している。
図９は、導電性シート３０のシート抵抗とノイズレベルの関係を示すグラフである。
図１０は、第１の変形例によるコイル部品１ＡをＺ方向から見た模式的な平面図である。
図１１は、第２の変形例によるコイル部品１ＢをＺ方向から見た模式的な平面図である。
図１２は、第３の変形例によるコイル部品１ＣをＺ方向から見た模式的な平面図である。
図１３は、コイル部品１を用いたワイヤレス電力伝送デバイス６０のブロック図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照しながら、本開示に係る技術の実施形態について詳細に説明する。
【０００９】
図１は、本開示の一実施形態によるコイル部品１の構造を説明するための略断面図である。
【００１０】
図１に示すように、本実施形態によるコイル部品１は、コイルＣ１と、コイルＣ１を軸方向の一方側に位置する磁性体２０と、コイルＣ１の軸方向における他方側に位置する導電性シート３０とを備えている。図１に示す例の場合、磁性体２０はコイルＣ１のほぼ全面を軸方向における一方側から覆い、導電性シート３０はコイルＣ１のほぼ全面を軸方向における他方側から覆っている。コイルＣ１は、ＰＥＴフィルムなどからなる基材１０の表面１１，１２にそれぞれ設けられたコイルパターン１００，２００によって構成されている。図１では、説明の便宜上、コイル部品１を構成する部材同士の間に隙間が存在しているが、これらの構成部材は接着シートを用いて互いに固定されていてもよい。例えば、コイルＣ１の一方の表面は、図示しない接着シートを介して磁性体２０に接着固定され、コイルＣ１の他方の表面は、図示しない接着シートを介して導電性シート３０に接着固定されていても構わない。
（【００１１】以降は省略されています）
