公開番号2025126308
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2025108837,2023142440
出願日2025-06-27,2023-09-01
発明の名称濾材、フィルタパック、および、フィルタユニット
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類B01D 39/16 20060101AFI20250821BHJP(物理的または化学的方法または装置一般)
要約【課題】圧力損失を低く抑えることが可能な濾材、フィルタパック、および、フィルタユニットを提供する。
【解決手段】多孔膜31と、支持層32と、多孔膜31と支持層32を接着させる繊維状の接着剤38と、を備えた濾材30であって、多孔膜31の平均繊維径:接着剤38の平均繊維径:支持層32の平均繊維径=1/2000～1/30:1～6:1の関係を満たし、濾材30の厚み方向視において、接着剤38の複数の繊維は、互いに重なり合わないか、または、1本当たりの繊維同士の交わり箇所3箇所以下である。
【選択図】図7
特許請求の範囲【請求項１】

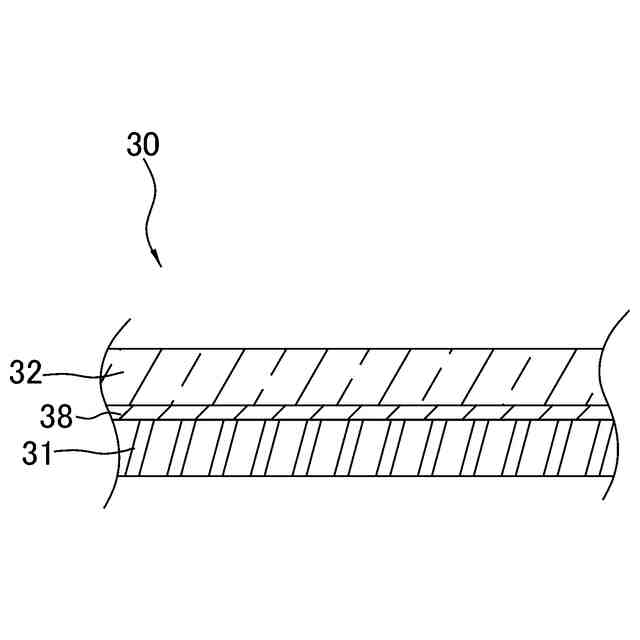

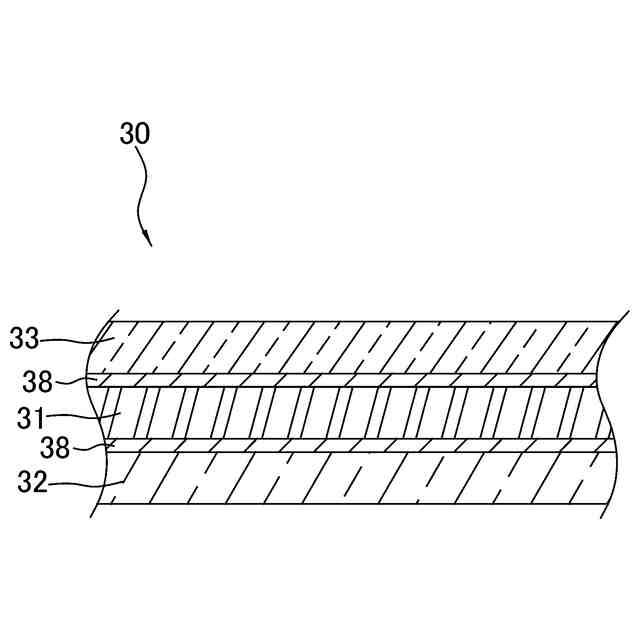

多孔膜（３１）と、支持層（３２、３３）と、前記多孔膜と前記支持層を接着させる繊維状の接着剤（３８）と、を備えた濾材（３０）であって、
前記多孔膜の平均繊維径と、前記接着剤の平均繊維径と、前記支持層の平均繊維径とが、多孔膜の平均繊維径：接着剤の平均繊維径：支持層の平均繊維径＝１／２０００～１／３０：１～６：１の関係を満たし、
前記濾材の厚み方向視において、前記接着剤の複数の繊維は、互いに重なり合わないか、または、１本当たりの前記繊維同士の交わり箇所３箇所以下である、
濾材。
続きを表示（約 870 文字）【請求項２】
多孔膜（３１）と、支持層（３２、３３）と、これらを接着させる繊維状の接着剤（３８）と、を備えた濾材（３０）であって、
前記濾材の厚み方向視において、前記接着剤の複数の繊維のそれぞれ長手方向は、所定方向であって互いに平行であり、

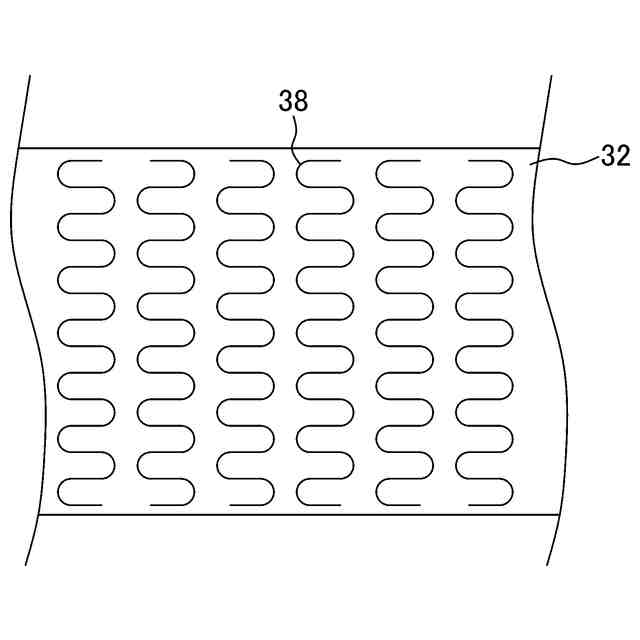

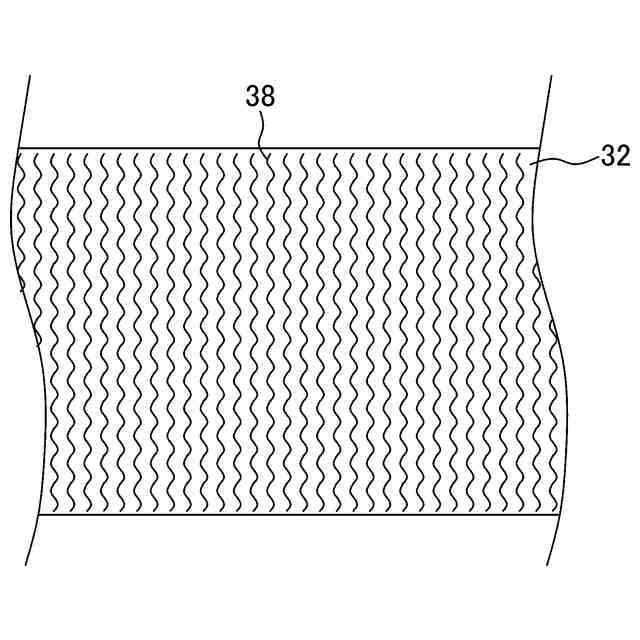

前記濾材の厚み方向視において、前記接着剤の複数の繊維は、それぞれ山部分と谷部分を有する波状である、
濾材。
【請求項３】
前記濾材の厚み方向視において、前記接着剤の複数の繊維のそれぞれ長手方向は、所定方向であって互いに平行であり、
前記濾材の厚み方向視において、前記接着剤の複数の繊維は、それぞれ山部分と谷部分を有する波状である、
請求項１に記載の濾材。
【請求項４】
前記接着剤の量が、１ｇ／ｍ
２
以上５ｇ／ｍ
２
以下である、
請求項１または２に記載の濾材。
【請求項５】
前記接着剤の平均繊維径が、２０μｍ以上６０μｍ以下である、
請求項１または２に記載の濾材。
【請求項６】
前記接着剤の複数の繊維のうち任意の１本の長手方向に直交する方向に長さ１ｃｍの仮想線を引いた場合に、前記仮想線に交わる前記接着剤の繊維の平均本数が２本以上３本以下である、
請求項１または２に記載の濾材。
【請求項７】
前記支持層が難燃性である、
請求項１または２に記載の濾材。
【請求項８】
前記多孔膜は、ポリテトラフルオロエチレン多孔膜である、
請求項１または２に記載の濾材。
【請求項９】
前記接着剤は、ポリオレフィン系樹脂とポリアミド系樹脂の少なくともいずれかを含む、
請求項８に記載の濾材。
【請求項１０】
前記接着剤は、主としてポリオレフィン系樹脂から構成される、
請求項１または２に記載の濾材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

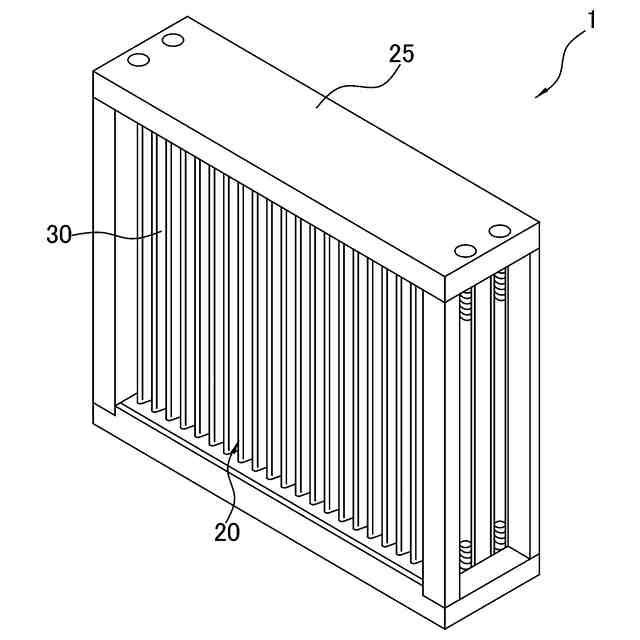

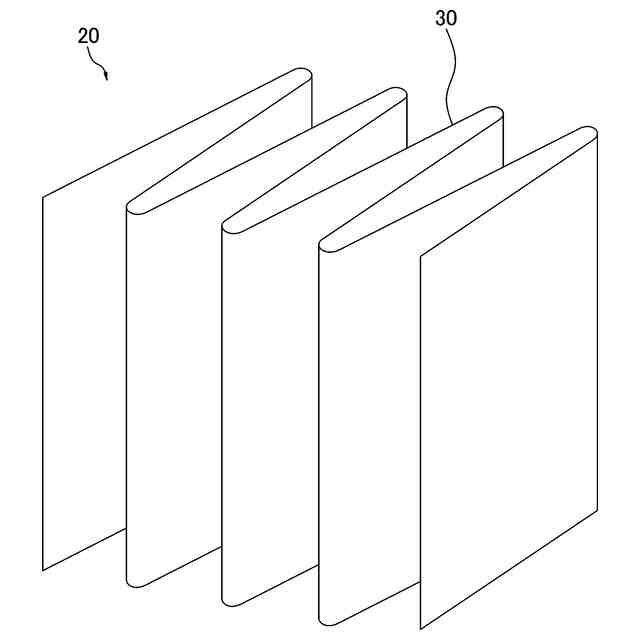

本開示は、濾材、フィルタパック、および、フィルタユニットに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来より、例えば、ポリテトラフルオロエチレン（以下、ＰＴＦＥという場合がある。）からなる多孔膜（以下、ＰＴＦＥ多孔膜という場合がある。）がエアフィルタとして用いられている。ＰＴＦＥ多孔膜は、ガラス繊維製濾材に比べて同じ圧力損失で比較したとき塵の捕集効率が高いことから、特に、ＨＥＰＡフィルタ(High Efficiency Particulate Air Filter)やＵＬＰＡフィルタ（Ultra low Penetration Air Filter）に好適に用いられている。
【０００３】
このようなフィルタとしては、例えば、特許文献１（特開２００９－２９７７０２号公報）に記載のエアフィルタ濾材のように、ＰＴＦＥ多孔膜と通気性支持材が積層されたエアフィルタ濾材が提案されている。
【発明の開示】
【発明が解決しようとする課題】
【０００４】
ここで、上記特許文献１に記載のエアフィルタ濾材は、ＰＴＦＥ多孔膜と通気性支持材の全体を、加熱した一対の熱ロールで熱ラミネートすることにより製造している。この熱ラミネートによりＰＴＦＥ多孔膜と通気性支持材を接合させるためには、通気性支持材の材料が熱ラミネート可能な材料に限られてしまう。
【０００５】
これに対して、ＰＴＦＥ多孔膜と他の通気性層を接着剤により接合させることが可能であるが、接合状態を良好にするために接着剤の量を増大させてしまうと、得られる濾材の圧力損失が増大してしまう。
【課題を解決するための手段】
【０００６】
第１観点に係る濾材は、多孔膜と、支持層と、多孔膜と支持層を接着させる繊維状の接着剤と、を備えた濾材である。多孔膜の平均繊維径と、接着剤の平均繊維径と、支持層の平均繊維径とが、多孔膜の平均繊維径：接着剤の平均繊維径：支持層の平均繊維径＝１／２０００～１／３０：１～６：１の関係を満たす。濾材の厚み方向視において、接着剤の複数の繊維は、互いに重なり合わないか、または、１本当たりの繊維同士の交わり箇所３箇所以下である。
【０００７】
なお、接着剤の繊維の平均長さは、例えば、接着剤の平均繊維径の１００倍以上であってよい。
【０００８】
また、接着剤としては、特に限定されず、ホットメルト接着剤であってよい。
【０００９】
なお、支持層は、特に限定されず、例えば、不織布であってよい。
【００１０】

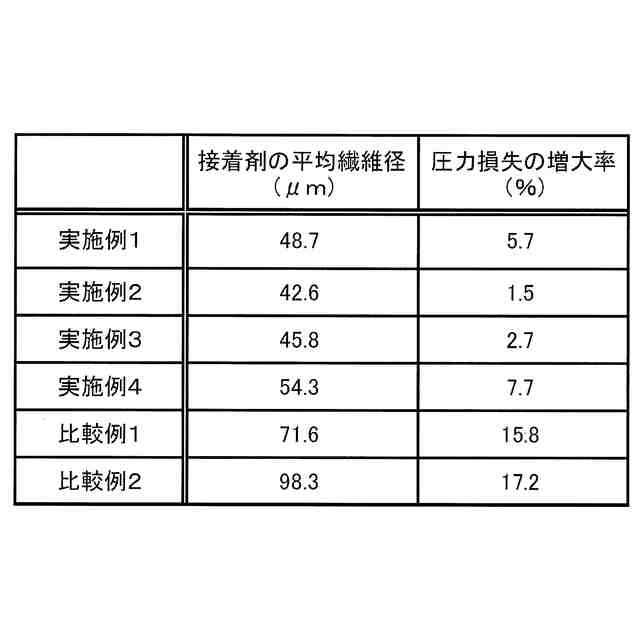

この濾材では、多孔膜と支持層の間において接着剤の繊維同士が重なる箇所を少なく抑えることができるため、接着剤同士の重なりが生じることによって多孔膜と支持層の間の距離が部分的に増大してしまうことを抑制し、多孔膜と支持層の接着性を良好にすることができる。さらに、接着剤の繊維の存在による圧力損失の増大率を小さく抑えることができる。加えて、接着剤の繊維が支持層の繊維の間に入り込んでしまい接着剤の機能が発揮されないという箇所を少なく抑えることができる。これにより、多孔膜と支持層の接着に必要な接着剤の量を少なく抑えつつ、接着剤の繊維による圧力損失の増大率も小さく抑えることで、濾材の圧力損失を小さく抑えることが可能になる。
（【００１１】以降は省略されています）
