特許ウォッチ

公開番号2025126440
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022626
出願日2024-02-19
発明の名称β型サイアロン蛍光体、複合体、波長変換部材、発光装置およびβ型サイアロン蛍光体の製造方法
出願人デンカ株式会社
代理人個人
主分類C09K 11/64 20060101AFI20250822BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】発光特性が良好なβ型サイアロン蛍光体を提供すること。
【解決手段】Euを含有するβ型サイアロン蛍光体。このβ型サイアロン蛍光体において、EuF₃を基準試料としたときの、β型サイアロン蛍光体の¹⁵¹Euのメスバウアースペクトルを、(i)ピークが-20～-10mm/sの間にある第1ローレンツ曲線と、(ii)ピークが-1～1mm/sの間にある第2ローレンツ曲線と、(iii)第1ローレンツ曲線のピークと、第2ローレンツ曲線のピークと、の間にピークがある第3ローレンツ曲線と、の3つのローレンツ曲線でフィッティングしたときの、第1ローレンツ曲線とベースラインとで囲まれた面積をA²⁺とし、第2ローレンツ曲線とベースラインとで囲まれた面積をA³⁺とし、第3ローレンツ曲線とベースラインとで囲まれた面積をA’、としたとき、A³⁺/A²⁺は0.15以下であり、A’/A²⁺は0.36以下である。

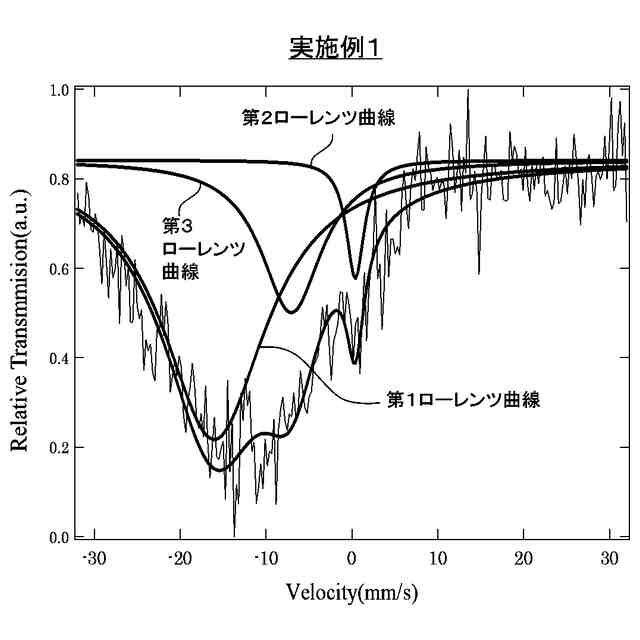

【選択図】図2

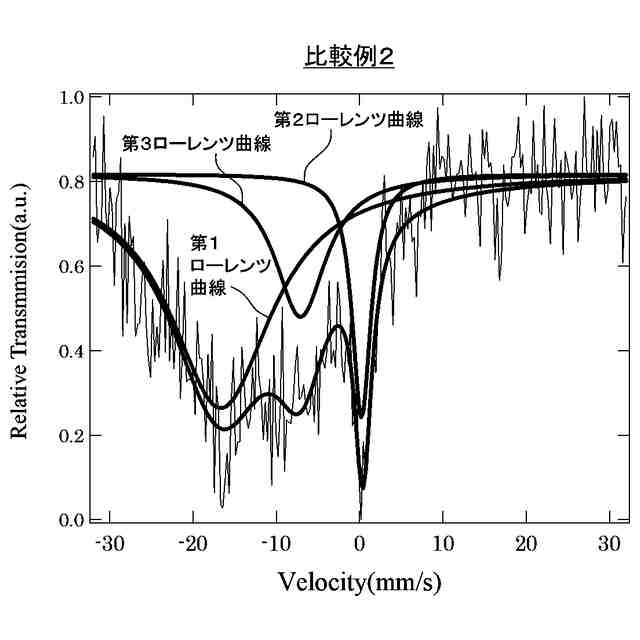

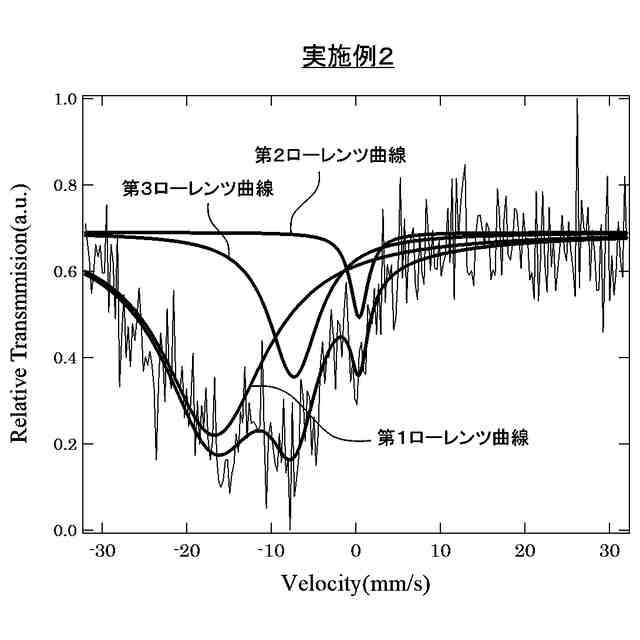

特許請求の範囲【請求項１】
Ｅｕを含有するβ型サイアロン蛍光体であって、
ＥｕＦ
３
を基準試料としたときの、当該β型サイアロン蛍光体の
１５１
Ｅｕのメスバウアースペクトルを、
（ｉ）ピークが－２０～－１０ｍｍ／ｓの間にある第１ローレンツ曲線と、
（ｉｉ）ピークが－１～１ｍｍ／ｓの間にある第２ローレンツ曲線と、
（ｉｉｉ）前記第１ローレンツ曲線のピークと、前記第２ローレンツ曲線のピークと、の間にピークがある第３ローレンツ曲線と、
の３つのローレンツ曲線でフィッティングしたときの、
第１ローレンツ曲線とベースラインとで囲まれた面積をＡ
２＋
とし、
第２ローレンツ曲線とベースラインとで囲まれた面積をＡ
３＋
とし、
第３ローレンツ曲線とベースラインとで囲まれた面積をＡ’、としたとき、
Ａ
３＋
／Ａ
２＋
は０．１５以下であり、
Ａ’／Ａ
２＋
は０．３６以下である、β型サイアロン蛍光体。
続きを表示（約 870 文字）【請求項２】
請求項１に記載のβ型サイアロン蛍光体であって、
Ａ
３＋
／Ａ
２＋
は０．０３以上である、β型サイアロン蛍光体。
【請求項３】
請求項１または２に記載のβ型サイアロン蛍光体であって、
Ａ’／Ａ
２＋
は０．２０以上である、β型サイアロン蛍光体。
【請求項４】
請求項１または２に記載のβ型サイアロン蛍光体であって、
Ａ’／Ａ
３＋
は１．９０～５．００である、β型サイアロン蛍光体。
【請求項５】
請求項１または２に記載のβ型サイアロン蛍光体であって、
Ａ
２＋
／（Ａ
２＋
＋Ａ
３＋
＋Ａ’）の値は０．７０以上である、β型サイアロン蛍光体。
【請求項６】
請求項１または２に記載のβ型サイアロン蛍光体であって、
前記メスバウアースペクトルのベースラインを０としたときの、前記第１ローレンツ曲線のピーク強度は０．４０以上である、β型サイアロン蛍光体。
【請求項７】
請求項１または２に記載のβ型サイアロン蛍光体であって、
前記第３ローレンツ曲線の半値全幅は７．００ｍｍ／ｓ以上である、β型サイアロン蛍光体。
【請求項８】
請求項１または２に記載のβ型サイアロン蛍光体であって、
Ｅｕの含有量が０．１０～２．００質量％である、β型サイアロン蛍光体。
【請求項９】
請求項１または２に記載のβ型サイアロン蛍光体であって、
レーザ回折散乱法で測定される、体積基準累積５０％径Ｄ
５０
が１０．０～４０．０μｍである、β型サイアロン蛍光体。
【請求項１０】
請求項１または２に記載のβ型サイアロン蛍光体と、前記β型サイアロン蛍光体を封止する封止材と、を備える複合体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

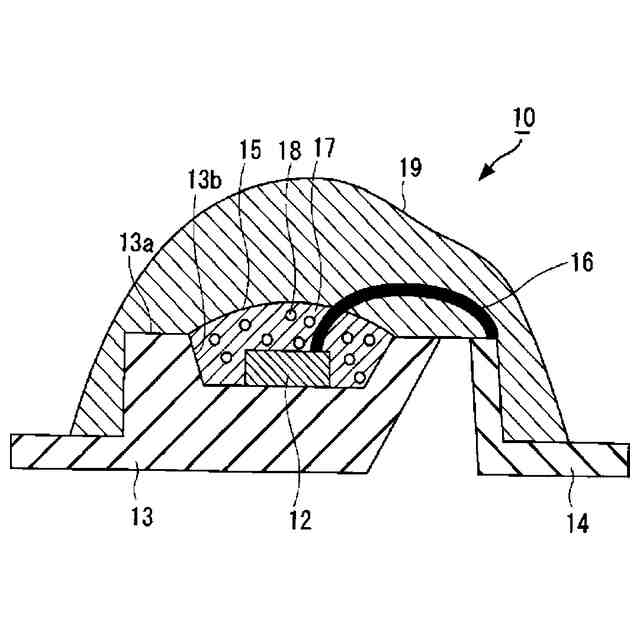

本発明は、β型サイアロン蛍光体、複合体、波長変換部材、発光装置およびβ型サイアロン蛍光体の製造方法に関する。より具体的には、Ｅｕを含有するβ型サイアロン蛍光体、その蛍光体を含む複合体、その複合体を備える波長変換部材、その波長変換部材を備える発光装置、および、Ｅｕを含有するβ型サイアロン蛍光体の製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
β型サイアロン蛍光体については、例えば発光ダイオード等の発光装置における波長変換部材に適用する観点から、これまで様々な検討が進められてきている。
【０００３】
特許文献１には、β型サイアロンをホスト結晶とし、発光中心としてＥｕを含有するβ型サイアロン蛍光体が記載されている。この蛍光体において、Ｅｕの化学状態をＥｕ
２＋
、Ｅｕ
３＋
、およびそれらの中間的な状態（Ｅｕ
ｍ
とする）の三種類に分類した時に、これらの存在割合は、０．１＜Ｅｕ
ｍ
／（Ｅｕ
２＋
＋Ｅｕ
３＋
＋Ｅｕ
ｍ
）＜０．４かつＥｕ
２＋
／（Ｅｕ
２＋
＋Ｅｕ
３＋
）＞０．７の関係を満足する。補足すると、特許文献１において、Ｅｕの化学状態は、Ｘ線吸収微細構造（ＸＡＦＳ）により分析されている。
【０００４】
非特許文献１では、Ｎ
２
－Ｈ
２
アニール直接還元法によるβ型サイアロン蛍光体の性能向上について言及されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－００２８７０号公報
【非特許文献】
【０００６】
Ｃｈｅｍ．Ｍａｔｅｒ．２０１８；３０；４９４－５０５．
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述のとおり、β型サイアロン蛍光体については、これまで様々な検討が進められてきている。しかし、例えば照明装置のさらなる高性能化のニーズなどに伴い、β型サイアロン蛍光体のさらなる特性向上が望まれている。
【０００８】
本発明はこのような事情に鑑みてなされたものである。本発明の目的の１つは、発光特性が良好なβ型サイアロン蛍光体を提供することである。
【課題を解決するための手段】
【０００９】
本発明者らは、以下に提供される発明を完成させ、上記課題を解決した。
【００１０】
１．
Ｅｕを含有するβ型サイアロン蛍光体であって、
ＥｕＦ
３
を基準試料としたときの、当該β型サイアロン蛍光体の
１５１
Ｅｕのメスバウアースペクトルを、
（ｉ）ピークが－２０～－１０ｍｍ／ｓの間にある第１ローレンツ曲線と、
（ｉｉ）ピークが－１～１ｍｍ／ｓの間にある第２ローレンツ曲線と、
（ｉｉｉ）前記第１ローレンツ曲線のピークと、前記第２ローレンツ曲線のピークと、の間にピークがある第３ローレンツ曲線と、
の３つのローレンツ曲線でフィッティングしたときの、
第１ローレンツ曲線とベースラインとで囲まれた面積をＡ
２＋
とし、
第２ローレンツ曲線とベースラインとで囲まれた面積をＡ
３＋
とし、
第３ローレンツ曲線とベースラインとで囲まれた面積をＡ’、としたとき、
Ａ
３＋
／Ａ
２＋
は０．１５以下であり、
Ａ’／Ａ
２＋
は０．３６以下である、β型サイアロン蛍光体。
２．
１．に記載のβ型サイアロン蛍光体であって、
Ａ
３＋
／Ａ
２＋
は０．０３以上である、β型サイアロン蛍光体。
３．
１．または２．に記載のβ型サイアロン蛍光体であって、
Ａ’／Ａ
２＋
は０．２０以上である、β型サイアロン蛍光体。
４．
１．～３．のいずれか１つに記載のβ型サイアロン蛍光体であって、
Ａ’／Ａ
３＋
は１．９０～５．００である、β型サイアロン蛍光体。
５．
１．～４．のいずれか１つに記載のβ型サイアロン蛍光体であって、
Ａ
２＋
／（Ａ
２＋
＋Ａ
３＋
＋Ａ’）の値は０．７０以上である、β型サイアロン蛍光体。
６．
１．～５．のいずれか１つに記載のβ型サイアロン蛍光体であって、
前記メスバウアースペクトルのベースラインを０としたときの、前記第１ローレンツ曲線のピーク強度は０．４０以上である、β型サイアロン蛍光体。
７．
１．～６．のいずれか１つに記載のβ型サイアロン蛍光体であって、
前記第３ローレンツ曲線の半値全幅は７．００ｍｍ／ｓ以上である、β型サイアロン蛍光体。
８．
１．～７．のいずれか１つに記載のβ型サイアロン蛍光体であって、
Ｅｕの含有量が０．１０～２．００質量％である、β型サイアロン蛍光体。
９．
１．～８．のいずれか１つに記載のβ型サイアロン蛍光体であって、
レーザ回折散乱法で測定される、体積基準累積５０％径Ｄ
５０
【発明の効果】
（【００１１】以降は省略されています）

関連特許
