公開番号2025126939
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023306
出願日2024-02-20
発明の名称キャップ
出願人三笠産業株式会社
代理人弁理士法人森本国際特許事務所
主分類B65D 47/08 20060101AFI20250825BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】開栓時、蓋を所定角度に保持することが可能であり、蓋を開閉する際、摩耗粉が発生し難いキャップを提供する。

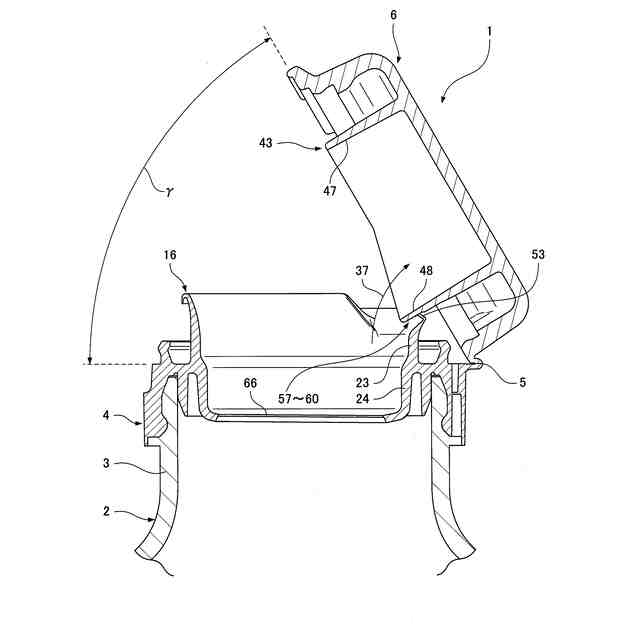

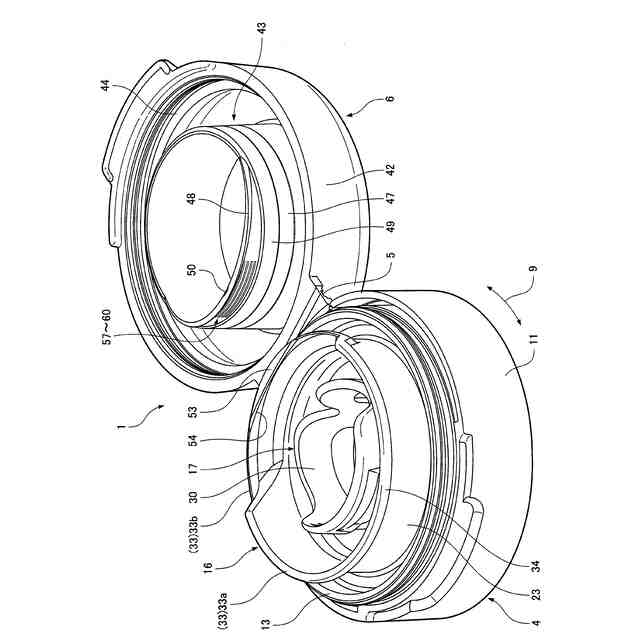

【解決手段】キャップ本体4にヒンジ5を介して連結された蓋6を有するキャップ1であって、キャップ本体4に、容器2内の内容物を注出する注出筒16が設けられ、蓋6は、ヒンジ5を中心として、注出筒16を開閉する開閉方向へ回動自在であり、閉栓状態において注出筒16内に挿入されて注出筒16の内周に接するシール筒43が蓋6に設けられ、注出筒16の開口端部で且つヒンジ5に近い箇所に、蓋6の開閉方向へ揺動自在な係止片53が設けられ、シール筒43の外周で且つヒンジ5に近い箇所に、複数の係合部57～60が設けられ、開栓状態において係止片53が係合部57～60のいずれかに係り合うことにより、蓋6がキャップ本体4に対して所定角度γに保持される。
【選択図】図17
特許請求の範囲【請求項１】
容器に取り付けられるキャップ本体と、キャップ本体にヒンジを介して連結された蓋とを有するキャップであって、
キャップ本体に、容器内の内容物を注出する注出筒が設けられ、
蓋は、ヒンジを中心として、注出筒を開閉する開閉方向へ回動自在であり、
閉栓状態において注出筒内に挿入されて注出筒の内周に接するシール筒が蓋に設けられ、
注出筒の開口端部で且つヒンジに近い箇所に、蓋の開閉方向へ揺動自在な係止片が設けられ、
シール筒の外周で且つヒンジに近い箇所に、複数の係合部が設けられ、
開栓状態において係止片が係合部に係り合うことにより、蓋がキャップ本体に対して所定角度に保持されることを特徴とするキャップ。
続きを表示（約 380 文字）【請求項２】
係止片の付け根部分の肉厚が薄く形成されていることを特徴とする請求項１記載のキャップ。
【請求項３】
シール筒は、外周に、注出筒の内周に接するシール面を有し、

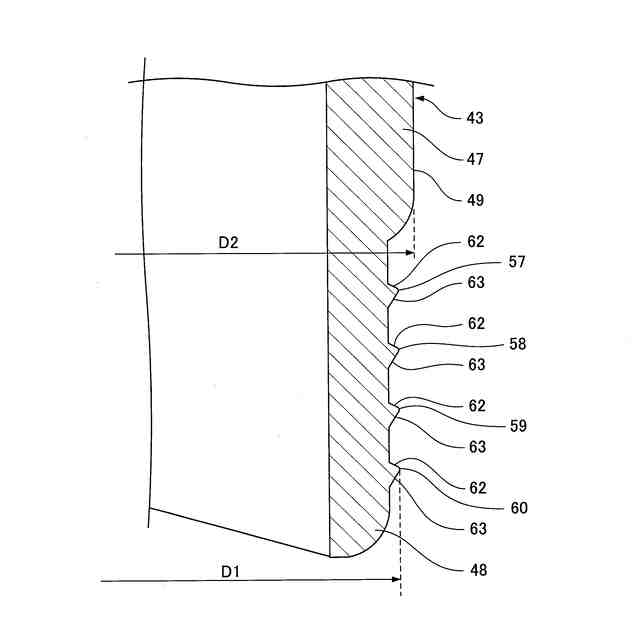

係合部はシール筒の外周面から径方向における外側へ突出する係合突起であり、
係合突起の先端は、シール面よりも、径方向における内側へ退いていることを特徴とする請求項１記載のキャップ。
【請求項４】
係合部はシール筒の外周面から径方向における外側へ突出する係合突起であり、
係合突起は、断面が山形状に形成されているとともに、開方向に向いた第１傾斜面と閉方向に向いた第２傾斜面とを有し、
シール筒の外周面に対する第１傾斜面の傾斜角度がシール筒の外周面に対する第２傾斜面の傾斜角度よりも大きいことを特徴とする請求項１記載のキャップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ヒンジ式のキャップに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、この種のキャップとしては、下記特許文献に記載されているように、容器本体の口部に装着されるキャップ本体と、キャップ本体にヒンジを介して連設される上蓋とからなるヒンジキャップがある。
【０００３】
キャップ本体は、先端に向けて外方に拡がるリップ部を有し内容液の注出口を形成する注出筒と、注出筒に上壁の内周縁で連設し、容器本体の口部に係止する係合筒部とからなる。
【０００４】
上蓋には、閉栓時に注出筒内面に当接して容器内部を密封する密封筒が設けられている。密封筒の下端のヒンジ側の所定周範囲には、開栓途中で注出筒のリップ部に摺接する舌片が設けられている。
【０００５】
舌片は、注出筒のリップ部内周面に対応する断面弓形状の湾曲した外周面を形成している。舌片の外周面と注出筒のリップ部内周面とに、上蓋を任意開度において係止する摩擦係止部が設けられている。摩擦係止部にはそれぞれ、多数の凹凸が形成されている。舌片の外周面は、上蓋を開閉する際に、リップ部内周面を擦りながらリップ部内周面上を開閉方向に摺動する。
これによると、上蓋を開いた際、舌片の摩擦係止部の凹凸とリップ部の摩擦係止部の凹凸とが互いに噛み合うことにより、上蓋が任意の開度に保たれる。
る。
【先行技術文献】
【特許文献】
【０００６】
特許第６１５７２６１号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら上記の従来形式では、上蓋を開閉する際、舌片の摩擦係止部の凹凸がリップ部の摩擦係止部の凹凸に摺接するため、舌片の摩擦係止部の凹凸とリップ部の摩擦係止部の凹凸とが摩耗し易く、摩耗粉が発生し易いといった問題がある。
本発明は、開栓時、蓋を所定角度に保持することが可能であり、蓋を開閉する際、摩耗粉が発生し難いキャップを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本第１発明は、容器に取り付けられるキャップ本体と、キャップ本体にヒンジを介して連結された蓋とを有するキャップであって、
キャップ本体に、容器内の内容物を注出する注出筒が設けられ、
蓋は、ヒンジを中心として、注出筒を開閉する開閉方向へ回動自在であり、
閉栓状態において注出筒内に挿入されて注出筒の内周に接するシール筒が蓋に設けられ、

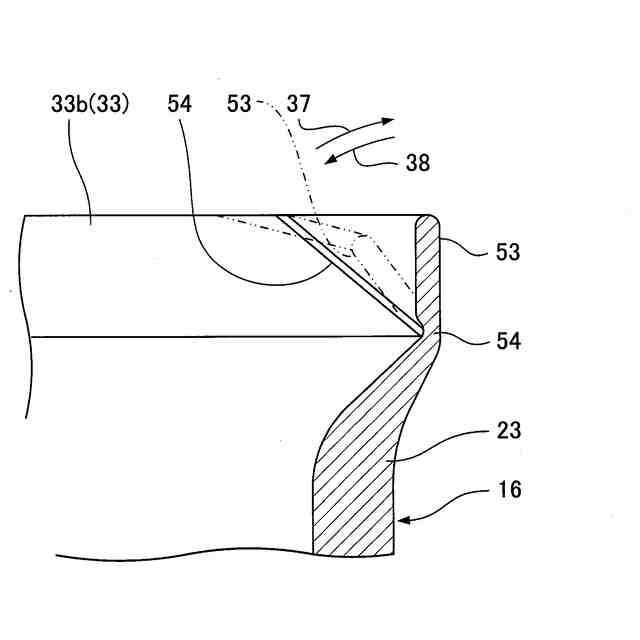

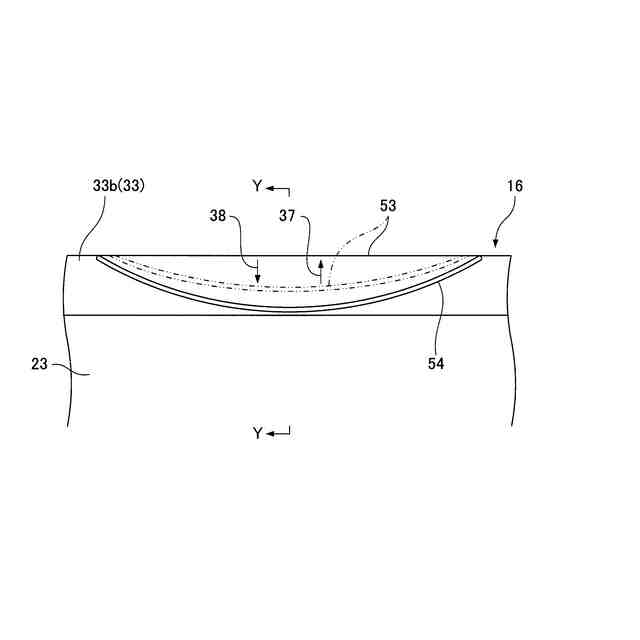

注出筒の開口端部で且つヒンジに近い箇所に、蓋の開閉方向へ揺動自在な係止片が設けられ、
シール筒の外周で且つヒンジに近い箇所に、複数の係合部が設けられ、
開栓状態において係止片が係合部に係り合うことにより、蓋がキャップ本体に対して所定角度に保持されるものである。
【０００９】
これによると、蓋を開閉する際、シール筒の外周が係止片に接して、係止片が蓋の開閉方向へ揺動するため、摩耗粉の発生が抑制される。
蓋を任意の開度で開いた際、注出筒の係止片がシール筒の係合部に係り合うことにより、蓋がキャップ本体に対して所定角度に保持される。これにより、蓋を開いた状態で任意の開度に保つことができ、容器内の内容物を注出筒の開口端部から外部へ注出することができる。
蓋を閉じた際、シール筒が注出筒内に挿入されて注出筒の内周に接し、これにより、注出筒が蓋で閉じられて、注出筒と蓋との間がシール筒で密封される。
【００１０】
本第２発明におけるキャップは、係止片の付け根部分の肉厚が薄く形成されているものである。
これによると、係止片の付け根部分が弱くなるため、蓋を開閉して、シール筒の外周が係止片に接した際、係止片が蓋の開閉方向へ揺動し易くなる。
（【００１１】以降は省略されています）
