公開番号2025127222
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023821
出願日2024-02-20
発明の名称表示装置
出願人アルプスアルパイン株式会社
代理人個人,個人,個人,個人
主分類G02F 1/1333 20060101AFI20250825BHJP(光学)
要約
【課題】光学シートの位置決めを容易にしかつ作業効率を改善する表示装置を提供する。

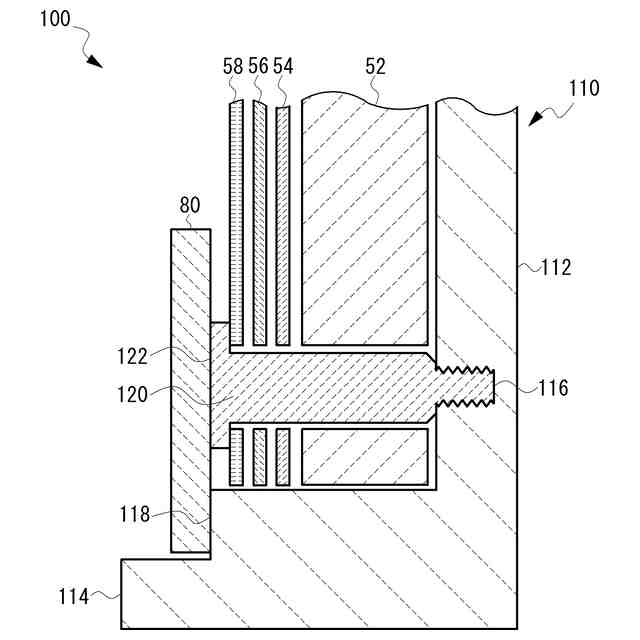

【解決手段】本発明の液晶表示装置のバックライトユニット100は、バックライトを収容する凹状のケース本体110と、ケース本体110の開口内に配置される光学シート50と、光学シート50をケース本体110に固定するための段付きネジ120とを含む。光学シート50は、一方の端部には貫通する長穴60が形成され、当該一方の端部と対向する他方の端部には貫通する丸穴62が形成される。ケース本体110には、長穴60および丸穴62のそれぞれに対応するネジ穴116が形成される。段付きネジ120は、長穴60/丸穴62を介してネジ穴116に締結される。
【選択図】図4
特許請求の範囲【請求項１】
バックライトを収容するケース本体と、
前記ケース本体上に配置される光学シートと、
前記光学シートを前記ケース本体に固定するための第１および第２のネジ部材とを含み、
前記光学シートの一方の端部には第１の位置決め穴が形成され、当該一方の端部と対向する他方の端部には第２の位置決め穴が形成され、
前記ケース本体には、第１および第２の位置決め穴に対応する第１および第２のネジ穴が形成され、
第１のネジ部材は、第１の位置決め穴を介して第１のネジ穴に締結され、第２のネジ部材は、第２の位置決め穴を介して第２のネジ穴に締結される、表示装置。
続きを表示（約 790 文字）【請求項２】

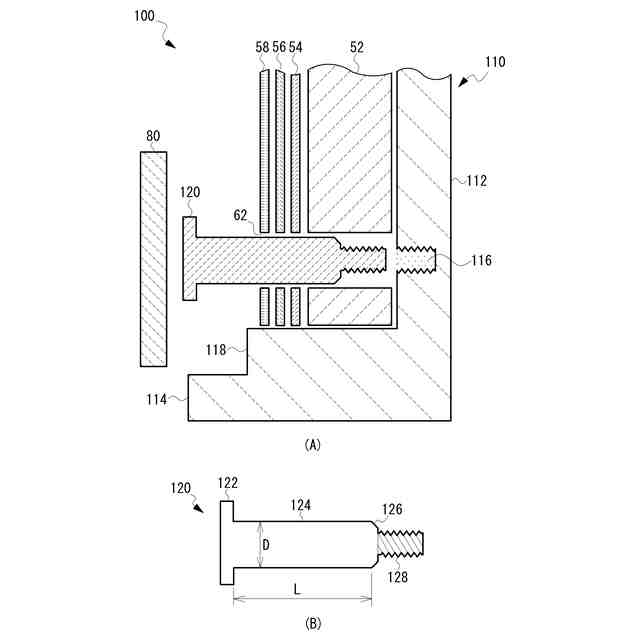

第１および第２のネジ部材のそれぞれは、軸方向に延びる本体部と、当該本体部とテーパ部を介して接続されたネジ部とを有する、請求項１に記載の表示装置。
【請求項３】

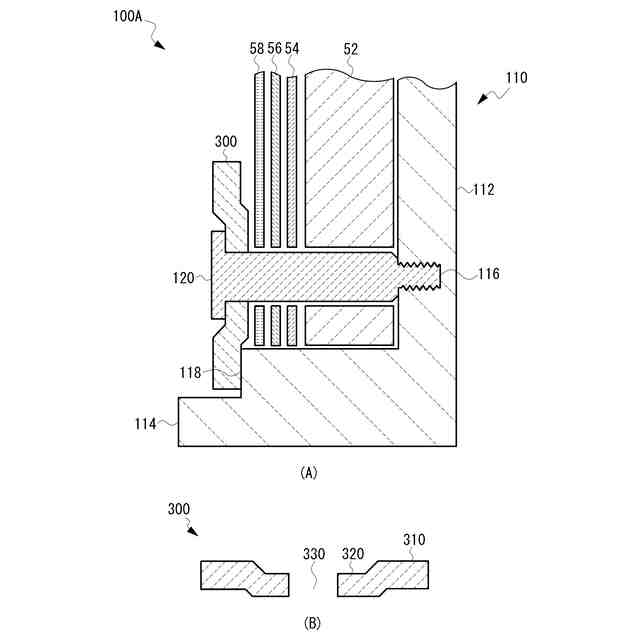

表示装置はさらに、第１および第２のネジ部材の飛び出しを防止する機構を含む、請求項１に記載の表示装置。
【請求項４】
バックライトを収容するケース本体と、
前記ケース本体上に配置される光学シートと、

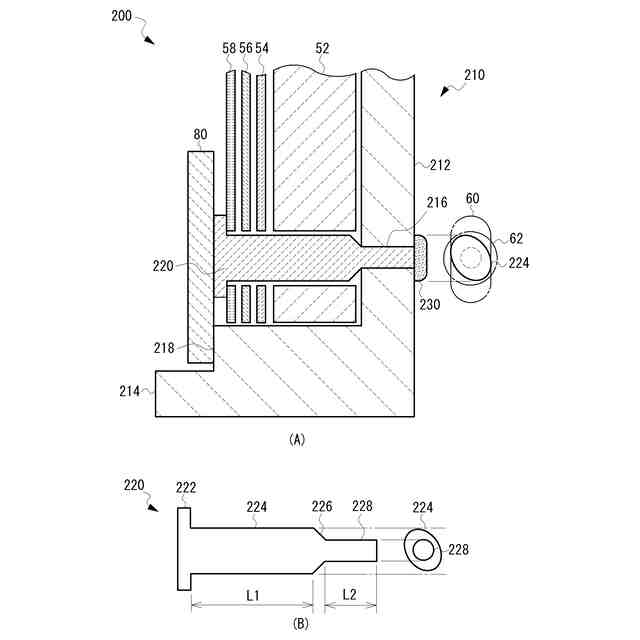

前記光学シートを前記ケース本体に固定するための第１および第２の樹脂ピンとを含み、
前記光学シートの一方の端部には第１の位置決め穴が形成され、当該一方の端部と対向する他方の端部には第２の位置決め穴が形成され、
前記ケース本体には、第１および第２の位置決め穴に対応する第１および第２の貫通孔が形成され、
第１の樹脂ピンは、第１の位置決め穴を介して第１の貫通孔に挿入された端部が熱的に固定され、第２の樹脂ピンは、第２の位置決め穴を介して第２の貫通孔に挿入された端部が熱的に固定される、表示装置。
【請求項５】
第１の樹脂ピンは、断面が楕円形状の本体部を含み、第１の樹脂ピンを回転させることで第１の樹脂ピンと第１の位置決め用穴との間のガタ量が調整される、請求項４に記載の表示装置。
【請求項６】
第１および第２の樹脂ピンのそれぞれは、軸方向に延びる本体部と、当該本体部とテーパ部を介して接続された細長の端部とを有し、当該細長の端部は、第１または第２の貫通孔に挿入され、第１または第２の貫通孔において露出された細長の端部が溶着用樹脂によって熱カシメされる、請求項４に記載の表示装置。
【請求項７】
表示装置はさらに、第１および第２の樹脂ピンの飛び出しを防止する機構を含む、請求項４に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関し、特に、液晶表示装置のバックライトユニットへの光学シートの位置決めに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
液晶表示装置は、筐体内に収容された液晶モジュールとバックライトとを含み、液晶モジュールの裏面側には、バックライトから液晶モジュールに照射される光を制御するための光学シートが配置される。光学シートは、樹脂製であり、温度変化により熱伸縮し易い。
【０００３】
特許文献１は、光学シートの熱変化による伸長量を小さくしつつ、装置の狭額縁化を図る液晶表示装置を開示している。図１は、特許文献１の液晶表示装置の部分断面図であり、液晶パネル３と光学シート６を積層した液晶モジュール１０の周縁部を覆うフロントキャビネット２に、曲面または傾斜面から成る緩衝部２ａを形成し、光学シート６が斜め方向に伸長させている。特許文献２の表示装置は、筐体に位置決め用のピンを形成し、そのピンを光学シートの孔に挿通させることで光学シートの位置決めを行っている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２１２２０号公報
国際公開２０１１／０９３１１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

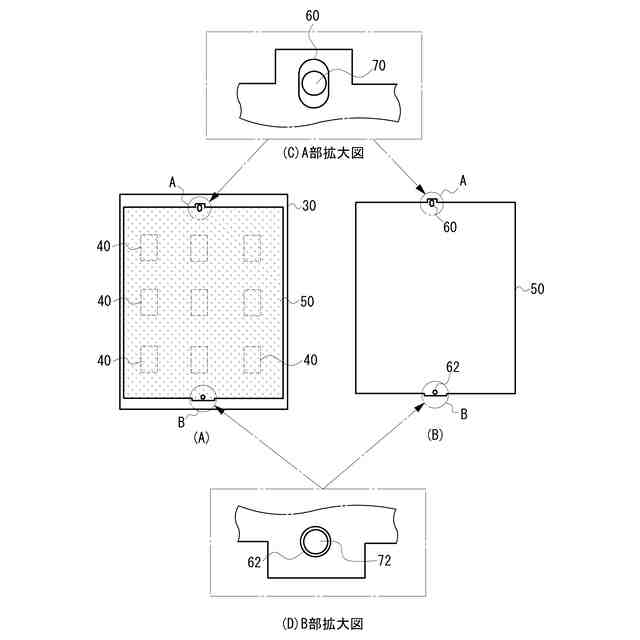

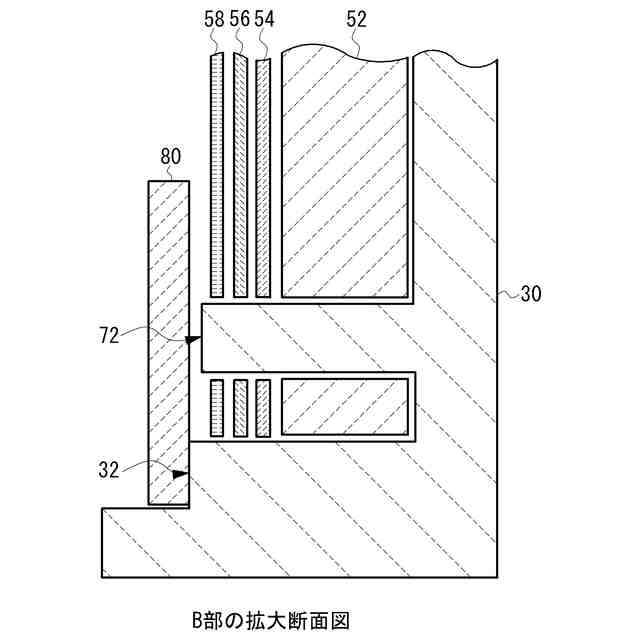

図２（Ａ）は、従来の液晶表示装置のバックライトユニットの概略平面図、図２（Ｂ）は、光学シートの平面図、図２（Ｃ）、（Ｄ）は、光学シートのＡ部およびＢ部の拡大図、図３は、光学シートのＢ部の概略拡大断面図である。
【０００６】
バックライトユニットは、概ね矩形状の凹状のケース本体３０を含み、ケース本体３０の中央の領域には、直下型の複数のバックライトケース４０が配置され、その上方に概ね矩形状の光学シート５０が取り付けられる。光学シート５０は、導光板５２、拡散シート５４、プリズムシート５６および光反射プリズムシート５８の積層を含み、導光板５２は、バックライトからの光を液晶パネルに向けて照射する。光学シート５０の各層は、接着材によって接着されていてもよいし、あるいは接着材を用いることなく単に密着されていてもよい。
【０００７】
図２（Ｃ）に示すように、光学シート５０の上端のＡ部には、各層を貫通する位置決め用の長穴６０が形成され、また、図２（Ｄ）に示すように、光学シート５０の下端のＢ部には、各層を貫通する位置決め用の丸穴６２が形成される。他方、ケース本体３０の外縁のＡ部には、円柱状の上部突起７０が形成され、Ｂ部には、円柱状の下部突起７２が形成されている。光学シート５０をケース本体３０に取り付けるとき、長穴６０に上部突起７０が挿入され、丸穴６２に下部突起７２が挿入される。さらにケース本体３０には、光学シート５０の飛び出しを防止するための飛び出し防止部材８０が段差部３２に取り付けられる。飛び出し防止部材８０は、例えば、薄板状の部材であり、接着剤や両面テープによって段差部３２に固定される。
【０００８】
長穴６０は、概ね楕円形状を有し、その長径がケース本体３０の長手方向（図面の上下方向）と平行になるように配置される。長穴６０の短径は、上部突起７０の外径と概ね等しいかそれより若干大きく、長径は、上部突起７０の外径よりも十分に大きい。一方、丸穴６２の内径は、下部突起７２の外径と概ね等しいかそれよりも若干大きい。光学シート５０をケース本体３０に取り付ける際、丸穴６２が光学シート５０の上下／左右方向を位置決めし、長穴６０が光学ソート５０の回転止めとして機能する。
【０００９】
このような従来の光学シートの位置決め構造には次のような課題がある。位置決め精度を良くするためには、光学シート５０の長穴６０／丸穴６２の径方向の大きさと上部突起７０／下部突起７２との径方向の大きさとの差であるガタ量を小さくすることが望ましいが、ガタ量を小さくすると、光学シート５０を位置決めすることが難しくなる。また、バックライトユニットの厚みの制約により、上部突起７０／下部突起７２を必要以上に高くすることは難しく、上部突起７０／下部突起７２の高さと光学シート５０の最上層５８の高さとが同程度であると、光学シート５０を上部突起７０／下部突起７２に組み込む際の誘いが不十分であり、組立の作業性が悪いという課題がある。さらに、光学シート５０の位置決め箇所が両端側で離れていると、振動や部品の反りの影響で光学シート５０が上部突起７０／下部突起７２から外れ易くなってしまい、例えば、最上層５８が、上部突起７０／下部突起７２と飛び出し防止部材８０との間の僅かな空隙に移動してしまう。
【００１０】
本発明は、このような従来の課題を解決するものであり、光学シートの位置決めを容易にしかつ作業効率を改善する表示装置を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
