公開番号2025127796
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024705
出願日2024-02-21
発明の名称ストレージシステム
出願人日立ヴァンタラ株式会社
代理人藤央弁理士法人
主分類G06F 13/14 20060101AFI20250826BHJP(計算;計数)
要約【課題】ドライブスロットを、ドライブと他のタイプのデバイスの共通スロットとして扱う。
【解決手段】ストレージシステムは、データを格納するドライブを挿入可能な複数のドライブスロットと、プロセッサを含む1以上のコントローラと、を含み、複数のドライブスロットの少なくとも一部は、ドライブと異なるタイプの第1デバイスを挿入可能な共通スロットであり、共通スロットからドライブの接続先のコントローラのポートと、共通スロットから第1デバイスの接続先のコントローラのポートとは異なる。
【選択図】図1
特許請求の範囲【請求項１】
ストレージシステムであって、
データを格納するドライブを挿入可能な複数のドライブスロットと、
プロセッサを含む１以上のコントローラと、を含み、
前記複数のドライブスロットの少なくとも一部は、前記ドライブと異なるタイプの第１デバイスを挿入可能な共通スロットであり、
前記共通スロットから前記ドライブの接続先の前記コントローラのポートと、前記共通スロットから前記第１デバイスの接続先の前記コントローラのポートとは異なる、ストレージシステム。
続きを表示（約 2,800 文字）【請求項２】
請求項１に記載のストレージシステムであって、

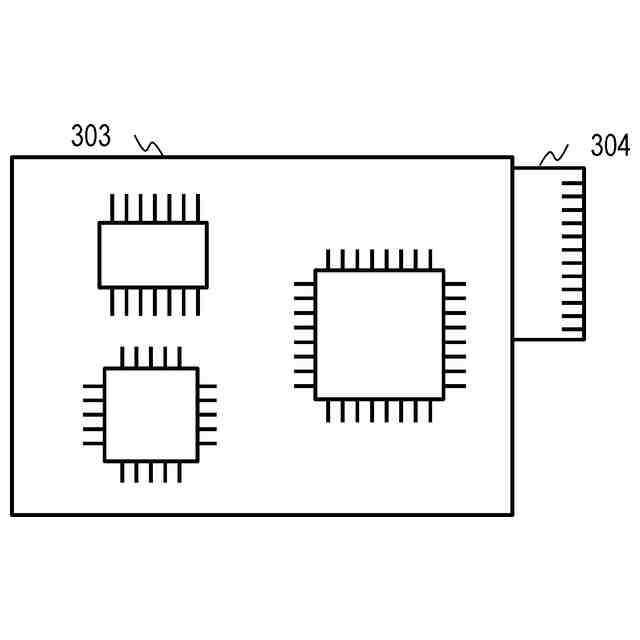

前記第１デバイスは、圧縮処理、伸長処理、暗号化処理及び／または復号処理を行うアクセラレータである、
ストレージシステム。
【請求項３】
請求項１に記載のストレージシステムであって、
複数のコントローラを含み、
前記ドライブは二つのドライブポートを含み、
前記ドライブが前記共通スロットに挿入された場合に、前記二つのドライブポートは互いに異なるコントローラに接続され、
前記第１デバイスが前記共通スロットに挿入された場合に、前記第１デバイスは前記複数のコントローラの何れか一つに接続される、
ストレージシステム。
【請求項４】
請求項１に記載のストレージシステムであって、
前記共通スロットと前記コントローラのポートとの間の各配線は複数のレーンで構成され、
前記第１デバイスが前記共通スロットに挿入された場合に接続される配線のレーン数は、前記ドライブが前記共通スロットに挿入された場合に接続される配線のレーン数より多い、
ストレージシステム。
【請求項５】
請求項１に記載のストレージシステムであって、

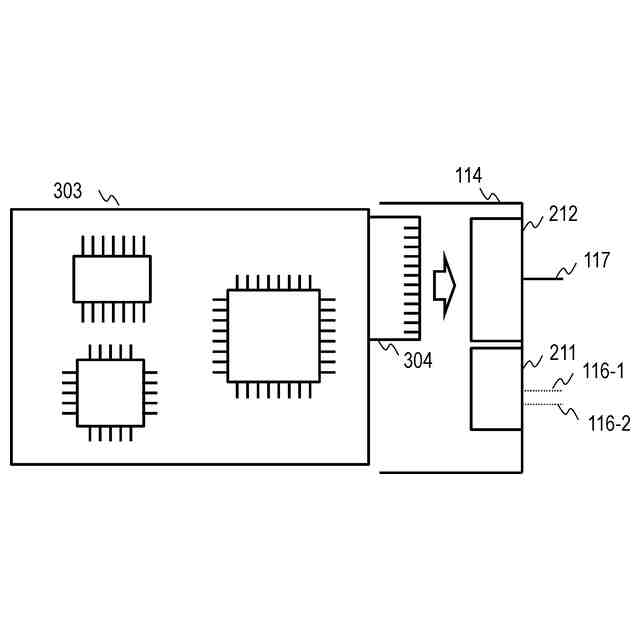

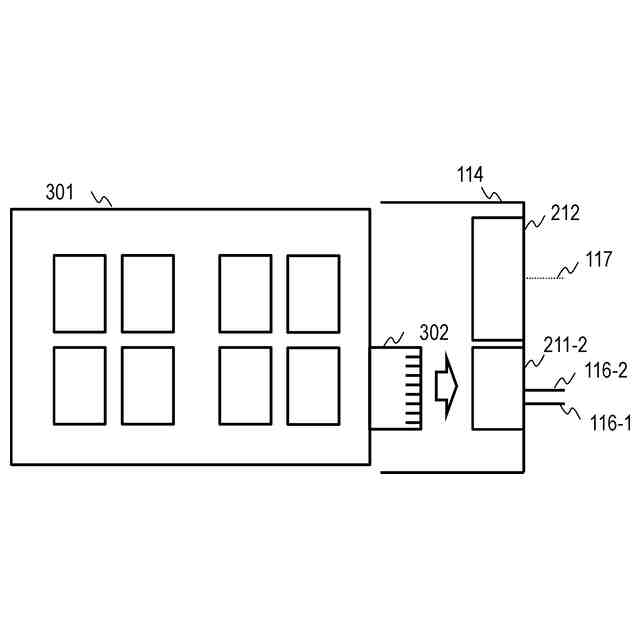

前記共通スロットは、ドライブ接続用レセプタクルコネクタと第１デバイス接続用レセプタクルコネクタとを含み、
前記ドライブが前記共通スロットに挿入された場合に、前記ドライブのプラグコネクタが前記ドライブ接続用レセプタクルコネクタに接続され、
前記第１デバイスが前記共通スロットに挿入された場合に、前記第１デバイスのプラグコネクタが前記第１デバイス接続用レセプタクルコネクタに接続される、
ストレージシステム。
【請求項６】
請求項１に記載のストレージシステムであって、

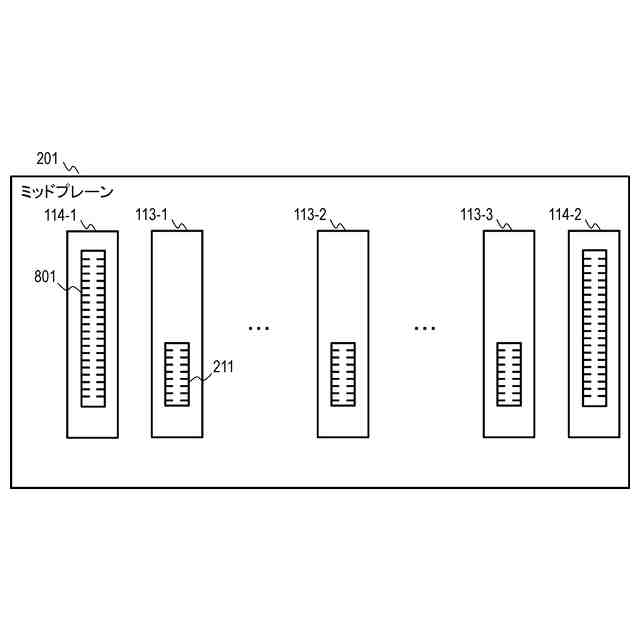

前記共通スロットは、ドライブ接続と第１デバイス接続との共通レセプタクルコネクタを含み、

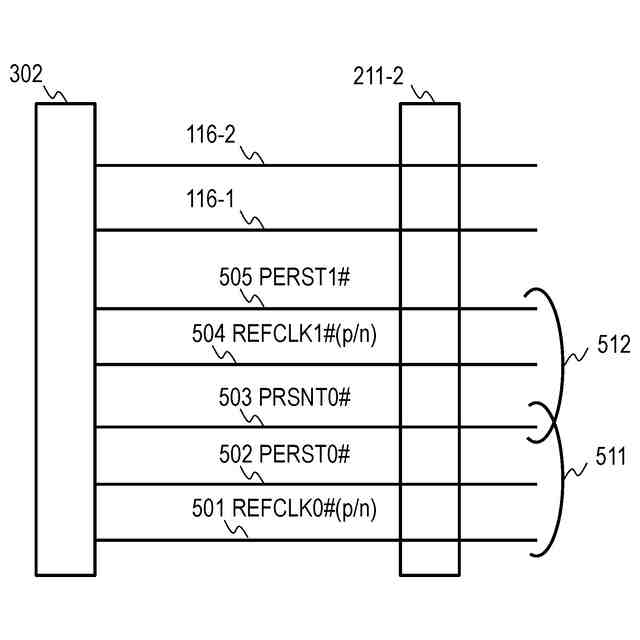

前記ドライブが前記共通スロットに挿入された場合に、前記ドライブのプラグコネクタが前記共通レセプタクルコネクタの第１データ転送用信号ピンに接続され、

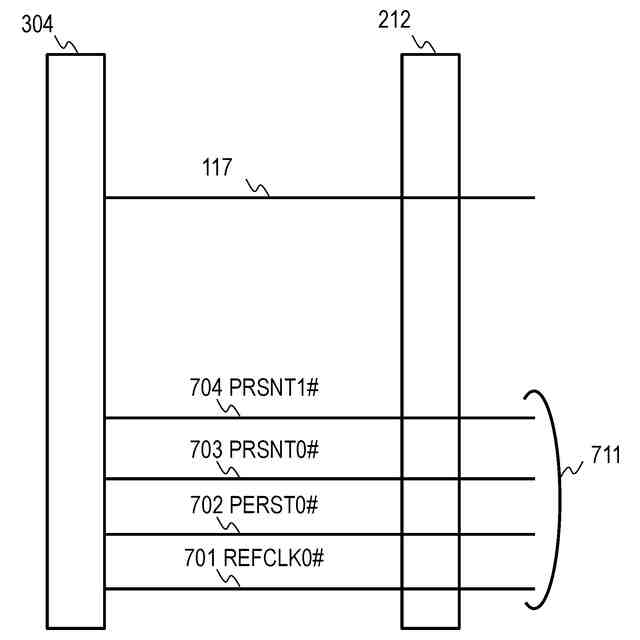

前記第１デバイスが前記共通スロットに挿入された場合に、前記第１デバイスのプラグコネクタが、前記第１データ転送用信号ピンと異なる前記共通レセプタクルコネクタの第２データ転送用信号ピンに接続される、
ストレージシステム。
【請求項７】
請求項１に記載のストレージシステムであって、
前記ストレージシステムは、
第１コントローラ及び第２コントローラと、
第１共通スロット及び第２共通スロットと、を含み、
前記第１共通スロットは第１共通レセプタクルコネクタを含み、前記第２共通スロットは第２共通レセプタクルコネクタを含み、
前記第１コントローラは、
第１プロセッサと、
第１スイッチと、
第１セレクタ及び第２セレクタと、
第１ポート及び第２ポートと、を含み、
前記第２コントローラは、
第２プロセッサと、
第２スイッチと、
第３セレクタ及び第４セレクタと、
第３ポート及び第４ポートと、を含み、
前記第１ポートは、前記第１共通レセプタクルコネクタと前記第１セレクタと前記第３セレクタに接続し、
前記第２ポートは、前記第１スイッチを介して前記第１セレクタと前記第２セレクタに接続し、
前記第１セレクタは、前記第１共通レセプタクルコネクタと接続し、
前記第２セレクタは、前記第２共通レセプタクルコネクタと接続し、
前記第３ポートは、前記第２共通レセプタクルコネクタと前記第２セレクタと前記第４セレクタに接続し、
前記第４ポートは、前記第２スイッチを介して前記第３セレクタと前記第４セレクタに接続し、
前記第３セレクタは、前記第１共通レセプタクルコネクタと接続し、
前記第４セレクタは、前記第２共通レセプタクルコネクタと接続する、
ストレージシステム。
【請求項８】
請求項７に記載のストレージシステムであって、
前記第１又は第２共通スロットにデバイスが挿入された場合に実行する処理は、
前記第１又は第２共通スロットに挿入されたデバイスを検知し、
前記検知されたデバイスのデバイスタイプを識別し、
識別した前記デバイスタイプに基づいて前記第１、第２、第３及び第４セレクタの接続先を制御し、
前記検知されたデバイスの接続先のポートをリンクアップさせる、
ことを含む、
ストレージシステム。
【請求項９】
請求項７に記載のストレージシステムであって、
前記第１コントローラは、第１マイクロコントローラを含み、
前記第１マイクロコントローラは、前記第１及び第２セレクタと前記第１共通レセプタクルコネクタと接続し、
前記第２コントローラは、第２マイクロコントローラを含み、
前記第２マイクロコントローラは、前記第３及び第４セレクタと前記第２共通レセプタクルコネクタと接続し、
前記第１及び第２マイクロコントローラは、
相互に接続され、
前記第１又は第２共通レセプタクルコネクタに接続されたデバイスを検知し、
前記検知されたデバイスの接続レーン数の情報を基に前記検知されたデバイスのデバイスタイプを識別し、
識別した前記デバイスタイプの情報を共有し、
前記デバイスタイプの情報に基づいて、前記第１、第２、第３及び第４セレクタの接続先を制御する、
ストレージシステム。
【請求項１０】
請求項９に記載のストレージシステムであって、
前記第１共通レセプタクルコネクタに前記ドライブが接続された場合、
前記第１マイクロコントローラは、
前記第１共通レセプタクルコネクタと前記第１スイッチが接続するように前記第１セレクタに配線指示を出し、
前記第２マイクロコントローラは、
前記第１共通レセプタクルコネクタと前記第２スイッチが接続するように前記第３セレクタに配線指示を出し、
前記第１共通レセプタクルコネクタに前記第１デバイスが接続された場合、
前記第１マイクロコントローラは、
前記第１共通レセプタクルコネクタと前記第１プロセッサが接続するように前記第１及び第２セレクタに配線指示を出す、
ストレージシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のドライブスロットを含むストレージシステムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ストレージシステムは、構成要素として、プロセッサと一次記憶媒体（例えばＤＲＡＭ（ＤｙｎａｍｉｃＲａｎｄｏｍＡｃｃｅｓｓＭｅｍｏｒｙ））と二次記憶媒体を有し、プロセッサによってデータ処理を実施する。従来、ストレージシステムでは二次記憶媒体にＨＤＤ（ＨａｒｄＤｉｓｋＤｒｉｖｅ）を使用してデータ格納していた。こうしたストレージシステムにおいては、二次記憶媒体であるＨＤＤのデータ読み書き性能がボトルネックとなっていた。
【０００３】
しかし、近年、ＳＳＤ（ＳｏｌｉｄＳｔａｔｅＤｒｉｖｅ）を二次記憶媒体に使用するストレージシステムが広がっている。ＳＳＤはＨＤＤよりもデータ読み書き性能が向上しているため、前述の二次記憶媒体による性能ボトルネックが解消された。しかし、二次記憶媒体のデータ読み書き性能が向上した一方で、データ処理を行うプロセッサの性能向上は鈍化しており、プロセッサがストレージシステムの処理性能ボトルネックとなる事例が増加してきた。以下、ストレージシステムにおける一次記憶媒体のことをメモリと呼び、二次記憶媒体のことをドライブと呼ぶ。
【０００４】
このプロセッサによるデータ処理性能のボトルネックを解消するため、データ処理の一部をアクセラレータにオフロードさせ、プロセッサが実施するデータ処理量を減らすことを狙うストレージシステムが登場している（例えば特許文献１）。
【０００５】
ストレージシステムにおいて、アクセラレータにオフロードさせる処理の一例としては、一般的に圧縮や暗号などがあり、今後はオフロード可能な処理の種類や量はさらに増加していくことが予想される。
【０００６】
しかし、ストレージシステムが搭載できるアクセラレータの数には限りがある場合があり、例えば、スペースや熱設計上の制約の厳しいミッドレンジモデルのストレージシステムでは、オフロード可能な処理を全てオフロードするのに充分な数のアクセラレータを搭載するのは難しい。
【０００７】
さらに、ストレージシステムにアクセラレータを搭載する場合、アクセラレータが処理するデータ処理スループットを支えるだけの伝送路が必要である。プロセッサとアクセラレータカード等を接続する通信ネットワークの標準規格として、ＰＣＩ－Ｅｘｐｒｅｓｓ（以下、ＰＣＩｅと記す。いずれも登録商標）が知られている。ストレージシステムに搭載されるアクセラレータの場合、少なくともＰＣＩｅ８レーンで接続する必要がある場合が多い。
【０００８】
また、近年の市場動向の特徴として、ストレージシステムの容量増加の速度に対して、ＳＳＤの容量増加の速度のほうが速い傾向が見えている。このため、現在のストレージシステムが有する内蔵ドライブ向けスロットの数が、将来的には余る場合が増えることが考えられる。
【０００９】
また、近年では、ＳＳＤの新たなフォームファクタとしてＥＤＳＦＦという規格が登場しており、今後のストレージシステムに搭載するＳＳＤとしても主流になるとみられている。ＥＤＳＦＦの特徴の一つに、ＰＣＩｅが最大１６レーンまでサポートするようになることが挙げられる。そのため、新規格ＥＤＳＦＦは、アクセラレータのデータ処理スループットを支えられる帯域で接続することが可能となる。以上より、ドライブスロットにアクセラレータを搭載するアーキテクチャのストレージシステムが考えられるようになる。
【００１０】
従来技術として、特許文献２で、ドライブスロットにドライブ以外のオプション装置を搭載する技術が開示されている。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
