公開番号2025129328
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025112833,2022028874
出願日2025-07-03,2022-02-28
発明の名称アンテナモジュール
出願人TDK株式会社
代理人個人,個人
主分類H01Q 7/06 20060101AFI20250828BHJP(基本的電気素子)
要約【課題】より簡単なプロセスで作製可能なアンテナモジュールを提供する。
【解決手段】アンテナモジュール1は、基材30と、基材30の一方の表面31に設けられたコイルパターンCPと、基材30の他方の表面32を覆い貫通孔21を備えた磁性体20とを備える。コイルパターンCPは第1及び第2コイル区間100,200を有する。第2コイル区間200は第1コイル区間100の開口内に配置される。第1コイル区間100の内周端は第2コイル区間200の外周端に接続される。第2コイル区間200は、第1コイル区間100に沿って延在する第1延在区間210と、平面視で第1延在区間210から貫通孔21に向かって突出し、貫通孔21と重なる状態で第1延在区間210とは逆方向に旋回する第2延在区間220とを有する。
【選択図】図3
特許請求の範囲【請求項１】
コイルパターンと、
貫通孔を備えた磁性体と、を備え、
前記コイルパターンは、前記磁性体の周縁に沿って延在する第１延在区間と、平面視で前記第１延在区間から前記貫通孔に向かって突出し、前記第１延在区間とは逆方向に旋回する第２延在区間とを有し、
前記第２延在区間は、複数の第１区間と、前記第１延在区間の各ターンの一端から前記複数の第１区間のそれぞれ対応する一端に向かって延在する複数の第２区間と、前記第１区間の各ターンの他端から前記複数の第１延在区間のそれぞれ対応する他端に向かって延在する複数の第３区間とを含む、
アンテナモジュール。
続きを表示（約 800 文字）【請求項２】
前記コイルパターンの両端がいずれも開放されている、請求項１に記載のアンテナモジュール。
【請求項３】
前記貫通孔は、前記第１延在区間の短辺に沿った方向に延在し、互いに反対側に位置する第１及び第２辺と、前記第１延在区間の長辺に沿った方向に延在し、互いに反対側に位置する第３及び第４辺とを有し、
前記第２延在区間の前記第１、第２及び第３区間は、それぞれ前記第２、第３及び第４辺に沿って延在する、請求項１又は２に記載のアンテナモジュール。
【請求項４】
前記第２及び第３区間は、前記第１辺に沿った区間を介することなく、前記第１延在区間に連結される、請求項３に記載のアンテナモジュール。
【請求項５】
前記第２延在区間のパターン幅は、前記第１延在区間のパターン幅より細い、請求項１乃至４のいずれか一項に記載のアンテナモジュール。
【請求項６】
前記コイルパターンは、前記第１及び第２延在区間に囲まれた開口内に配置され、前記貫通孔と重ならない第３コイル区間をさらに有し、
前記第１及び第２延在区間を含む第２コイル区間の内周端は、前記第３コイル区間の外周端に接続される、請求項１乃至５のいずれか一項に記載のアンテナモジュール。
【請求項７】
前記第３コイル区間は、前記第２コイル区間の前記第１及び第２延在区間に沿って周回する、請求項６に記載のアンテナモジュール。
【請求項８】
前記コイルパターンは、前記第１延在区間と前記磁性体の周縁の間に位置する第１コイル区間をさらに有する、請求項６又は７に記載のアンテナモジュール。
【請求項９】
前記第３コイル区間のターン数は、前記第１コイル区間のターン数より多い、請求項６乃至８のいずれか一項に記載のアンテナモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示はアンテナモジュールに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、無線通信機能を有するＩＣカードが開示されている。特許文献１に記載されたＩＣカードには、磁性体、磁性体と重なるアンテナコイル及び磁性体の貫通孔と重なるカップリングコイルを備えるアンテナモジュールと、カップリングコイルと電磁界結合するＩＣモジュールが内蔵されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９５０５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されたアンテナモジュールにおいては、基材の一方の表面にアンテナコイルが形成され、基材の他方の表面にカップリングコイルが形成されている。このため、基材の両面に導体パターンを形成する必要があるとともに、基材の両面に形成された導体パターン同士を接続するためのビア導体を設ける必要があり、製造プロセスの観点で改善の余地があった。
【０００５】
したがって、本開示は、より簡単なプロセスで作製可能なアンテナモジュールを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施態様によるアンテナモジュールは、基材と、基材の一方の表面に設けられたコイルパターンと、基材の他方の表面を覆い貫通孔を備えた磁性体とを備え、コイルパターンは第１及び第２コイル区間を有し、第２コイル区間は第１コイル区間の開口内に配置され、第１コイル区間の内周端は第２コイル区間の外周端に接続され、第２コイル区間は、第１コイル区間に沿って延在する第１延在区間と、平面視で第１延在区間から貫通孔に向かって突出し、貫通孔と重なる状態で第１延在区間とは逆方向に旋回する第２延在区間とを有する。
【発明の効果】
【０００７】
本開示によれば、より簡単なプロセスで作製可能なアンテナモジュールを提供することが可能となる。
【図面の簡単な説明】
【０００８】
図１は、本開示の一実施形態によるアンテナモジュールを備えるＩＣカード２の外観を示す略斜視図である。
図２は、本開示の一実施形態によるアンテナモジュール１を備えるＩＣカード２の構造を説明するための略分解斜視図である。

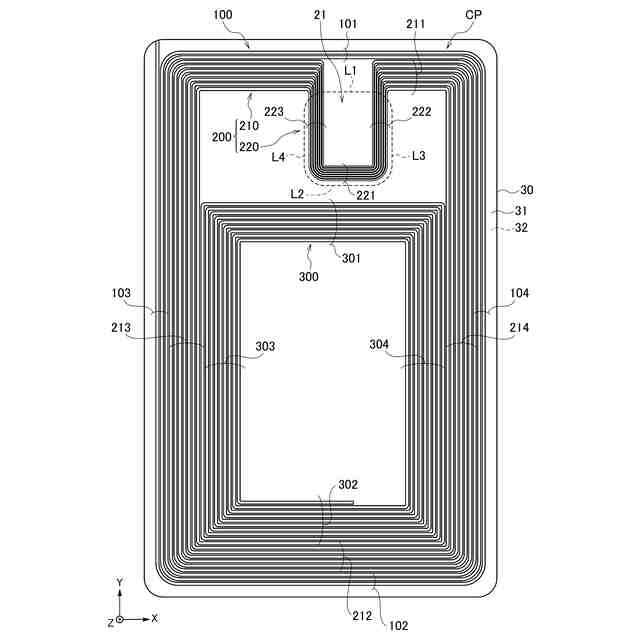

図３は、基材３０の一方の表面３１に形成されたコイルパターンＣＰのパターン形状を示す略平面図である。
図４は、ＩＣモジュール５０を裏面側から見た略斜視図である。
図５は、第１の変形例によるコイルパターンＣＰのパターン形状を示す略平面図である。
図６は、第２の変形例によるコイルパターンＣＰのパターン形状を示す略平面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本開示の好ましい実施形態について詳細に説明する。
【００１０】
図１は、本開示の一実施形態によるアンテナモジュールを備えるＩＣカード２の外観を示す略斜視図である。
（【００１１】以降は省略されています）
