公開番号2025132519
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030148
出願日2024-02-29
発明の名称浴室ユニット
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類A47K 4/00 20060101AFI20250903BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】本発明は、意匠性に優れた浴室カウンターを備えた浴室ユニットを提供することを目的とする。

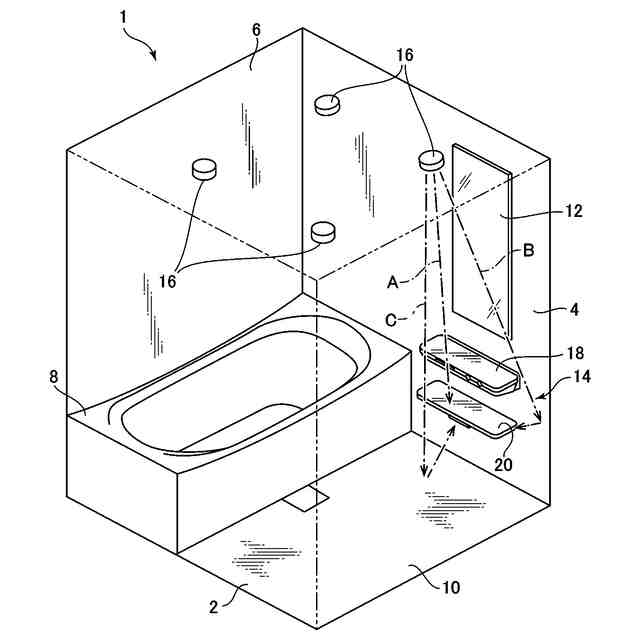

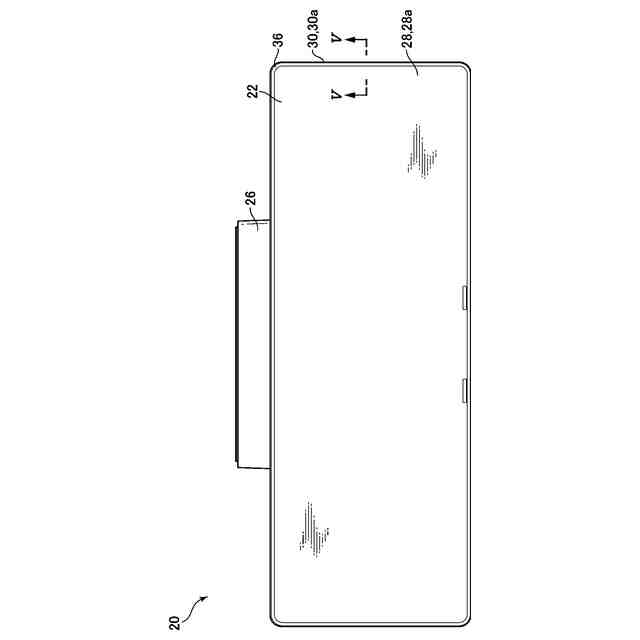

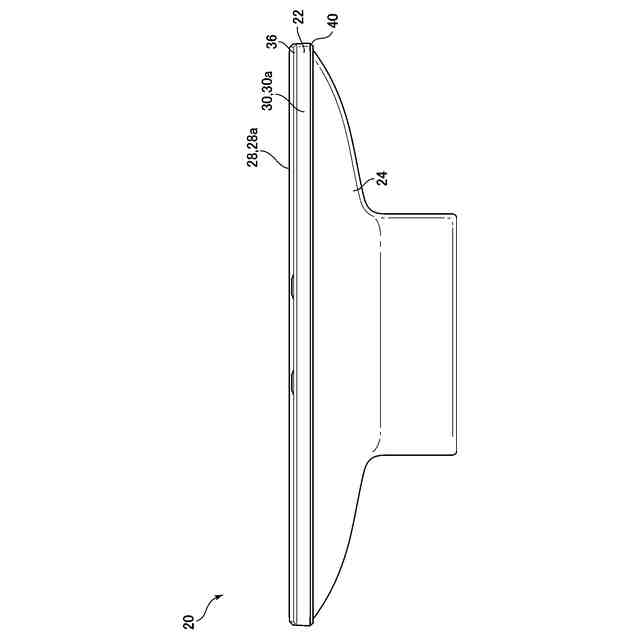

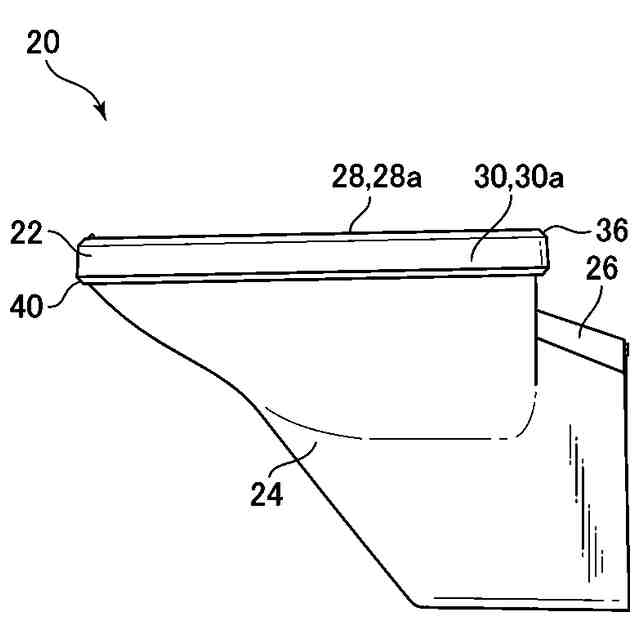

【解決手段】本発明は、浴室の壁面に取り付けられる浴室カウンター14と、浴室空間を照射する照明装置16と、を備えた浴室ユニット1であって、浴室カウンター14は、ほぼ平坦な上面28aを有する天板部28と、この天板部の外周縁から下方へ延びる側面30aを有する側面部30と、を有するカバー部材22と、壁面に取り付けられ、カバー部材を支持するための支持部材と、を備え、カバー部材は、透明である透明層と、この透明層の裏側に配置され不透明である意匠層とを有し、カバー部材22が、天板部28の上面28aから透明層32に入射した光が意匠層34で反射して側面部30の側面30aから出射すると共に、側面部30の側面30aから透明層32に入射した光が意匠層34で反射して天板部28の上面28aから出射するように構成されている。

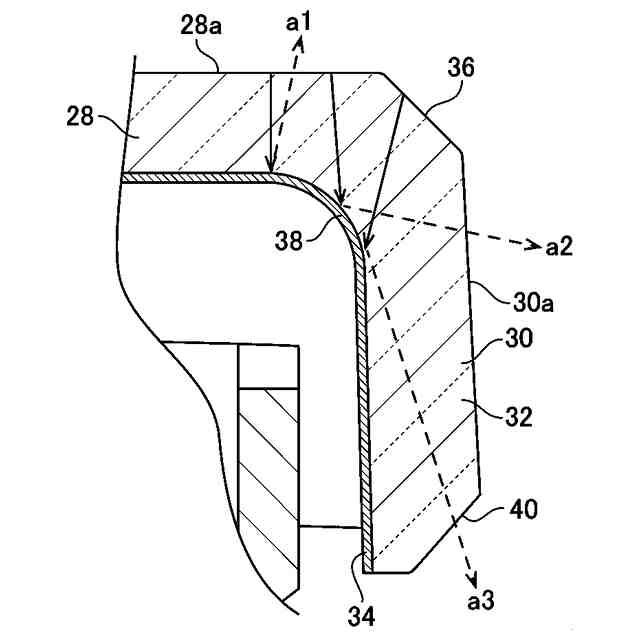

【選択図】図6A
特許請求の範囲【請求項１】
浴室の壁面に取り付けられる浴室カウンターと、浴室空間を照射する照明装置と、を備えた浴室ユニットであって、
前記浴室カウンターは、
ほぼ平坦な上面を有する天板部と、この天板部の外周縁から下方へ延びる側面を有する側面部と、を有するカバー部材と、
前記壁面に取り付けられ、前記カバー部材を支持するための支持部材と、
を備え、
前記カバー部材は、透明である透明層と、この透明層の裏側に配置され不透明である意匠層とを有し、

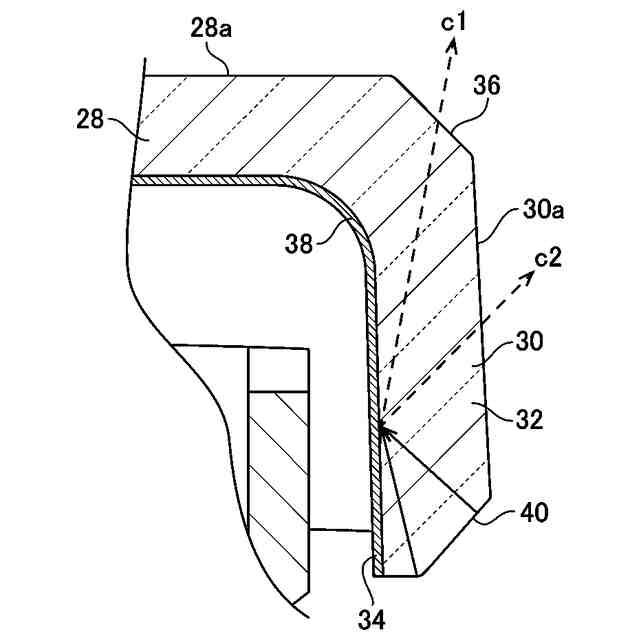

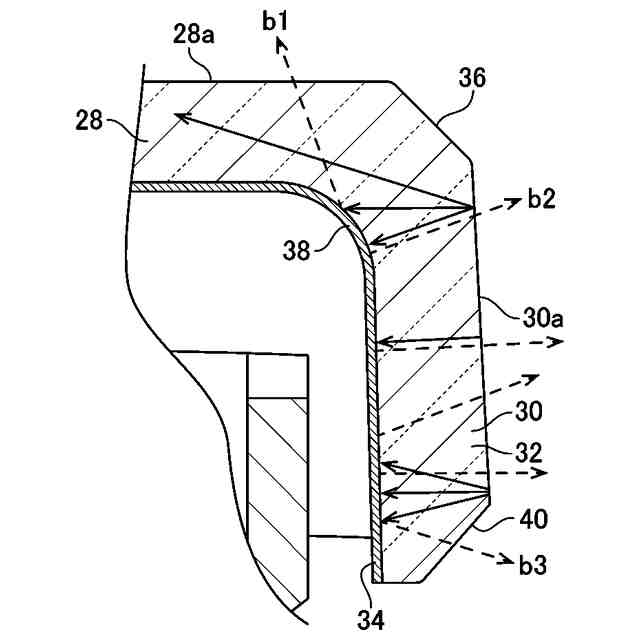

前記カバー部材は、前記天板部の上面から前記透明層に入射した光が前記意匠層で反射して前記側面部の側面から出射すると共に、前記側面部の側面から前記透明層に入射した光が前記意匠層で反射して前記天板部の上面から出射するように構成されていることを特徴とする浴室ユニット。
続きを表示（約 660 文字）【請求項２】
前記側面部は、前記側面の下端から前記カバー部材の内側に向けて延びる下端面を有し、
前記カバー部材は、
前記天板部の上面から前記透明層に入射した光が前記意匠層で反射して前記側面部の側面及び下端面から出射すると共に、
前記側面部の側面から前記透明層に入射した光が、前記意匠層で反射して前記天板部の上面及び前記側面部の下端面から出射し、
前記側面部の下端面から前記透明層に入射した光が、前記意匠層で反射して前記天板部の上面及び前記側面部の側面から出射するように構成されている、請求項１に記載の浴室ユニット。
【請求項３】
前記天板部及び前記側面部は、一体的に形成されている、請求項１又は２に記載の浴室ユニット。
【請求項４】
前記天板部及び前記側面部は、別々の部材により形成され、前記天板部の透明層及び前記側面部の透明層が、前記透明層に入射した光が透過するように接触又は近接して配置されている、請求項１又は２に記載の浴室ユニット。
【請求項５】
前記側面部の下端面は、前記カバー部材の内側に向けて下方へ傾斜している、請求項１に記載の浴室ユニット。
【請求項６】
前記側面部の下端面は、前記カバー部材の外側に向けて円弧状に湾曲している、請求項１に記載の浴室ユニット。
【請求項７】
前記天板部の透明層の表面及び前記側面部の前記透明層の表面には、粗面化処理が施されている、請求項１に記載の浴室ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、浴室の壁面に取り付けられる浴室カウンターと、浴室空間を照射する照明装置と、を備えた浴室ユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、浴室カウンターとして、湯水を吐水する水栓が内蔵され、上面に物品を載置させることができる水栓カウンターと、この水栓カウンターの下方に配置され、上面に洗面器などを載置させることができる洗面カウンターとが知られている（例えば、特許文献１）。これらの浴室カウンター及び水栓カウンターは、天板部及び側面部を有する直方体形状に形成されたカバー部材をそれぞれ備えている。
【０００３】
一方、板状に形成された天板を備えたキッチンカウンターが知られている（例えば、特許文献２及び３）。このキッチンカウンターの天板は、透明層と、この透明層の裏側に隣接された意匠層により構成されている。透明層及び意匠層から構成された天板は、透明層には粗面化処理が施され、意匠層には色彩や模様などが施されているので、意匠性がよいという利点がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１２００６５号公報
特許第６８００４２３号公報
特許第６７１１１５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の浴室カウンターのカバー部材を透明層及び意匠層から構成しようとした場合、カバー部材が天板部及び側面部を有する直方体形状に形成されているので、例えば天板部と側面部の間の角部分に意匠層の稜線が形成されることになる。この意匠層の稜線は、透明層を介して外部から見えるため、浴室カウンターの外観意匠性が損なわれるという問題がある。
【０００６】
したがって、本発明は、上述した従来の問題点を解決するためになされたものであり、意匠性に優れた浴室カウンターを備えた浴室ユニットを提供することを目的としている。
【課題を解決するための手段】
【０００７】
上述した目的を達成するために、本発明は、浴室の壁面に取り付けられる浴室カウンターと、浴室空間を照射する照明装置と、を備えた浴室ユニットであって、浴室カウンターは、ほぼ平坦な上面を有する天板部と、この天板部の外周縁から下方へ延びる側面を有する側面部と、を有するカバー部材と、壁面に取り付けられ、カバー部材を支持するための支持部材と、を備え、カバー部材は、透明である透明層と、この透明層の裏側に配置され不透明である意匠層とを有し、カバー部材は、天板部の上面から透明層に入射した光が意匠層で反射して側面部の側面から出射すると共に、側面部の側面から透明層に入射した光が意匠層で反射して天板部の上面から出射するように構成されていることを特徴としている。
【０００８】
このように構成された本発明においては、天板部の上面及び側面部の側面から透明層に入射した光が、意匠層で反射し、天板部の上面及び側面部の側面から出射するので、浴室カウンターを明るく光らせることができる。これにより、意匠層の稜線を目立たなくすることができ、意匠性に優れた浴室カウンターを備えた浴室ユニットを提供することができる。
【０００９】
本発明において、好ましくは、側面部は、側面の下端からカバー部材の内側に向けて延びる下端面を有し、カバー部材は、天板部の上面から透明層に入射した光が意匠層で反射して側面部の側面及び下端面から出射すると共に、側面部の側面から透明層に入射した光が、意匠層で反射して天板部の上面及び側面部の下端面から出射し、側面部の下端面から透明層に入射した光が、意匠層で反射して天板部の上面及び側面部の側面から出射するように構成されている。このように構成された本発明によれば、天板部の上面、側面部の側面及び下端面から透明層に入射した光が、意匠層で反射し、天板部の上面、側面部の側面及び下端面から出射するので、浴室カウンターをより明るく光らせることができる。
【００１０】
また、本発明において、好ましくは、天板部及び側面部は、一体的に形成されている。このように構成された本発明によれば、天板部及び側面部が、一体的に形成されているので、光が透明層を透過し易くなり、浴室カウンターをより明るく光らせることができる。
（【００１１】以降は省略されています）
