公開番号2025133974
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025118671,2024003028
出願日2025-07-15,2018-11-15
発明の名称位置検出装置
出願人株式会社ワコム
代理人個人,個人
主分類G06F 3/041 20060101AFI20250904BHJP(計算;計数)
要約【課題】センサの全エリアを、電磁誘導方式と静電結合方式とで共用することができる位置検出装置を提供する。
【解決手段】複数の第1の電極が第1方向に配列されたセンサを有し、第1の電極の各々はループ電極として形成され、ループ電極はループ電極の内側に向かって突出する突起部を有する。ループ電極の空洞領域に指がタッチしたときにも、当該空洞領域内には、突起部が存在するので、指は、実質的にループ電極と接触することになり、指タッチを、より検出し易くなる。
【選択図】図13
特許請求の範囲【請求項１】
複数の第１の電極が第１方向に配列されたセンサを有し、

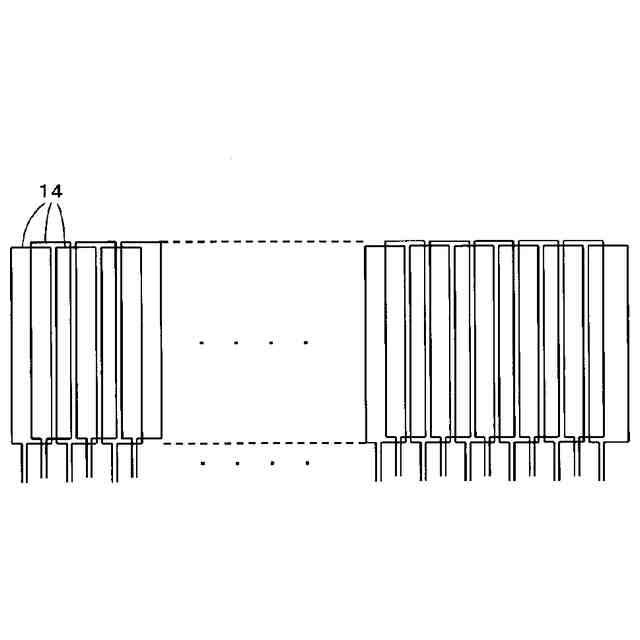

前記第１の電極の各々はループ電極として形成され、

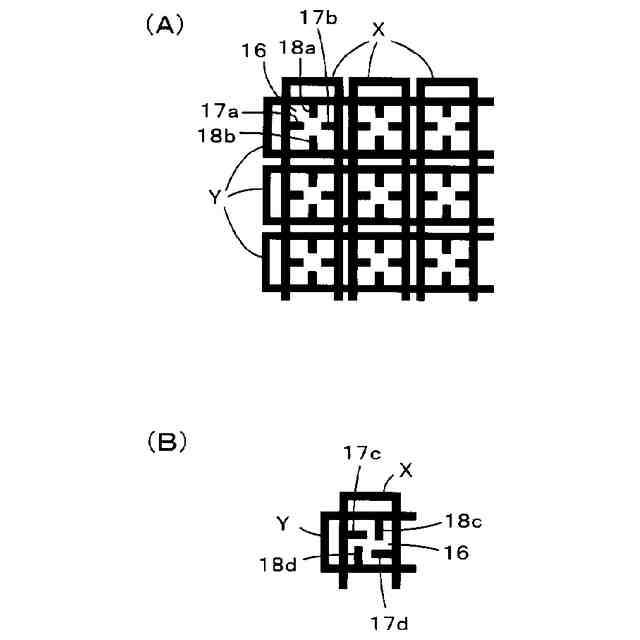

前記ループ電極は前記ループ電極の内側に向かって突出する突起部を有する
ことを特徴とする位置検出装置。
続きを表示（約 1,600 文字）【請求項２】

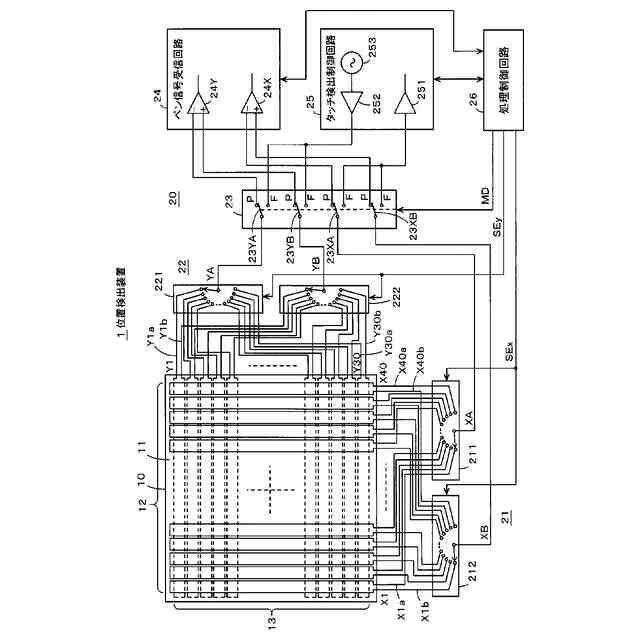

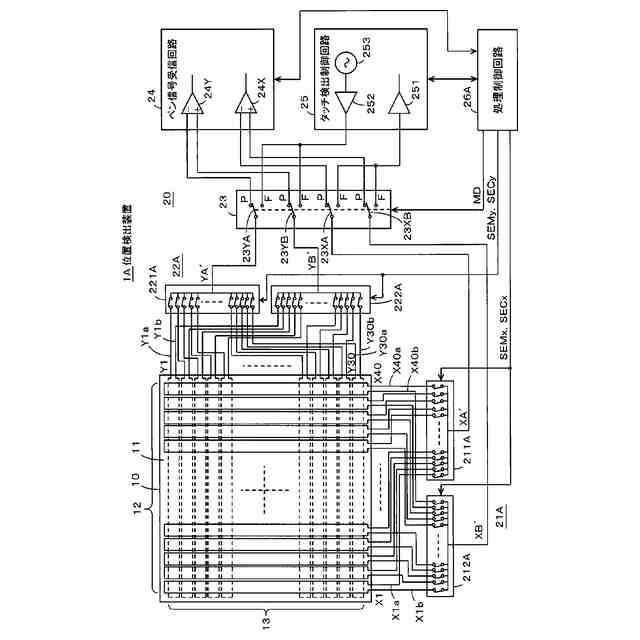

前記センサに結合され、前記センサ上の複数の指示体のそれぞれにより指示される位置を検出するための信号処理回路と、
前記複数の第１の電極を選択する選択回路と、
を備え、

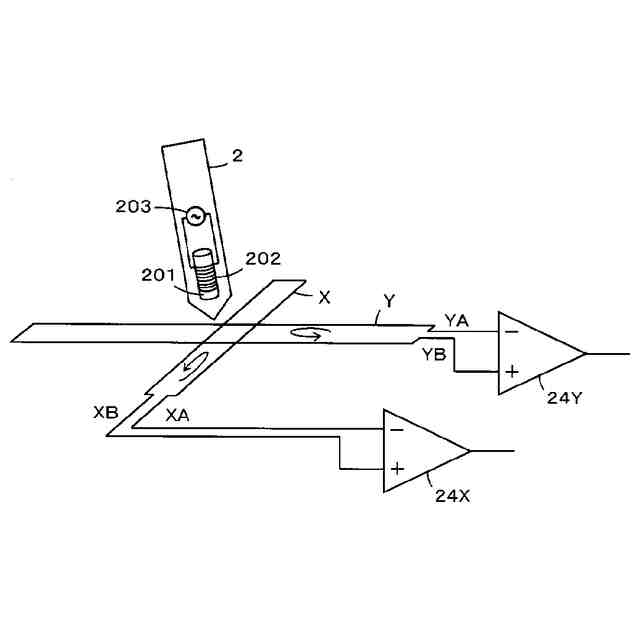

前記選択回路により、前記複数の第１の電極のそれぞれに誘導電流が誘導されるように前記複数の第１の電極を選択し、これにより、前記センサ上の第１指示体による指示位置が、前記センサと前記第１指示体との間の電磁誘導結合により検出されるようにし、

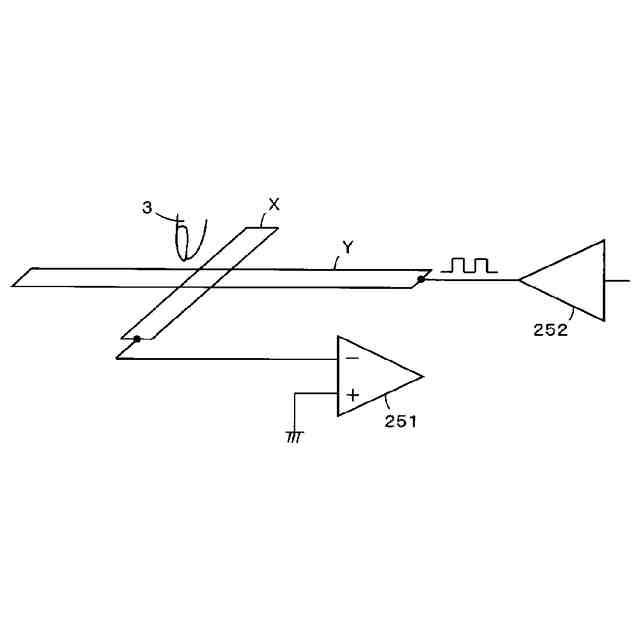

前記第１の電極に検出電流を誘起しないように、第１の電極は選択回路によって選択され、前記センサ上の第２指示体による指示位置が、前記第２指示体と前記センサとの間の静電結合を利用して検出されるようにした
ことを特徴とする請求項１に記載の位置検出装置。
【請求項３】
検出回路を備え、前記検出回路は、前記指示体と電磁誘導結合した状態で、前記指示体による指示位置を検出するための複数の第1電極のうち、互いに隣接する複数の第1電極を同時に選択する
ことを特徴とする請求項２に記載の位置検出装置。
【請求項４】
前記検出回路は、前記複数の第１の電極の一部と接続される第１の共通端子と第２の共通端子とを有し、
前記指示体と前記センサとが電磁誘導結合した状態で、互いに隣接する複数の前記第１の電極の第１端子が前記第１の共通端子に接続され、前記互いに隣接する複数の前記第１の電極の第２端子が前記第２の共通端子に接続される
ことを特徴とする請求項３に記載の位置検出装置。
【請求項５】

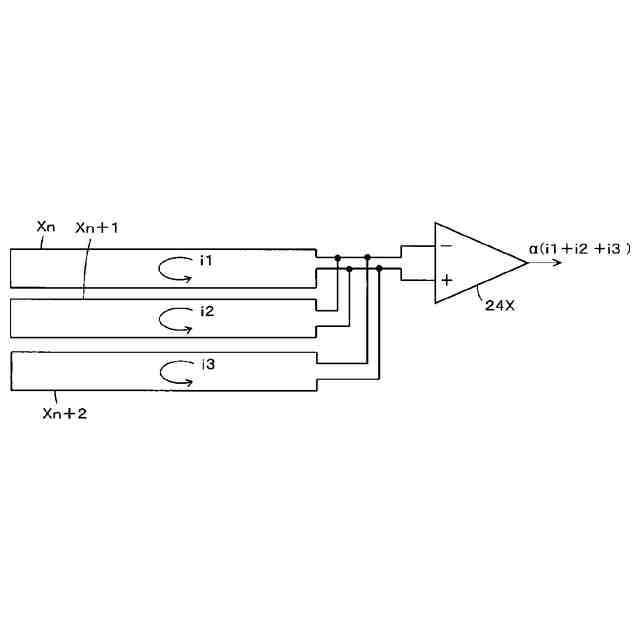

前記互いに隣接する複数の前記第１の電極に前記指示体との電磁誘導結合により流れる誘導電流を加算して増幅する第１の増幅回路を備える
ことを特徴とする請求項４に記載の位置検出装置。
【請求項６】
前記検出回路は、前記複数の第１の電極の一部と接続される第１の共通端子と第２の共通端子とを有し、
前記指示体と前記センサとが電磁誘導結合した状態で、互いに隣接する複数の第１の電極のうちの一つの前記第１の電極の第１端子が前記第１の共通端子に接続され、前記一つの前記第１の電極の第２端子が前記他の一つの前記第１の電極の第１端子に接続され、前記他の一つの前記第１の電極の第２端子が前記第２の共通端子に接続される
ことを特徴とする請求項３に記載の位置検出装置。
【請求項７】

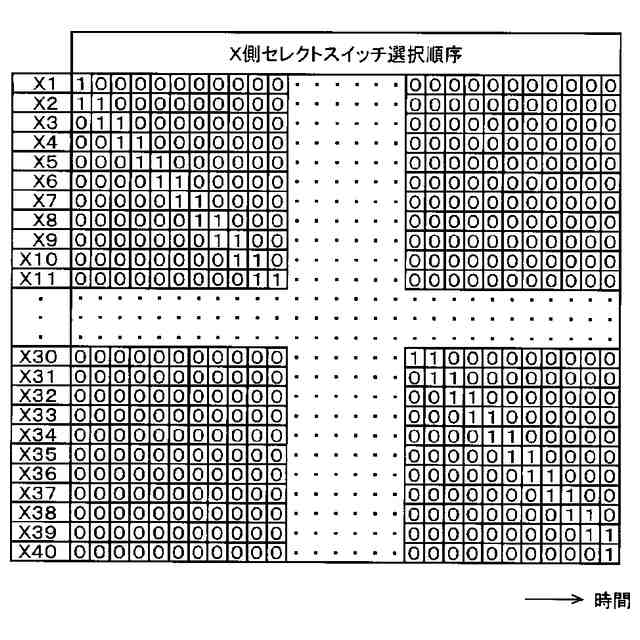

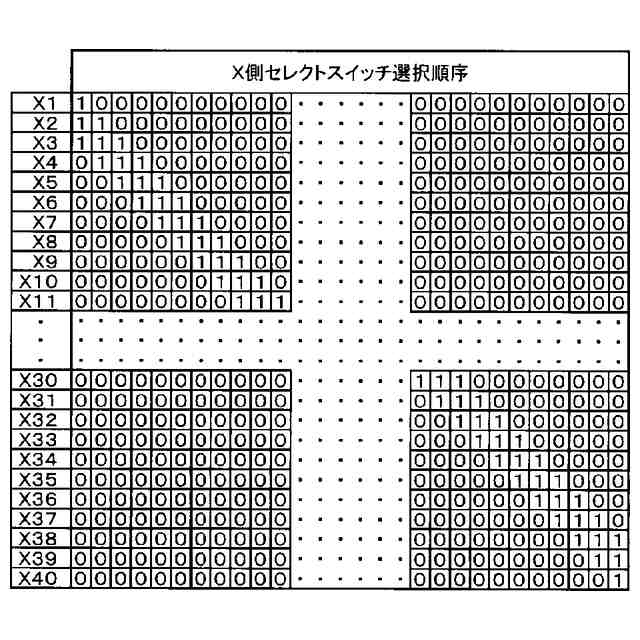

前記指示体と前記センサとが電磁誘導結合した状態で、第１のタイミングで、前記複数の第１の電極から互いに隣り合う第Ｋ番目の前記第１の電極と第（Ｋ＋１）番目の前記第１の電極とを同時に選択して指示体の指示位置の検出を行い、第２のタイミングで、前記複数の第１の電極から互いに隣り合う第（Ｋ＋１）番目の前記第１の電極と第（Ｋ＋２）番目の前記第１の電極とを同時に選択することにより、指示体の指示位置を検出する
ことを特徴とする請求項６に記載の位置検出装置。
【請求項８】
前記検出回路の第１の共通端子および第２の共通端子は、前記指示体と前記センサとが電磁誘導結合した状態で、前記複数の第１の電極の各第１端子および第２端子にそれぞれ接続される
ことを特徴とする請求項３に記載の位置検出装置。
【請求項９】
前記第１の電極を選択する際に、前記ループ電極の両端を短絡し、前記センサ上の前記第２指示体による指示位置を、前記第２指示体と前記センサとの間の静電結合を利用して検出する
ことを特徴とする請求項１に記載の位置検出装置。
【請求項１０】
前記第１の電極を選択する際に、前記ループ電極の一端を開放端とすることにより、前記第２指示体と前記センサとの間の静電結合を利用して、前記センサ上の前記第２の指示体による指示位置を検出する
ことを特徴とする請求項１に記載の位置検出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、電磁誘導結合による指示体による指示位置の検出と、静電結合による指示体による指示位置の検出とが、共通の位置検出センサを用いて可能な位置検出装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
静電結合方式の位置検出センサを用いて、静電結合方式に対応のスタイラス（電子ペン）による指示位置を検出すると共に、人間の指タッチ位置の検出を行えるようにした位置検出装置が知られている。しかし、この位置検出装置の場合、スタイラスによる指示位置の検出の際に、手などの人体が位置検出センサ面に触れると、スタイラスによる指示位置を正確に検出することが困難になるという問題があった。
【０００３】
この点、電磁誘導方式の位置検出センサによりスタイラスによる指示位置を検出し、人間の指タッチ位置の検出は、静電結合方式の位置検出センサで行うようにすれば、上述の問題を解決することができる。
【０００４】
しかしながら、位置検出装置に、電磁誘導方式の位置検出センサと静電結合方式の位置検出センサとをそれぞれ別個に設けると、構成が複雑になってしまうという問題がある。
【０００５】
そこで、この問題を解決するために、特許文献１（特許第５７０２５１１号公報）や特許文献２（特許第５８１９５６５号公報）には、１個の共通の位置検出センサで、電磁誘導方式による位置検出と、静電結合方式の位置検出を実現するようにした位置検出装置が提案されている。
【先行技術文献】
【特許文献】
【０００６】
特許第５７０２５１１号公報
特許第５８１９５６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１で提案されている位置検出装置の位置検出センサは、基板の表面と裏面とに、互いに直交する方向に延長する複数の線状の導体（Ｘ軸線体及びＹ軸線体）を設け、Ｘ軸線体及びＹ軸線体の一端側と他端側のそれぞれにスイッチ回路を設けて、電磁誘導結合用のループコイルを形成及びループコイルの切り替えを行ったり、静電結合用途におけるＸ軸線体及びＹ軸線体の切り替えを行うように構成されている。このため、構成が複雑になってしまうという問題があった。
【０００８】
また、特許文献２に提案されている位置検出装置の位置検出センサでは、基板の表面と裏面とに、互いに直交する方向に延長する複数の線状の導体（Ｘ軸線体及びＹ軸線体）を設けると共に、複数のＸ軸線体及び複数のＹ軸線体のそれぞれを、電磁誘導方式で用いるものと、静電結合方式で用いるものとで分ける構成とされている。このため、位置検出センサにおいて、電磁誘導方式で検出することができるエリアと、静電結合方式で検出することができるエリアとが分かれて存在するものとなり、位置検出センサの全エリアを、電磁誘導方式と静電結合方式とで共用することができないという問題があった。
【０００９】
この発明は、以上の問題点を解決することができるようにした位置検出装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記の課題を解決するために、
複数の第１の電極が第１方向に配列されたセンサを有し、
前記第１の電極の各々はループ電極として形成され、
前記ループ電極は前記ループ電極の内側に向かって突出する突起部を有する
ことを特徴とする位置検出装置を提供する。
（【００１１】以降は省略されています）
