公開番号2025134067
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025120921,2022190522
出願日2025-07-18,2022-11-29
発明の名称蓄電デバイス
出願人プライムプラネットエナジー&ソリューションズ株式会社
代理人個人,個人,個人
主分類H01M 50/593 20210101AFI20250904BHJP(基本的電気素子)
要約【課題】シール部の信頼性が高い蓄電デバイスを提供する。
【解決手段】ここで開示される蓄電デバイス100は、第1電極を含む電極体20aと、これを収容するケース10と、上記第1電極に電気的に接続された第1集電部材70とを備える。ケース10は第1貫通孔18を有する第1壁14を備える。第1集電部材70は、第1壁14の内面14bに沿って配置される第1領域71を有し、第1領域71には、第1壁14に向かって突出する突出部72が設けられ、突出部72の少なくとも一部が、第1貫通孔18内に配置されている。突出部72には、端子部材30が接続され、絶縁部材80は、第1壁14と第1集電部材70との間に配置される絶縁部と、第1壁14と端子部材30との間に配置される絶縁部とを有する一体物である。
【選択図】図12
特許請求の範囲【請求項１】
第１電極及び第２電極を含む電極体と、
前記電極体を収容するケースと、
前記第１電極に電気的に接続された第１集電部材と、
前記第１集電部材と接続される端子部材と、
前記第１集電部材および前記端子部材を前記ケースから絶縁する絶縁部材と
を備える蓄電デバイスであって、
前記ケースは第１壁を有し、
前記第１壁は第１貫通孔を有し、
前記第１集電部材は、前記第１壁の内面に沿って配置される第１領域を有し、
前記第１領域には、前記第１壁に向かって突出する突出部が設けられ、
前記突出部の少なくとも一部が、前記第１貫通孔内に配置され、
前記突出部には、前記端子部材が接続され、
前記絶縁部材は、前記第１壁と前記第１集電部材との間に配置される絶縁部と、前記第１壁と前記端子部材との間に配置される絶縁部とを有する一体物である、
蓄電デバイス。
続きを表示（約 900 文字）【請求項２】
前記突出部の前記電極体側に前記絶縁部材が配置されている、請求項１に記載の蓄電デバイス。
【請求項３】
前記突出部の上面と、前記端子部材とが、前記第１貫通孔の内側で接続されている、請求項１または２に記載の蓄電デバイス。
【請求項４】
前記第１集電部材は、前記第１領域の横側に、第２領域を有し、
前記第１領域と前記第２領域との間には第１スリットが形成され、
前記第２領域は、前記第１壁の内面に沿って配置され、
前記第２領域は、前記絶縁部材を介して前記第１壁と対向する、
請求項１または２に記載の蓄電デバイス。
【請求項５】
前記第１スリット内に前記絶縁部材が配置されている、請求項４に記載の蓄電デバイス。
【請求項６】
前記第１集電部材が、前記第１領域に対して前記第２領域の反対側に第３領域を有し、
前記第１領域と前記第３領域との間には第２スリットが形成され、
前記第３領域は、前記第１壁の内面に沿って配置され、
前記第３領域は、前記絶縁部材を介して前記第１壁と対向する、
請求項５に記載の蓄電デバイス。
【請求項７】
前記第２スリット内に前記絶縁部材が配置されている、請求項６に記載の蓄電デバイス。
【請求項８】
前記第１壁の内面において、前記第１貫通孔の周縁近傍に第１表面処理部が設けられており、該第１表面処理部と前記絶縁部材とが接触している、請求項１または２に記載の蓄電デバイス。
【請求項９】
前記第１表面処理部の算術平均粗さが、前記第１壁の内面の前記絶縁部材と接触していない部分の算術平均粗さよりも２倍以上大きい、請求項８に記載の蓄電デバイス。
【請求項１０】
前記端子部材の前記第１集電部材と対向する表面の少なくとも一部には第２表面処理部が設けられており、該第２表面処理部と前記絶縁部材とが接触している、請求項１または２に記載の蓄電デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電デバイスに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、密閉型電池に関する技術が開示されている。該密閉型電池に備えられている集電端子は、電極体接続部と、外部接続部と、該電極体接続部と、該外部接続部との間に位置する軸部とを有する。上記電極体接続部は、ケース部材の内部に収容された電極体と接続されている。上記外部接続部は、上記ケース部材の外部に配置されている。上記軸部は、上記ケース部材に設けられた端子装着孔に挿通されている。また、当該集電端子と上記端子装着孔との間には絶縁部材が配置されている。該絶縁部材は、上記集電端子とおよび上記ケース部材と一体成形されている。これにより、複数の端子を接合する等のプロセスを経ることなく、容易に電極をケース部材の外部に取り出すことができる、とされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０８６８１３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
部品の形状が複雑である場合、加工の工程が多くなり、製造される部品の形状にバラつきが生じ易く、シール部の信頼性が低下するおそれがある。そこで、本発明者は、蓄電デバイス（例えば電池）のケース内部に収容される電極体から該ケース外部の端子までの導通経路を構成する部品の形状を比較的シンプルにすることを検討している。
【課題を解決するための手段】
【０００５】
本開示により、第１電極及び第２電極を含む電極体と、上記電極体を収容するケースと、上記第１電極に電気的に接続された第１集電部材と、第１集電部材および上記端子部材を上記ケースから絶縁する絶縁部材とを備える蓄電デバイスが提供される。上記ケースは第１壁を有し、上記第１壁は第１貫通孔を有する。上記第１集電部材は、上記第１壁の内面に沿って配置される第１領域を有し、上記第１領域には、上記第１壁に向かって突出する突出部が設けられ、上記突出部の少なくとも一部が、上記第１貫通孔内に配置されている。上記突出部には、上記端子部材が接続されている。上記絶縁部材は、上記第１壁と上記第１集電部材との間に配置される絶縁部と、上記第１壁と上記端子部材との間に配置される絶縁部とを有する一体物である。
【０００６】
かかる構成によれば、第１集電部材の突出部と端子部材とが接続されるというシンプルな構成で導通経路が形成されており、絶縁部材が一体物として端子部材および第１集電部材をケースから絶縁するように配置されることで、気密性が向上し、シールについての信頼性を向上する。
【図面の簡単な説明】
【０００７】
一実施形態に係る蓄電デバイスの構成を模式的に示す斜視図である。

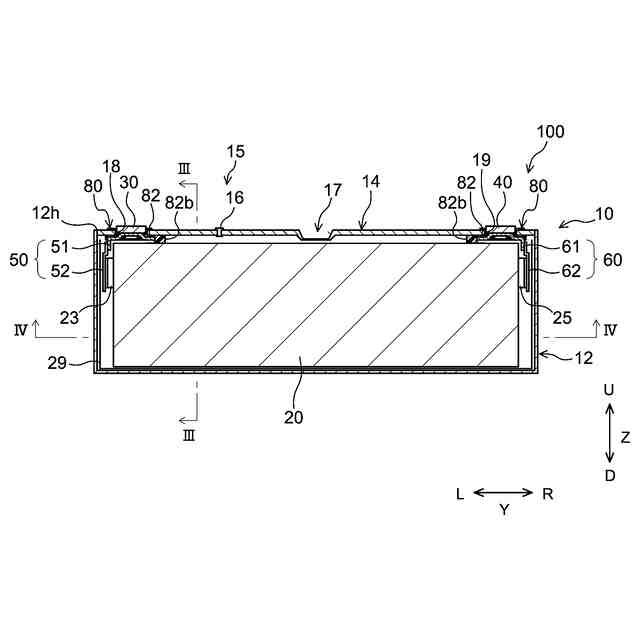

一実施形態に係る蓄電デバイスの構成を模式的に示す縦断面図である。

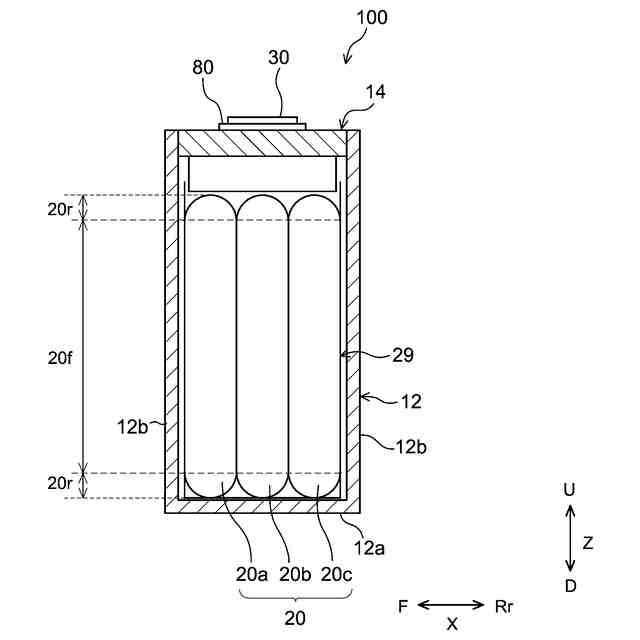

図２のIII－III線断面図である。

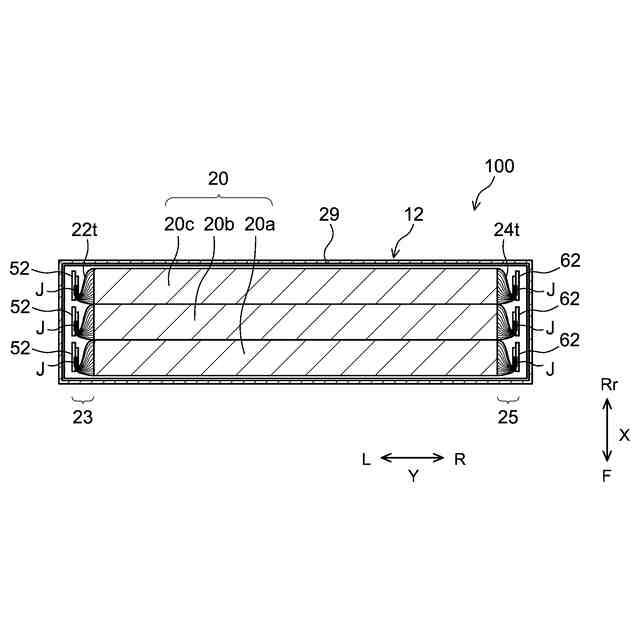

図２のIV－IV線断面図である。

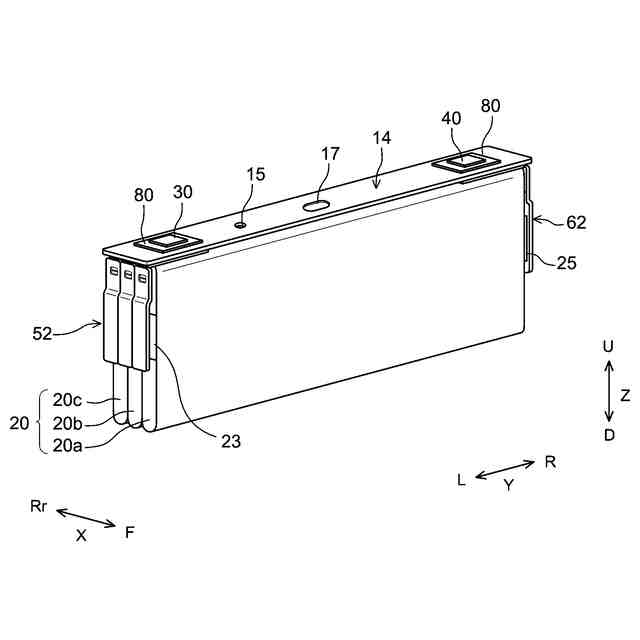

封口板に取り付けられた電極体群を模式的に示す斜視図である。

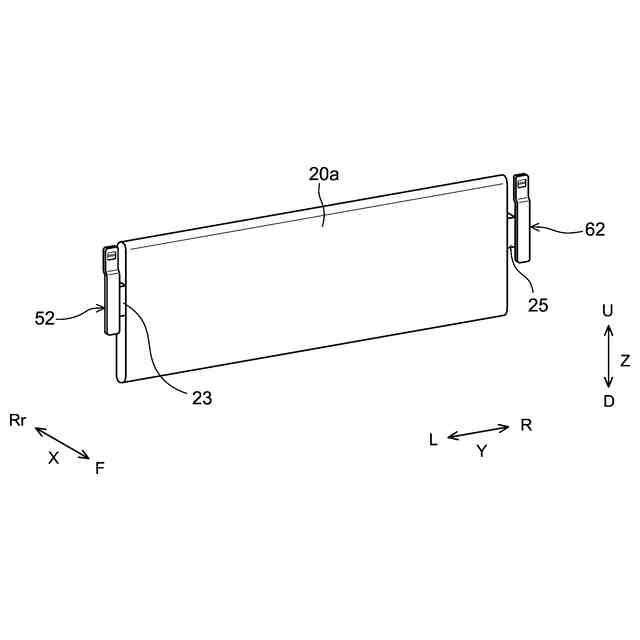

正極第２集電部および負極第２集電部が取り付けられた電極体を模式的に示す斜視図である。

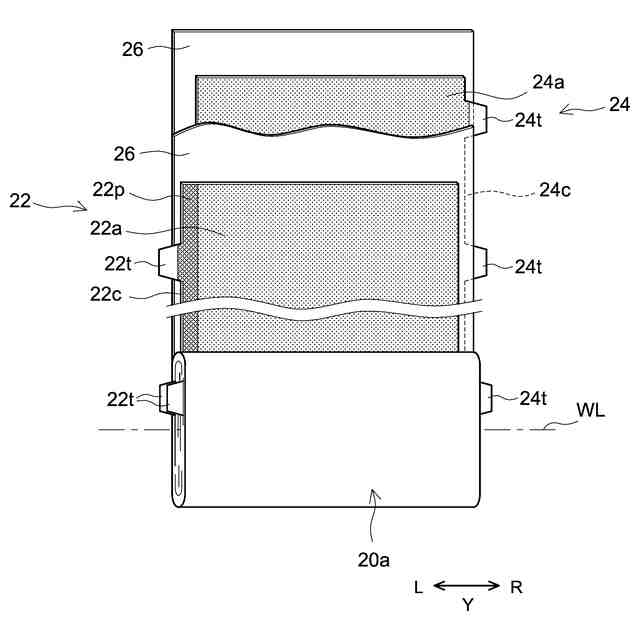

一実施形態に係る電極体の構成を示す模式図である。

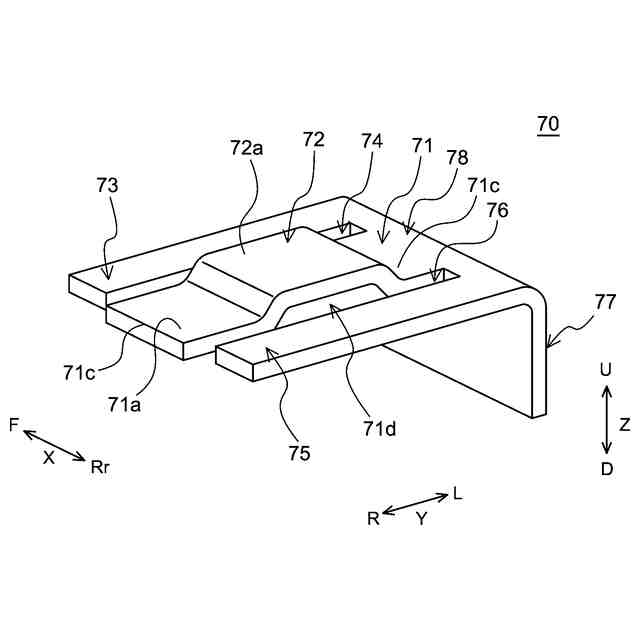

一実施形態に係る第１集電部材の構成を模式的に示す斜視図である。

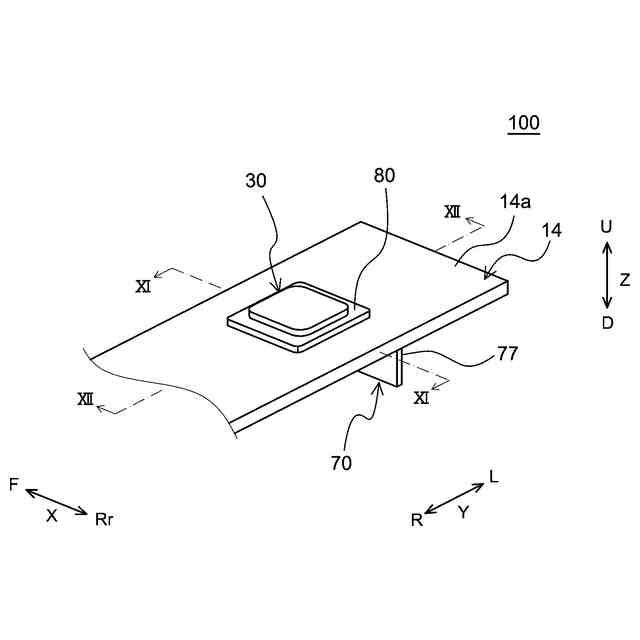

一実施形態に係る第１集電部材が取り付けられた封口板の第１貫通孔近傍の構成を模式的に示す斜視図である。
図９に示す第１集電部材が取り付けられた封口板近傍の構成を封口板の内面側から見たときの斜視図である。
図９のXI－XI線断面図である。

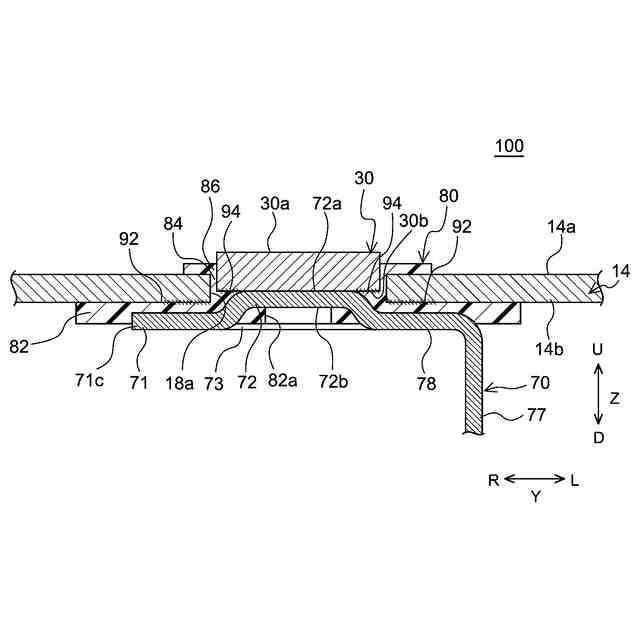

図９のXII－XII線断面図である。
他の実施形態に係る電池の図１２対応図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら、ここで開示される技術のいくつかの好適な実施形態を説明する。なお、本明細書において特に言及している事項以外の事柄であって本開示の実施に必要な事柄（例えば、本開示を特徴付けない電池の一般的な構成および製造プロセス）は、当該分野における従来技術に基づく当業者の設計事項として把握され得る。本開示は、本明細書に開示されている内容と当該分野における技術常識とに基づいて実施することができる。なお、本明細書において範囲を示す「Ａ～Ｂ（ここでＡ、Ｂは任意の数値）」の表記は、「Ａ以上Ｂ以下」を意味すると共に、「Ａを超えてＢ未満」、「Ａを超えてＢ以下」、および「Ａ以上Ｂ未満」の意味を包含する。
【０００９】
なお、本明細書において「蓄電デバイス」とは、充電と放電とを行うことができるデバイスをいう。蓄電デバイスには、一次電池、二次電池（例えば、リチウムイオン二次電池、ニッケル水素電池）等の電池と、電気二重層キャパシタ等のキャパシタ（物理電池）とが包含される。以下、ここで開示される蓄電デバイスの一実施形態であるリチウムイオン二次電池を例に本技術について説明する。
【００１０】

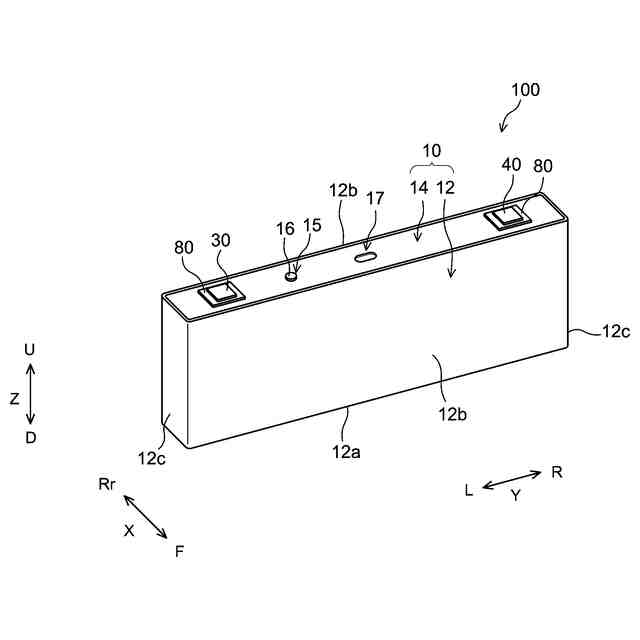

図１は、蓄電デバイス１００（以下、電池１００ともいう）の構成を模式的に示す斜視図である。図２は、電池１００の構成を模式的に示す縦断面図である。図３は、図２のIII－III線断面図である。図４は、図２のIV－IV線断面図である。以下の説明において、図面中の符号Ｌ、Ｒ、Ｆ、Ｒｒ、Ｕ、Ｄは、左、右、前、後、上、下を表し、図面中の符号Ｘ、Ｙ、Ｚは、電池１００の短辺方向、短辺方向と直交する長辺方向、上下方向を、それぞれ表すものとする。ただし、これらは説明の便宜上の方向に過ぎず、電池１００の設置形態を何ら限定するものではない。
（【００１１】以降は省略されています）
