発明の名称データ依存の不規則な演算のためのプログラム可能なアクセラレータ
出願人グーグルエルエルシー,Google LLC
代理人弁理士法人深見特許事務所
主分類G06F 9/38 20180101AFI20250909BHJP(計算;計数)
要約【課題】データ依存演算、不規則演算および/またはメモリバウンド演算を加速させることができるアクセラレータを提供する。

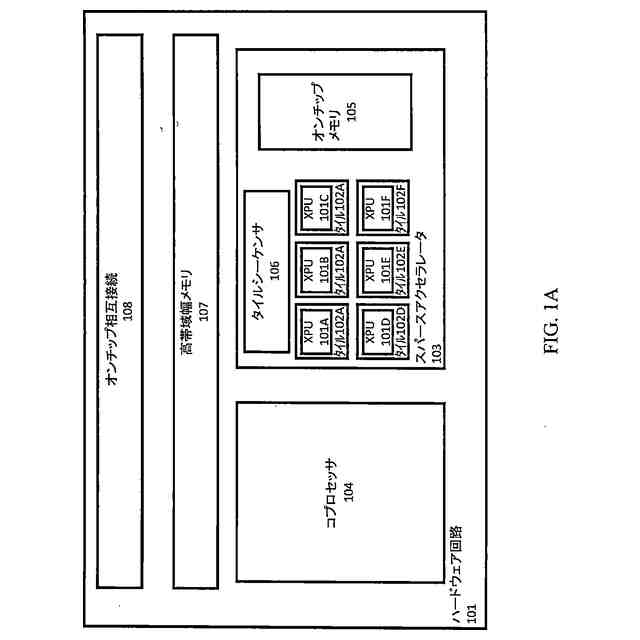

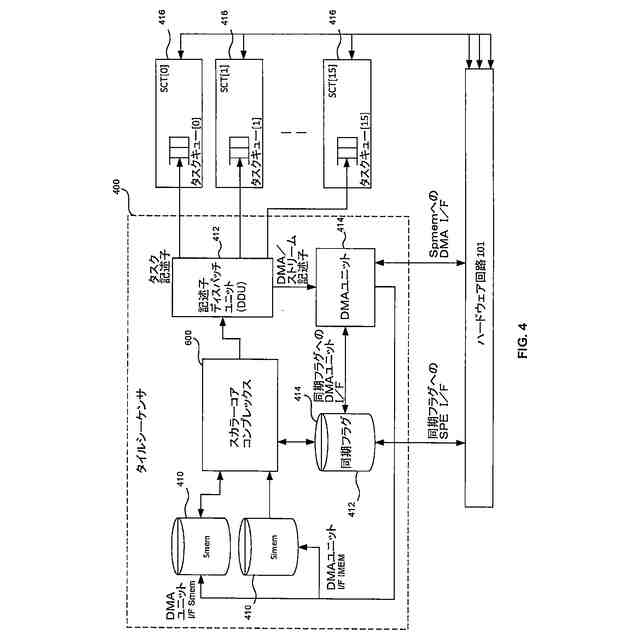

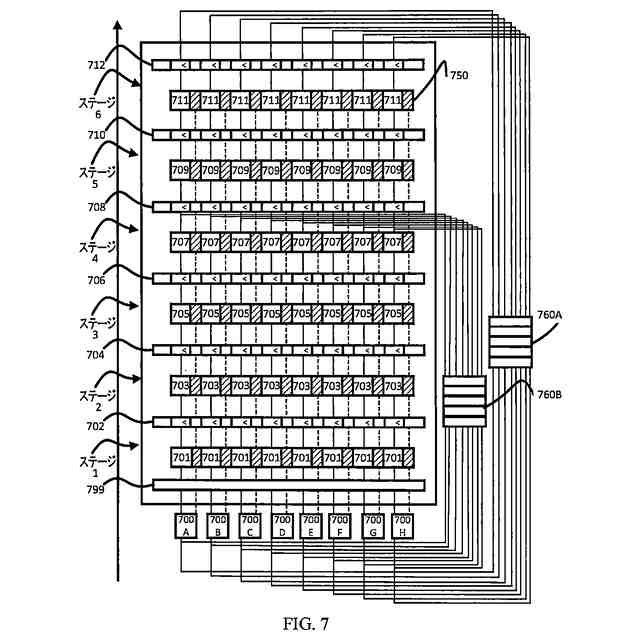

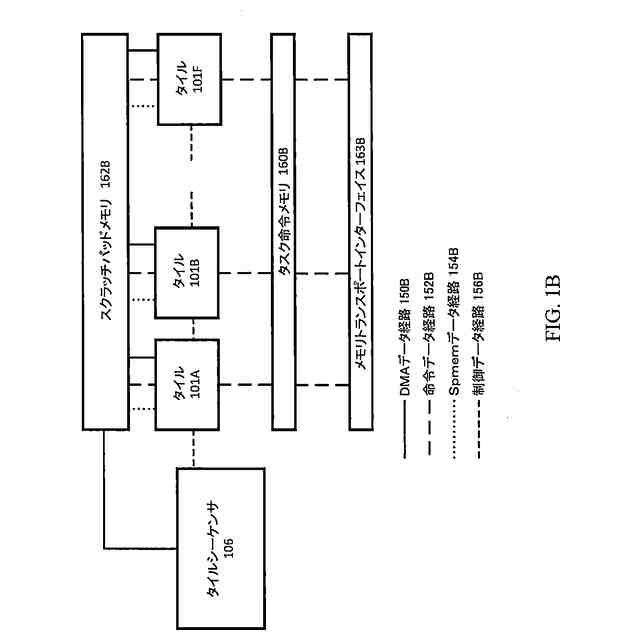

【解決手段】ハードウェア回路101は、スパースアクセラレータ103、設計および製作中にコプロセッサ上の計算負荷並びに挙動に関して予測可能な演算を加速するコプロセッサ104、高帯域幅メモリ107およびオンチップ相互接続108を含む。スパースアクセラレータ103は、1つ以上のタイル102A～102Fを含み、各タイルは、それぞれのベクトル処理ユニット(VPU)を実装し、それぞれのクロスレーン処理ユニット(XPU)101A～101Fを含む。スパースアクセラレータはまた、タイル102A～120F間にわたって入力データおよび出力データを協調させるタイルシーケンサ106を含む。
【選択図】図1A
特許請求の範囲【請求項１】
プロセッサであって、

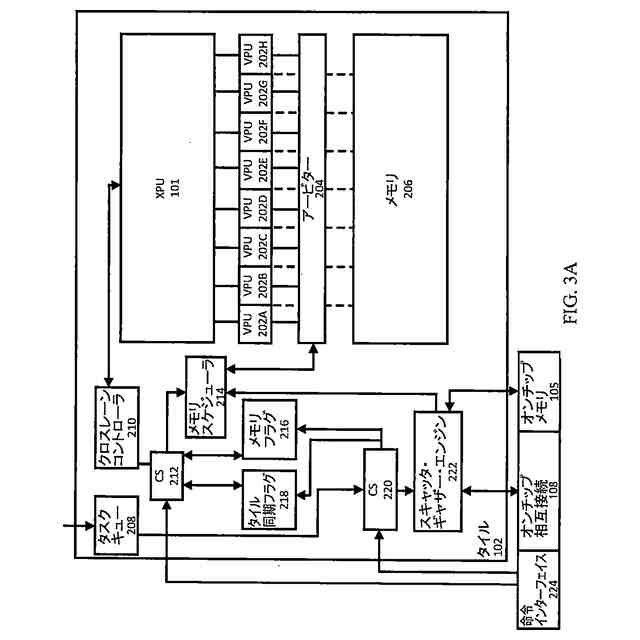

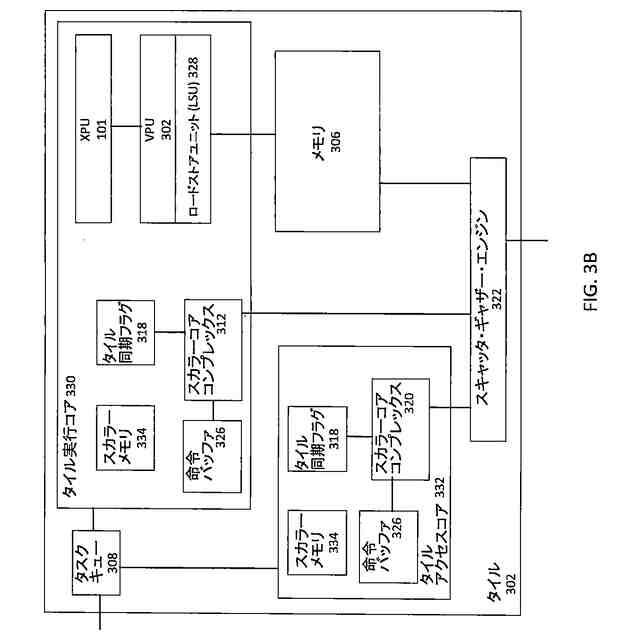

複数のタイルを含み、前記複数のタイルの各々は、
ベクトルコアと、

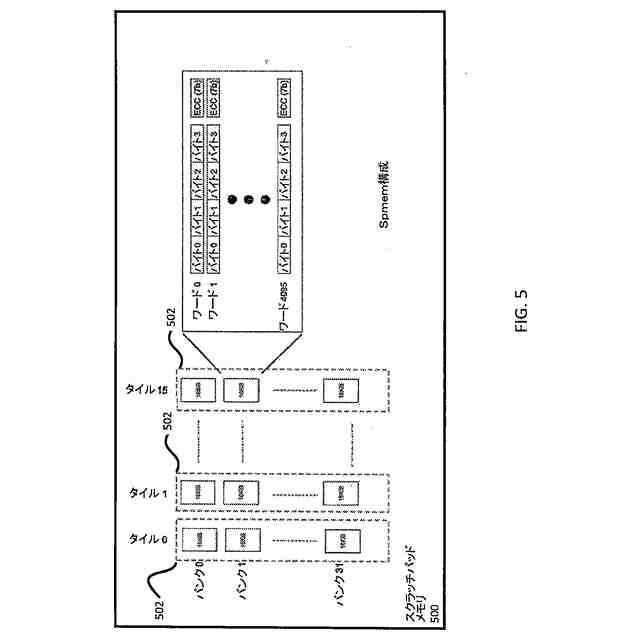

共有ソフトウェア制御型スクラッチパッドメモリのスライスとを含み、
前記プロセッサはさらに、

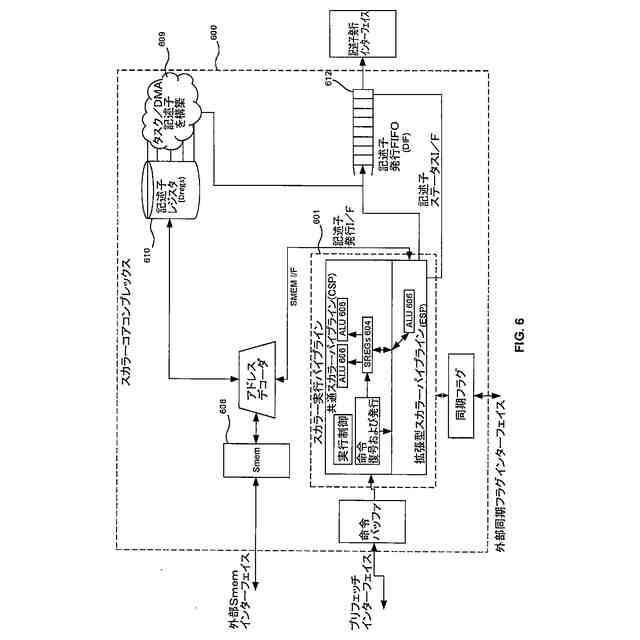

前記複数のタイルにタスクをディスパッチするように構成されたスカラーコアと、
前記複数のタイルおよび前記スカラーコアに結合されたメモリとを含む、プロセッサ。
続きを表示（約 920 文字）【請求項２】
各タイルは独立した計算を実行するように構成される、請求項１に記載のプロセッサ。
【請求項３】
前記複数のタイルの各々における前記ベクトルコアは、複数のシングルインストラクション・マルチプルデータ（single instruction, multiple data：ＳＩＭＤ）処理レーン
を含む、請求項１に記載のプロセッサ。
【請求項４】
前記複数のタイルのマルチプルタイルは、メインメモリに対して並列にメモリ要求を発行する、請求項１に記載のプロセッサ。
【請求項５】
前記複数のタイルの各々における前記ベクトルコアは、メモリ階層の任意のレベルへのデータ依存アドレスストリームを生成するように構成される、請求項１に記載のプロセッサ。
【請求項６】
各々のデータ依存アドレスストリームはアドレスのシーケンスに対応し、前記シーケンスにおける前記アドレスの長さおよび特定値は、データ依存であり、実行時にのみ既知となる、請求項５に記載のプロセッサ。
【請求項７】
前記複数のタイルの各々における前記ベクトルコアは、マイクロアーキテクチャへのデータ依存アドレスストリームの高性能サービスを切離したままで、前記データ依存アドレスストリームを表現するように構成される、請求項５に記載のプロセッサ。
【請求項８】
前記マイクロアーキテクチャは、前記データ依存アドレスストリームの前記高性能サービスのためのスキャッタ・ギャザー・エンジンを含む、請求項７に記載のプロセッサ。
【請求項９】
前記データ依存アドレスストリームは、複数のアドレス指定モード、実行時構成可能転送サイズ、およびアトミック算術更新での間接メモリアクセスを含む、請求項７に記載のプロセッサ。
【請求項１０】
前記複数のタイルの各々における前記ベクトルコアは、メモリの静的サイズの領域上の動的サイズのデータストリームの転送およびアクセスを可能にする循環バッファ命令を含む、請求項１に記載のプロセッサ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本願は、２０２２年６月３０日に出願された米国仮特許出願第６３／３５７，２８１号、２０２２年３月２２日に出願された第６３／３２２，２８５号、２０２１年１１月２２日に出願された第６３／２８１，９６０号、２０２１年１１月１５日に出願された第６３／２７９，２６２号の出願日の利益を主張する、２０２２年１１月７日に出願された米国特許出願第１７／９８１，６１７号の継続出願であり、これらの開示が引用により本明細書中に援用されている。本願は、２０２２年１０月２５日に出願された米国特許出願第１７／９７２，６８１号、２０２２年１０月２５日に出願された第１７／９７２，６６３号、および２０２２年４月１８日に出願された第１７／７２２，７８２号に関するものであり、これらの開示が引用により本明細書中に援用されている。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
背景
ハードウェアアクセラレーションは、特定のタイプの演算をより効率的に実行するためのコンピュータハードウェアを用いるものである。加速され得る例示的なタイプの演算は、線形代数演算、例えば行列対行列乗算または行列対ベクトル乗算を含む。ハードウェアが加速させる演算を実行するために構築されたデバイスまたはプロセッサはアクセラレータと称されることもある。
【０００３】
アクセラレータは、所望の演算のごく一部を加速するように設計および製作される。アクセラレータの設計および製作プロセス中、アクセラレータが受取る入力のサイズおよびタイプ、アクセラレータが入力を受取る規則性、または演算を実行するための計算要件等の、加速させることが所望される演算の性質に関して仮定が立てられる。結果として、アクセラレータは、多くの場合、高度に特殊化されてしまい小クラスの所定の演算を加速するしかできなくなる恐れがあり、仮にあったとしても、他の演算を効率的に実行することができなくなってしまう。
【０００４】
このクラス外の演算は、演算の実行前にアクセラレータに対する計算負荷を決定することができないデータ依存演算を含む。この種類の加速演算の複数のインスタンスは、さまざまな要因に応じて変わる可能性があり、所定のアクセラレータ設計ではこれらのインスタンスのうち少なくともいくつかを加速するのが非効率になる可能性がある。加速させることが困難な他の種類の演算として、演算強度が低くデータの再使用が限られているメモリバウンド演算が含まれる。加速させることが困難なさらに別の種類の演算として、ランダムメモリアクセスと、複雑なコードパターンと、同時に行なわれる複数のサブ演算の並列実行の多様な使用とによって特徴付けられ得る不規則な演算が挙げられる。
【０００５】
実際には、機械学習モデルをトレーニングまたは展開するため等の処理パイプラインは、多種多様な種類の演算を実行することを要する。いくつかの種類の演算のみを加速するためにパイプラインにアクセラレータを組込み、ハードウェアの加速なしでデバイスに依拠して他の種類の演算を実行することにより、アクセラレータと非アクセラレータとの間のリンクおよび相互接続に対して許容できない遅延およびメモリ帯域幅ストレスが課され、全体的な性能が制限されることとなる。全てのタイプの演算をカバーするようにアクセラレータを設計および製作することは、ほとんどの場合不可能であるかまたは実行不可能である。データ依存演算は加速に寄与せず、他のタイプの演算を加速するためのロジスティックな労力は、対応するアクセラレータの設計、製作および展開に投資するだけの価値がない可能性もある。
【発明の概要】
【０００６】
概要
本開示の局面は、データ依存演算、不規則演算および／またはメモリバウンド演算を加速させることができるアクセラレータを提供する。本明細書に記載のアクセラレータは、設計および製作中にコプロセッサ上の計算負荷および挙動に関して予測可能な演算を加速するように構成されたコプロセッサと共に、動的、不規則および／またはメモリバウンドであるオンチップでの計算を効率的に実行するためのプログラマブルエンジンを含む。
【０００７】
動的演算は、実行される計算がデータに依存するかまたは入力に依存する演算であり、これは、演算を実行する前に入力が知られていないことを意味する。演算の不規則性は、ランダムメモリアクセス、複雑なコードパターン、ならびに様々な入力データに関する演算の様々なインスタンスを実行するために必要な様々な量の計算リソースおよび並列性に起因する可能性がある。メモリバウンド演算は、しばしば、演算強度の低い演算であり、例えば、演算の加速中に転送されるデータの単位当たりに実行される演算の数が少なく、データの再使用が制限されている。
【０００８】

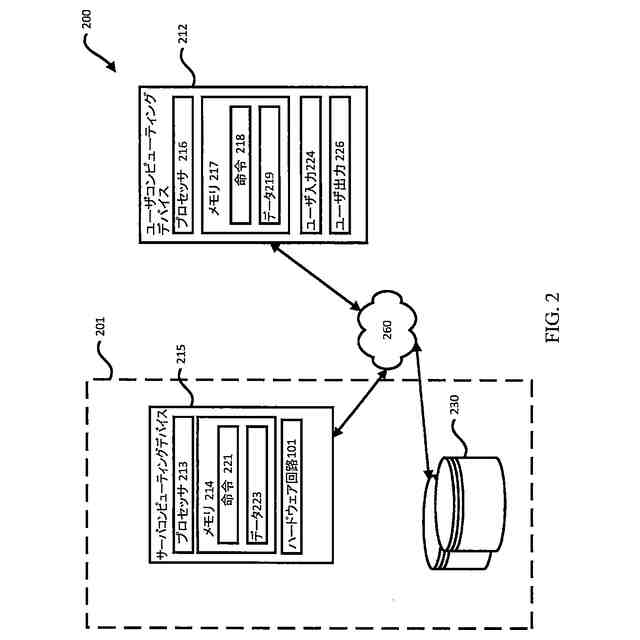

本明細書に記載のアクセラレータは、複数のアクセラレータおよび他のプロセッサを実装するホストデバイスまたはデータセンタ上での加速をスケーリングするために、様々なサイズのデータのクロスチップデータスキャッタおよびギャザー演算を調整および分散させることができる。本明細書に記載するように、アクセラレータは、アクセラレータ自体を実装するハードウェア回路への物理的な再設計または変更を必要とすることなく、様々なタイプのデータ依存演算、不規則演算、および／またはメモリバウンド演算の加速に適合させるために構成可能なアーキテクチャの基本要素を活用する。
【０００９】
本開示の局面は、例えば埋込み形式で、スパース性を呈するニューラルネットワーク層の計算を加速させることができるアクセラレータを提供する。スパース計算は、計算されたデータの値（例えば、入力値、出力値、または中間値）の小数部がゼロとなる計算を指す。小数部は、例えば０．１％～５０％の間で変化し得る。本開示の局面は、機械学習処理パイプラインの一部として埋込みのトレーニングおよび処理の加速をもたらす。
【００１０】
本開示の局面はプロセッサを提供する。当該プロセッサは複数のタイルを含み、当該複数のタイルの各々は、ベクトルコアと、共有ソフトウェア制御型スクラッチパッドメモリのスライスとを含む。当該プロセッサはさらに、当該複数のタイルにタスクをディスパッチするように構成されたスカラーコアを含む。当該プロセッサはまた、当該複数のタイルおよび当該スカラーコアに結合されたメモリを含む。
